浅谈车库顶板景观的荷载与排水处理

中国地名·工程与建筑

中建（上海）新型城镇化投资发展有限公司 201706

打开文本图片集

摘要：在城镇化进程不断推进下，为了更好的利用土地面积及美化环境，车库顶板绿化的概念就得到了广泛运用。车库顶板景观的建筑模式在充分利用城市空间的同时，也美化了城市环境，改善了城镇面貌。但如何处理车库顶板的景观及排水问题就成为影响建筑品质的关键因素。本文结合上海市青浦区重固镇16-01文心公园项目，简单分析车库顶板景观的荷载与排水处理对建筑安全及品质的影响。

关键词：车库顶板景观;排水处理;荷载;

引言：在城镇化建设快速发展的当下，生态宜居是城市更新的新要求，为保障绿色环保的宜居环境及满足居民日益增长的停车需求，地下车库顶板景观工程无疑是比较适用的解决办法。与地面常见的景观绿化相比，地库顶板景观工程对建筑的荷载及防水有更高的要求。本文结合上海市青浦区重固镇16-01文心公园项目，浅析地库顶板绿化景观荷载及地库顶板排水处理两方面对建筑安全及品质的影响。

1、车库顶板景观的荷载

地库顶板的荷载主要为恒荷载及活荷载，其中恒荷载主要为：地库顶板覆土、景观小品、园林结构自重等;活荷载主要为车辆荷载、分荷载等。在施工过程中，若施工不当导致地库顶板景观的重量超出建筑物可容许范围，建筑物将会出现裂缝并导致屋顶渗水，严重的还可能造成坍塌事故。因此本段将着重分析车库顶板覆土的荷载、景观小品的荷载和植物种类的荷载。

1.1、车库顶板种植土的荷载：通常在设计车库顶板景时，首先需了解顶板的荷载及可承载的覆土厚度，从而选择种植物的种类及搭配方案。在计算顶板荷载时，通常以覆土荷载为主要考虑因素。常规的覆土计算荷载的公式如下：

荷载=土重度*土厚度。

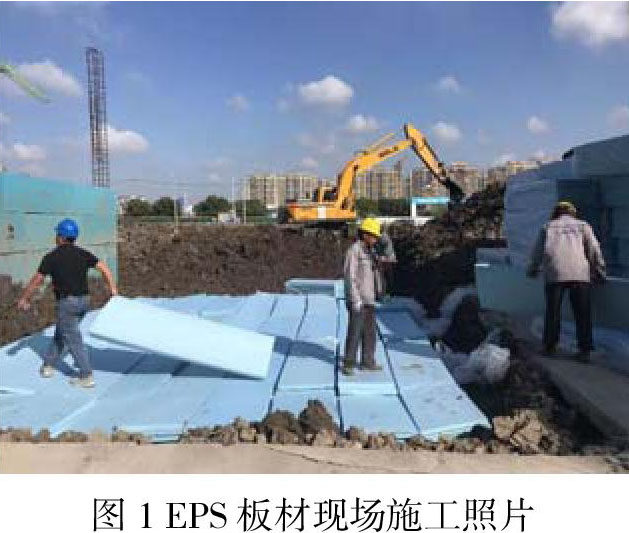

在施工中，当地形需要抬高或覆土厚度超过设计要求时，可在底部填充EPS板材，再铺设种植土。EPS板又称为苯板，是一种聚苯乙烯加工而成的建筑材料，它在水中和土壤中化学性质稳定，不会被微生物分解。同时，EPS板的抗渗能力也极其出色，能起到很好的防水功能。而且，EPS板的施工工艺简单，只需要覆盖建筑物表即可。EPS板的材料特质使其能很好的解决地形设计与顶板荷载之间的矛盾，从而使其在地库顶板绿化工程中得到广泛使用。

结合上海市青浦区重固镇16-01文心公园项目，室外顶板设计最大覆土厚度为2m，覆土容重取18kN/m3，其顶板覆土最大荷载为36kN/㎡。该项目地库顶板最大覆土厚度为2.8m，最小覆土厚度为1.1m，超出允许覆土厚度以下范围采用聚苯乙烯板换填。该施工方法在保证顶板园林绿化地形要求的同时，也减轻了覆土荷载，保证车库顶板荷载在设计允许范围内。

1.2、景观小品的荷载：通常车库顶板景观设计有小品，如廊架、亭子、工艺造型等，这类构筑物均会给顶板带来承重压力。为减轻该类构造物的重量，通常在设计时使用钢结构。钢结构的构造物重量只有钢筋混凝土的五分之一。同时，为确保地库顶板能更好的承载景观小品，在设计时会把景观小品放置在车库顶板的承重结构上，确保车库结构的稳定及安全。

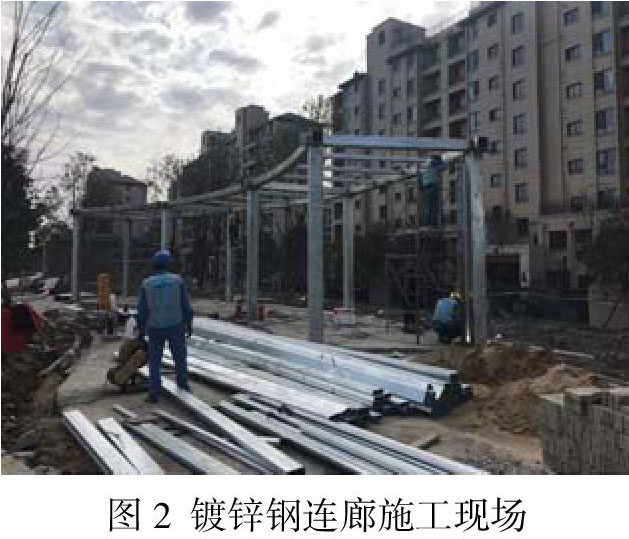

上海市青浦区重固镇16-01文心公园项目构造物主要由云亭及连廊两部分组成，其结构材质为5mm及8mm厚的镀锌钢，其理论重量分别为39.25kg/㎡及62.8kg/㎡，远远小于钢筋混凝土的重量。同时，其施工工艺简单及造价便宜的特点满足了该项目的施工要求。

1.2、植物种类的荷载：在考虑地库顶板景观时，大型乔木也是影响顶板荷载与设计的因素之一。随着时间的推移，乔木会自然生长，其根系对地库顶板结构的破坏以及对地下车库顶板的压力也在增加。因此，在选择植物种类时，因应选择浅根性或根系不能太发达的植株，尤其在选择大型乔木，还要考虑到其重量，其种植点位应选择在柱点上，或尽量靠近柱点和梁。

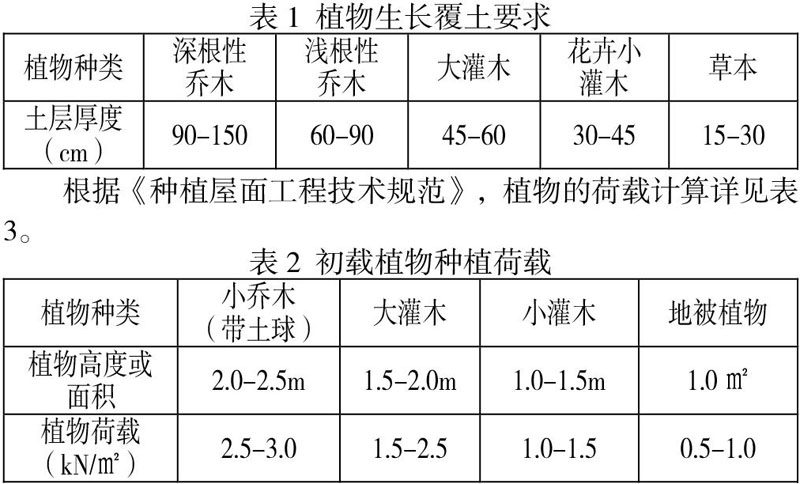

根据《公园设计规范》，种植层的厚度一般依据植物的种类而定，具体参见表2。

在16-01文心公园项目，其覆土景观荷载在30-40kN/㎡，覆土厚度最大为2m，满足种植大乔的要求，但大乔的胸径应不大于30cm。根据绿化设计要求，该项目主要选择的乔木有三角枫（胸径14-16cm）、水杉（胸径11-12cm）、香樟（胸径20-22cm）等。同时，考虑到植物生长后对车库顶板的荷载逐年增强，对大型乔木在品种选择上采用浅根性乔木，如海棠、香樟等，减少种植物在后期对车库顶板的荷载及根系对顶板结构的破坏。

2、车库顶板排水处理

16-01文心公园项目为常见的平板式车库结构顶板，种植屋面，屋面防水等级1级。为确保车库顶板的防水排水效果符合设计要求，项目在施工工程中严格管控每道工序的品质，确保各道工序符合规范要求。

16-01文心公园项目地库防水做法如下：

1）种植土覆土

2）聚酯无纺布

3）12厚蜂窝型保水排水隔片

4）50厚 C20 混凝土保护层

5）4厚SBS 改性沥青耐根穿刺防水卷材

6）4厚非固化橡胶沥青防水涂料

7）20厚 DS25 找平层

8）250厚自防水钢筋混凝土顶板

其中，排水隔片是保证顶板防水排水功能的主要材料，其是由高密度聚乙烯制成而成，具有良好的防水、防植物根系穿刺的功能。同时，排水隔片也具有很高的抗压负荷的能力，能很好的满足承载覆土的要求。而且，排水隔片的施工工艺简单，沿混凝土面层满铺就可起到很好的防水、排水作用。

另外，耐根穿刺防水卷材系由HDPE土工膜压制而成，在保障地库顶板防水要求的同时，也能很好的保护顶板不受植物根系影响。

最后，聚酯无纺布起到过滤作用，它的主要功能就是避免种植土直接渗透到排水层，从而避免防止防水层堵塞，使土壤内的水能更快的排到排水层，减少植物根系周边积水，在提高植物的成活率的同时，也能消除对顶板的安全隐患。

3、结束语

随着时代的发展，城市商业用地俞发紧缺，同时私家车拥有量逐步增加，为同时满足城市美观和停车需求，地库顶板景观工程就成为解决矛盾的有效办法。如何保障地下车库顶板绿化施工的安全和品质，不仅关系到施工项目是否顺利完工，更是关系到老百姓安居乐业的大事。因此，地下车库顶板绿化施工中，设计单位与施工方必须同时重视，设计单位在保障顶板覆土符合规范要求的同时也要提高顶板的荷载能力;施工单位在施工时应紧抓施工质量，严格管控地库结构施工，把控防水排水施工品质，同时也要不断摸索，开发新施工技术或建筑材料来提升地库的承载力，如此，车库顶板绿化工程才能更添风采，为我们的城市空间开发增加更多色彩。

参考文献

[1]张静，蒋继兰.车库顶板的绿化及排水处理[J].陕西建筑.2008.

[2]陈振全.浅谈小区地下车库顶板荷载与景观绿化工程施工[J].福建建材.2013.

[3]周倩，张继兰，刘柯三.居住区车库顶板景观设计方法研究[J].现代园林.2020.

[4]李海芳.浅谈覆土车库顶板景观工程[J].建筑设计.2020.

[5]王惠梅.浅析住宅小区地下车库顶板上的绿化设计[J].林业勘察设计.2010年第1期.
