低应变法与磁测井法检测管桩桩长对比分析

广州市盛通建设工程质量检测有限公司广东广州 511400

打开文本图片集

摘要：：桩身完整性普查中，低应变法较为便捷，但使用局限性较大，桩长较长时，很难测到桩底，不过不会影响上部可测到的深度范围数据分析。桩长检测上，磁测井法测得数据比较精准，但耗时耗力，需要先预埋管，会对工期造成延误。本文主要研究低应变法与磁测井法联合检测管桩桩长，先采用低应变法普查基桩桩身完整性，再选择磁测井法进一步检测桩长。借助工程实践能够得知，预应力管桩桩长检测中，低应变法与磁测井法联合检测应用价值较高，可行性强，本文主要对此进行研讨。

关键词：：低应变法;磁测井法;预应力管桩桩长;联合检测;对比分析

引言：21世纪我国城市建设发展迅速，预应力管桩使用范围不断扩大，而桩身完整性会影响建筑工程安全，一旦桩身受损，桩身承载力会下降。若桩长不够，则基桩侧摩阻力较小，端阻力由于无法进入设计持力层、持力层进入长度不够，会威胁建筑结构的安全[1]。针对已经完工的项目而言，检测判定预应力管桩桩长难度较大，多节长桩难度更大。采用低应变法初步筛查桩长，并结合磁测井法针对疑问桩桩长检测，可精准的检测管桩桩长。

1.两种方法联合检测

按规范检测频率，确定待检测桩后，选择低应变法初步筛查基桩，按照初步筛查结果，针对性的钻孔、埋设PVC管，借助磁测井法检测桩长，可精准检测出管桩桩长。

2.工程应用

2.1联合检测案例

广州增城某项目50#预应力管桩，施工单位提供的打桩记录：桩长26.0m，桩径500mm，12m+14m上下两节配桩。先后采用低应变法和磁测井法检测，磁测井法检测前，在桩洞内钻一深孔，安装PVC管，深度比桩长深5m。见下图1。

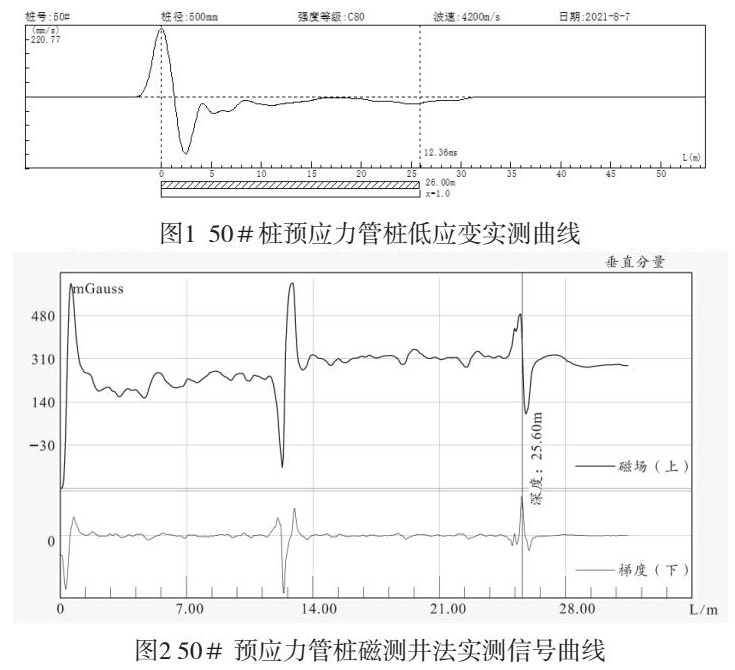

图1为依据JGJ106-2014《建筑基桩检测技术规范》，测得的低应变法测试信号曲线，由实测的时域信号曲线图分析可得知，该桩未出现焊接缺陷反射，未出现其他方面缺陷反射，桩底反射比较明显，波速为4200m/s，在合理的波速分布区间，桩底位置与施工记录基本吻合。

图2为依据JGJ/T152-2019《混凝土中钢筋检测技术标准》测得的50#桩磁测井法检测[2]结果，在某点位磁通量出现低于背景场极值转变成小于/大于背景场值的突变点，判断该点为预应力管桩端板。按照磁测井法测试信号曲线图可得知，端板深度0m、12.0m和26.0m处，可精准判断出该预应力管桩配桩上下两节配桩为12.0m+14.0m;能够精准的获得实测钢筋笼长度，为26.0m，配桩完全与打桩记录提供的数据吻合。

该工程50#桩选择低应变、磁测井法联合检测，精准获取上下两节配桩为12.0m+14.0m，长度为26.0m。可得知，这两类方法的联合检测，能够精准的检测桩长。

2.2联合检测案例二

广州从化某项目36#预应力管桩，施工单位提供的施工记录桩长为10.0m，桩径500mm，施工时打入一节12m管桩，检测前锯掉2米桩头。该桩选择低应变法和磁测井法检测，在磁测井法检测前，在桩洞内钻一深孔，便于安装PVC管，深度比桩长深3m。

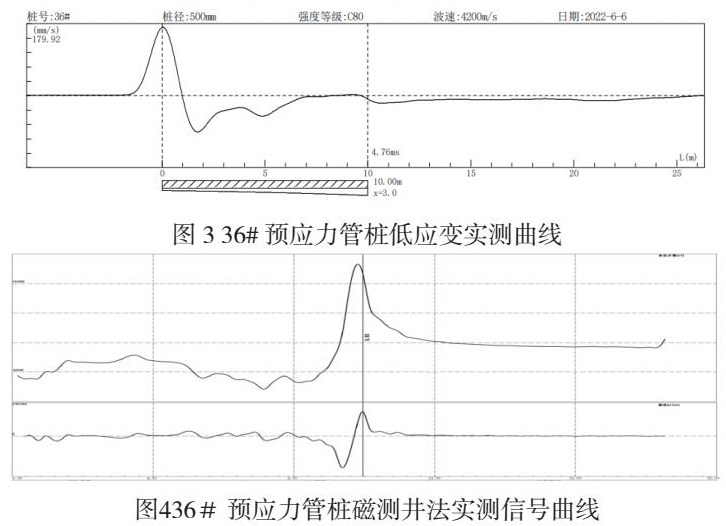

图3为依据JGJ106-2014《建筑基桩检测技术规范》检测得到的低应变法测试信号曲线结果[4]，由时域信号曲线图分析可得知，36#桩未出现焊接的缺陷反射，也未出现其它方面的任何缺陷反射，同时桩底反射相对比较明显，波速为4200m/s，在合理的波速分布区间，桩底位置与施工记录基本吻合。

图4为依据JGJ/T152-2019《混凝土中钢筋检测技术标准》测得的36#桩磁测井法检测[2]结果，按照磁测井法测试信号曲线图可得知，端板处深度为9.95m，与施工记录提供的数据吻合。

该工程36#桩选择低应变、磁测井法联合检测，较为准确的获得桩长为10.0m。与施工记录中配桩12m，并检测前锯掉2米桩头，相吻合。由此可得知，这两类方法的联合检测，能够精准的检测桩长。

结论

综上所述，通过低应变法和磁测井法在管桩长度接头检测中的应用分析，可以得出以下主要结论：

（1）低应变法可以检测桩体的完整性。当桩底反射明显时，可以在一定范围内合理判断桩长近似范围，但具有相当的局限性。只能在可测范围内判断桩体的完整性，不能准确判断桩长。

（2）磁测井法可以准确地找到端板的位置，进而得到准确的桩长数据，说明磁测井法可以用于管桩长度的检测。

（3）低应变法与磁测井法联合应用，可实现对桩身完整性和桩长的准确检测。

参考文献：

[1]谢红华.强干扰情况下磁测井法检测PHC管桩桩长的应用分析[J].厦门科技，2022（02）：60-62.

[2]徐杰，胡鑫印.低应变法与磁测井法联合检测管桩桩长的应用与分析[J].建筑安全，2021，36（12）：47-49.

[3]高明枫，张锋.低应变法与磁测井法对预应力管桩桩身完整性联合检测的应用分析[J].建筑安全，2021，36（05）：34-36.
