几种常见电梯旁路装置及其检验

黔西南州特种设备检验所贵州兴义562400

打开文本图片集

摘要：电梯层门及轿门旁路装置是电梯的一项安全装置，但各电梯制造厂家对旁路装置的设计各不相同且差别较大。本文对几种常见电梯旁路装置的控制原理及检验方法进行分析，希望能为电梯检验人员现场检验提供借鉴，促进电梯的安全运行。

关键词：电梯；旁路装置；检验

引言

随着我国经济发展和城镇化建设，高层建筑越来越多，据市场监管总局公布数据到2021年底我国电梯数量达到879.98万台。电梯成为人们日常生活中接触最多的特种设备，电梯的安全也受到越来越多的关注。在电梯的使用过程中层门、轿门故障是常见的故障，而检查层门、轿门往往需要短接门回路，而不规范的短接操作是很多事故发生的直接原因。因此在《电梯监督检验种定期检验规－曳引与强制动驱动电梯》（TSG T7001-2009）第2号修改单（以下简称检规）中增加了对层门、轿门旁路装置的检验项目。

一、检规对旁路装置要求

在检规附件A2.8（6）中规定层门和轿门旁路装置应当符合以下要求：

（一）在层门和轿门旁路装置上或者其附近标明“旁路”字样，并且标明旁路装置的“旁路”状态或者“关”状态；

（二）旁路时取消正常运行（包括动力操作的自动门的任何运行）；只有在检修运行或者紧急电动运行状态下，轿厢才能够运行；运行期间，轿厢上的听觉信号和轿底的闪烁灯起作用；

（三）能够旁路层门关闭触点、层门门锁触点、轿门关闭触点、轿门门锁触点；不能同时旁路层门和轿门的触点；对于手动层门，不能同时旁路层门关闭触点和层门门锁触点；

（四）提供独立的监控信号证实轿门处于关闭位置。[1]

二、检验时应注意的要点

在检规中仅对旁路装置的设置及功能要达到的效果有要求，但是对具体采用哪种型式的装置来实现这一功能并未作出规定，因此各电梯制造厂家对旁路装置的设计有很大差别。下面对检规中对旁路装置的几个要求用几种常见设计进行分析。

（一）旁路的标识

检规规定层门和轿门旁路装置上或者其附近标明“旁路”字样，并且标明旁路装置的“旁路”状态或者“关”状态。

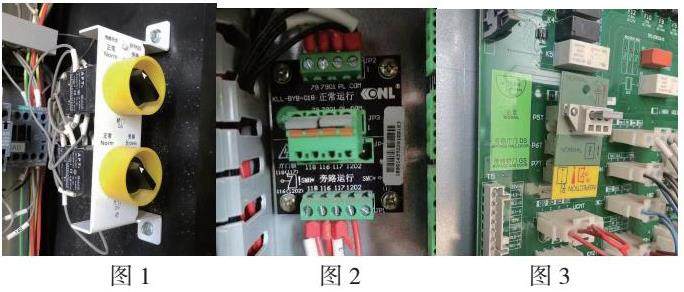

如图1－图6，是不同厂家的旁路装置，在图中可以看到各制造厂家设计的不同，有采用插件的，也有采用开关的，也有如图4的独创设计的。这几种旁路装置设计，都可直观的通过标识来确定其旁路状态。在现场检验时旁路装置如图1-图6等能让检验人员直观通过标识来确定其旁路状态，就可确认其符合检规对旁路装置标识的要求。

（二）旁路运行功能及声光信号

检规规定旁路装置在打开旁路功能时能取消电梯的正常运行只有在检修运行或者紧急电动运行状态下，轿厢才能运行。

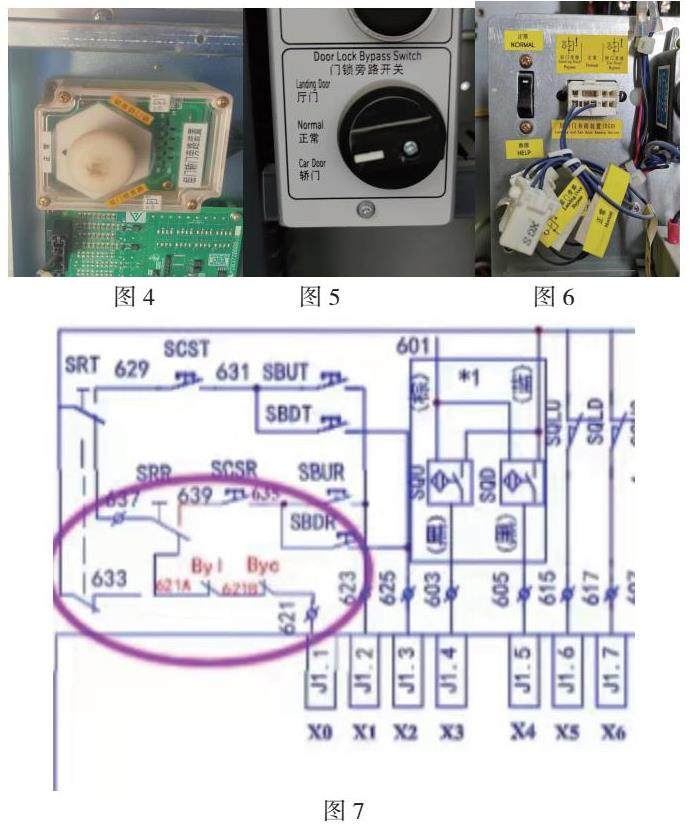

图7是图1中旁路装置的主板控制原理图。其中Byl为层门旁路常闭触点，Byc为轿门旁路常闭触点。当电梯处于正常运行状态时从621经Byc、Byl、紧急电动开关SRR、637、轿顶检修开关SRT到公共端的回路闭合；当旁路装置处于层门旁路时，层门旁路常闭触点Byl断开，从621经Byc、Byl、紧急电动开关SRR、637、轿项检修开关SRT到公共端的回路断开，电梯无法正常运行，再打开电梯紧急电动开关SRR，637到639闭合，按下机房紧急电动运行公共按钮SCSR及紧急电动运行上行按钮SBUR或者紧急电动运行下行按钮SBDR，此时从623或625经635、639、637到公共端的回路闭合，电梯可紧急电动运行上行或下行。同样当旁路装置处于层门旁路时，层门旁路常闭触点Byl断开，打开轿顶检修开关SRT，按下轿顶检修公共按钮SCST及轿顶检修上行按钮SBUT或轿顶检修上行按钮SBDT，此时从623或625经631、629到公共端的回路闭合，电梯可紧急电动运行上行或下行。同理当旁路装置处于轿旁路时，轿门旁路常闭触点Byc断开，只有处于紧急电动运行或检修状态时，按下公共按钮SCSR或SCST，再按下紧急电动运行或轿顶检修运行的上、下按钮，轿厢可上、下行。当同时将图1中两开关置于旁路状态时，图7中常闭触点Byc、Byl都断开，轿厢不能正常运行，只能紧急电动运行或轿顶检修运行。

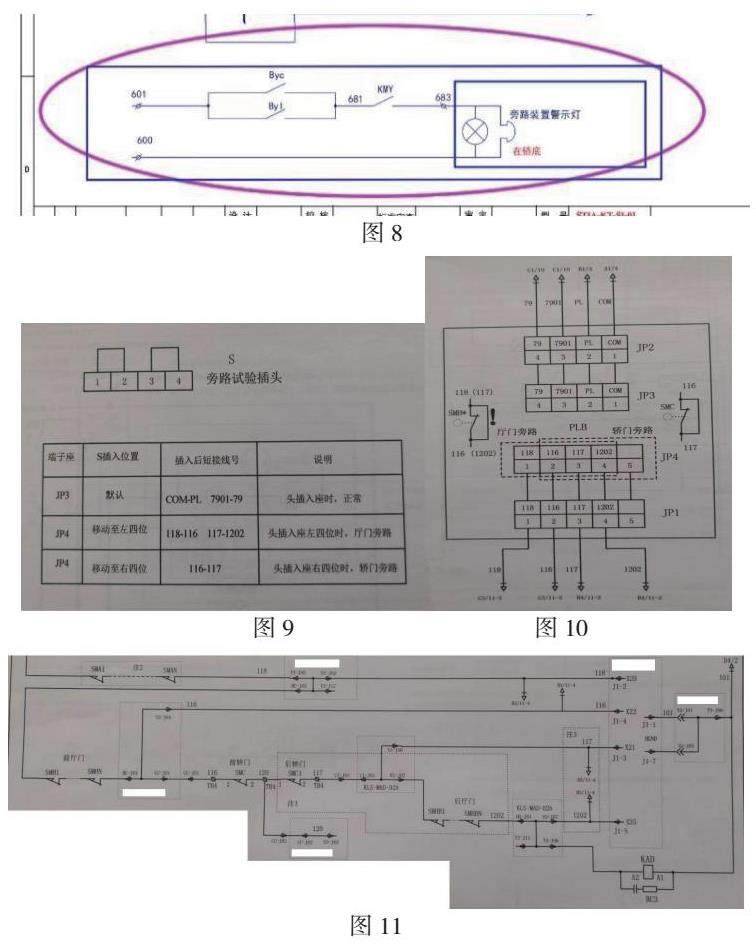

检规规定在旁路运行期间，轿厢上的听觉信号和轿底的闪烁灯起作用。图8是图1旁路装置的声光警示信号控制回路，当旁路触点Byl或Byc闭合后，运行接触器触点KMY闭合时此控制回路闭合声光警示信号工作。

在现场检验时分别旁路层门、轿门在轿厢内、层站及控制柜处呼梯，轿厢不运行则可确认旁路状态时取消了电梯的正常运行。在旁路运行状态时在机房或轿顶能听到警示声音，观察到轿底闪烁灯光则可确认其符合检规要求。

（三）旁路触点的功能

检规规定能够旁路层门关闭触点、层门门锁触点、轿门关闭触点、轿门门锁触点；不能同时旁路层门和轿门的触点；对于手动层门，不能同时旁路层门关闭触点和层门门锁触点。各厂家从设计上都是把各层的层门关闭触点、层门门锁触点串联在一起，轿门关闭触点也与轿门门锁触点串联，旁路装置是否能旁路层门关闭触点、层门门锁触点、轿门关闭触点、轿门门锁触点可在现场分别断开层门锁触点或轿门（锁）触点就可进行试验验证。对于不能同时旁路层门及轿门大多数厂家在设计时从机械结构上避免了能同时旁路层门及轿门。如图2-图6的旁路装置都是从机械结构设计上就避免了能同时旁路层门及轿门。因使用手动层门的电梯较少，在本文中不作具休分析。

图9-图11为图2中旁路装置的控制原理图。PLB为旁路电路板，S为旁路装置插头。电梯正常运行时插头S插在JP3上，此时插头S遮挡住JP4，避免JP3和JP4同时插入插头。将插头S从JP3上取下插入JP4左四个端子时短接118-116、117-1202旁路层门，插头S遮挡住JP3，避免JP3和JP4同时插入插头，JP4右侧只有一个端子不能再插入插头S。插头S插入JP4右四个端子时短接116-117旁路轿门，插头S遮挡住JP3，避免JP3和JP4同时插入插头，同时JP4左侧只有一个端子不能插入插头S。此设计JP3、JP4仅能插入一个插头S，使旁路装置只能处于正常运行、层门旁路、轿门旁路其中的一种状态，此种设计从机械结构上避免了同时旁路层门和轿门。

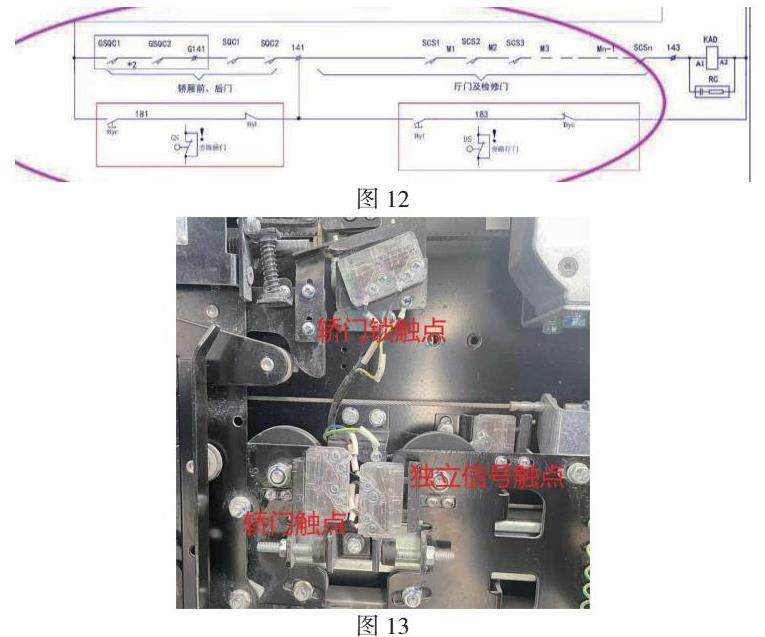

图1中的旁路装置层门旁路及轿门旁路分别由两个开关来控制，可以同时处于旁路状态从机械结构上无法避免同时旁路层门及轿门，但可以从电气控制原理上用电气互锁实现不同时旁路层门及轿门。图12为图1中的旁路装置电气原理图Byc为轿门旁路开关GS的触点，Byl为层门旁路开关DS的触点，常闭触点Byc与常开触点Byl串联，常闭触点Byl与常开触点Byc串联。当DS处于旁路状态时常开触点Byl闭合短接层门，常闭触点Byl断开，轿门旁路断开。如再将GS置于旁路状态，常开触点Byc闭合，常闭触点Byc断开，因常闭触点Byl已断开，轿门旁路无法闭合，轿门旁路失效。因常闭触点Byc断开，已闭合的层门旁路断开，旁路层门失效。此时轿门旁路与层门旁路同时失效，DS与GS电气互锁。如图7中Byc、Byl的常闭触点断开后电梯也不能正常运行，避免DS、GS同时旁路时电梯意外启动。此设计从电气控制原理上补足了机械结构设计上的缺陷，符合检规对不能同时旁路路层门及轿门的规定。

现场检验时可按如下步骤进行试验验证：

1、把轿厢呼到顶端层站，检修或紧急电动向下运行使轿厢位于非平层区，打开层门，旁路层门，检修或紧急电动能开动轿厢，说明旁路装置能旁路层门触点、层门锁触点；

2、保持层门打开，用绝缘胶带包裹轿门锁触点或轿门触点使轿门回路断开，检修或紧急电动不能开动轿厢说明旁路装置旁路层门时不能旁路轿门锁触点和轿门触点；

3、保持轿门回路断开，检验人员与配合人员上到轿顶，关闭层门，旁路轿门，检修或紧急电动能开动轿厢，说明旁路装置能旁路轿门触点、轿门锁触点；

4、用绝缘胶带包裹层门锁触点或层门触点使层门回路断开，检修或紧急电动不能开动轿厢说明旁路装置旁路轿门时不能旁路层门锁触点和层门触点；

（四）独立的验证轿门关闭到位的信号

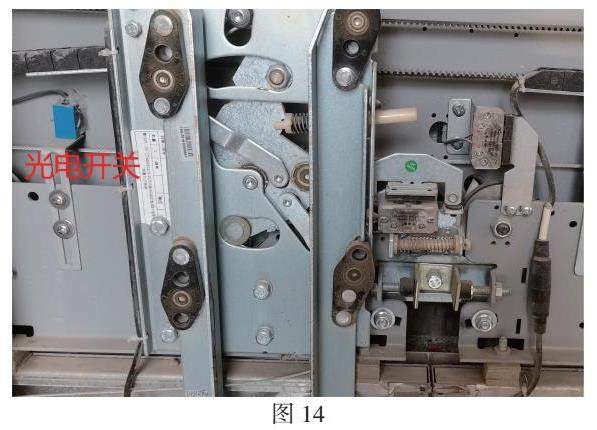

检规规定旁路装置要提供独立的监控信号证实轿门处于关闭位置。按此规定旁路轿门时也必须是在轿门关闭到位的情况下才能运行电梯，不能在打开轿门时运行电梯。验证轿门处于关闭位置的信号必须是独立的，不能用轿门锁触点、轿门触点或者轿门锁触点加轿门触点整合的方式来作为验证轿门关闭的信号。如图13是采用一个独立的触点来验证轿门的关闭位置。图14是采用独立的光电开关来验证轿门的关闭位置。除这两种方式之外还有采用门机编码器信号来验证轿门的关闭位置，但此种方式存在门机断电后，若轿门被人为打开并使用外物使其一直保持打开状态，再给门机送电后，可在打开轿门的状态下，旁路轿门运行的缺陷。针对这种缺陷，部分制造厂家已从控制软件上避免这种状态下的开门运行。

现场检验时对于独立的监控信号的验证其独立性需结合旁路层门触点、轿门触点的试验进行。在完成旁路层门触点、轿门触点的验证后，保持旁路轿门状态，打开轿门，使其不能关闭，关闭层门，检修或紧急电动应不能运行轿厢。

三、综合检验方法

现场综合检验时可按下列步骤完成对旁路装置的检验：

1、查看旁路装置其开关或插件标识能直观区分出装置当前的状态，在机械结构上只能处于旁路轿门、旁路层门、正常运行三种状态中的一种，不能同时处于两种及或三种状态上。若是如图1中的旁路装置，则须查看其电气原理图两开关应能电气互锁。

2、旁路装置分别置于旁路轿门、旁路层门状态，在控制柜内及层站呼梯，电梯不能响应呼梯。

3、把轿厢呼到顶端层站，检修或紧急电动向下运行使轿厢位于非平层区，打开层门，旁路层门，检修或紧急电动能开动轿厢，同时能听到警示音响信号，能看到闪烁灯光信号，说明旁路装置能旁路层门触点、层门锁触点，且声光警示信号正常；

4、保持层门打开，用绝缘胶带包裹轿门锁触点或轿门触点使轿门回路断开，检修或紧急电动不能开动轿厢说明旁路装置旁路层门时不能旁路轿门锁触点和轿门触点；

5、保持轿门回路断开，关闭层门，旁路轿门，检修或紧急电动能开动轿厢，同时能听到警示音响信号，能看到闪烁灯光信号，说明旁路装置能旁路轿门触点、轿门锁触点，且声光警示信号正常；

6、用绝缘胶带包裹层门锁触点或层门触点使层门回路断开，检修或紧急电动不能开动轿厢说明旁路装置旁路轿门时不能旁路层门锁触点和层门触点；

7、拆除层门及轿门触点上的所有绝缘胶布，把轿厢运行到轿顶高出层门地坎1米左右，打开层门，关闭门机电源，打开轿门并让轿门保持开门状态，恢复门机电源，保持旁路轿门状态，关闭层门，检修或紧急电动不能开动轿厢，说明轿门有独立的监控信号验证轿门的关闭。

8、若是如图1中的旁路装置，还须使两个旁路开关同时处于旁路状态，电梯在检修或紧急电动能开动轿厢，但不能响应正常呼梯。

四、结束语

本文对目前常见几种的旁路装置其控制原理进行了简单分析，并结合实际工作经验及检规对旁路装置的要求对其功能进行了简单分析。在文中提供了对于旁路装置的综合检验方法和步骤以供检验人员参考。若有不足之处请指正。

参考文献：

[1]《电梯监督检验种定期检验规－曳引与强制动驱动电梯》（TSG T7001-2009）
