探讨电梯曳引钢丝绳因打滑产生事故的解决方法

打开文本图片集

摘要：随着我国城市化进度的加快，电梯已经成为了当前高层建筑的首选和标配，而且不同电梯的型号和类型也在不同建筑中使用，导致电梯运营安全成为了当前社会和行业关注的重点。以曳引式电梯为例，其具有安全节能和高效等优点，但在具体操作过程中也存在曳引式电梯钢丝绳打滑的现象。本文从曳引式电梯钢丝绳打滑原因分析，探讨预防曳引式电梯钢丝绳打滑的措施。

关键词：打滑;曳引式电梯;钢丝绳

引言

曳引式电梯在安全、环保和节能方面有着非常明显的优势，其电梯运行方式是目前建筑行业中普遍受到了欢迎，但也存在着一些隐患，如曳引式电梯钢丝绳打滑现象，由于曳引式电梯工作中，曳引式电梯钢丝绳出油比较多，摩擦系数容易降低，其必然会产生打滑现象，严重威肋电梯运行安全，而且也容易产生安全事故，造成不必要的损失。本文从曳引式电梯钢丝绳打滑原因分析，了解打滑的主要因素并提出解决的装置，保证曳引式电梯钢丝绳正常工作状态，提升曳引式电梯性能。

1、曳引钢丝绳介绍

曳引钢丝绳也称曳引绳，电梯专用钢丝绳联接轿厢和对重，并靠曳引机驱动使轿厢升降。它承载着轿厢、对重装置、额定载重量等重量的总和。曳引钢丝绳一般为圆形股状结构，主要由钢丝、绳股和绳芯组成，钢丝绳股由若干根钢丝捻成，钢丝是钢丝绳的基本强度单元，绳股由钢丝捻成的每股绳直径相同的钢丝绳，股数多，疲劳强度就高。绳芯是被绳股的缠绕的挠性芯棒，通常由纤维剑麻或聚烯烃类（聚丙烯或聚乙烯）的合成纤维制成，能起到支承和固定绳的作用，且能贮存润滑剂。由于曳引绳在工作中受反复的弯曲，且在绳槽中承受很高的比压，并频繁承受电梯起、制动时的冲击。因此在强度、挠性及耐磨性方面，均有很高要求。

2、曳引钢丝绳在使用过程出现的安全问题

随着电梯产业的不断发展，由于市场容量的扩大和电梯运行速度的提高，电梯钢丝绳，尤其是曳引钢丝绳出现的问题逐渐增多，如早期断丝、断股、磨损、锈蚀、轿厢下沉等问题。曳引钢丝绳作为电梯曳引系统的核心部件之一，若其出现异常，将导致轿厢坠落或电梯无法正常运行。一般能造成曳引钢丝绳的安全问题大致可以分为以下这几个因素：系统曳引能力因素、平衡系数因素、轿厢质量因素、电梯高度以及补偿链（绳）质量因素、曳引轮上钢丝绳包角因素、曳引轮槽型以及切口角因素、电梯速度因素、曳引轮槽型深度误差或磨损因素、润滑因素。本文主要针对润滑因素进行解析，并提出解决的办法。

3、曳引钢丝绳打滑的危害

电梯是一种常见于建筑物内的特种运输设备，电梯的主要运行方式是通过曳引机带动曳引绳将两端的负荷包括轿厢和对重来回牵引，实现轿厢在不同高度的启停，从而实现了电梯的运行，曳引绳主要是由钢丝绳组成，钢丝绳卷绕在曳引轮上，并且钢丝绳由于频繁的启停过程，会有磨损，钢丝绳在运行一段时间后，会有油污与杂质混杂的油泥产生，会阻碍钢丝绳的正常牵引和运行，降低运行的效率，提高运行的耗能，并可能产生振动和异响，影响到轿厢内部的乘坐环境。

4、曳引钢丝绳因打滑发生的事故案例

2000年8月1日早6：05，地点为北京市朝阳区某单位宿舍楼，该宿舍楼1号电梯8层有呼梯信号，司机工操作电梯从首层前往应答，电梯到达8层后，电梯自动开门，职工架拐进入电梯轿厢时，在电梯轿厅门并未完全关闭的情况下开始向上走梯，乘客摔倒，司梯工赶紧拉她未拉动，又立即按"急停"按钮和打"检修"开关，这时乘客右残腿、左腿及铁拐均被卡在轿厢地坎与8层厅门上端钩子锁位置处（电梯也停在该处，轿厢地坎低于9层厅门地坎约200mm），造成右腿膝盖以下50mm处离断。经多方抢救和手术，处置了离断的右腿，将左小腿皮肉缝合。根据事故现场勘察、询问、查阅记录等原始材料所反映出的情况和事故现象，已经具备电梯溜车的特征。经专家组反复分析、研究后认定，该事故属于电梯溜车事故。

5、曳引钢丝绳因润滑因素产生危害的原因

润滑因素解析可以说润滑过度导致钢丝绳摩擦系数的降低，直接导致其出现了电梯打滑的问题较为普遍。在实际中应用一些柴油等试剂对钢丝表面的油脂进行消除，可以有效的降低电梯打滑的几率。但是在应用这些试剂的时候，因为钢丝绳绳芯具有一定的吸附能力，会吸收部分试剂，就会导致试剂与绳芯混合，导致在应用过程中电梯出现油脂渗出的问题，这就造成了电梯反复打滑的状况，同时部分试剂对于绳芯油脂具有一定的破坏性，降低其整体质量，也就导致各种打滑问题频繁出现。

6、电梯曳引钢丝绳的自动清洗装置技术

曳引钢丝绳会打滑最主要原因是渗油过多且没有及时得到清洗，导致没有动力及摩擦力而产生的打滑现象，因此研究出了电梯曳引钢丝绳的自动清洗装置，它包括缠绕在曳引机上的曳引绳，曳引绳上设置有自动清洗装置，自动清洗装置固定在电梯井道的横梁上或者通过连接件连接到电梯井道的侧壁上，自动清洗装置包括有清洗部分、干燥部分以及喷涂部分，清洗部分、干燥部分以及喷涂部分沿着曳引绳延伸方向设置，喷涂部分包括有清洁辊刷和驱动电机，清洁辊刷的内部为中空的结构，并在内部设置有导流管，导流管连接有储液罐，导流管连接在清洁辊刷的表面，并在清洁辊刷的表面设置有出液孔，储液罐中储存有清洁液，干燥部分包括有风筒，风筒与压缩风机连接，风筒的上部设置有多个吹风孔朝向曳引绳，喷涂部分包括有喷头和平刷，喷头连接有防护剂储罐并朝向曳引绳的表面设置，平刷紧贴连接在曳引绳上。电梯曳引钢丝绳的自动清洗装置是一种用于在电梯运行中自动对曳引钢丝绳进行清洁的装置，可以保持曳引钢丝绳的整洁，减少油泥，提高钢丝绳的吊挂紧固力，减少钢丝绳的磨损，减少运行时的阻力。结构中主要包括三部分，清洗部分主要刷洗掉钢丝绳上的油泥，通过配合清洁液溶解分离钢丝绳上的油泥，并且快速刷去，干燥部分通过大通量的气体，快速将钢丝绳表面的清洁液吹干，并且可以将残留的污渍清除，最后喷涂部分在钢丝绳的表面喷涂防锈剂等保护性材料，对钢丝绳表面进行维护。

曳引绳为并排设置的结构，清洗部分、干燥部分以及喷涂部分都对应设置子曳引绳的两侧，相应的与曳引绳接触的部分都夹紧在曳引绳的两侧设置，朝向曳引绳设置的部分都以曳引绳为中心对称设置在两侧，形成对应的两组工作结构。所有参与工作的部分都是设置在钢丝绳的两侧，同时对两面进行清洁，提高效率，不留死角。

清洗部分、干燥部分以及喷涂部分，清洗部分都安装在对应的固定框架中，固定框架连接到电梯井道中的固定位置上，固定框架上成型有通过曳引绳的开孔，开孔的边缘上设置有耐磨的保护块。固定框架将对应工作部件限制在固定的位置上，曳引钢丝绳只能从限制的位置进入到固定框中，运行的方向固定，防止曳引钢丝绳晃动，对清洁工作的部分造成损伤。

清洁辊刷的表面设置有弹性的刷毛，弹性的刷毛嵌入到曳引绳的缝隙中，平刷为柔性刷毛，与曳引绳的表面紧贴接触。清洁辊刷的刷毛需要进入到缝隙中清洁出油泥，平刷将喷涂到钢丝绳上的防锈剂刷到整个表面。

压缩风机的出风口上设置有干燥器，干燥器中设有电加热片，电加热片上设置有散热格栅。干燥部分的出风是干燥的热风，能快速吹干钢丝绳的表面，提高工作的效率。

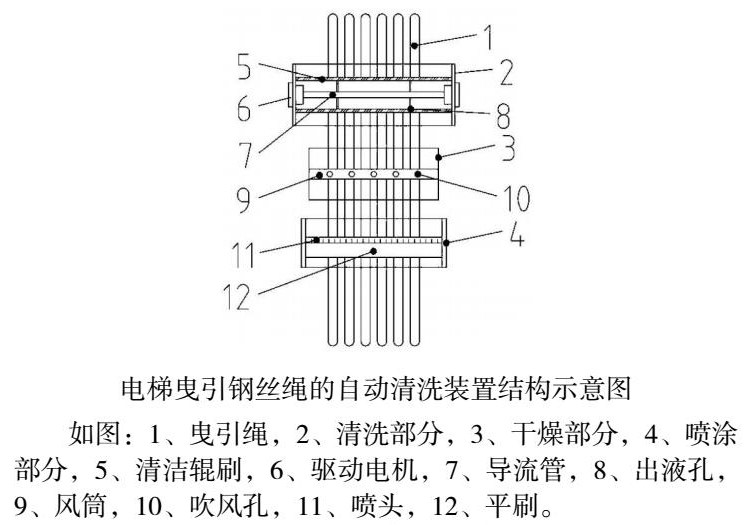

如图：1、曳引绳，2、清洗部分，3、干燥部分，4、喷涂部分，5、清洁辊刷，6、驱动电机，7、导流管，8、出液孔，9、风筒，10、吹风孔，11、喷头，12、平刷。

7、电梯曳引钢丝绳的自动清洗装置优势

电梯曳引钢丝绳的自动清洗装置是用于在电梯运行中自动对曳引钢丝绳进行清洁的装置，可以保持曳引钢丝绳的整洁，减少油泥，提高钢丝绳的吊挂紧固力，减少钢丝绳的磨损，减少运行时的阻力。结构中主要包括三部分，清洗部分主要刷洗掉钢丝绳上的油泥，通过配合清洁液溶解分离钢丝绳上的油泥，并且快速刷去，干燥部分通过大通量的气体，快速将钢丝绳表面的清洁液吹干，并且可以将残留的污渍清除，最后喷涂部分在钢丝绳的表面喷涂防锈剂等保护性材料，对钢丝绳表面进行维护。

8、结语

电梯曳引钢丝绳的自动清洗装置可以及时对电梯曳引钢丝绳进行清洁保护，而且不需要人工操作，具有很高的效率，很好的预防了电梯因曳引钢丝绳渗油过多所产生打滑的情况。

参考文献：

[1]黄沛，蔡成伟，李帅，王亚超，在用电梯曳引钢丝绳表面油污的分析与处理，中国电梯，2022-05-01

[2]沈永强，郑曲飞，李九海，电梯紧急制动时曳引轮与钢丝绳之间打滑原因分析，特种设备安全技术，2020-12-11

[3]俞平，陈诗颖，陈辉，冯渊敏，伍磊，电梯曳引轮与钢丝绳之间滑移机理研究，中国特种设备安全，2020-07-30

[4]梁斌杰，电梯曳引钢丝绳常见问题及改进分析，建材与装饰，2020-07-05

[5]刘敏，曳引式电梯钢丝绳打滑影响因素的探讨，机电信息，2018-12-21 15：58

[6]郑克，尚超，曳引式电梯钢丝绳打滑原因解析，中国设备工程，2017-12-10

[7]郑伯鑫，钢丝绳润滑状态对电梯曳引力的影响分析，中国设备工程，2017-06-25

[8]于克勇，李青，张国华，曳引式电梯钢丝绳打滑原因分析，金属制品，2012-12-25

[9]王晓东，浅谈电梯曳引钢丝绳，科技信息（学术研究），2008-09-15

[10]荆华俊，范江峰，沈凯，陈伟强，陆旭宏，电梯钢丝绳打滑原因及措施分析，中小企业管理与科技（上旬刊），2020-03-05
