摘要：本研究旨在探讨轨道交通焊接工艺参数的优化，并分析其对焊接质量和性能的影响。焊接工艺参数的优化对提高焊接接头质量和性能、降低焊接缺陷率、提高设备可靠性和安全性具有重要意义。本文综合运用实验设计法、数值模拟法和人工智能算法，系统研究了焊接工艺参数的优化方法。通过实验设计法，我们设计焊接试验、调整参数取值范围，并采用统计分析方法得出最佳参数组合。数值模拟法建立焊接过程的数学模型，通过改变参数数值并预测接头性能，通过反复模拟和优化来获得最佳参数组合。此外，人工智能算法如遗传算法和粒子群算法也被应用于参数优化过程中。通过对焊接工艺参数优化的影响分析，我们发现优化后能显著提高焊接接头的质量和性能，并降低焊接缺陷率。此外，优化的焊接工艺参数还能提高轨道交通设备的可靠性和安全性，减少故障风险并提升设备寿命。因此，本研究的结果对于轨道交通行业的工艺改进和设备性能提升具有重要意义。

关键词：轨道交通；焊接工艺参数优化；焊接质量；焊接性能；焊接缺陷率

1.引言

焊接作为轨道交通设备制造过程中的重要工艺，对提高焊接质量和性能具有重要意义。通过对焊接工艺参数进行优化研究，可以实现焊接过程的稳定性和一致性，提高焊接接头的质量和性能，降低焊接缺陷率，从而确保轨道交通设备的可靠性和安全性。

焊接工艺参数的优化研究对于轨道交通行业具有重要价值。随着城市轨道交通的快速发展，人们对轨道交通设备的质量和安全性提出了更高的要求。焊接接头作为连接轨道交通设备各种构件的关键部位，其质量直接影响到整个设备的稳定性和安全性。因此，研究如何通过优化焊接工艺参数来提高焊接质量和性能成为非常必要的课题。

2. 焊接工艺参数优化的重要性

焊接工艺参数优化在轨道交通行业中具有重要意义。通过优化焊接工艺参数，可以提高焊接接头的质量和性能，降低焊接缺陷率，并对轨道交通设备的可靠性、安全性和经济性产生影响。以下将从三个方面详细论述焊接工艺参数优化的重要性。

2.1 焊接质量和性能的关键因素

焊接质量和性能是衡量焊接接头质量的重要指标，直接影响着轨道交通设备的性能和安全性。而焊接工艺参数是决定焊接质量和性能的关键因素之一。通过优化参数，可以调整焊接过程中的电流、速度、电压等参数，从而控制熔池形成、凝固过程、晶粒尺寸等关键步骤，提高焊接接头的力学性能、硬度、韧性等。优化后的焊接接头具有更高的强度和耐久性，能够承受更大的负荷和振动，从而提高轨道交通设备的可靠性和安全性。

2.2 提高焊接接头质量和性能的优势

焊接工艺参数优化的一个重要优势是能够提高焊接接头的质量和性能。优化参数可以改善焊接接头的晶格结构、组织形态等微观结构，减少焊接缺陷的产生，提高焊接接头的强度和硬度。此外，优化后的焊接接头还能更好地适应应力环境，提高接头的韧性和抗疲劳性能。这对于轨道交通设备来说尤为重要，因为其工作环境往往存在复杂的振动和冲击力，接头强度和耐久性的提高可以有效延长设备的使用寿命，降低维护成本。

2.3 降低焊接缺陷率的重要性

焊接过程中常常会出现气孔、夹渣、裂纹等缺陷，这些缺陷严重影响着焊接接头的质量，进而影响轨道交通设备的安全性和可靠性。焊接工艺参数的优化可以有效降低这些缺陷的产生率。例如，通过调整焊接电流和速度等参数，可以控制熔池的形成和凝固过程，减少气孔和夹渣的产生。同时，优化最佳参数组合还可以避免裂纹的形成，保证焊接接头的完整性。降低焊接缺陷率不仅可以提高焊接接头的质量，还能减少设备故障的风险，增加轨道交通设备的安全性。

3. 地铁纯铜接地网放热焊接工艺参数优化

3.1 放热焊接原理

利用放热焊接工艺完成焊接工作的实质是：利用反应性能较为强烈的金属对另外一种金属抑或是该种金属经历氧化作用后得到的氧化物质进行还原的过程。用公式可将放热焊接原理表述为：3CuO+2Al→3Cu+Al2O3+Q（2 537℃）。（1）通常状况下，在放热焊具中点燃引燃剂后，引燃剂会发生强大的催化作用，使得模具内的焊粉产生强烈的化学反应，生成最高温度可达3 500℃的铜溶液，使得钢垫片在高温的作用下完全熔化，铜溶液在钢垫片熔化后会快速进入导流洞，最终到达熔接腔，完成放热焊接工作。

3.2 地铁纯铜接地网材料参数

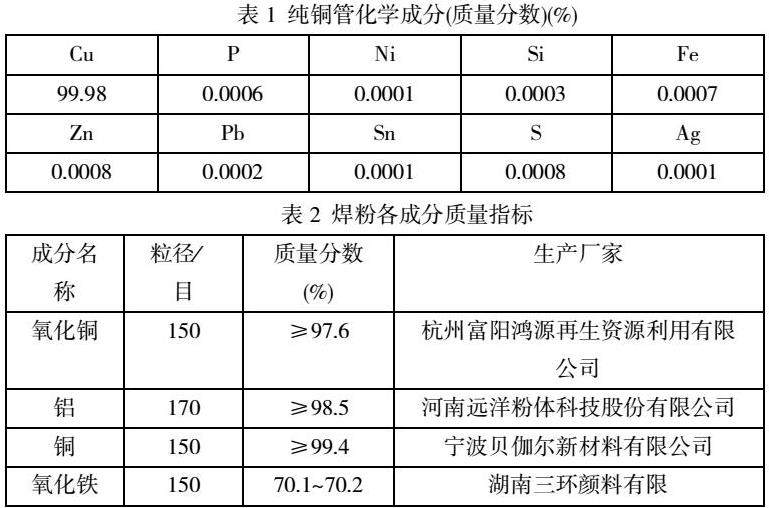

地铁接地网水平接地体与垂直接地体均使用纯铜焊接完成。纯铜作为一种化学性能非常稳定的非铁金属，不仅能够适应各种环境温度的变化，还具有抗压、耐腐蚀等优良特性。试验中焊接试件直径为35 mm，壁厚3 mm，长度1 800 mm且w（Cu）高达99.98%的T2纯铜管。在进行放热焊接试验前，利用酒精以及去离子水等对纯铜管表面实施了油污、杂质清洗与清除等操作，纯铜管化学成分见表1。

依据放热焊接原理以及地铁接地网焊接选用的焊接材料，选择的焊粉化学成分见表2。

3.3 地铁纯铜接地网放热焊接工艺参数

放热焊接的质量主要是通过焊接表面的丰满光亮度、空洞率、抗压能力及对焊点实施切割操作后剖开面的整体气孔以及瑕疵状况等体现的。而影响放热焊接效果的最关键因素就是湿气以及水气。由于水分可存在于焊粉以及模具，甚至接地网上，因而对于水气的防止与去除成为在放热焊接工作中最为关键的一步。放热焊接工作中，焊接工艺参数中预热温度、焊接速度、焊接时间等匹配不当，极易导致焊接接头空洞率超标、抗压能力下降，使焊缝表面出现过多瑕疵及形态改变。

文中将从放热焊工艺参数方面，对地铁纯铜接地网放热焊接效果进行深入研究。在对影响地铁纯铜接地网焊接效果的主要影响因素进行合理分析后，经多方面考虑，确定的放热焊接技术实施地铁纯铜接地网焊接的工艺参数见表3。

3.4 放热焊接程序

利用放热焊接技术进行地铁纯铜接地网放热焊接的程序如下：

（1）完成焊接导线、待焊接地网纯铜排、纯铜管以及模具清洁工作，分别使用钢刷、喷灯将模具的氧化层以及水分除去，并在模具内放入导线。

（2）将清理干净的地铁接地网纯铜排或纯铜管放入放热焊接模具焊腔中心。

（3）将夹具扣严，保障模具的稳定性，并在导流孔上方插入钢垫片，保障导流孔的密封性。

（4）将焊粉放入，并在焊粉上面铺盖引燃剂，铺盖完毕后，继续在模具上方铺撒引燃剂。

（5）盖上模具盖子，点燃引燃剂。

（6）约等待120s。（7）检验地铁接地网的焊接点是否符合地铁接地网工程验收标准，若符合打开模具，将模具清理干净，可继续完成焊接工作，若不符合，重新完成该铜排或铜管的焊接工作。

3.5 正交试验设计方案

正交试验方法是一种非常实用的工艺参数优化方法，利用正交试验方法对地铁纯铜接地网放热焊接工艺参数进行优化的实质是通过分析各因素以及指标间包含的规律，获取地铁纯铜接地网放热焊接工艺参数最佳值的过程，从而使得地铁纯铜接地网焊接的状态达到最优，为有效保障与提高地铁纯铜接地网焊接质量提供可靠依据。

地铁纯铜接地网的焊接质量主要受焊接时预热温度、焊接速度、焊接时间、保温时间以及压紧压力等因素影响，根据正交试验要求与实际焊接条件，经合理分析，文中确定将预热温度、焊接速度、压紧压力这3个因素作为主要试验因素，分别用D，E，F表示，用于确定不同工艺参数条件下的焊接空洞率以及抗剪强度。地铁纯铜接地网放热焊接正交试验因素水平表见表4。

4. 焊接工艺参数优化的影响分析

焊接工艺参数优化对轨道交通设备的质量、可靠性和经济性等方面产生重要影响。以下将从三个方面对焊接工艺参数优化的影响进行详细分析。

4.1 提高焊接接头质量和性能

焊接接头的质量和性能直接影响车体、轨道等重要部件的力学性能和可靠性。焊接工艺参数的优化可以改善焊接接头的微观组织和晶格结构，减少焊接缺陷的产生。通过调整参数，可以控制熔池形成和凝固过程，改善晶粒尺寸和相变行为，提高焊接接头的硬度、韧性和抗疲劳性能。这使得焊接接头能够承受更高的负荷和振动，延长轨道交通设备的使用寿命，减少维护成本。

4.2 降低焊接缺陷率

焊接过程中常常会出现气孔、夹渣、裂纹等缺陷，严重影响焊接接头的质量和性能。焊接工艺参数的优化可以有效降低这些缺陷的产生率。优化参数可以改善熔池形成和凝固过程，减少气孔和夹渣的产生。此外，优化参数组合还能减少应力集中和变形，避免裂纹的形成。通过降低焊接缺陷率，可以提高焊接接头的质量和可靠性，减少设备的故障率，提高轨道交通设备的安全性。

4.3 提高设备的可靠性

焊接接头是轨道交通设备的重要组成部分，其质量和可靠性对设备的安全性和运行稳定性起着关键作用。优化焊接工艺参数可以提高焊接接头的质量和性能，降低焊接缺陷率，从而提高设备的可靠性。对于高速列车、地铁等高负荷、高振动的设备来说，焊接接头的可靠性尤为重要。通过优化参数，确保焊接接头能够承受预期的应力和振动，减少疲劳裂纹的产生，提高设备的运行稳定性和寿命。

4.4 经济性提升

焊接工艺参数优化不仅能够提高焊接接头的质量和可靠性，还能对设备的经济性产生积极影响。首先，优化参数可以减少焊接缺陷的产生，降低维修和更换焊接接头的成本。其次，通过延长设备的使用寿命，减少维护频率和维修时间，降低设备运营成本。此外，优化焊接工艺参数还可以提高设备的工作效率和性能，增加设备的产能和利润，提高经济效益。

结论

焊接工艺参数优化是提高焊接接头质量、可靠性和经济性的重要手段。通过对焊接工艺参数的定义和选择，实验设计法、数值模拟法和人工智能算法的应用，可以得到适合焊接材料和接头要求的最优参数组合。这对于提高焊接接头质量和性能具有重要意义。

优化焊接工艺参数可以提高焊接接头的质量和性能。通过调整参数，可以控制熔池形成和凝固过程，提高接头的硬度、韧性和抗疲劳性能。这将延长轨道交通设备的使用寿命，减少维护成本，并提高设备的安全性。

焊接工艺参数的优化还可以降低焊接缺陷率。优化参数可以改善熔池形成和凝固过程，减少气孔和夹渣的产生。同时，还可以避免应力集中和变形，减少裂纹的形成。这将提高焊接接头的质量和可靠性，降低设备的故障率，提高设备的安全性。

此外，优化焊接工艺参数还能够提高设备的可靠性。焊接接头的质量和可靠性对设备的安全性和运行稳定性起着关键作用。通过优化参数，确保焊接接头能够承受预期的应力和振动，减少疲劳裂纹的产生，提高设备的运行稳定性和寿命。

最后，焊接工艺参数优化还可以提升设备的经济性。优化参数可以减少焊接缺陷的产生，降低维修和更换焊接接头的成本。通过延长设备的使用寿命，减少维护频率和维修时间，降低设备运营成本。此外，优化焊接工艺参数还可以提高设备的工作效率和性能，增加设备的产能和利润，提高经济效益。

综上所述，焊接工艺参数的优化对轨道交通设备的质量、可靠性和经济性都产生积极的影响。通过优化参数，可以提高焊接接头的质量和性能，降低缺陷率，提高设备的可靠性，并带来经济效益。因此，焊接工艺参数优化是轨道交通设备制造过程中必不可少的一步，值得重视和研究。

参考文献

[1] 张群.轨道交通焊接工艺及其价值分析[J].现代商贸工业， 2017， 38（15）：2.DOI：10.19311/j.cnki.1672-3198.2017.15.096.

[2] 王亚婷，李龙飞，郭毅.B型地铁平顶焊接变形工艺研究[C]//第二届轨道交通先进金属加工及检测技术交流会.;中国中车科技管理部;;中车工业研究有限公司，2016.

[3] 李锋平.轨道交通焊接工艺发展趋势及前景[J].电子世界， 2017（11）：1.DOI：CNKI：SUN：ELEW.0.2017-11-045.

[4] 王安平，蒋磊.铝合金MIG焊参数对焊缝成形的影响[C]//“田心杯”轨道交通金属加工技术征文大赛.0[2023-08-12].

[5] 伍鸿斌，贾罗云，许晗，等.铁路货车转向架交叉杆焊接工艺优化[J].轨道交通装备与技术， 2019（1）：3.DOI：CNKI：SUN：TDGR.0.2019-01-018.

[6] 汪洋.轨道交通高性能吸音板的优化与生产工艺研究[D].广西科技大学，2015.

[7] 单清群，江华，孙福庆.焊接电流参数对铝合金MIG焊接接头缺陷的影响研究[C]//“田心杯”轨道交通金属加工技术征文大赛.0[2023-08-12].

[8] 王仁庆.地铁车辆制动特性及电空转换参数优化分析[J].城市轨道交通研究， 2019， 22（12）：4.DOI：CNKI：SUN：GDJT.0.2019-12-024.
