摘要：本文针对导弹发射车液压系统液压油自主更换问题进行了研究。总结了全车换油、油箱换油以及整车滤油三种方法，通过实践运用，完成了在野战环境条件下基层部队液压油自主更换工作，在维护装备技战术性能上取得良好效果。

关键词：导弹发射车；液压油；自主更换

引言

ADK**防空导弹武器系统已成为陆军防空部队的主要兵器，

随着装备列装部队时间的不断增加，装备性能保持、技术维护等难题逐渐凸显。其中，导弹发射车（以下简称F车）液压系统实现发射车的展车调平、起竖调直、下放筒弹、回收托架、回收筒弹、锁紧起竖臂、撤收发射车及装卸筒弹等重要功能，系统性更换液压油一直是基层部队棘手问题，本文研究在野战环境下自主更换液压油的方法步骤，并在实际运用中取得不错效果。

1导弹发射车液压系统

1.1组成

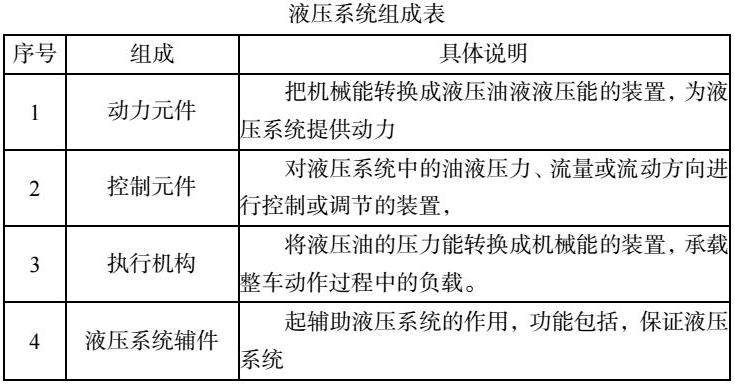

液压系统主要由动力源、控制元件、执行机构等组成。动力源为双联齿轮泵。控制元件主要包括比例溢流阀、电磁溢流阀、比例调速阀、电磁换向阀、平衡阀、单向节流阀、单向阀等，各控制元件（除平衡阀外）主要集中在油箱内。执行机构为四台支腿液压缸、两台起竖液压缸、两台下放油缸、一台锁紧油缸。液压辅件主要包括油箱、空气滤清器、液位计、测试接头、压力表、球阀等。

1.2主要技术性能

a） 主油泵：主泵排量：30ml/r；开锁泵排量10ml/r；

b）备份泵：备份主泵排量：20ml/r；备份开锁泵排量10ml/r；

c） 工作转速：2000 r/min；

d）液压系统主泵最高工作压力：16±1MPa；开锁泵工作压力：21±1MPa；

e） 控制电压：直流24V；

f）油箱有效容积180L；

g）工作介质：10号航空液压油（SH0358-95）。

h）液压颗粒度不得超过QJ2724.1-95《航天液压污染控制 工作液固体颗粒污染等级编码方法》标准规定的18/15等级；

1.3基本原理

液压系统从底盘动力系统取得动力，经过液压控制阀和油缸的能量转换和传导使液压系统能按照整车的控制要求执行相应的动作。

2液压油更换方法

F车液压油自主更换用到的工具设备器材，一是器材类，包括液压油箱内的滤芯和滤油小车滤芯；二是设备类，包括滤油小车或者液压油清洗系统；三是油料类，主要是10号航空液压油（SH0358-95）。根据F车液压系统设计原理，基于野战环境条件，主要研究了全车换油、油箱换油和整车滤油三种方法进行自主更换。

2.1全车换油模式

全车换油需要液压油约250L（23桶，10kg/桶），油箱内滤芯2个（小），车底滤芯1个（大）。换油有两种方法，一种是电源车在应急撤收模式下，压减液压缸体内液压油的方法。具体操作过程为：①F车在展开状态下，利用滤油小车抽取油箱内所有液压油；②利用电源车对F车进行应急撤收，在此过程中，F车在撤收时会将液压系统缸体内的液压油压回油箱；③抽取油箱内全部液压油；④更换液压油箱内滤芯，清洗油箱内壁和油标，去除污渍；⑤注入适量液压油，使液压油量在标准刻度位置。第二种是利用液压油清洗系统代替电源车做应急撤收操作，完成液压油更换。

该方法优点是能够最大限度的更换液压系统内液压油，特点是需要用到电源车或者液压油清洗系统作为外部动力使F车液压系统工作，从而将液压缸体内的液压油送回油箱，缺点是油料成本比较高，同时需要配备外部动力系统设备。

2.2油箱换油模式

油箱换油模式，主要是只对油箱内液压油进行更换，缸体内液压油不处理。需要液压油约110L（10桶，10kg/桶），油箱内滤芯2个（小），车底滤芯1个（大）。具体操作过程为：①F车在展开状态下，利用滤油小车抽取油箱内全部液压油；②更换液压油箱内滤芯，清洗油箱内壁和油标，去除污渍；③注入适量液压油，使液压油量在标准刻度位置。

该方法优点是能够较快地完成液压油更换，操作简单便捷，节约油料成本，缺点是液压系统缸体内液压油无法更换。

2.3整车滤油模式

整车滤油模式，主要是采用滤油小车抽取油箱内液压油，利用滤油小车的过滤功能将液压油过滤净化，尔后重新注入油箱。需要液压油约30L（2桶，10kg/桶），油箱内滤芯2个（小），车底滤芯1个（大）。具体操作过程为：①F车在展开状态下，利用滤油小车抽取油箱内全部液压油；②更换液压油箱内滤芯，清洗油箱内壁和油标，去除污渍；③使用滤油小车过滤抽取的液压油；④将过滤后的液压油重新注入油箱，并适当补充新油，使液压油量在标准刻度位置。

该方法优点是能够最大限度节约油料成本，只需补充少量液压油，缺点是液压油更换效果依赖滤油小车性能，且操作过程耗时较长。

2.4注意事项

1、全车换油时，应考虑电源车是否能多次对F车进行应急展开撤收操作；

2、油箱换油时，加入的新液压油要与原车的液压油型号、品牌一致，不同型号、品牌液压油混用情况下，由于成分差别，会缩短液压油有效使用期。

3、整车滤油时，注意更换滤油小车内部滤芯，提高过滤效果。

3结论

本文主要研究基层部队在野战环境下，如何自主更换液压油，提出了全车换油、油箱换油和整车滤油共三种模式。对三种模式详细阐述了操作步骤，分析了优缺点以及提出了注意事项，在实践运用中起到一定的指导意义，以获取更好的液压油更换效果。
