摘要：随着工业化程度的提高，环境问题尤其是空气质量问题日益受到关注。传统的空气监测系统往往功能单一，难以满足用户多样化的需求。为此，本文提出一种基于AI驱动的单片机无线空气质量监测系统方案。该系统利用高精度传感器检测污染物浓度，并通过AI模型对数据进行分析。同时，系统采用Wi-Fi通信技术将数据同步至云端，并使用LCD显示屏展示用户界面。

关键词：空气质量单片机 AI驱动深度学习

1 引言

现如今，随着科技的迅猛发展，城市化进程的加快，环境问题日益突出。人们对自身所处环境的重视程度在逐渐提高。空气是人们赖以生存的基础，因此，对空气的关注与评估十分重要。

传统的空气监测系统往往功能单一，分析深度不足，界面操作繁琐。为实现对空气质量的准确检测，智能分析，并为用户提供个性化的服务，本文提出基于AI驱动的单片机无线空气质量监测系统的方案。AI技术为系统提供了丰富的可能性，如校准传感器以提高空气监测的准确度和时效性，结合深度学习进行数据分析，提高用户界面的交互性和友好度等。

2 系统设计

2.1系统总体架构

本系统作由采集检测、数据处理分析和输出显示3部分组成。数据采集用于采集空气质量参数，数据处理部分运用AI模型对所收集的数据进行处理，并将监测数据存储在云端数据库中。输出显示部分使用LCD液晶显示屏展示空气质量检测结果。

2.1.1数据采集部分

空气中常见的污染物有PM2.5、PM10、SO2等。系统采用高精度光学PM2.5和PM10传感器、温湿度传感器、CO2传感器和SO2传感器采集空气中的PM2.5、PM10、SO2等数据，后期计算空气质量指数（AQI）提供数据依据。温湿度传感器用于检测环境温湿度的变化。

2.1.2 AI数据处理部分

利用AI进行数据处理，效率更高，总结提取规律的能力更强，可对空气质量变化趋势进行深度推理。AI模型接受并整合大量的空气质量数据，通过大数据分析和机器学习，了解不同空气质量情况的特征，从而实现对实时空气质量的评估和对未来情况的预测。

2.1.3云端存储部分

利用无线通信技术，将所采集到的数据同步至云端，以便对数据进行查看和管理，实现数据的传输和共享。Wi-Fi具有稳定性高，功耗低等优点，能快速将信息传送至云端。本设计采用Wi-Fi技术，结合物联网云平台，进行云端存储。

2.1.4用户界面部分

用户界面部分通过LCD液晶显示屏进行展示。用户界面分为多个模块，为用户提供直观可视化的信息，包括空气质量指数（AQI）、健康建议、历史数据等。与传统的用户界面相比，本系统使用AI技术优化用户交互模块，为用户提供个性化的页面和建议。

2.2 AI模型设计与优化

2.2.1 数据采集与预处理

数据的质量将直接影响AI模型的训练效果，不精确的数据可能使最终的监测和预测结果产生误差。因此，在数据采集阶段，需要确保传感器的准确性和稳定性。可通过开发自动校正算法，实时校正传感器的误差。在数据预处理阶段，可对数据进行清洗和格式化等操作，包括除去异常值和噪声数据等，以减少对后续模型训练的影响。

2.2.2 特征工程

特征工程是机器学习的关键步骤。它从原始数据中识别并提取关键特征，以提高模型的性能和准确性。

1）基础污染物浓度

通过各传感器模块，获取PM2.5、PM10、CO2、SO2等各污染物浓度的数据。

2）空气质量指数（AQI）

根据各污染物浓度，查找相应的个体空气质量指数（IAQI），用线性插值法计算具体的IAQI值，并取所有污染物IAQI中的最大值，即为AQI的值。

#）污染物浓度变化趋势

通过计算污染物浓度数据的均值、方差、标准值等基本统计量，了解数据的分布情况。同时采用时间序列分析，计算一段时间内污染物浓度的平均值，平滑短期波动，来预测污染物浓度变化的长期趋势。

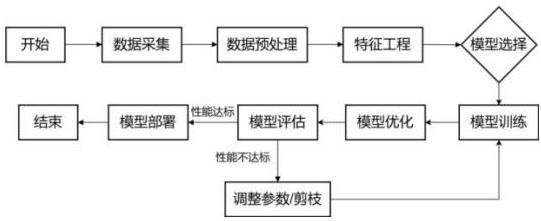

2.2.3 模型选择与训练

深度学习模型在单片机上运行可能性能不足，针对该问题，本系统计划选择简化的神经网络结构，使用轻量级模型，以降低计算复杂度，同时保持较高的检测精度。

针对空气质量监测的需求，可选择决策树、随机森林等模型。决策树的计算复杂度较低，适合资源有限的单片机，其优点包括模型简单、易于实现和部署、适合实时监测。而随机森林计算复杂度高，对硬件资源要求较高，适合性能较强的单片机。故选择决策树模型作为系统的主要模型。

决策树模型的训练过程主要包括数据准备、模型构建、模型训练等步骤。其中模型构建是最关键的步骤。在前期数据准备充足的前提下，需要选择适合单片机的轻量级算法并设置参数，通过递归划分数据集，生成初步的模型。

2.2.4 模型优化与部署

为了确保AI模型能持续高效运行，需要不断对其进行优化。在模型训练部分，可采用剪枝技术，减少不必要的计算，以降低树的复杂度。为成功将优化后的模型部署到单片机上，需要将模型转换为适合嵌入式系统的格式，并在单片机开发环境中编写适合的代码。

2.4 软件架构设计

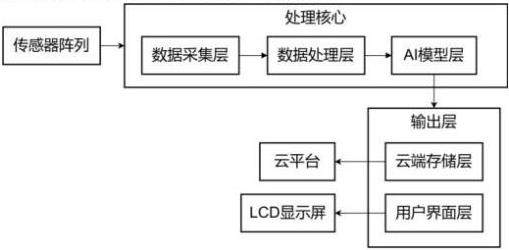

软件架构是使各模块紧密协作的关键。系统的软件架构包括数据采集层、数据处理层、AI模型层、云端存储层和用户界面层。

2.4.1数据采集层

数据采集层通过I²C或UART接口与传感器通信，定期读取PM2.5、PM10、温湿度、CO2和SO2等空气质量参数，并对采集到的数据进行初步清洗，去除异常值和噪声，确保数据的准确性和一致性。它通过单片机定期读取传感器数据，并将预处理后的结果存储在单片机中。

2.4.2 数据处理层

数据处理层根据原始数据计算出各种特征值，如AQI、污染物浓度变化趋势等。并将处理后的数据转换为适合传输和存储的格式，便于后续模块使用。该层对数据采集层的数据进行进一步的计算分析，后将数据传入AI模型层。

2.4.3 AI模型层

AI模型层利用决策树模型对处理后的数据进行实时分析，评估当前空气质量状况，并预测未来趋势。当检测到空气质量恶化时，触发预警机制，生成预警信息。该层接收来自数据处理层的特征数据，进行模型推理，并将推理结果传递给用户界面层显示，或将预警信息发送至云端存储层。

2.4.4 云端存储层

云端存储层接收来自AI模型层或数据处理层的数据，并通Wi-Fi模块将本地数据上传至云端数据库，便于远程监控和历史数据分析。

2.4.5 用户界面层

用户界面层通过LCD液晶显示屏展示空气质量指数（AQI）、健康建议和历史数据等信息。通过简单的操作界面，使用户能查询特定时间段的历史数据或获取最新的空气质量信息。该层接收来自AI模型层的推理结果，将其显示在LCD屏幕上。通过触摸输入接口，允许用户选择不同的显示模式、切换页面样式或查询历史数据。

2.5 用户界面设计

用户界面的主要功能模块包括空气质量指数、污染物浓度、健康建议和历史数据。空气质量指数显示以图表的形式显示，直观展示实时空气质量。污染物浓度以浓度变化折线图的方式展示。健康建议版块根据实时空气质量数据，为用户提供针对性的健康防护建议。历史数据查询版块为用户提供查询入口。

用户界面部分经过AI驱动的交互优化，可为用户提供个性化的服务。AI模型中的学习算法可记录用户的操作习惯并优化界面布局和内容显示。例如，若用户经常查看温湿度的数据，系统会自动将温湿度信息置顶。

3创新点与应用场景

3.1系统创新点

本系统的创新点在于将AI技术与系统设计相结合。在实时评估方面，AI模型内的算法能智能分析空气质量状况，提供更精确的数据。在异常检测方面，AI通过机器学习了解异常空气状况的特征，在必要时发出预警。在个性化建议方面，AI可根据用户偏好提供智能建议。

3.2 应用场景

本系统的应用场景广泛。在家庭环境监测方面，AI可根据空气质量指数，为用户智能推送防护建议。在工业污染监控方面，AI对工厂内各环节产生的污染物进行实时检测，并及时发送预警。在城市管理方面，AI模型可预测空气质量和污染物的变化趋势，为城市建设规划提供建议。在农业方面，AI可根据农作物生长对空气质量的要求，提供农事活动建议。

4结论与展望

4.1研究总结

本研究提出了一种基于AI驱动的单片机无线空气质量监测系统的设计方案，系统主要由数据采集、数据处理分析、云端存储和用户界面组成，通过结合先进的AI技术，优化了数据分析情况和用户交互体验。轻量级AI模型在降低计算复杂度的同时，提高了数据的准确性和实时性。AI驱动的用户界面为用户提供了个性化的布局和针对性的建议。

4.2 未来展望

本系统仍存在进一步优化的空间。可以考虑在AI模型中引入更适合单片机的算法，如卷积神经网络，使系统能分析更复杂多变的环境情况。除了现有的功能外，还可增加对其他参数的监测，如CO浓度，空气流动速率等，提供更全面的空气评估。

通过持续的研究、开发与优化，该系统将有望成为提高生活质量的重要工具，在家庭、工业、城市管理、农业等方面发挥重要作用。

参考文献：

[1]王政凯，孟文杰，袁丽春.基于STM32的图书馆学习空间空气质量监测与净化系统研究[J].微型电脑应用，2024，40（07）：5-10.

[2]李轩，李姿.基于单片机的环境监测系统设计[J].卫星电视与宽带多媒体，2019，（18）：19-20.

[3]辛静静，袁静，朱明亮，等.基于STM32智能空气净化器设计[J].电脑知识与技术，2024，20（30）：104-107.
