摘要：在现代制造业中，线切割技术至关重要，而设备故障会给企业带来损失，因此维修技术意义重大。围绕电火花线切割机床的结构与工作原理，分析解决线切割机床效率下降、精度降低等典型故障问题。关键词：电火花线切割、机床维修、机械精度、故障诊断、维修技术

一、研究背景与意义

在现代制造业蓬勃发展的浪潮中，精密加工技术已成为推动产业升级、提升产品质量的核心力量。线切割技术，作为精密加工领域的关键一环，凭借其独特的加工原理和卓越的加工精度，在模具制造、航空航天、电子设备制造等众多行业中发挥着不可替代的作用。然而，线切割设备在长期运行过程中，不可避免地会出现各种故障。这些故障不仅会影响设备的正常运行，降低加工精度，影响产品质量，甚至会导致生产停滞，这将会给企业带来不可估量的损失。因此，及时有效的维修技术对于保障线切割设备的稳定运行、提高生产效率、降低生产成本具有至关重要的意义。

高效的维修技术能够快速定位和排除设备故障，减少停机时间，确保生产的连续性。通过定期的维护和保养，可以提前发现设备潜在的问题，采取有效的干预措施，降低故障发生的概率。作为职业教师研究线切割维修技术，能够将理论知识与实践操作紧密结合，可以设计出更加贴近企业实际需求的实训项目，为学生提供更加全面、系统的学习体验，加深对专业知识的理解，提高解决实际问题的能力，为未来的职业发展打下坚实的基础，帮助学生更好地适应市场需求，提高就业竞争力。还能够促进对设备的优化和升级，提高其性能和加工精度，推动技术的革新和进步，满足企业不断发展的生产需求。因此，深入研究线切割维修技术与实践，具有重要的现实意义和应用价值。

二、电火花线切割机床结构与工作原理

电火花线切割加工（EDM）是利用电火花的放电产生的热能来实现对材料的切割、分离、去除材料的一种精密加工方法。有许多不同的叫法，例如火花腐蚀、线腐蚀、电火花腐蚀、线切割、烧丝和开模。电火花线切割技术不受材料性能的限制，可以加工任何硬度、强度、脆性的导电性质的金属材料。

线切割机床由数控系统、床身传动系统、走丝机构、冷却系统、脉冲电源等机床附件组成。数控系统是线切割机床的“大脑”，负责对整个加工过程进行全面而精准的控制。它通过接收来自编程输入的加工指令对工作台的运动轨迹进行精确规划和控制，确保工作台能够按照预定的路径和速度移动，从而实现对工件的准确切割。数控系统还对脉冲电源的放电参数进行调控，根据不同的加工需求，如加工材料的种类、厚度，加工精度和表面质量的要求等，合理调整脉冲宽度、脉冲间隔、峰值电流等参数，以达到最佳的加工效果。走丝机构是线切割设备中负责带动电极丝运动的重要部件，它的稳定运行直接关系到加工的连续性和稳定性。走丝机构主要由储丝筒、电动机、传动装置和导轮等组成。储丝筒用于储存电极丝，并在电动机的驱动下进行旋转，通过传动装置将旋转运动传递给电极丝，使电极丝以一定的线速度作往复运动（快走丝）或单向运动（慢走丝）。导轮则起到支撑和引导电极丝运动的作用，确保电极丝在运动过程中始终保持在正确的位置和方向，避免电极丝出现偏移、抖动等情况，从而保证加工的精度和稳定性。工作台是承载工件进行加工的平台，它的精度和运动性能对加工精度有着至关重要的影响。工作台通常由底座、导轨、丝杆和滑板等部分组成。底座为整个工作台提供稳定的支撑，导轨则为滑板的移动提供精确的导向，保证滑板在移动过程中的直线度和稳定性。丝杆通过与螺母的配合，将旋转运动转化为滑板的直线运动，实现工作台在 X、Y 方向上的精确位移。为了满足不同形状和尺寸工件的加工需求，工作台还配备了定位和夹紧装置，能够快速、准确地固定工件，确保工件在加工过程中不会发生位移。在加工复杂形状的工件时，工作台需要能够实现多轴联动，以完成各种曲线和曲面的切割，这就对工作台的运动精度和响应速度提出了更高的要求。脉冲电源是线切割加工的能量来源，它为电极丝与工件之间的火花放电提供所需的电能。脉冲电源的性能直接决定了加工的效率、精度和表面质量。脉冲电源的主要工作原理是将交流电转换为高频脉冲电压，通过控制脉冲的参数，如脉冲宽度、脉冲间隔、峰值电流等，来调节放电能量和放电频率。在加工过程中，脉冲电源根据数控系统的指令，在电极丝与工件之间产生周期性的脉冲放电，使工件材料在瞬间高温下熔化、气化，从而实现切割。对于不同的加工材料和加工要求，需要选择合适的脉冲电源参数。冷却系统在线切割加工中起着不可或缺的作用，它主要负责冷却电极丝和工件，同时排除加工过程中产生的电蚀产物。冷却系统一般由冷却水箱、冷却泵、管道和喷头等组成。冷却水箱用于储存冷却液，常见的冷却液有乳化液和去离子水。冷却泵将冷却液从水箱中抽出，通过管道输送到喷头，喷头将冷却液以一定的压力和流量喷射到放电区域，对电极丝和工件进行冷却，防止它们因过热而损坏。冷却液还能够将加工过程中产生的电蚀产物（如金属屑、氧化物等）冲走，保持放电间隙的清洁，确保放电过程的稳定进行。

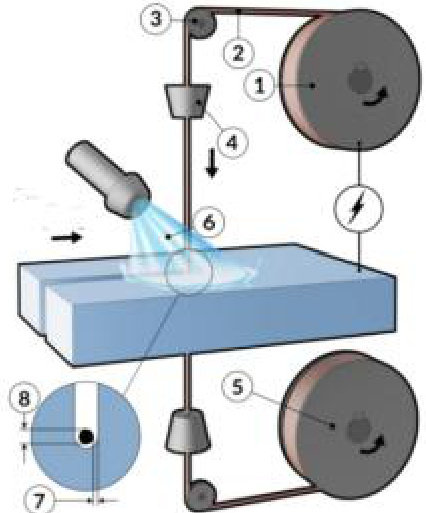

工作原理：切割丝 [2] 从线轮 [1] 经由引导轮 [3] 和控制单元 [4] 送入工作部位，最终被收集轮 [5] 收集或在消耗时切成小块。通过电源连接，使切割丝充当阴极，工件充当阳极，切割丝与工件之间的距离非常小，但没有直接的物理接触。通过施加高电压形成电弧放电。放电时产生的能量非常高，导致工件表面的金属在瞬间受热至高温状态而发生腐蚀和溶解。切割过程中使用一种非导电流体，即电介质。它将切割丝与工件隔离，使其不会与工件接触，还有助于冷却及清除碎屑，确保切割过程平稳连续。放电由电介质[6] 支持，这有助于冷却材料，该过程也可以完全浸入电介质中。腐蚀的金属颗粒被冲击波冲走，从而实现对金属工件的去除。火花隙 [7] 导致加工轮廓略大于导线 [8] 的直径。加工轮廓通常由工件在水平面内的运动来控制。电弧不断地在电极和工件之间移动，使整个切割过程能够在金属表面上形成所需的形状。

三、常见故障原因分析及维修方法

1、电器问题

（一） 线切割机效率变慢

检查方法：

（2）功能性检测：

线切割机床控制柜因电子元器件、线头、接口多，在粉尘、湿度等变化的工作环境下，易短路、接触不良、老化。长期使用会导致效率断崖式下跌。

（1）目视检测：元器件的这些老化现象可以通过目视检测发现：电容鼓包、PCB 板焦黄/碳化；接线端子氧化发黑、金属裸露；线缆外皮龟裂、铜芯变硬；接触器触点烧蚀、线圈变色。

短路检测：使用兆欧表测量线路对地绝缘电阻（＜1MΩ即异常）

（3）环境关联分析：粉尘严重会加速散热风扇、电路板的老化，典型表现就是过热保护频繁触发；湿度过大会加速继电器触点、变压器老化，从而发生绝缘击穿、误动作现象。

接触不良定位：通电状态下用红外测温仪扫描接头（温差＞15℃的节点为故

维修方法：（1）触点老化的可以用 800#砂纸打磨触点并涂抹导电膏，电容、线缆老化可以用相同规格产品维修替换。（2）在安全断电的情况下找到短路点，修复或更换损坏部分后，逐步恢复供电。（3）粉尘控制：每月用空气压缩机清理柜体，重点部位加装目数≥200 的防尘网；放置硅胶干燥剂（每立方米 50g）或安装自动除湿机可有效防潮。

2、线切割机床绝缘性变差

线切割机床作为放电加工设备，为了保证钼丝与工件的充分放电，必须保证机床的绝缘性。容易出现问题的部位如下：（1）工作台等高架的绝缘性，工作台上用于承载工件的等高架有上下两块组成，中间是起到绝缘作用的胶木或橡胶材料，当线切割机床长期使用过脏后，就会导致该位置的绝缘性变差，从而影响放电加工效率。（2）导电块的绝缘性，线切割导电块是由导电棒通过导电块座固定在机床上，橡胶导电块座的作用就是保证导电块的绝缘性，进而保证钼丝与机床的绝缘，如果导电块太脏，导致导电块与机床绝缘性变差或短路，也会导致放电加工效率变慢。（3）运丝筒绝缘性，运丝筒也叫储丝筒，作为钼丝承载和传动的载体，储丝筒的绝缘性也非常关键，储丝筒与机床一般由胶木来组装绝缘，如果储丝筒位置过脏，影响了丝筒与机床的绝缘性，也会导致放电加工效率变慢。

检测维修方法：

（1）使用兆欧表（500V 档）测量上下两块间绝缘电阻，若＜5MΩ即需进行绝缘处理。卸下等高架固定螺栓，分离上下金属板，用无水乙醇超声清洗胶木层30 分钟，绝缘层磨损处涂覆环氧树脂（耐温＞120℃），组装后测试绝缘电阻（ MΩ）。污染物主要是电蚀粉末和冷却液残留，可以加装防溅挡板（聚四氟乙烯材质），每周用压缩空气吹扫等高架缝隙，来保证其绝缘性。

（2）断电状态下，用万用表蜂鸣档测导电块与机床外壳，发出蜂鸣声即短路。观察导电块状态，先用电子清洁剂喷涂擦拭橡胶座，检测其老化状态，必要时更换导电块座，优选硅橡胶材质的。若出现金属导通现象，则需整体更换导电块组件，甚至改用陶瓷绝缘座。

（3）移除钼丝后，用塞尺检测胶木垫片厚度，若小于 2mm 则需更换。金属接触面用 800#砂纸去除氧化层，更换介电强度＞15kV/mm 的云母垫片，然后空载运行 30 分钟观测温升变化，ΔT＜8℃为合格。

（二）线切割机床精度降低

1、机床的机械结构磨损是精度下降的重要原因之一。机床的导轨、丝杠等关键部件在长期使用中会逐渐磨损，会直接影响工作台运动的矢动量和定位精度，导致传动精度降低，进而造成加工误差。

检测维修方法：（1）观察导轨表面是否有划痕、拉伤、变形、锈蚀或局部磨损，特别要注意导轨的工作表面，尤其是经常与滑块或工作台接触的部位。用塞尺测量导轨与滑块之间的间隙。在不同位置进行测量，对比标准间隙值，若间隙超出允许范围，说明导轨存在磨损。一般来说，普通线切割机床导轨间隙允许值在 0.05 - 0.1mm 左右，超出该范围则需调整维修。使用水平仪检测导轨的直线度误差，判断是否超出允许范围（一般要求≤0.02mm/m）。对于轻度磨损的导轨，可以采用研磨或刮削的方法修复表面精度。刮去导轨表面的高点，研磨去除磨损层，恢复表面平整度和粗糙度，使导轨表面达到要求的精度。如果导轨磨损严重，无法通过修复恢复精度，则需要更换新的导轨。更换时，要选择与原导轨规格型号相同的导轨，并确保安装精度。安装过程中，需要使用水平仪、百分表等工具进行精确调整，保证导轨的水平度和直线度。

（2）手动转动丝杠，感觉其转动的平稳性和阻力。若发现有卡顿、不顺畅或阻力异常变化，可能是丝杠磨损或有杂质进入。将百分表固定在机床床身上，使表头接触丝杠轴颈表面。缓慢转动丝杠，观察千分表的读数变化。若读数波动较大，说明丝杠存在圆度误差或磨损不均匀，一般要求丝杠的圆度误差不超过 0.01mm。用百分表检测丝杠的轴向间隙，若间隙超过0.02mm，需考虑调整或更换。如果丝杠表面只是有轻微的划痕或粗糙度变化导致圆度误差，可采用抛光的方法进行处理。使用抛光轮或砂纸，在丝杠表面进行精细抛光，去除表面的微小瑕疵，提高表面光洁度，从而改善丝杠的圆度。抛光时要注意力度均匀，避免造成新的圆度误差。对于磨损较为严重但仍有修复价值的丝杠，可以采用电镀的方法进行修复。当丝杠磨损严重，如螺距误差过大、表面磨损无法修复时，应及时更换新的丝杠。更换丝杠时，要注意选择合适的丝杠精度等级，并进行正确的安装和调试。安装后，需要进行空载和负载运行试验，检查丝杠的传动精度和稳定性。

2、控制系统的问题也不容忽视。控制系统是机床的大脑，负责指令的发出和执行。长期使用中，控制系统可能会出现软件故障或硬件老化，导致控制精度下降。此外，控制软件的版本过旧也可能存在未修复的 bug，影响机床的加工精度。3、电极丝(如钼丝)的状态对加工精度也有显著影响。电极丝的拉力和张力不均匀会导致加工过程中的振动和偏移，从而降低加工精度。同时，电极丝的磨损和老化也会直接影响放电效果，进而影响加工质量。

维修方法：更换电极丝。检查线切割机床的张力机构是否正常工作。如果是采用配重块来提供张力，要检查配重块的重量是否合适，以及悬挂系统是否灵活，如有问题及时调整或更换部件，使电极丝获得均匀且稳定的张力。对于使用弹簧等弹性元件提供张力的机构，要检查弹簧的弹性是否良好，如有疲劳或损坏，应更换弹簧。

4、工件材料的问题也是导致加工精度下降的原因之一。不同材料的熔点、汽化点、导热系数等物理特性不同，对加工参数的要求也不同。如果材料选择不当或材料本身存在缺陷(如厚度不均匀、硬度差异大等)，都会导致加工精度下降。5、环境条件的变化也会对机床的加工 生影响。温度和湿度的波动会影响机床的机械性能和电气性能，进而影响加工精度。因此，维持稳定的工作环境对于保证机床的加工精度至关重要。

综上所述，数控线切割机床在长期使用过程中出现精度下降的原因主要包括机械结构磨损、控制系统问题、电极丝状态不佳、工件材料问题以及环境条件变化等。为了保持机床的加工精度，需要定期进行维护保养、更新控制系统和电极丝、合理选择工件材料并控制环境条件。

（三）高频不打火

1.高频电源内部的电子元件损坏。使用万用表检测高频电源的输出电压和电流，看是否在正常范围内。检查电源内部的电子元件，看是否有明显的损坏迹象，如电容鼓包、电阻烧焦等。对于一些无法直接观察到的元件，可以使用专业的电子检测仪器来检测其工作波形是否正常。更换损坏的电子元件。如果是功率管损坏，要选择与原型号相同或性能相近的功率管进行更换。在更换电容和电阻时，要注意其参数的匹配。对于控制电路的故障，需要根据具体的故障现象和检测结果，对相应的电路进行修复或更换。

2.检查机床的高频控制部分，包括运转接通高频，换向断高频以及手动开关高频。一般的故障最多的就是换向开关常闭点不通引起无高频现象，表现为无高频但丝筒还能正常换向，这种情况更换换向开关就好。

3.冷却液不足或供给异常。

液面低于最低工作液位，导致放电区域介质不连续。解决办法：补充冷却液至标准液位。当冷却液流量＜2L/min 时可以认定为流量不足，检查喷嘴滤网是否堵塞，可以用φ0.5mm 钢丝疏通喷油嘴，200 目的过滤网建议每班清理。

参考文献：

[1] GB/T 5291-2018《电火花线切割机精度检验》

[2] JB/T 10082-2010《电火花线切割机床安全防护技术条件

3] 张伟等. 线切割机床导轨磨损补偿技术研究[J]. 机械工程学报, 2021(5): 45-50.

[4] Chen L. Thermal error modeling of EDM machine tools[J]. International Journal of Machine Tools and Manufactur e, 2022(180): 103-115.

[5] 王建军. 电加工设备维修手册[M]. 北京: 机械工业出版社, 2019.

[6] 中国机床工具工业协会. 2023 年中国电火花加工行业发展白皮书[R], 2023.
