摘要：随着数据中心的不断发展和IPv6的普及，Segment Routing IPv6 （SRv6）开始在现代数据中心网络设计中扮演着至关重要的角色。本文旨在探讨SRv6在数据中心设计中的应用，重点分析其在简化网络架构、提高路由效率和优化网络性能方面的潜力。首先，本文简要介绍了SRv6的基本原理，包括其独特的头部结构和路由机制，接着，探讨了SRv6在数据中心网络设计中的实际应用，通过典型的案例研究，展示SRv6如何在实际环境中提升数据中心的灵活性。最后，本文对SRv6在未来数据中心网络设计中的潜在发展方向进行了展望，强调了持续研究和创新在推动网络技术发展中的重要性。通过本研究，我们旨在为网络工程师和数据中心网络发展提供关于SRv6实施的见解和实用指导。

关键词：IPv6，SRv6，Segment Routing

1 引言

在现代网络架构的演进中，数据中心作为信息技术的核心，正经历着前所未有的变革。随着云计算技术的迅猛发展，数据中心面临着日益增长的数据流量和日趋复杂的网络管理需求。在这一背景下，IPv6因其更大的地址空间和更高的效率而成为网络设计的重要组成部分。传统的IPv6网络在处理大规模、高复杂性的数据流时存在诸多挑战。为解决这些问题，Segment Routing IPv6 （缩写：SRv6） 应运而生。

SRv6是一种创新的网络技术，它通过引入一种简化且高效的路由方式，旨在优化大规模网络的性能和可管理性。

本文的目的是探索SRv6在数据中心设计中的应用及其潜在的优势。通过详细分析SRv6的工作原理和功能，以及在实际数据中心环境中的应用案例，旨在为网络工程师和数据中心网络中提供一个关于如何有效利用SRv6技术的综合视角。

2 SRv6技术细节[280]

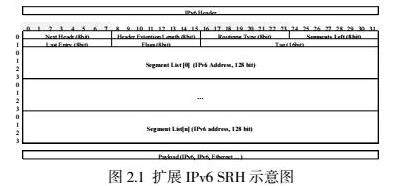

SRv6是一种先进的网络技术，它在传统的IPv6协议基础上加入了分段（Segment）路由的概念。SRv6网络中的每个网络设备，由全域唯一的一个ID进行标识（SID，Segment Identifier）。SRv6技术允许网络管理者指定一个由多个“段”（即特定的网络操作或路径）组成的端到端路径。每个段都是通过一个IPv6地址来标识，这些地址被编码到IPv6包头的扩展头SRH（Segment Routing Header）中，从而指导数据包在网络中的传输路线。

SRv6 uSID （IETF Draft）在SRv6 SID基础上提出了“微分段”（Micro-Segment）的概念，结合使用IPv6 Header中的DA地址和SRH中Segment List进行编码，以更简短的编码方式进行编码，更高效地使用地址空间。

2.1 基本原理

SRv6的核心是其能够将复杂的网络操作简化为一系列预定义的路径。在SRv6架构中，每个网络节点设备（如路由器或交换机）都被分配一个同域内唯一的IPv6地址，这个地址同时也是该节点设备的SRv6 SID。网络中的每个SRv6 SID都能识别并执行编码在数据包中的SRv6指令。这些指令确定了数据包在网络中的具体路径，从而实现更加灵活和高效的路由决策。

2.2 路由机制

SRv6的路由机制基于“段列表”（Segment List），它由一系列SRv6端点地址组成，定义了数据包在网络中的转发路径。当一个数据包进入SRv6网络时，它的头部会被附加SRH并在其中附带一个段列表。每当数据包到达列表中的一个段，该段就会被从列表中移除，数据包接着被转发到下一个段。这种方式使得SRv6能够灵活地处理各种网络场景，如负载均衡、故障恢复和流量工程。

2.3 SRv6与传统路由技术的比较

与传统的MPLS（多协议标签交换）和普通的IPv6网络相比，SRv6提供了更高的灵活性和扩展性。MPLS依赖于标签来指导数据包的路由，而SRv6则使用IPv6地址进行同样的工作，减少了对专门硬件的依赖。此外，SRv6的设计使其能够更好地集成到现有的IPv6基础设施中，而不需要大规模的网络升级，这对于希望逐步过渡到更先进网络技术的组织尤为重要。

SRv6的主要优势在于其高度的灵活性和简化的网络管理。通过使用IPv6地址作为路由和策略执行的基础，SRv6能够支持复杂的路由策略，同时保持网络架构的简洁性。此外，SRv6提供的端到端路径控制能力，使得网络操作者能够更精确地控制数据流，从而优化性能并提高网络的整体效率。

3. SRv6在数据中心的应用案例

SRv6的应用案例展示了这一技术在现实世界中的实际效果和收益。以下是两个典型的应用案例，它们揭示了SRv6在数据中心设计和运营中的潜力。

3.1案例一：云服务商基于SRv6 uSID的TE跨AZ DCI路径选择

背景：同一Region提供双AZ或多AZ网络能力是大型云服务提供商的网络高可用保障的核心能力，但随着业务量的发展云服务商需要对夸数据中心出入向流量实现在DCI链路之间的灵活调配，此时使用传统技术商面临着网络效率低下和管理复杂性增加的问题。

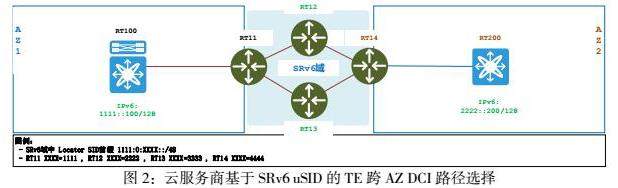

实施SRv6：云服务商在跨AZ数据中心实施SRv6技术，结合TE策略技术使跨数据中心路径选择更加灵活，如图2所示。整体网络使用SRv6和微分段（uSID）技术，路由器RT100代表云数据中心的AZ1，路由器RT200代表云数据中心的AZ2，DCI部分由RT11、RT12、RT13、RT14四个路由器共同组成，RT11-14四个路由器采用SRv6和微分段（uSID）技术组成SRv6域。

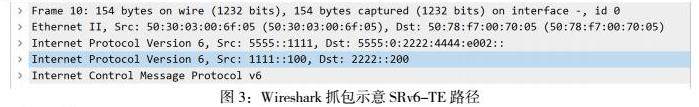

通过配置实施SRv6后，可在SRv6域中实现AZ1中RT100与AZ2中RT200路由控制，同时结合微分段技术（uSID）可控制或减少SRH的引入，如图3所示，在RT11与R12相连的网络接口上抓包分析，可确认到uSID在抓包中的体现情况。

效果评估：

简化网络管理和调度的灵活性：SRv6的分段路由简化了跨多个区域的流量管理，减少了网络管理的复杂性，同时结合流量工程TE技术可进一步提升在夸数据中心过程的路径灵活调度。同时在长期成本节约，SRv6帮助降低了运维成本，特别是在网络维护和故障排除方面。

3.2案例二：云服务商基于SRv6的Linux操作系统可编程网络选路

背景：在云数据中心中各业务系统通常在Linux操作系统主机上进行部署，网络转发路径完全依靠于基础层网络设备作为承载，业务系统之间相互访问的灵活性由网络设备的路由决定，各业务无法实现按业务自由控制。

实施SRv6：通过在数据中心核心网络中实施SRv6做为基础传输网络，再通过在Linux操作系统上使用SRv6技术，可实现各业务系统处自由选路能力，提高数据转发由业务控制的灵活性。整体网络使用SRv6术，由核心交换机CO01、CO02、接入交换机POD-03、POD-04代表两个不同的业务POD，整体组成核心交换网络使用SRv6技术组成SRv6域。Linux主机LNX01、LNX02代表业务主机，分别位于POD-03和POD-04之下，网络拓扑和IPv6地址信息如图4所示。

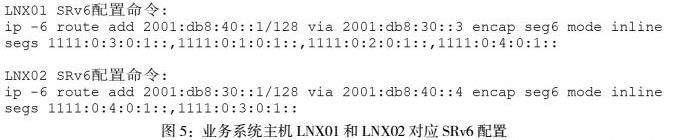

通过配置实施后，可在代表业务系统的主机LNX01和LNX02上分别实施SRv6，如图5的所示，由业务系统LNX01控制LNX01访问LNX02路径由交换机POD03 ->交换机CO01 ->交换机CO02 ->交换机POD04；由业务系统LNX02控制LNX02访问LNX01路径由交换机POD04 ->交换机POD03。

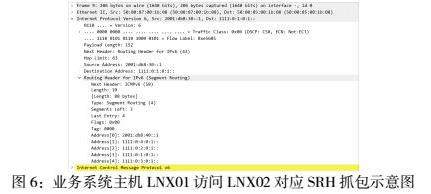

在交换机POD03与交换机CO01相连的网络接口上抓包分析，可确认到SRH中Segment List在网络数据包中的体现情况，如图6如示。

效果评估：

网络路径业务控制灵活性提升：随着业务的不断扩展，SRv6使得业务层可以通过业务自身的需求以更灵活地方式，控制业务流量访问路径，而基础网络仅需要保持SRv6基础能力无需重大的网络结构调整，完全保障了业务系统网络路径自行控制的能力。

以上案例展示了SRv6在数据中心不同场景中的应用，案例表明，SRv6不仅能够适应不同规模和类型的网络环境，还能针对特定的业务需求提供定制化的解决方案。未来的研究和应用将继续探索SRv6在数据中心设计中的进一步潜力，尤其是在网络安全、性能优化、成本效益以及面向业务的SDN自动化控制方面。随着技术的不断发展和完善，预计SRv6将在更多数据中心中得到应用，并在网络技术领域发挥更加关键的作用。

4 结束语

SRv6作为一种新兴的网络技术，其在数据中心设计中的应用展现了显著的价值和潜力。SRv6通过其创新的分段路由机制，不仅提高了网络的灵活性和效率，还简化了网络管理，这在处理今日数据中心面临的海量数据和复杂网络需求时尤为重要。

SRv6通过优化路径选择和流量管理，显著提高了数据传输的效率和速度。这对于高带宽、低延迟的数据中心网络环境至关重要。同时SRv6使网络路径和策略的配置更加灵活，简化了大规模网络的管理。在成本效益方面，初期可能需要投资于硬件升级和人员培训，但长远来看，SRv6能够降低网络运维成本，尤其是在减少网络复杂性和提高故障恢复效率方面。

未来研究的可能方向：优化实施策略，未来的研究需要聚焦于如何更高效地实施和部署SRv6，包括最佳实践的开发、自动化工具的创新以及实施成本的降低。在安全性加强和标准化方面，随着SRv6的广泛应用，需要更多的研究来强化其安全性，包括开发新的安全协议和增强现有安全措施。同时，推进SRv6的标准化过程也是未来研究的重要方向。在集成先进的AI技术方面，利用人工智能和机器学习技术，未来的SRv6网络可以实现更智能的流量分析、故障预测和自动化管理。

总结而言，SRv6在数据中心设计中展现了其强大的潜力和多方面的价值。未来的研究和发展将不仅聚焦于技术本身的改进和优化，还将包括如何更好地将这一技术融入现有和未来的网络环境，以及如何解决与其实施相关的挑战。随着技术的进步和应用的深入，SRv6有望在数据中心网络设计中扮演更加重要的角色，推动网络技术向更高效、灵活和安全的方向发展。

参考文献

[1] （比）克拉伦斯·菲尔斯菲尔斯，Segment Routing详解，人民邮电出版社，2017

[2] （比）克拉伦斯·菲尔斯菲尔斯，Segment Routing详解流量工程，人民邮电出版社，2019

[3] Network Programming extension： SRv6 uSID instruction-ietf.org，[OL].（2023-12-13）[2023-12-15].https：//datatracker.ietf.org/doc/draft-filsfils-spring-net-pgm-extension-srv6-usid

[4]张丁源，罗琴.基于分段路由的跨域数据中心网络关键技术，西南石油大学计算机科学学院，网络安全技术与应用. 2020（02）：11-12
