摘要：目前设计的集中式相控阵天线FPGA程序升级系统采集时间过长，本文通过FPGA程序升级实现对天线系统的灵活性和可维护性的改进，采用FPGA作为可编程硬件平台，引入更新程序实现相控阵天线的信号处理算法和控制逻辑的升级，通过在FPGA上实现相控阵算法的硬件加速，提高信号处理效率，从而增强天线系统的性能。FPGA的可编程性使得系统能够灵活应对不同的通信需求和环境变化，通过在线升级实现系统功能的持续优化。实验结果表明，本文设计的集中式相控阵天线FPGA程序升级系统信号处理能力更强，能够在短时间内实现数据采集，从而更好地适应不断变化的通信标准和技术要求。

关键字：集中式，相控阵天线，FPGA，程序升级

0 引言

在现代通信系统中，相控阵天线技术得到了广泛的应用，为实现高效的信号处理和波束形成提供了关键支持。随着通信需求的不断演进和技术的日新月异，人们对相控阵天线系统的灵活性和性能提出了更高的要求[1]。本文通过融合现场可编程门阵列技术，实现对相控阵天线系统的灵活性增强和性能优化，引入FPGA可编程硬件平台，为系统提供了卓越的并行计算和实时处理能力，使其能够适应多样化的通信需求和场景。通过程序升级机制进一步增强系统的可维护性和可扩展性，使其能够随时接受新的功能、算法或协议的集成通过实验和性能测试，评估其在面对不同通信需求和场景时的适应能力，探讨系统在频率变化、多用户环境、噪声干扰、动态网络配置等方面的性能表现，全面了解其在现实应用中的潜力和局限性。本文的研究为相控阵天线系统的未来发展提供有力的支持，并为满足不断演进的通信标准和需求做出贡献。

1 FPGA程序升级系统架构

1.1FPGA在相控阵天线中的角色

相控阵天线是一种通过调整每个天线元素的相位来实现波束形成的系统，在运行过程中允许天线系统聚焦信号方向，提高性能和灵活性。FPGA负责实时计算和调整每个天线元素的相位，形成所需的波束，通过提取、处理和优化从各个天线元素接收到的信号，实现复杂的信号处理工作，这是相控阵系统的核心功能，使其能够跟踪和定向信号[2]。同时FPGA能够协调相控阵系统中各个部分的工作，确保它们在同步和协同作用下正常运行，采用软件定义的方法，使得相控阵系统的功能可以通过软件进行升级和修改，而无需更改硬件，运行过程可以在线进行，相控阵系统通常需要高度实时性能，FPGA具有较好的并行处理能力，延迟特性更低。通过资源优化确保相控阵系统在有限的硬件资源下，实现高性能的波束形成和信号处理。

1.2硬件加速的优势

FPGA程序升级系统架构中使用硬件加速具有许多优势，主要体现在在性能、灵活性和功耗方面。FPGA以硬件并行的方式执行任务，可以同时处理多个数据流和执行多个操作，这使得在相同时间内处理更多的数据成为可能，提高了系统整体的处理能力。FPGA硬件加速可以实现非常低的处理延迟，相对于一些通用处理器，硬件加速可以更快地执行特定任务，适用于对实时性能要求较高的应用，如信号处理、图像处理等。FPGA的可编程性使其能够根据特定任务的需求进行定制化，通过重新编程FPGA，可以快速实现新功能、算法或协议的支持，而无需更改硬件设计[3]。FPGA通常在执行特定任务时比通用处理器更加功耗有效，由于其硬件加速的特性，它可以以更少的功耗完成相同的任务，这对于移动设备、嵌入式系统等有限能源环境下的应用尤为重要。硬件加速允许将特定任务的算法以高度并行化的方式实现，这种并行性使得在短时间内处理大量数据成为可能，提高了系统的整体效率。FPGA的硬件加速可以满足对实时性能要求较高的应用，如通信系统、雷达系统等，在非常短的时间内响应和处理输入，确保系统在实时任务中表现优异。FPGA的可重构性使得在系统运行时能够灵活地改变其功能，这对于动态环境和需求变化频繁的应用非常有利。

总体而言，硬件加速在FPGA程序升级系统中提供了一种强大的方式，能够充分利用硬件资源，提高系统性能，并在不同应用场景下保持灵活性和定制性。

1.3程序升级的必要性

系统在运行中需要新的功能、算法或协议的支持，通过程序升级，可以快速而方便地引入这些新特性，长时间的运行会带来一些缺陷或漏洞，通过程序升级，可以及时修复这些问题，提高系统的可靠性和稳定性，针对新的安全威胁和漏洞，程序升级可以引入安全性更新，加强系统的抵御能力，防止潜在的安全风险[4]。

针对系统的性能瓶颈或效率低下的部分，通过程序升级可以实现优化。行业标准和通信协议可能会发生变化，通过程序升级，系统可以适应新的标准和协议，确保与其他设备或系统的兼容性。FPGA系统可能需要对硬件资源进行更有效的管理和分配，通过程序升级，可以实现对硬件资源的重新配置和优化，适应不同的工作负载。系统的需求可能会发生变化，需要在不更改硬件的情况下进行调整。程序升级使得系统具有更高的灵活性和定制性，能够适应不同应用场景的需求。通过程序升级，可以增加对系统遥测和监控的支持，帮助系统管理员更好地了解系统状态和性能，以便进行优化和故障排除[5]。

2 集中式相控阵天线FPGA程序升级系统软件设计

2.1 硬件加速算法设计

确定升级的目标和需求，例如：新的信号处理算法、波束形成技术、或者对实时性能的更高要求等，分析当前的FPGA硬件资源，包括逻辑单元、存储器、DSP（数字信号处理器）资源等，评估硬件资源的利用率，确定是否需要进行硬件加速。通过高度并行化和优化设计硬件加速算法，将其映射到FPGA硬件结构上，充分利用FPGA的并行计算能力。利用FPGA的并行性，将算法分解为多个并行阶段，利用流水线设计提高系统的吞吐量，确保在相同的时钟周期内处理更多的数据。采用小数乘加运算计算单元移相码，计算公式如下所示：

优化数据流，确保数据在硬件内部高效地流动。确保硬件加速算法能够在非常短的时间内完成计算，这对于相控阵天线等需要实时处理的应用至关重要，因此在优化过程中需要考虑实时性能要求。在设计之后，进行系统级别的测试和验证，在实际硬件上进行仿真和验证，确保硬件加速算法满足预期的性能和准确性。考虑硬件加速算法的安全性，避免潜在的安全漏洞，同时，确保硬件加速算法的可维护性，使得将来的升级和修改更加容易。设计支持在线升级的机制，以便在不中断系统运行的情况下进行硬件加速算法的更新。

2.2 FPGA程序结构和模块划分

本文设计的FPGA程序模块由顶层模块、通信接口模块、时序管理模块、状态机模块、数据存储模块、调试和性能监控模块以及配置和控制模块组成。顶层模块是FPGA设计的入口点，负责整体系统的控制和协调，内部包含全局时钟分配、I/O 接口、状态机等，顶层模块能够将整个FPGA程序划分为更小的模块，以便更好地组织和管理整个设计。如果系统需要与其他设备或模块进行通信，通信接口模块负责管理通信任务，完成数据输入输出接口、通信协议处理等工作。时序管理模块负责管理时钟信号、时序约束和数据流控制，确保系统在时钟同步和数据传输方面具有稳定性。如果系统有状态变化或者需要处理不同的操作阶段，状态机模块可以用于管理这些状态。状态机模块通常通过状态转换图来设计。存储模块利用缓存、寄存器文件、RAM等数据，存储和管理系统中的数据，配置和控制模块用于管理FPGA的配置信息，包括FPGA的初始化、重新配置和对其他模块的控制。

2.3 在线程序升级的实现

在程序设计阶段考虑模块化，确保系统的各个部分都能够独立地进行升级。采用双镜像策略，即在系统中保留两个版本的程序，系统运行时，其中一个版本工作，另一个版本进行升级，升级完成后，切换到新版本。使用明确的版本控制和标识方法，确保系统能够正确识别和加载新的软件版本。实施安全性措施，以防止恶意软件升级或升级失败，在升级过程中，验证新版本的完整性和合法性，防止损坏或非法的升级。在升级前进行备份，以便在升级失败时能够回滚到之前的工作状态，备份机制是保障系统可靠性的关键。设计错误处理机制，及时检测升级中的错误并采取相应的措施。确保在升级失败时系统能够自动或手动恢复到稳定状态。实现动态加载和替换模块的能力，以便在运行时替换部分程序而不影响整个系统的稳定性设计稳健的通信协议和接口，支持升级过程中的数据传输，确保通信协议能够适应不同网络环境和传输介质。提供用户通知机制，告知用户系统将进行升级，在升级过程中提供反馈，确保用户能够了解升级的进度和结果。如果升级涉及到文档的更改，确保在线文档也能够及时更新，以便用户能够获取最新的信息。集成性能监控和日志记录机制，以便在升级期间收集有关系统行为的信息，有助于排除问题和优化升级流程。

3实验研究

为了验证本文设计的集中式相控阵天线FPGA程序升级系统的实际应用效果，选用传统的升级系统进行对比实验，分别检测信号处理性能、FPGA可编程性灵活性以及对不同通信需求的适应能力。

3.1信号处理性能检测实验

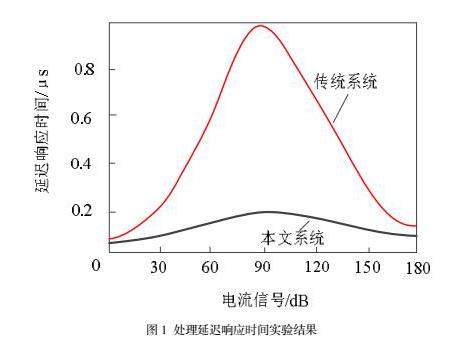

在FPGA程序升级系统中设置实验参数，使用仿真工具对系统进行仿真，以验证算法的正确性和性能，评估系统的实时性能，得到的处理延迟响应时间实验结果如下图1所示：

观察图1可知，本文设计的集中式相控阵天线FPGA程序升级系统延迟响应时间低于0.2μs，传统系统响应时间最高超过0.8μs，由此证明本文设计的系统具有更好的响应能力。FPGA（现场可编程门阵列）具有卓越的并行计算能力，可以同时处理多个任务和信号流。相较于传统的串行处理系统，FPGA能够充分发挥并行性，加速信号处理过程，提高整体的信号处理能力。

进行在线程序升级实验，评估升级过程中系统的稳定性和性能。检查升级后的系统是否能够正确运行，并且没有引入新的错误。FPGA的硬件加速特性使得它能够提供卓越的实时性能和低延迟。在需要快速响应和实时信号处理的通信系统中，FPGA能够更加高效地完成任务，从而提升整体系统性能。FPGA的架构支持多任务并发处理，可以同时执行多个任务而不影响性能。在通信系统中，特别是在多用户环境下，FPGA的多任务处理能力能够更好地满足系统的并发处理需求。

3.2 FPGA可编程性灵活性检测实验

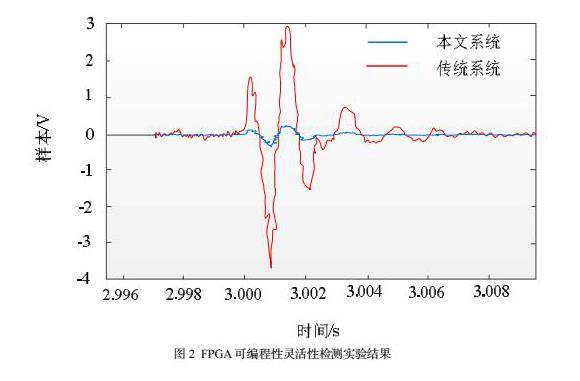

在实验中监测FPGA资源的使用情况，分析逻辑单元（LUT）、寄存器、存储器等运行状况，了解系统对FPGA资源的利用程度。测试FPGA在不同时钟频率下的性能，逐步增加或减小时钟频率，观察系统的稳定性和性能。FPGA可编程性灵活性检测实验结果如下图2所示：

根据上图可知，本文设计的系统在运行过程中稳定性更高。FPGA的主要特点之一是其可编程性。通过使用硬件描述语言（HDL）如Verilog或VHDL，用户可以设计和实现特定的信号处理算法，甚至在运行时进行在线程序升级，灵活地适应不同的通信标准和算法需求。传统系统通常需要重新设计硬件或进行大规模的软件调整，而FPGA则可以在不更换硬件的情况下进行快速、实时的可编程性调整。

3.3系统对不同通信需求的适应能力检测实验

在实验中模拟不同的通信场景，如高噪声环境、频率变化、多路径传播等。确保场景模拟具有代表性，涵盖系统可能面临的各种通信情况，测试系统对于信号参数变化的适应性，如频率、带宽、调制方式等，观察系统在不同参数下的性能表现。考虑在实验中改变天线的配置，分析天线元素的位置、数量等。评估系统对于不同天线配置的适应能力，模拟多用户同时使用的情况，测试系统在高负载环境下的性能。

集中式相控阵天线FPGA程序升级系统采用了在线程序升级机制，使系统能够在运行时动态配置和适应。这种灵活性使得系统能够适应不同的通信需求，包括频率变化、多用户环境、噪声干扰等复杂场景。通过在FPGA上实现硬件加速算法，集中式相控阵天线系统可以更高效地执行复杂的信号处理任务。这使得系统能够更好地适应不同通信标准和场景，提高了信号处理的精度和速度。

综上所述，集中式相控阵天线FPGA程序升级系统的设计在提升信号处理能力、灵活性和适应能力方面具有明显的优势，使其成为应对多样化通信需求的理想选择。

4结束语

本文以FPGA技术为核心设计了一种新的升级系统，通过程序升级机制实现了对相控阵天线系统的灵活性增强和性能优化，在频率变化、多用户环境、噪声干扰、动态网络配置等方面，系统展现了出色的性能表现，其灵活的配置能力、实时处理能力以及对多样化通信标准的支持，使其在面对复杂通信场景时表现出色，在动态变化的工作负载和配置环境中能够灵活适应各种不同的要求，为用户提供了更广泛的通信解决方案。

参考文献

[1]孙洪涛，李望荣.一种高速更新FPGA程序的异构控制系统设计[J].信息技术与信息化， 2022（7）：161-163.

[2]石英，陈心浩，倪文军，等.基于FPGA与LabVIEW的虚拟示波存储系统设计[J].实验室研究与探索， 2023， 42（4）：21-26.

[3]周云松，黄维雄，刘骁知，等.FPGA分布式系统的固件升级设计[J].电子与封装， 2022， 22（10）：26-30.

[4]陈某舟.基于UDP的FPGA远程升级系统设计[J].单片机与嵌入式系统应用， 2023， 23（2）：80-82.

[5]封淑青，廖润贵，周威威，等.多通道相控阵天线数字波束合成技术及实现[J].上海航天（

作者简介：夏磊（1990.06）男，汉，安徽滁州人，本科，工程师，目前从事相控阵天线测试、微波测试方面研究。
