摘要：雷达系统作为一种重要的远程感知技术，在军事 、民用及科研领域具有广泛的应用，然而，由于环境因素、设备老化或技术限制等多种原因，雷达探测性能可能会出现下降现象。本文深入分析雷达探测性能下降的原因，对现有雷达系统的性能参数进行监测与分析，识别出导致性能下降的关键因素，通过对这些因素的深入研究，探讨了环境条件、设备健康状态和技术创新等方面对雷达性能的影响机制。对接收机、信号处理、发射机和馈线组件存在的异常进行分析。本文对于解决雷达探测性能下降问题具有一定的理论与实践价值，为提高雷达系统的稳定性和可靠性提供了有益的指导。

关键字：雷达探测；探测性能；下降分析；雷达研究

0引言

雷达技术在军事、航空、气象和民用领域等各个方面都起着至关重要的作用，然而，随着时间的推移和使用的频繁，雷达系统的性能可能会面临下降的挑战【1】。本文旨在深入分析和研究雷达探测性能下降现象，以期更好地理解其影响因素和可能的解决方案。通过对雷达系统性能下降的深入研究，可以更好地把握雷达技术的实际应用和局限性，这不仅对维护和改进现有雷达系统至关重要，还有助于指导未来雷达技术的发展方向。本文系统地分析了雷达性能下降的原因，并探讨可能的解决方案，为保持雷达系统长期高效运行提供有益的指导和建议。

1雷达探测性能下降的原因分析

雷达探测性能下降主要受到环境因素、技术因素和设备因素三方面影响。

1.1环境因素

恶劣的天气条件如雨、雪、雾、大风会导致雷达信号的衰减、散射或多径传播，外部电磁信号受到干扰，大气中的湿度、温度和压力等因素也会导致雷达波的折射、反射或折射变化，从而影响雷达的探测范围和准确性，导致误报或漏报，降低了雷达的性能。雷达在探测过程中会受到地形的影响，地形的变化，如山脉、建筑物等，会导致信号出现阻挡或反射，影响雷达系统对目标的侦测和定位。不同雷达系统之间或雷达与其他电子设备之间的电磁兼容性问题可能导致互相干扰，当雷达工作频段频谱被其他无线通信设备拥挤时，可能引起频谱干扰，影响雷达的探测性能【2】。

1.2设备因素

雷达主要由频综器、发射机、天线、馈线组件、接收机、信号处理组成。频综器负责产生雷达信号，如果出现性能问题，如频率漂移、功率下降或故障将直接影响雷达信号的质量和传输距离。发射机功率异常将影响雷达的测距测速能力。天线是雷达系统的重要组成部分，天线的损坏、偏离校准或老化可能导致出现信号传输和接收问题，影响雷达的准确性和灵敏度。馈线连接天线和雷达系统其他部分，如果存在连接问题、损耗或腐蚀，可能导致信号传输损失，降低雷达性能。接收机负责接收反射回来的信号，内部故障或连接问题会导致信号工作异常从而影响雷达的性能。信号处理单元负责对接收到的信号进行处理和解析，如果存在故障、算法错误或硬件问题，将影响目标的正确识别和定位。除此之外，雷达系统中的各种组件，随着时间的推移可能会出现老化，导致性能下降【3】。

1.3技术因素

雷达系统采用固定的技术框架和算法，如果出现局限，则无法应对复杂的探测场景或新型目标，系统内部的信号处理单元出现故障会导致对雷达回波信号的处理不准确，进而影响目标探测和定位的精度。缺乏自动校准机制或校准不足可能导致雷达系统的参数漂移，影响性能的稳定性和准确性，如果雷达系统的分辨率较低，则无法有效区分目标或提供精细的探测信息，从而影响性能。部分雷达性能无法适应复杂多变的环境条件，如城市地区的电磁干扰、多路效应等，从而出现运行问题。

2性能监测与分析方法

2.1参数监测

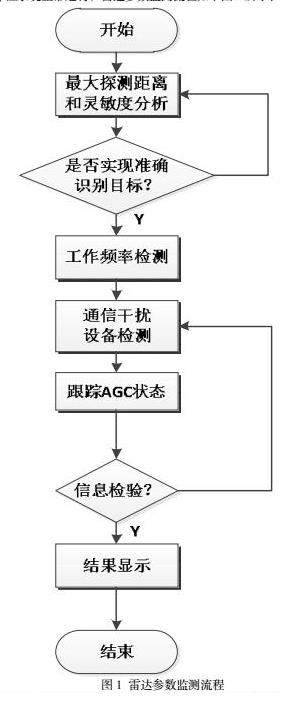

对雷达性能参数进行监测，可以保证系统正常运行，雷达参数监测流程如下图1所示：

监测雷达系统的最大探测距离和灵敏度，检测系统是否能够探测小目标或低信噪比条件下的目标，确保其在各种环境条件下能够准确识别目标。通过监测雷达系统的分辨率，在密集目标环境中实现相邻目标的区分，跟踪雷达系统的波束宽度，确保在不同方向上有足够的覆盖范围，并且可以适应不同的工作场景【4】。检查雷达系统的工作频率，分析是否可以在规定的频段内正常运行，避免被其他无线通信设备干扰。监测雷达脉冲的重复频率，保证在高速目标情况下获得准确的测量，定期检查雷达系统的信噪比，提高目标探测的可靠性。跟踪AGC的状态，保证系统能够自动调整接收信号的增益，以适应不同强度的返回信号。监测雷达脉冲的宽度，提高雷达在不同应用场景下实现最佳性能。定期评估雷达系统的目标跟踪精度，确保目标位置的准确性和稳定性。引入环境补偿算法，根据实时的天气和大气条件对探测参数进行调整，增强系统的适应性。

2.2数据采集与处理

设立实时数据采集机制，持续监测雷达系统的运行状况，记录探测到的目标数据、环境条件、系统参数等。将实时采集到的数据进行历史存储，建立数据库或记录文件，对系统性能进行长期跟踪和趋势分析。利用数据分析技术，实施异常检测算法，及时发现与正常工作模式不符的数据模式，识别潜在问题。对历史数据进行趋势分析，识别性能参数随时间变化的趋势，预测可能的问题并进行预防性维护。使用数据可视化工具，将采集到的数据以图表、曲线等形式呈现，提高对系统性能的直观理解。将环境因素数据与雷达性能数据进行综合分析，了解环境变化对雷达性能的影响。引入自动化监测系统，定期自动执行数据采集和处理任务，减少人工干预，提高监测的效率。记录系统发生异常事件的详细信息，包括时间、地点、环境条件等，为问题排查提供更多信息。设置报警阈值，当性能参数超出正常范围时触发报警，以便及时采取措施防止问题进一步恶化【5】。

3雷达异常状态检测

雷达异常状态检测过程如下图2所示：

3.1发射机异常

使用频谱分析工具监测发射机输出的频谱，分析是否符合预期的信号幅度，异常的频谱特征可能表明发射机问题。定期监测发射机输出功率，确保其在正常范围内，异常的功率水平可能影响雷达信号的强度和覆盖范围。检测发射机频谱中是否存在异常的干扰信号，外部电磁干扰可能影响雷达系统的性能。建立频谱图监视，实时显示发射机频谱的变化，以及是否存在突发的异常频谱特征。监测发射机频谱稳定性，异常的频谱波动可能表明发射机元件或电路存在问题，将实际频谱与预期频谱进行比较，差异可能表明发射机频谱异常。

检查激励信号的频谱，确保其在正常范围内，对发射频率的稳定性和频谱形状的一致性进行详细的审查。通过对比正常工作状态下的频谱特征，快速发现并解决任何可能影响系统性能的异常。保持发射机频谱正常是维持雷达系统正常功能的关键因素之一。通过对激励信号和发射频谱的仔细监测和检查，能够及时识别潜在问题，并采取相应的纠正措施，以确保系统能够稳定、高效地发射信号。

3.2天线、馈线组件异常

物理损坏可能导致信号传输中断或失真，对馈线组件进行物理检查，查看是否存在明显的损坏、接触问题或连接松动。进行馈线组件的损耗测试，确保信号在传输过程中没有过多的能量损失，损耗过大可能导致频谱输出不足。检查馈线连接点，确保使用的馈线类型符合雷达系统的要求。不正确的馈线类型可能引起信号失真或频谱异常，检测馈线绝缘状况，确保没有漏电或绝缘损坏，绝缘问题可能导致信号泄漏或相互干扰。馈线长度应符合设计要求，不宜过长或过短，馈线长度异常可能引起传输延迟或相位失真，影响频谱输出，检查馈线与天线之间的匹配情况，天线匹配不良可能导致信号反射，影响频谱的稳定性，确保天线的位置和定向正确，天线位置异常可能导致信号不正常地辐射，影响频谱的形状和强度。

对馈线组件的驻波进行测试，评估信号在馈线系统中的反射情况，通过检查反射波的幅度和相位，判断馈线组件是否存在驻波问题，并及时采取纠正措施，驻波测试是确保系统传输效率的重要步骤，因为它直接影响到信号的传输质量。利用损耗测试，评估信号在馈线组件中的传输损耗。通过测量信号输入和输出之间的功耗差异，了解馈线组件是否存在异常的信号损耗，确保系统在信号传输过程中不会丢失过多的信号能量，从而维护系统的整体性能。

3.3接收机异常分析

接收机出现问题会导致突然的信号衰减或异常增强，因此要实时监测接收到的雷达信号强度，检测雷达接收到的信号与噪声之间的信噪比，如果信噪比下降，则证明接收机存在异常。进行雷达接收信号的频谱分析，查看是否存在异常的频率成分，判断接收机问题。对接收到的雷达波形进行时域分析，观察波形的形状和稳定性，以发现潜在的异常变化。同时监测脉冲重复频率（PRF）和自动增益控制（AGC）状态，检查雷达系统的PRF是否稳定，异常的PRF可能暗示接收机存在问题，监测AGC的状态，确保系统能够自动调整接收信号的增益，以适应不同强度的返回信号。

分析雷达接收到的杂散回波，判断是否存在不同于目标回波的异常信号，定期进行接收机的故障诊断测试，通过定向系统发送已知的测试信号，检查接收机是否正确响应，利用热图分析技术，观察接收机在雷达扫描过程中的热点，找出可能存在的异常区域。实施连续监测机制，确保接收机进行实时、连续的监测，以便及时发现潜在问题。

排除接收机异常的方法涉及多个方面，在进行排查时，需要仔细检查所有连接线缆，确保它们牢固连接且没有松动。对接收前端的T/R性能进行量化评估，详尽的检查发送和接收功能的性能，确保其在正常范围内运行。监测关注波束的情况，检查波束的形成和定向过程，分析是否存在异常，异常波束可能导致信号丢失或误导，因此对波束的监测是确保系统正常运行的重要步骤。

3.4信号处理异常

首先监测雷达系统接收信号的强度，然后进行频谱分析，检查接收机的频谱特征，异常频率成分或频谱异常表明接收机存在问题，需要进一步诊断，定期检查接收机状态和线路连接状态，松动或损坏会导致信号传输问题，确保天线与接收机之间的连接良好，实施自动故障检测机制，及时发现接收机异常。监测接收到的信号噪声水平，异常的噪声水平可能是接收机问题的指标。进行定期的维护和检修，更换老化部件，确保接收机的稳定性和可靠性。

当出现信号处理异常时，进行内建测试（BIT）以排除问题。在进行BIT测试时，会对信号的强度和振幅进行详细的分析，仔细检查信号的幅度，确保其在正常范围内，以便及时发现任何异常情况。BIT测试是一种全面的自检机制，能够检测 信号处理单元中可能存在的问题。关注信号的整体表现，以及它在不同处理阶段的幅度变化情况。通过比对正常工作状态下的信号幅度，迅速发现异常情况，并采取相应的纠正措施。

对雷达回波信号进行波形分析，检查是否存在异常的波形形状，检查信号处理中的滤波器状态，比较实际信号处理输出与预期输出，差异表明信号处理单元存在问题。引入自动校准机制，确保信号处理单元的参数始终在合适的范围内，减少误差积累。监测信号处理所需的时间，异常的处理时间可能表明信号处理单元的效率下降。实时评估信号处理的性能参数，包括动态范围、灵敏度等，及时发现性能下降的迹象。

4结束语

本文深入探讨了雷达探测性能下降的原因，并集中分析了环境因素、设备因素以及技术因素对雷达系统性能的影响机制。通过对接收机异常、信号处理异常以及发射机频谱异常等具体问题的分析，提出了一系列或能的解决方法和预防措施。在环境因素方面，强调了对天气条件、大气状况、电磁干扰等因素的监测与适应性调整。在设备因素和技术因素方面，我们重点关注了设备老化、技术限制、信号处理问题等方面的解决途径，以提高雷达系统的稳定性和可靠性。在性能监测方面，强调了对探测参数、数据采集与处理、异常状态的监测与分析的重要性。通过实时监测和数据分析，可以及时发现潜在问题，采取相应的维护或改进措施，确保雷达系统长期稳定运行。

参考文献：

[1]王杰，马海兰，梁兴东等.基于时延-多普勒联合调制的雷达通信一体化技术研究[J].信号处理，2023，39（6）：1047-1059.

[2]张政川，刘增文.一种基于关联前运动分析的多目标关联与定位方法[J].现代雷达，2023，45（6）：81-86.

[3]胡雪瑶，梁灿，卢珊珊等.基于矩阵填充的随机步进频雷达高分辨距离-多普勒谱稀疏恢复方法[J].雷达学报，2024，13（1）：200-214.

[4]宋瑶，唐裕峰，武浩正等.两种OFDM信号的雷达探测性能研究[J].电光与控制，2022，29（12）：13-17.

[5]李宝鹏，吴春林，张凯旋等.基于ADS-B多源数据融合的对空情报雷达探测性能分析评估系统[J].兵工自动化，2023，42（2）：1-5.

作者简介：吴娟（1977.08），女，汉，江苏南京，本科，工程师，目前从事雷达系统调试工作。
