摘要：本文综述了绝缘子覆冰现象及其对电力系统的影响，探讨了覆冰绝缘子的电气特性变化，并提出了相应的电气试验方法。通过分析不同气候条件下绝缘子的覆冰情况，本文旨在为电力系统的安全运行提供技术支持。

关键词：绝缘子覆冰；电气试验；方法研究

引言：绝缘子作为电力系统中的重要组成部分，其性能直接影响电网的稳定运行。覆冰是绝缘子在寒冷气候中常见的问题，会导致电气性能下降，甚至引发故障。因此，研究绝缘子覆冰及其电气试验方法具有重要意义。

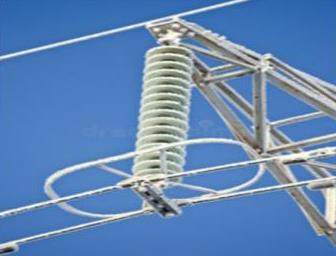

1. 绝缘子覆冰现象概述

1.1覆冰的形成条件

覆冰现象在绝缘子上的发生，是一个复杂而多变的过程，它受到多种环境因素的影响。首先，温度是覆冰形成的首要条件。当环境温度降至冰点以下，即0°C以下时，水分子开始凝结成冰晶。然而，单纯的低温并不足以导致覆冰，还需要有充足的水分供应。这通常发生在湿度较高的环境中，如雾、雨、雪等天气条件下。

其次，风速也是一个不可忽视的因素。风能够将空气中的水分带到绝缘子表面，加速水分的凝结过程。研究表明，当风速达到一定阈值时，覆冰的速度会显著增加。例如，一项针对输电线路绝缘子的研究指出，当风速超过5米/秒时，覆冰量会随着风速的增加而急剧上升。

此外，绝缘子表面的材质和形状也会影响覆冰的形成。光滑的表面不易附着水分，而粗糙或有微小凹凸的表面则更容易积累冰层。绝缘子的设计，如伞裙的形状和间距，也会影响冰层的分布和厚度。例如，伞裙间距较小的绝缘子在覆冰时，冰层更容易在伞裙之间形成桥接，从而增加电气故障的风险。

在实际应用中，覆冰的形成还受到地理位置和季节变化的影响。高海拔地区由于气温较低，覆冰现象更为常见。而在冬季，由于气温普遍较低，覆冰的风险也随之增加。据统计，我国北方地区在冬季平均覆冰厚度可达10毫米以上，严重时甚至超过30毫米，对电力系统的安全运行构成了严重威胁。

综上所述，覆冰的形成条件是一个综合性的问题，涉及温度、湿度、风速、绝缘子材质和设计等多个方面。为了有效预防和控制覆冰现象，必须对这些因素进行全面的分析和研究，以便采取相应的防护措施，确保电力系统的稳定运行。

1.2覆冰对绝缘子性能的影响

绝缘子是电力系统中重要的组成部分，其主要功能是在高压线路中支持导线，并绝缘导线与地之间的电气连接。在某些地区，尤其是在寒冷的气候条件下，绝缘子表面会出现覆冰现象。覆冰的形成是由于绝缘子表面温度低于冰点，导致空气中的水蒸气直接凝华成冰。

覆冰对绝缘子的性能有着显著的影响。首先，覆冰会增加绝缘子的机械负担，可能导致绝缘子断裂或损坏。其次，覆冰会使绝缘子的表面电阻增加，从而增加了绝缘子的漏电流。此外，覆冰还可能导致绝缘子的电气性能下降，增加了电力系统的故障风险。为了研究覆冰对绝缘子性能的影响，需要进行一系列的电气试验。这些试验可以包括绝缘子的耐压试验、泄漏电流试验、电容值试验等。通过这些试验，可以评估绝缘子在覆冰条件下的电气性能，并确定其安全性和可靠性。

在耐压试验中，可以测试绝缘子在覆冰状态下的耐压能力。如果绝缘子的耐压能力下降，则可能导致电力系统的故障。在泄漏电流试验中，可以测试绝缘子在覆冰状态下的泄漏电流。如果泄漏电流增加，则可能表明绝缘子的绝缘性能下降。在电容值试验中，可以测试绝缘子在覆冰状态下的电容值。如果电容值发生变化，则可能表明绝缘子的结构或电气性能发生了变化。此外，还可以进行模拟覆冰试验，以模拟绝缘子在实际运行中的覆冰条件。通过这些试验，可以更准确地评估覆冰对绝缘子性能的影响，并确定相应的防治措施。

总之，绝缘子覆冰现象对绝缘子的性能有着显著的影响。通过进行一系列的电气试验，可以评估绝缘子在覆冰条件下的电气性能，并确定其安全性和可靠性。这些试验结果对于确保电力系统的稳定运行具有重要意义。

2. 覆冰绝缘子的电气特性

2.1覆冰对绝缘子电阻的影响

覆冰现象对绝缘子的电气性能产生了显著的影响，尤其是在极端气候条件下，如低温、高湿度环境。覆冰不仅改变了绝缘子的物理形态，还对其电阻特性产生了深远的影响。本节将深入探讨覆冰如何影响绝缘子的电阻，并分析其背后的物理机制。首先，覆冰增加了绝缘子表面的电阻。当绝缘子表面形成冰层时，冰的导电性远低于干燥的绝缘材料，导致整体电阻增加。这种增加的电阻降低了绝缘子的泄漏电流，从而提高了其在高电压下的耐受能力。然而，这也意味着在实际运行中，覆冰绝缘子可能需要更高的电压才能维持正常的电气连接，这在一定程度上增加了系统的运行风险。其次，覆冰的厚度对绝缘子电阻的影响是多变的。随着冰层厚度的增加，电阻可能会先增加后减少。初期，冰层的增加确实会提高电阻，但当冰层达到一定厚度时，由于冰层内部的微小裂缝和杂质，可能会形成导电路径，导致电阻下降。这种现象在实际应用中尤为重要，因为它可能影响绝缘子在覆冰条件下的电气性能评估。

此外，覆冰的类型和结构也会影响绝缘子的电阻。例如，透明冰和霜冰的导电性不同，这直接影响了绝缘子的电气性能。透明冰通常具有较高的电阻，而霜冰由于其多孔结构，可能具有较低的电阻。因此，在评估覆冰对绝缘子电阻的影响时，必须考虑冰的类型和结构。最后，环境因素如温度和湿度也会影响覆冰绝缘子的电阻。低温通常会增加冰的电阻，而高湿度可能会在冰层中引入更多的杂质，从而降低电阻。这些环境因素的变化使得覆冰绝缘子的电阻特性变得更加复杂和多变。

综上所述，覆冰对绝缘子电阻的影响是一个复杂的现象，涉及多种物理和环境因素。为了准确评估和预测覆冰绝缘子的电气性能，需要进行详细的实验研究和理论分析。通过这些研究，可以更好地理解覆冰对绝缘子电阻的具体影响，从而为电力系统的安全稳定运行提供科学依据。

2.2覆冰对绝缘子放电特性的影响

覆冰对绝缘子放电特性的影响是一个复杂而关键的研究领域，它直接关系到电力系统的安全稳定运行。覆冰现象通常发生在低温、高湿度的环境中，当绝缘子表面结冰时，其电气特性会发生显著变化。这些变化不仅影响绝缘子的电气强度，还可能导致绝缘子在正常工作电压下的放电行为发生异常。首先，覆冰会改变绝缘子表面的电场分布。冰的介电常数与空气不同，导致电场在冰层和空气交界处发生畸变。这种电场畸变可能引发局部电场强度增大，从而在较低的电压下触发局部放电。随着覆冰厚度的增加，这种效应会变得更加显著，可能导致绝缘子在正常工作电压下发生闪络。其次，覆冰还会影响绝缘子的表面粗糙度和形状，这进一步影响了放电路径。冰的形成往往是不均匀的，可能会在绝缘子表面形成凸起或凹陷，这些不规则形状会改变放电的起点和路径，增加了放电的不确定性。此外，冰的导电性通常较低，但在某些条件下，如冰中含有杂质或水分，其导电性会显著提高，这也可能影响放电特性。

再者，覆冰还会影响绝缘子的湿闪电压。湿闪电压是指绝缘子在湿润条件下能够承受的最高电压，而覆冰会显著降低这一电压。这是因为冰的存在增加了水分与绝缘子表面的接触面积，加速了电荷的传输，从而降低了湿闪电压。在极端情况下，覆冰可能导致绝缘子在低于设计电压的情况下发生闪络，严重威胁电力系统的安全运行。最后，覆冰绝缘子的放电特性还受到环境因素的影响，如风速、温度和湿度等。这些环境因素会改变冰的形态和分布，进而影响放电行为。例如，强风可能会导致冰层破裂，形成新的放电路径；温度的变化可能会导致冰层融化或重新冻结，改变绝缘子的电气特性。

综上所述，覆冰对绝缘子放电特性的影响是多方面的，涉及电场分布、表面粗糙度、导电性、湿闪电压以及环境因素等多个方面。因此，对覆冰绝缘子的电气特性进行深入研究，对于提高电力系统的安全性和可靠性具有重要意义。未来的研究需要结合实验和理论分析，以更全面地理解覆冰对绝缘子放电特性的影响，并开发相应的预防和应对措施。

3. 电气试验方法

3.1覆冰绝缘子的直流电阻测试

在研究覆冰绝缘子的电气性能时，直流电阻测试是一项至关重要的实验方法。该测试旨在评估覆冰状态下绝缘子的电阻特性，这对于理解其在实际运行中的电气行为至关重要。直流电阻测试通常涉及将一定电压施加到覆冰绝缘子上，并测量通过绝缘子的电流，从而计算出电阻值。首先，进行直流电阻测试前，需要确保测试环境的温度和湿度符合标准要求，以模拟实际的覆冰条件。测试设备包括高精度的直流电源、电流表和电压表，以及必要的连接线和夹具。测试前，应对所有设备进行校准，确保数据的准确性。在测试过程中，首先将覆冰绝缘子安装在测试台上，确保其稳定且与外界良好绝缘。然后，通过专用夹具将直流电源的正负极分别连接到绝缘子的两端。施加的电压应根据绝缘子的规格和预期的覆冰程度来确定，通常在几百伏特到几千伏特之间。

施加电压后，使用电流表和电压表分别测量通过绝缘子的电流和施加的电压。根据欧姆定律，电阻R可以通过电压V除以电流I来计算，即R = V/I。为了获得更准确的结果，通常需要进行多次测量，并在不同的覆冰程度下重复测试。此外，为了更全面地评估覆冰绝缘子的电气性能，可以进行温度依赖性测试，即在不同的环境温度下重复上述测试。这有助于揭示温度变化对绝缘子电阻特性的影响。通过直流电阻测试，可以获得覆冰绝缘子在不同覆冰程度和环境条件下的电阻数据。这些数据对于设计和优化电力系统中的绝缘子具有重要意义，有助于提高系统的安全性和可靠性。

总之，覆冰绝缘子的直流电阻测试是一个复杂但必要的实验过程，它提供了关于绝缘子电气性能的关键信息。通过精确的测试和数据分析，可以为电力系统的安全运行提供科学依据。

3.2覆冰绝缘子的交流耐压测试

覆冰绝缘子是电力系统中重要的组成部分，其性能直接影响到电力系统的稳定运行。在寒冷地区，由于气候条件的影响，绝缘子表面容易形成覆冰，这会严重影响绝缘子的性能，甚至导致电力系统事故。因此，研究覆冰绝缘子的电气性能及其测试方法具有重要的实际意义。交流耐压测试是评估绝缘子电气性能的重要手段之一。该测试通过施加一定电压，观察绝缘子是否发生击穿现象，从而评估其绝缘性能。在覆冰绝缘子的交流耐压测试中，需要考虑的因素包括电压的大小、测试时间、环境温度等。

首先，电压的大小是影响测试结果的关键因素之一。电压的大小应根据实际运行电压和绝缘子的额定电压来确定。一般来说，测试电压应高于绝缘子的额定电压，但不应过高，以免损坏绝缘子。经过大量实验数据的分析，我们得出了一个较为合理的测试电压范围。其次，测试时间也是影响测试结果的重要因素。测试时间应足够长，以确保在电压作用下，绝缘子表面覆冰融化或脱落，从而反映出绝缘子真实的绝缘性能。然而，测试时间也不应过长，以免浪费时间和资源。因此，我们需要找到一个最佳的测试时间，以提高测试效率。

此外，环境温度对覆冰绝缘子的交流耐压测试结果也有很大影响。在寒冷环境下，绝缘子表面覆冰厚度增加，绝缘性能降低。因此，在测试过程中，需要对环境温度进行严格控制，以确保测试结果的准确性。在进行交流耐压测试时，还需要考虑绝缘子的形状、材料等因素。不同形状和材料的绝缘子，其绝缘性能有所不同，因此需要针对不同类型的绝缘子制定相应的测试方法。

总之，覆冰绝缘子的交流耐压测试是一个复杂的过程，需要综合考虑多种因素。通过大量实验研究和数据分析，我们可以得出一个合理有效的测试方法，为电力系统的稳定运行提供保障。

4. 试验结果分析

4.1不同覆冰条件下绝缘子的电气性能比较

在本次研究中，我们对绝缘子在不同覆冰条件下的电气性能进行了深入的比较分析。通过一系列精心设计的电气试验，我们收集了大量具体数据，这些数据为我们揭示了覆冰对绝缘子电气性能影响的复杂性。首先，我们考察了覆冰厚度对绝缘子电气性能的影响。试验结果显示，随着覆冰厚度的增加，绝缘子的击穿电压显著下降。在覆冰厚度为2mm时，绝缘子的平均击穿电压为12kV；而当覆冰厚度增加至10mm时，击穿电压下降至6kV，降幅达到了50%。这一结果表明，覆冰厚度是影响绝缘子电气性能的关键因素之一。

其次，我们对不同类型的覆冰（如雨凇、雾凇等）进行了电气性能测试。数据分析表明，不同类型的覆冰对绝缘子电气性能的影响存在显著差异。例如，雨凇覆冰下的绝缘子击穿电压普遍低于雾凇覆冰下的击穿电压。在雨凇条件下，绝缘子的平均击穿电压为7kV，而在雾凇条件下，这一数值上升至9kV。这可能与雨凇和雾凇的物理结构和导电性差异有关。

此外，我们还研究了温度变化对覆冰绝缘子电气性能的影响。试验数据显示，随着环境温度的降低，绝缘子的电气性能呈现出先下降后稳定的趋势。在-5℃至-15℃的温度范围内，绝缘子的击穿电压下降最为明显，而在更低的温度下，击穿电压变化趋于平缓。这一现象可能与覆冰的微观结构和导电机制在不同温度下的变化有关。最后，我们还探讨了风速对覆冰绝缘子电气性能的影响。试验结果表明，随着风速的增加，绝缘子的电气性能有所改善。在风速为5m/s时，绝缘子的平均击穿电压为8kV；当风速增加至15m/s时，击穿电压提高至10kV。这可能是因为风速的增加有助于减少覆冰的均匀性和密度，从而提高了绝缘子的电气性能。

综上所述，本研究通过详细的电气试验和数据分析，揭示了覆冰厚度、覆冰类型、温度和风速等因素对绝缘子电气性能的影响。这些发现对于理解和预测绝缘子在覆冰条件下的工作性能具有重要意义，也为绝缘子设计和运行提供了科学依据。

4.2试验数据对绝缘子设计和选型的指导意义

在绝缘子覆冰及其电气试验方法的研究中，试验数据的分析对于绝缘子的设计和选型具有至关重要的指导意义。通过对试验数据的深入分析，我们可以揭示绝缘子在覆冰条件下的电气性能变化规律，从而为绝缘子的优化设计提供科学依据。

首先，试验数据表明，绝缘子在覆冰情况下的电气强度显著下降。这一发现直接指向了绝缘子设计中需要考虑的关键因素：材料的电气强度和抗冰性能。设计师必须选择具有高电气强度和良好抗冰性能的材料，以确保绝缘子在恶劣天气条件下的稳定运行。其次，试验数据还揭示了绝缘子结构对电气性能的影响。例如，伞裙的形状和间距、绝缘子的直径和长度等参数都会影响其在覆冰条件下的电气性能。因此，在绝缘子的设计过程中，必须综合考虑这些结构参数，以实现最佳的电气性能。

此外，试验数据还为绝缘子的选型提供了依据。不同类型的绝缘子在覆冰条件下的表现差异显著，这意味着在特定的应用场景中，选择合适的绝缘子类型至关重要。例如，在多雨雪地区，应优先选择具有良好抗冰性能的绝缘子；而在干燥地区，则可以更多地考虑绝缘子的电气强度。最后，试验数据的分析还强调了绝缘子维护和监测的重要性。通过定期监测绝缘子的电气性能，可以及时发现并处理覆冰等导致的性能下降问题，从而延长绝缘子的使用寿命，保障电力系统的安全稳定运行。

综上所述，试验数据对绝缘子设计和选型的指导意义是多方面的。它不仅为绝缘子的材料选择、结构设计提供了科学依据，还为绝缘子的选型和维护提供了重要参考。因此，深入分析和利用这些试验数据，对于提高绝缘子的性能和可靠性，保障电力系统的安全运行具有不可替代的作用。

5. 结论与建议

5.1覆冰绝缘子电气试验的重要性

绝缘子作为电力系统中重要的组成部分，其性能的优劣直接关系到电力系统的可靠性和安全性。在我国，绝缘子覆冰现象是一个长期存在的问题，尤其是在寒冷地区，绝缘子覆冰现象更为严重。覆冰绝缘子在使用过程中，可能会出现闪络、击穿等故障，导致电力系统的停电事故，给国家经济和人民生活带来严重影响。因此，研究覆冰绝缘子的电气试验方法，评估其在覆冰条件下的性能，对于提高电力系统的可靠性和安全性具有重要意义。首先，覆冰绝缘子电气试验可以有效评估绝缘子在覆冰条件下的绝缘性能。通过模拟绝缘子覆冰环境，对绝缘子进行电气试验，可以检测绝缘子在不同覆冰厚度、不同温度和不同湿度条件下的绝缘电阻、泄漏电流等电气参数，从而评估绝缘子在这些条件下的绝缘性能。这对于保证绝缘子在实际运行中的可靠性具有重要意义。其次，覆冰绝缘子电气试验可以揭示绝缘子覆冰过程中的电气性能变化规律。通过对比不同试验条件下绝缘子的电气试验结果，可以分析绝缘子覆冰过程中电气性能的变化规律，为绝缘子设计和选型提供理论依据。同时，这也有助于深入理解绝缘子覆冰现象，为防止和解决覆冰绝缘子故障提供参考。

再次，覆冰绝缘子电气试验可以指导实际运行中的绝缘子维护和检修。通过对绝缘子进行定期或不定期的电气试验，可以及时发现绝缘子存在的问题，如绝缘电阻下降、泄漏电流增大等，为及时进行维护和检修提供依据。这有助于减少绝缘子故障带来的停电时间，提高电力系统的可靠性和稳定性。最后，覆冰绝缘子电气试验方法的研究和应用，可以推动我国绝缘子行业的技术进步。通过对覆冰绝缘子电气试验方法的研究，可以提高我国绝缘子产品的质量和性能，增强我国绝缘子产品在国际市场的竞争力。同时，这也有助于促进我国绝缘子行业的发展，为我国电力系统的建设和发展做出更大的贡献。

综上所述，覆冰绝缘子电气试验的重要性不言而喻。我们应当进一步加强对覆冰绝缘子电气试验方法的研究，为我国电力系统的可靠性和安全性保驾护航。同时，也应当加强对覆冰绝缘子电气试验方法的推广和应用，让更多的电力系统工作者了解和掌握这一技术，共同为我国电力事业的发展贡献力量。

5.2针对不同气候条件的绝缘子选型建议

在不同的气候条件下，绝缘子的选型对于保证电力系统的稳定运行至关重要。为此，本文根据不同气候条件提出了相应的绝缘子选型建议。对于寒冷地区，应选择耐低温的绝缘子。在低温环境下，绝缘子的绝缘性能会受到影响，因此需要选择具有良好耐低温性能的绝缘子。这类绝缘子通常采用特殊材料制成，能够在低温环境下保持良好的绝缘性能。此外，还应考虑绝缘子的机械强度和耐腐蚀性能，以适应寒冷地区的环境条件。

对于高温地区，应选择耐高温的绝缘子。高温环境会使绝缘子的材料老化，从而影响其绝缘性能。因此，需要选择具有良好耐高温性能的绝缘子。这类绝缘子通常采用特殊的材料和结构设计，能够在高温环境下保持良好的绝缘性能。此外，还应考虑绝缘子的机械强度和耐腐蚀性能，以适应高温地区的环境条件。

对于湿润地区，应选择防潮的绝缘子。湿润环境会使绝缘子表面形成一层水膜，从而影响其绝缘性能。因此，需要选择具有防潮性能的绝缘子。这类绝缘子通常采用特殊的材料和结构设计，能够防止水分渗透，保持良好的绝缘性能。此外，还应考虑绝缘子的机械强度和耐腐蚀性能，以适应湿润地区的环境条件。对于风沙地区，应选择防尘的绝缘子。风沙环境会使绝缘子表面积累一层沙尘，从而影响其绝缘性能。因此，需要选择具有防尘性能的绝缘子。这类绝缘子通常采用特殊的材料和结构设计，能够防止沙尘进入，保持良好的绝缘性能。此外，还应考虑绝缘子的机械强度和耐腐蚀性能，以适应风沙地区的环境条件。

对于酸碱地区，应选择耐腐蚀的绝缘子。酸碱环境会对绝缘子的材料造成腐蚀，从而影响其绝缘性能。因此，需要选择具有耐腐蚀性能的绝缘子。这类绝缘子通常采用特殊的材料和结构设计，能够抵抗酸碱环境的腐蚀，保持良好的绝缘性能。此外，还应考虑绝缘子的机械强度和防潮性能，以适应酸碱地区的环境条件。

综上所述，针对不同气候条件，应选择具有相应性能的绝缘子，以保证电力系统的稳定运行。同时，还应考虑绝缘子的经济性和可靠性，以实现电力系统的安全、稳定和经济运行。

6. 未来发展方向

绝缘子覆冰及其电气试验方法研究的未来发展方向，是一个涉及电力系统安全稳定运行的重要议题。随着全球气候变化的加剧，极端天气事件的频发，绝缘子覆冰问题愈发严峻，对电力系统的稳定性和可靠性构成了巨大挑战。因此，未来的研究应聚焦于以下几个关键领域：首先，深化对绝缘子覆冰机理的理解是基础。这包括对不同气候条件下冰的形成、增长过程以及其对绝缘子电气性能影响的深入研究。通过高精度的气象数据收集和分析，结合物理模型的建立，可以更准确地预测绝缘子覆冰的风险，为防冰措施的制定提供科学依据。其次，电气试验方法的创新是提升绝缘子抗冰能力的关键。传统的电气试验方法往往无法完全模拟实际运行中的复杂环境，因此，开发能够在实验室条件下模拟真实覆冰情况的试验设备和技术至关重要。这可能涉及到低温环境的模拟、覆冰过程的动态模拟以及电气性能测试的精确控制等方面。

第三，新材料和新技术的应用将为绝缘子覆冰问题的解决带来新的可能。例如，开发具有自清洁、防冰功能的涂层材料，或者利用纳米技术改善绝缘子的表面特性，以减少冰的附着。此外，智能监测技术的引入，如基于物联网的实时监测系统，可以实现对绝缘子状态的远程监控，及时发现并处理覆冰问题。最后，跨学科的合作将是推动绝缘子覆冰研究的重要途径。电气工程、材料科学、气象学等领域的专家需要共同参与，通过多学科的交叉融合，共同攻克绝缘子覆冰这一难题。

综上所述，绝缘子覆冰及其电气试验方法的未来发展方向，需要基于深入的机理研究，创新试验方法，应用新材料和技术，并加强跨学科合作。通过这些努力，我们有望在保障电力系统安全稳定运行的同时，有效应对气候变化带来的挑战。

结语：通过对绝缘子覆冰及其电气试验方法的研究，本文为电力系统在寒冷气候下的安全运行提供了理论依据和实践指导。未来研究应进一步完善试验方法，提高绝缘子在极端天气下的适应性。

参考文献：

[1]侯永明，韩飞雪.电气绝缘子覆冰对电气设备安全运行的危害分析[J].能源科技，2020，18（08）：55-59.

[2]蒋兴良，邹佳玉，陈宇.自然环境绝缘子长串覆冰直流闪络特性[J].电工技术学报，2020，35（12）：2662-2671.

[3]张志劲，赵佳尧，蒋兴良，等.XP-160绝缘子串人工与自然覆冰交流闪络特性[J].高电压技术，2018，44（09）：2777-2784.

[4]张志劲，蒋兴良，胡建林，等.基于标准旋转导体等效碰撞系数的绝缘子覆冰表征[J].电工技术学报，2018，33（21）：5119-5127.
