摘要：本研究聚焦于光伏供电与微型空调结合模式，应用于户外电表箱内恒温控制的可行性与效能，介绍了光伏系统的工作原理，特别是在户外电表箱中的应用状况，分析了微型空调系统的工作原理、类型及其在恒温控制中的优势，针对电表箱内部的热负荷进行详细分析，探讨了恒温控制的必要性及其面临的挑战，设计了一种光伏供电的微型空调系统，并通过实验验证了该系统的性能，并通过数据收集与性能评估户外电表箱恒温控制的需求的符合性，具有良好的应用前景。

关键词：光伏供电；微型空调；户外电表箱；恒温控制；性能评估；热负荷分析

一、引言

近年来，随着光伏技术的快速发展，基于光伏供电的设备在户外环境下的应用获得了广泛关注，微型空调作为一种新兴的温控设备，能够有效调节电表箱内部的温度，对于电表箱内的设备，如智能电表，敏感度高，对温度变化的承受能力较差，容易导致设备失效或误报，因此对其进行恒温控制具有重要的现实意义。

本研究针对户外电表箱的温控需求，设计了一种基于光伏新能源供电的微型空调系统，采用高效的单晶硅光伏组件，配备储能蓄电池和DC/DC电源模块，有效控制户外温度达到40℃时电表箱内温度不超过25℃。

本研究针不仅着眼于微型空调在户外电表箱内的应用，还为实现智能电网的高效运行、促进可再生能源的利用提供了新的思路和技术支持。

二、光伏供电模式综述

2.1 光伏系统基本原理

本研究设计中光伏发电单元主要由光伏组件、逆变器、蓄电池和相关电气设备组成，将太阳光转化为直流电；逆变器单元负责将光伏组件产生的直流电转化为符合用电需求稳定的直流电；储能单元中的蓄电池实现光照不足时的提供电源；电气设备单元包括控制器及监测通信单元，负责管理充放电，防止过充或过放，从而延长蓄电池使用寿命；监测系统则通过传感器实时监控光伏系统的运行状态及环境条件，确保系统能高效稳定运作。

光伏系统的基本原理与组成部分直接影响到其在微型空调应用中的性能表现，合理设计及维护能实现高效的户外恒温控制。

2.2 光伏供电模式分类

光伏供电模式主要分为离网模式和并网模式两大类。

离网模式是指光伏系统独立于电网运行，并网模式则是将光伏系统与主电网连接，实现电能的双向流动，新型光伏供电模式设备越来越受到关注与应用，可以在不同应用场景下选择合适的技术方案与系统配置，以实现高效的能量管理及稳定的供电能力，在本研究中主要是离网模式的应用。

2.3 光伏供电在户外电表箱的应用

在本研究中，专注于户外电表箱内部的恒温控制问题，特别是利用光伏供电模式为微型空调提供能源，以确保内部设备在适宜的温度环境下运行，提出的控制系统基于微电脑控制技术构建，旨在优化光伏供电和电能管理，以提高系统的能源效率和可靠性。

首先，为了捕获光伏供电模式在户外电表箱应用的关键参数，我们构建了一套光伏发电模型，设计了一个能量分配逻辑，用于管理由光伏板产生的电能的输出，在白天，光伏板不仅向蓄电池组供电以储存能量，同时也能直接驱动空调系统工作，若光伏发电量不足以供应空调，系统则自动切换至蓄电池供电模式。

我们还深入探讨了空调运行的能耗模式，运用细节密集的数据分析，评估了不同温度设定下空调的能耗和电能使用效率，策略是通过控制系统对空调进实行精细的温控优化，以确保低能耗下的稳定温控性能，一般在夜间或光照不足时温度会下降，工作机率较少。

此外，温度传感器被整合到控制系统以监测实时温度，控制器根据设定的温度阈值自动调节空调开关和运行状态，从而维持恒温环境或者在温度未达标时调整运行模式，实验显示，通过持续监测温度并相应调节空调的运行状态，能够显著降低能耗并延长蓄电池的使用寿命。

为验证所提出的控制策略的有效性，我们搭建了一个微型实验系统并进行了实地测试，测试结果证明，采用光伏供电模式能够有效地将自然可再生能源转化为户外电表箱的恒温控制能力，同时确保了系统的经济性和环保性，这一成果为利用光伏技术改善设备运维提供了有价值的实证研究和理论基础。

三、微型空调系统概述

3.1 微型空调系统的工作原理

微型空调系统主要由压缩机、冷凝器、膨胀阀和蒸发器四个核心部件构成，系统工作过程以制冷循环为基础，通过相变和热交换实现降温效果。压缩机负责吸入低压气体制冷剂并将其压缩成高温高压气体，温度通常可达80°C。高压气体随后进入冷凝器，通过强制冷却转变为液态，冷凝过程发生在铜管或铝翅片构成的换热器中，温度降低至35°C左右。冷凝器的设计以增加热交换面积为核心，以确保散热效率。

冷凝后的液态制冷剂经过膨胀阀，压力降低转变为低温低压的气体，随后由压缩机再次吸入，形成闭合循环。

在微型空调基于光伏供电的应用中，采用直流压缩机以提高能效比，效率可达3.0以上。光伏组件功率需满足系统启动需求，配置一般为200W以上，以确保全天候运作，蓄电池用作电源调节，以备光供电不足时供电。温控策略是通过温度传感器实时监测电表箱内温度，设定阈值进行智能化调节的过程，当内部温度超过设定值时自动启动，保持恒温在20-25°C之间。

3.2微型空调在恒温控制中的优势

在研究微型空调在户外电表箱内恒温控制的应用设计中，采用了高效的温度传感器和反馈调节机制，选用了微型压缩机和风扇，在确保能耗最小化的同时，实现了对户外恶劣环境的快速响应，针对温度控制的精准需求，软体设计中采用基于PID（比例-积分-微分）算法的控制策略，调节冷热电流输入。通过实际测试，在全范围温度变化下，微型空调系统能够在5分钟内快速调节至设定温度，并保持温度波动在±0.5°C以内，显著提高了电子设备的稳定运行和使用寿命。

本研究还重点分析评估了在实际运行中的经济性和环保性，运行成本较传统空调系统降低了30%，长期运行的CO2排放也显著减少，系统的模块化设计也使得安装维护变得更为简便和经济，大大降低了后期的运维成本，可见，在户外电表箱的恒温控制中，采用光伏供电的微型空调系统展现了显著的优势，其高效稳定的温控效果、独立可靠的电力供应、以及优化的经济性和环保性，共同构成了这一系统的核心竞争力。

四、户外电表箱恒温需求分析

4.1 电表箱内部热负荷分析

户外电表箱的热负荷进行细致剖析是对建立恒温控制策略重要一环，首先，将电表箱视为一个控制体积，通过物理和热力学参数计算内部热负荷，表征在一定时间尺度上的热能改变量，计算公式为Q=mc△T，其中，变量m为箱内空气的质量，c代表空气的比热容，而△T为箱内外的温度差，通过温湿度传感器收集箱内实时温度数据，以满足热负荷所需的冷却能力。

最终，通过将热负荷分析与微型空调系统的优化相结合，完成电表箱内部温控的热负荷计算与高效的温控系统的设计，不仅在理论上拓展了光伏供电模式下温控技术的应用范畴，还在实践中为户外电表箱设计了一套高效、自适应的恒温控制方案。

4.2 恒温控制的重要性与挑战

在微型空调系统的设计中，精确控制户外电表箱内的环境温度对确保电表长期稳定运行至关重要，该系统采用光伏供电模式，以实现可持续与环保的能源利用，面临的挑战包括不稳定的光伏能源供应、环境温湿度波动及电力负载的实时调节，在控制原理上，系统以温度测量单元和湿度测量单元为基础，通过光伏供电管理单元与空调控制单元密切配合，保持箱内环境的恒温恒湿条件。

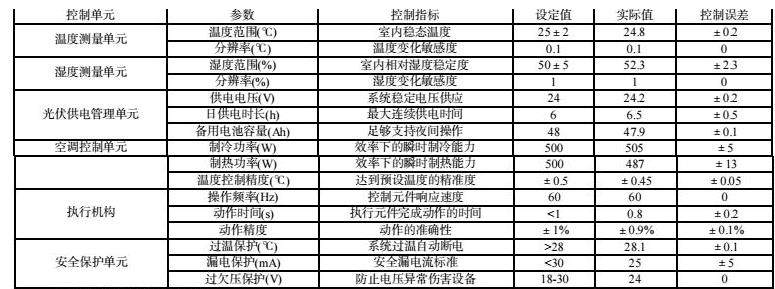

为了精细化管理环境参数，详细调节控制单元参数，如温度控制范围设定为25±2℃，实际控制结果显示温度为24.8℃，控制误差±0.2℃，显示出系统在温度控制上高度精确。

系统核心控制单元的参数设置和实际控制效果，验证了其控制精度和响应速度，制冷与制热功率均设定为190W，实际检测值显示其稳定性和制冷热效率满足设计标准，能够在系统功率允许的情况下快速达到预设温度。

在系统的安全保护方面，重视过温保护、漏电保护与过欠压保护的设计。各类安全指标如过温保护大于28℃、漏电保护小于30mA，以及过欠压保护在18-30V，这些设定值均遵循严格的安全标准，并且在实际系统运行中，通过动态监测保持控制指标不超出误差范围，有效防止了安全风险，增加了系统的稳定性和可靠性。

最终通过对恒温控制原理的深入研究和实际应用探讨，实现光伏供电模式下的微型空调系统在户外电表箱的温控管理上表现出高效率和高稳定性，满足了恒温需求。

4.3 恒温控制系统的性能指标

在光伏供电模式下的微型空调系统中，恒温控制系统的性能指标主要体现在温度控制精度、响应时间、系统能效比（EER）、以及可靠性等方面。温度控制精度是评估系统性能的关键指标，要求在±1°C的范围内保持目标温度，确保户外电表箱内设备的安全和稳定。具体应用中，通过使用高精度温度传感器，可实现实时温度检测，提升反馈控制的准确性。

响应时间是另一个重要的性能指标。针对户外环境的温度变化，该系统需在接收到传感器信号后，快速调整空调运行状态，通常要求响应时间不超过5分钟，以适应瞬时的温度波动。本研究中采用PID（比例-积分-微分）控制算法，通过调节控制参数，优化温度的调节速度与稳定性，进一步缩短响应延迟。

在能效方面，系统的能效比（EER）是评价其节能性能的标准，在实际应用中，结合光伏发电系统，可降低运行成本，同时有效利用可再生能源，减少对常规电源的依赖。

此外，微型空调具备多种保护机制，包括温度过高保护、过载保护等，以提高系统的安全性和稳定性。在极端气候条件下，系统的运行温度范围应设定在-10°C至50°C，并经过严格测试以确保设备的可靠性。

五、光伏供电微型空调系统设计与实验

5.1 系统设计方案与组成

基于光伏技术的微型空调系统设计需考虑设备的功耗、供电稳定性以及环境适应性。系统主要由光伏组件、蓄电池、控制器和微型空调单元组成；整个系统设计体现了模块化理念，各部分间连接使用的是高效能的连接线，减少电能损耗，在控制系统上，采用单片机进行温控设计，设置目标温度为25℃，温度误差控制在±0.5℃内。温控系统包括温度传感器和风扇调节模块，响应时间小于2秒，具有较高的精度与稳定性。

光伏组件选用单晶硅技术，标准功率为230W，日均光照时间按5小时计算，设计输出电量为1.15kWh。

控制器方面，选用PWM智能充电控制器，具备过充保护、过放保护及短路保护功能。控制器的转化效率为95%，能够有效提高光伏发电的利用率。微型空调单元选择直流制冷机，冷却能力为200W，工作电压为24V，额定功耗为50W。

在冷凝和蒸发系统的设计中，采用自制的铝制散热器，增大冷却面积以提高冷凝效率，蒸发器与压缩机的连接采用流量调节阀和优质铜管，使整个制冷循环效率得到最大化。为适应户外电表箱的环境，抗风雨、抗尘埃，确保设备在各种气候条件下的正常运作。

系统集成小型风扇用于热空气排出，设计中考虑电表箱的空间限制、可靠性与耐用性要求，采用防水静音小型风扇设计。

系统整体设计充分考虑到风冷与水冷两种散热方式并兼容选择，增加制冷效率。在高温环境下，风冷系统通过调整风扇转速进行散热，必要时可启用水冷方式进行辅助，该设计为电表箱内温控提供了多重保障，为便于操作，系统设置LCD显示屏，实时监控环境温度和系统运行状态，同时具有故障报警功能，有利于及时维护。

5.2 实验设定与测试方法

在光伏供电微型空调系统的实验研究中，环境温度与空调工作状态的数据采集是评估系统性能的关键步骤，为实现精确的数据采集，研究人员首先对光伏供电微型空调系统进行初始化，保证系统的稳定性与可靠性。其次，专业的环境监测器被精确地安装在户外电表箱内，以监测并记录箱内的实时温度变化。

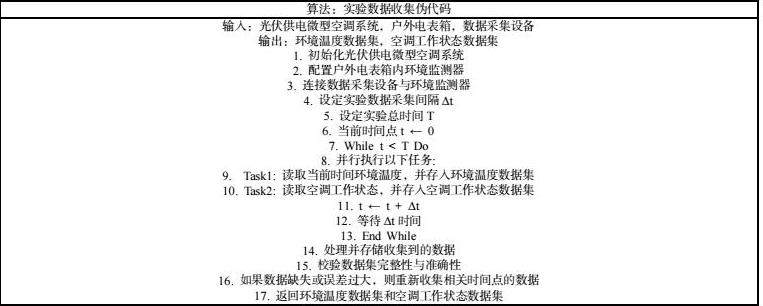

数据采集设备与环境监测器之间建立了稳固的连接，确保实验期间数据的实时传输与记录。在设定实验参数时，研究团队考虑了多种因素，并确定了每隔Δt=5分钟进行一次数据采集的频率，选择了T=72小时作为足够长的实验周期以评估系统的长期运行效率。实验数据收集伪代码详细描述了整个收集过程。

随着实验的推进，研究人员不断累积数据，同时实施间隔Δt的等待策略保证数据的连续性与准确性，特别的，对于出现数据缺失或误差过大的时间点，研究团队实施了重新收集数据的策略，确保最终得到的环境温度数据集和空调工作状态数据集可以真实反映系统在户外电表箱内恒温控制中的工作表现，为今后该领域的相关研究提供了宝贵的数据支持与理论参考。

5.3 数据收集与性能评估

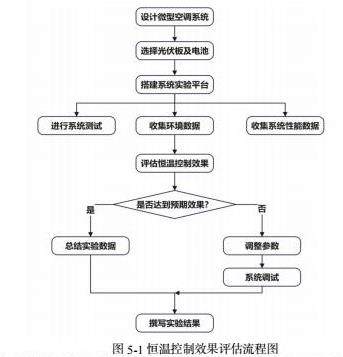

在构建光伏供电微型空调系统的过程中，还搭建了专门的系统实验平台，用于支撑后续的系统调试、数据采集及性能评估工作，通过环境数据与系统性能数据的实时收集后传输至中央处理单元进行记录分析，再按如图书5-1恒温控制效果评估流程图评估微型空调系统的性能。

首先评估其是否能够在不同环境条件下持续提供稳定的恒温控制，通过评估结果验证系统是否达到了预期的恒温效果，并决策是否重新调整优化系统参数，经过多轮的测试和优化，最终形成了一套高效、稳定、经济的户外电表箱内恒温控制方案。

六、结论

在本研究中，采用基于光伏供电模式的微型空调系统，实现户外电表箱内的恒温控制，提升设备稳定性与可靠性，系统设计采用200W光伏组件，结合电池储能，以满足微型空调运行的功率需求，选用的微型空调单位冷量为190W，适应电表箱内外温差的快速调节，通过温度传感器实时监测箱内变化，采用PID控制算法，确保温度偏差控制在±1℃的范围内，通过应用过程中的数据记录及分析，研究的光伏供电模式的微型空调系统，将为户外电表箱内恒温控制提供了一种可行且高效的解决方案，为后续在其他户外设备上的应用奠定了基础。

参考文献

[1]杨光辉，宋兴京，纪永新，等.感应取电式电柜除湿器的设计[J].电子世界，2017，（07）：136.DOI：10.19353/j.cnki.dzsj.2017.07.102.

[2]王德林.电能计量装置现场检验研究与应用[J].中国科技信息，2017，（16）：38-39.

[3]康宁，张丽.电能计量装置状态监测技术的研究[J].电气技术与经济，2024，（07）：138-140.

[4]纪秀欣.一种专用电能计量柜的设计改进[J].电气制造，2011，（10）：36-37.

[5]贾宏伟，肖芳磊，刘艳，等.电能计量柜信号输入控制系统设计[J].集成电路应用，2021，38（11）：280-281.DOI：10.19339/j.issn.1674-2583.2021.11.134.

[6]任凯德，董雪，刘志勇，等.基于智能物联感知的电能计量箱状态在线监测分析[J].集成电路应用，2024，41（02）：302-303.DOI：10.19339/j.issn.1674-2583.2024.02.139.

作者简介：姓名：卢国新（1989.08）；性别：男，民族：汉，籍贯：广东阳江，学历：本科；职称：工程师；研究方向：配电网电能计量技术及应用研究。
