摘要：随着科技的不断进步，智能化开关柜在电力系统中得到了广泛应用。本文深入探讨了智能化开关柜的发展现状及趋势。目前，智能化开关柜通过集成先进的传感器、通信技术和智能控制系统，实现了对电力设备的实时监测、故障诊断和远程控制，结合工程实践，阐述了在功能方面的先进性和智能化体现，其在提高电力系统的可靠性、安全性和运行效率方面发挥了重要作用。

关键词：智能化；开关柜；发展现状

Abstract：With the continuous advancement of technology， intelligent switchgear cabinets have been widely applied in the power system. This article deeply discusses the current development situation and trend of intelligent switchgear cabinets. Currently， intelligent switchgear cabinets， by integrating advanced sensors， communication technologies and intelligent control systems， have achieved real-time monitoring， fault diagnosis and remote control of power equipment. Combined with engineering practice， the advancement and intelligent manifestation in terms of functions are elaborated. They have played an important role in improving the reliability， safety and operational efficiency of the power system.

Keywords：Intelligent; Switchgear cabinet; Current development situation

1智能化开关柜的发展现状

1.1技术不断进步

智能监测与诊断能力显著提升：智能化开关柜已广泛集成各类传感器，能够对电压、电流、功率、温度、湿度、局部放电等多种参数进行实时精确监测。例如，通过对温度数据的持续监测，可以及时发现设备过热的隐患，为设备的安全稳定运行提供有力保障。同时，基于对监测数据的分析处理，能够准确诊断潜在的故障，提高设备的可靠性和可用性。

通信与互联功能日益强大：具备强大的通信能力，可与变电站监控系统、调度系统等实现无缝对接，将运行状态信息实时上传，方便运维人员远程监控和管理。并且，支持与智能电网的其他组件进行信息交互，为实现智能电网的协同运行奠定了基础。此外，一些智能化开关柜还支持多种通信协议，提高了与不同系统的兼容性。

操作控制智能化程度提高：部分智能化开关柜实现了一键顺控等智能操作功能，将复杂的操作流程简化，大大提高了操作的效率和准确性，降低了人为操作失误的风险。同时，一些开关柜还具备自动投切、自动调节等功能，能够根据电力系统的运行状态自动进行控制，提高了电力系统的稳定性和可靠性。

1.2市场需求持续增长

电力行业需求稳定上升：随着电力系统的不断发展和升级，对智能化开关柜的需求日益增加。无论是新建的变电站还是对现有变电站的改造，都对智能化开关柜提出了更高的要求。在电力传输、分配和控制等环节，智能化开关柜能够提高电力资源的利用效率，保障供电的可靠性和稳定性，因此受到电力企业的广泛青睐。

工业领域应用逐步拓展：工业自动化和智能化的发展趋势推动了智能化开关柜在工业领域的应用。在石油化工、冶金、机械制造等工业行业，智能化开关柜能够为生产设备提供可靠的电力保障，并实现对电力系统的智能监控和管理，提高生产效率和安全性。例如，在化工企业中，智能化开关柜可以对生产过程中的电力负荷进行实时监测和控制，确保生产的连续性和稳定性。

1.3企业竞争激烈

国内外企业积极布局：国内外众多电气设备制造企业纷纷加大对智能化开关柜的研发投入和市场推广力度，市场竞争日益激烈。国际知名企业凭借先进的技术和丰富的经验，在高端市场占据一定的优势，如施耐德、ABB、西门子等企业的智能化开关柜产品在技术性能和质量方面具有较高的水平。国内企业则通过不断提高技术水平和产品质量，逐渐在中低端市场取得了较大的市场份额，如西电、许继、泰开等企业的产品在国内市场具有较高的知名度和市场占有率。

产品差异化竞争明显：为了在竞争中脱颖而出，企业不断推出具有特色的智能化开关柜产品。一些企业注重产品的可靠性和稳定性，通过采用优质的材料和先进的制造工艺，提高产品的质量和使用寿命；一些企业强调产品的智能化功能，不断研发新的智能监测和控制技术，提升产品的智能化水平；还有一些企业在产品的节能环保方面下功夫，推出符合绿色环保要求的智能化开关柜产品。

2智能化开关柜的应用实例

2.1光电互感器的应用

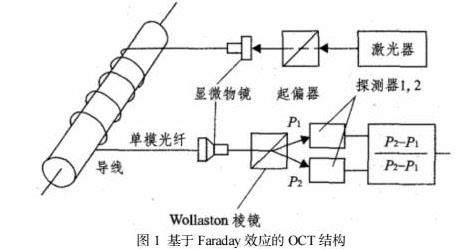

互感器在电力系统中作为测量和保护的重要元件，普遍使用电磁式结构的， 随着现代光纤技术的发展，基于法拉第旋光效应的光电互感器和光电传感器（OCT）相继出现，其结构如图1所示，根据法拉第（Faraday）磁光效应，将一根单模光纤绕在被测导线上，激光器发出的激光经起偏器变为线偏振光后，再由显微物镜耦合进光纤中，如果忽略光纤的双折射，则出射光仍为一线偏振光，如果通过一次导线的电流为I，导线周围所产生的磁场强度为H，当一束线偏振光通过该磁场时，偏振光的偏振角度会发生偏转，其偏转角为Φ，通过计算可以获得一次导线的电流值 [1] 。

相比于电磁式互感器，光电互感器有以下优点：

（1）在高电压、大电流的测量环境中，光纤或光介质是良好的绝缘体，它可以满足高压工作环境下的绝缘要求;

（2）没有传统电流互感器二次开路产生高压的危险;

（3）不会产生磁饱和及铁磁共振现象，它尤其适用于高电压、大电流环境下的故障诊断;

（4）频带宽，可以从直流到几百千赫，适用于继电保护和谐波检测;

（5）动态范围大，能在大的动态范围内产生高线性度的响应;

（6）适应了现在电力系统的数字化信号处理要求，它还可用于以保护、监控和测量为目的高速遥感、遥测系统;

（7）适应整套测量装置结构紧凑、重量轻、体积小，便于安装和维护。

2.2电动解决方案的应用

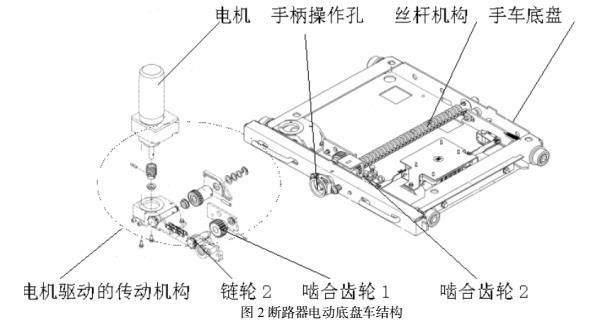

目前手车式开关柜停电检修的通常操作方式为：断路器本身可由远方控制中心遥控操作， 进出断路器手车需要开关停电后由变电操作人员到开关室现场使用摇柄人工将其由运行位置退出到试验位置，手动进行接地刀合闸，然后进行检修，工作完成送电时，逆向重复一遍，为减少变电运行工作量，提高电力系统的无人值守能力，在操作频繁的开关柜可以在现场“无人”的情况下实现完整的停送电工作，这就要求断路器手车及接地开关可以实现远方电动操作[2]，如图2所示，断路器手车底盘车安装电机，电机驱动涡轮蜗杆，蜗杆带动套在传动轴上的离合器动作，离合器带动传轴旋转，通过链传动带动轴，通过齿轮传动带动丝杆旋转， 丝杆带动底盘车运动，通过远方通讯接口，实现电动手车远方控制。

电动接地开关在结构设计方面可以不更改原有开关柜的基本结构，满足机械和电气方面正向及反向联锁，满足开关柜的“五防”要求，可以实现电动和手动操作，电机可以安装于接地开关本体或操作大轴上。

2.3温湿度监控的应用

合适的温湿度环境可以延长开关柜内电气设备的使用寿命，减少故障发生的概率。智能化温湿度控制能够确保开关柜始终处于良好的工作环境中，提高设备的可靠性和稳定性。

（1）数据采集与分析：通常在主母线室母线搭接处、动静触头啮合处、电缆室等温湿度容易出现异常的部位设置温湿度传感器，控制系统收集传感器传来的温湿度数据，通过设定合适的阈值，当温湿度超出正常范围时，系统能够自动发出警报。

（2）自动调节：根据监测到的温湿度数据，控制系统可以自动启动加热、降温、除湿等设备，以维持开关柜内的温湿度在合适的范围内。例如，当湿度较高时，启动除湿设备；当温度过高时，启动降温设备。

（3）远程监控：智能化控制系统可以实现远程监控，工作人员可以通过手机、电脑等终端设备随时查看开关柜内的温湿度情况，并进行远程控制。

2.4局放监测应用

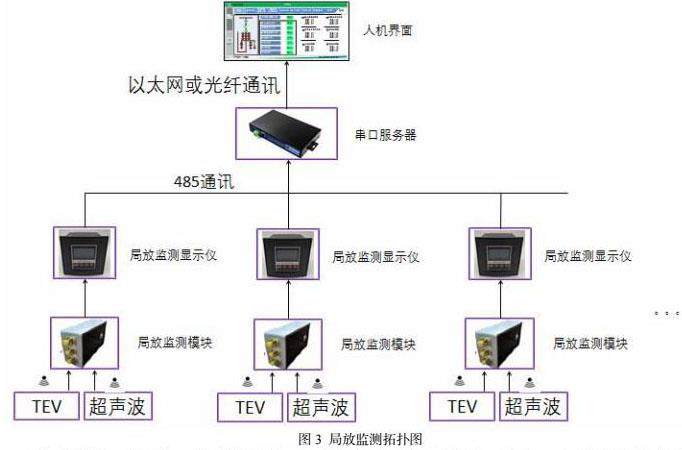

开关柜绝缘缺陷发展到最终击穿，酿成事故之前，往往会出现温度过高或局部放电阶段，局部放电的严重程度能够反映绝缘状态，因此通过实时在线监测局部放电来判断设备绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值、频次等来判断开关柜是否由局部放电发生，这就是TEV法监测局放原理；同时，局部放电发生时，还会伴随着声波信号的产生，声波信号会通过空气向四周传播，通过声波传感器监测该信号也可判断是否由局部放电发生，局放监测拓扑图详见图3。

系统由传感器，监测模块、本地监测显示仪、串口服务器、服务器五部分组成，采用TEV法和超声波法相结合的检测方法，监测开关柜局部放电情况来判断设备绝缘状态。每个采集装置按设定的时间间隔采集1路TEV传感器和1路超声波传感器信号，并对采集信号进行分析、处理，检测数据通过无线lora发送至数据网关，数据网关根据现场情况选用RJ45或者5G网络将数据传输至后台数据中心。

2.5视频监控系统的应用

通过安装在开关柜内的高清摄像头，可以实时监控断路器和接地开关的状态。可以清晰地看到开关的分合闸位置、接地开关的连接情况等，确保设备处于正确的运行状态。有助于及时发现潜在的故障和异常情况，如开关未完全闭合、接地不良等问题。

视频监控系统可实现远程监控，工作人员无需亲临现场即可了解设备的运行情况。在进行远程操作时，视频画面可以为操作人员提供直观的指导，确保操作的准确性和安全性。例如，在远方控制断路器分合闸时，操作人员可以通过视频确认开关动作是否到位。

当设备出现故障时，视频监控记录可以为故障诊断和分析提供重要依据。通过回放故障发生前后的视频画面，技术人员可以观察到故障的具体表现，如是否有异常电弧、声响等，从而更快速地确定故障原因，制定有效的维修方案。

2.5开关柜机械特性监测

通过采用位移传感器、速度传感器、力传感器等设备，实时采集开关柜机械部件的运动参数。对采集到的传感器数据进行分析处理，提取关键特征参数，判断机械特性是否正常。可以通过与历史数据对比、设定阈值等方式进行故障诊断。

可以监测断路器分闸和合闸过程中的速度变化。合适的分合闸速度能保证断路器可靠动作，速度过快或过慢都可能导致故障；测量断路器触头的行程，确保其在规定范围内。行程异常可能影响断路器的开断能力和绝缘性能；记录断路器分闸和合闸所需的时间。时间过长或过短可能暗示着机械部件的故障或老化；监测操作断路器所需的力。操作力的变化可以反映机械传动系统的状态。

3智能化开关柜的发展趋势

3.1更加智能化和自动化

深度融合人工智能技术：未来，智能化开关柜将更加深入地融合人工智能技术，如机器学习、深度学习和神经网络等。通过对大量的运行数据进行分析和学习，能够实现对故障的精准预测和智能诊断，提前采取措施预防故障的发生，提高设备的可靠性和可用性。

3.2标准化和规范化

标准体系不断完善：随着智能化开关柜的应用范围不断扩大，行业对标准化的需求日益迫切。未来，将制定更加完善的智能化开关柜标准体系，包括产品的技术标准、通信协议、安装规范、测试方法等，以确保产品的质量和兼容性。标准化的制定将有利于提高智能化开关柜的生产效率和可靠性，降低产品的成本和维护难度，促进智能化开关柜行业的健康发展。

3.3模块化和定制化

模块化设计成为主流：模块化设计能够提高产品的生产效率和质量，降低产品的成本和维护难度。未来，智能化开关柜将采用更加模块化的设计，将开关柜的各个功能模块进行标准化设计和生产，用户可以根据自己的需求选择不同的模块进行组合，满足个性化的需求。

定制化服务兴起：随着用户对智能化开关柜的需求不断多样化，企业将提供更多的定制化服务。根据用户的特定需求，为其设计和生产符合要求的智能化开关柜产品，提供全方位的解决方案，包括产品的设计、安装、调试、维护和升级等。

参考文献

[1]万忠兵.光电式互感器的原理及应用[J].四川电力技术，2008，（31）55-58.

[2]苏东青，陈灵峰，吴志雄.智能变电站10kV开关柜断路器手车电动操作注意事项 [J].电工技术，2013（2）：13-15.
