摘要：本文深入探究基于北斗卫星导航系统的智慧港口管理系统。剖析智慧港口在防疫、安全、环保及指挥调度方面对高精度定位的迫切需求，提出多层次系统架构，保障数据高效处理与系统稳健运行。基于北斗卫星信号与惯性导航系统（INS）的多数据融合，于复杂环境达成高精度定位。详述该系统在电子围栏定位与车辆管理中的应用，彰显其于提升运营效率、强化安全保障及环境保护的显著优势。旨在为智慧港口建设提供有力参考，推动港口行业迈向智能化、绿色化与高效化。

关键字：北斗定位、组合定位、智慧港口

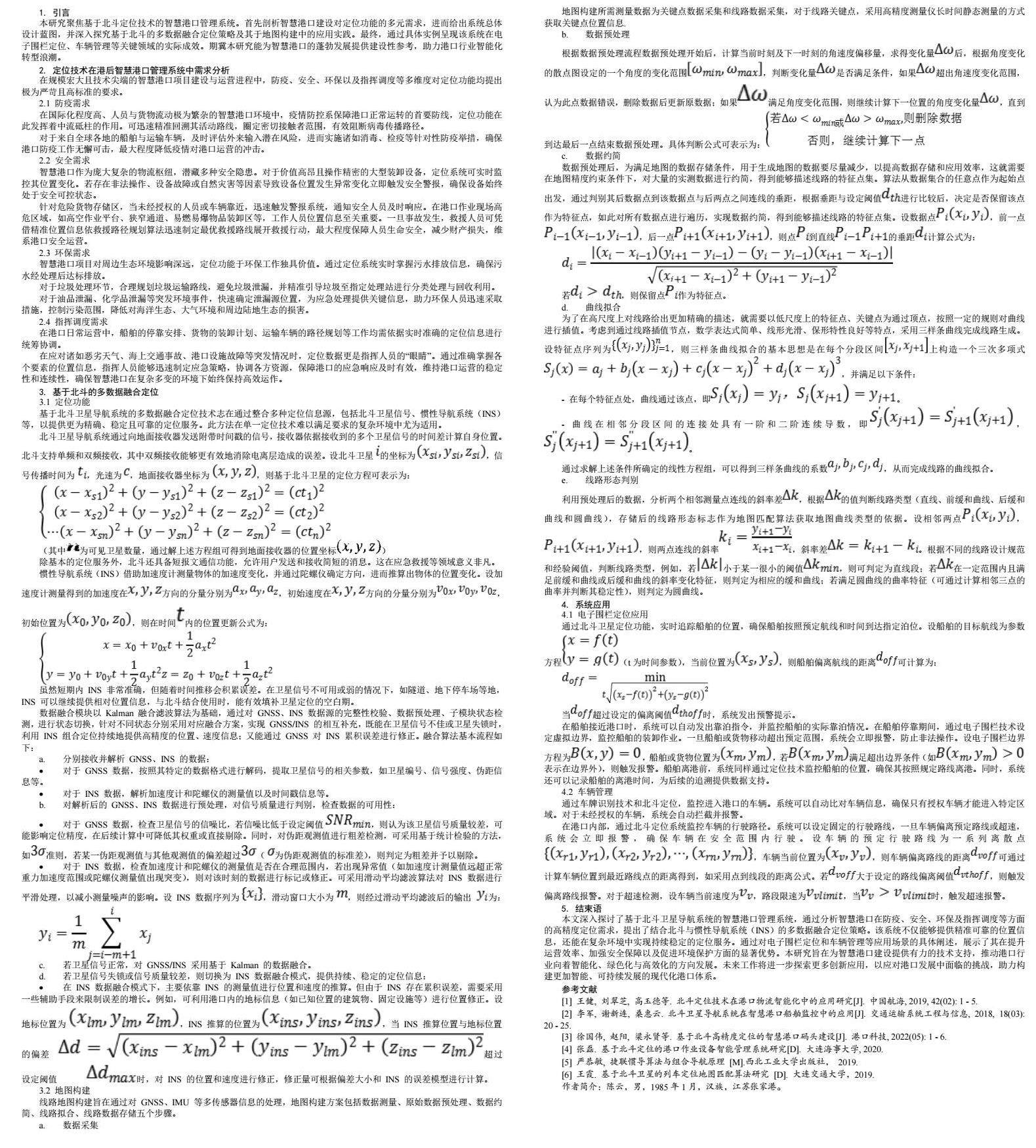

1. 引言

本研究聚焦基于北斗定位技术的智慧港口管理系统。首先剖析智慧港口建设对定位功能的多元需求，进而给出系统总体设计蓝图，并深入探究基于北斗的多数据融合定位策略及其于地图构建中的应用实践。最终，通过具体实例呈现该系统在电子围栏定位、车辆管理等关键领域的实际成效。期冀本研究能为智慧港口的蓬勃发展提供建设性参考，助力港口行业智能化转型浪潮。

2. 定位技术在港后智慧港口管理系统中需求分析

在规模宏大且技术尖端的智慧港口项目建设与运营进程中，防疫、安全、环保以及指挥调度等多维度对定位功能均提出极为严苛且高标准的要求。

2.1 防疫需求

在国际化程度高、人员与货物流动极为繁杂的智慧港口环境中，疫情防控系保障港口正常运转的首要防线，定位功能在此发挥着中流砥柱的作用。可迅速精准回溯其活动路线，圈定密切接触者范围，有效阻断病毒传播路径。

对于来自全球各地的船舶与运输车辆，及时评估外来输入潜在风险，进而实施诸如消毒、检疫等针对性防疫举措，确保港口防疫工作无懈可击，最大程度降低疫情对港口运营的冲击。

2.2 安全需求

智慧港口作为庞大复杂的物流枢纽，潜藏多种安全隐患。对于价值高昂且操作精密的大型装卸设备，定位系统可实时监控其位置变化。若存在非法操作、设备故障或自然灾害等因素导致设备位置发生异常变化立即触发安全警报，确保设备始终处于安全可控状态。

针对危险货物存储区，当未经授权的人员或车辆靠近，迅速触发警报系统，通知安全人员及时响应。在港口作业现场高危区域，如高空作业平台、狭窄通道、易燃易爆物品装卸区等，工作人员位置信息至关重要。一旦事故发生，救援人员可凭借精准位置信息依救援路径规划算法迅速制定最优救援路线展开救援行动，最大程度保障人员生命安全，减少财产损失，维系港口安全运营。

2.3 环保需求

智慧港口项目对周边生态环境影响深远，定位功能于环保工作独具价值。通过定位系统实时掌握污水排放信息，确保污水经处理后达标排放。

对于垃圾处理环节，合理规划垃圾运输路线，避免垃圾泄漏，并精准引导垃圾至指定处理站进行分类处理与回收利用。

对于油品泄漏、化学品泄漏等突发环境事件，快速确定泄漏源位置，为应急处理提供关键信息，助力环保人员迅速采取措施，控制污染范围，降低对海洋生态、大气环境和周边陆地生态的损害。

2.4 指挥调度需求

在港口日常运营中，船舶的停靠安排、货物的装卸计划、运输车辆的路径规划等工作均需依据实时准确的定位信息进行统筹协调。

在应对诸如恶劣天气、海上交通事故、港口设施故障等突发情况时，定位数据更是指挥人员的“眼睛”。通过准确掌握各个要素的位置信息，指挥人员能够迅速制定应急策略，协调各方资源，保障港口的应急响应及时有效，维持港口运营的稳定性和连续性，确保智慧港口在复杂多变的环境下始终保持高效运作。

3. 基于北斗的多数据融合定位

3.1 定位功能

基于北斗卫星导航系统的多数据融合定位技术志在通过整合多种定位信息源，包括北斗卫星信号、惯性导航系统（INS）等，以提供更为精确、稳定且可靠的定位服务。此方法在单一定位技术难以满足要求的复杂环境中尤为适用。

北斗卫星导航系统通过向地面接收器发送附带时间戳的信号，接收器依据接收到的多个卫星信号的时间差计算自身位置。北斗支持单频和双频接收，其中双频接收能够更有效地消除电离层造成的误差。设北斗卫星的坐标为，信号传播时间为，光速为，地面接收器坐标为，则基于北斗卫星的定位方程可表示为：

除基本的定位服务外，北斗还具备短报文通信功能，允许用户发送和接收简短的消息。这在应急救援等领域意义非凡。

惯性导航系统（INS）借助加速度计测量物体的加速度变化，并通过陀螺仪确定方向，进而推算出物体的位置变化。设加速度计测量得到的加速度在方向的分量分别为，初始速度在方向的分量分别为，初始位置为，则在时间内的位置更新公式为：

虽然短期内 INS 非常准确，但随着时间推移会积累误差。在卫星信号不可用或弱的情况下，如隧道、地下停车场等地，INS 可以继续提供相对位置信息，与北斗结合使用时，能有效填补卫星定位的空白期。

数据融合模块以 Kalman 融合滤波算法为基础，通过对 GNSS、INS 数据源的完整性校验、数据预处理、子模块状态检测，进行状态切换，针对不同状态分别采用对应融合方案，实现 GNSS/INS 的相互补充，既能在卫星信号不佳或卫星失锁时，利用 INS 组合定位持续地提供高精度的位置、速度信息；又能通过 GNSS 对 INS 累积误差进行修正。融合算法基本流程如下：

a.分别接收并解析 GNSS、INS 的数据：

对于 GNSS 数据，按照其特定的数据格式进行解码，提取卫星信号的相关参数，如卫星编号、信号强度、伪距信息等。

对于 INS 数据，解析加速度计和陀螺仪的测量值以及时间戳信息等。

b.对解析后的 GNSS、INS 数据进行预处理，对信号质量进行判别，检查数据的可用性：

对于 GNSS 数据，检查卫星信号的信噪比，若信噪比低于设定阈值，则认为该卫星信号质量较差，可能影响定位精度，在后续计算中可降低其权重或直接剔除。同时，对伪距观测值进行粗差检测，可采用基于统计检验的方法，如准则，若某一伪距观测值与其他观测值的偏差超过（为伪距观测值的标准差），则判定为粗差并予以剔除。

对于 INS 数据，检查加速度计和陀螺仪的测量值是否在合理范围内，若出现异常值（如加速度计测量值远超正常重力加速度范围或陀螺仪测量值出现突变），则对该时刻的数据进行标记或修正。可采用滑动平均滤波算法对 INS 数据进行平滑处理，以减小测量噪声的影响。设 INS 数据序列为，滑动窗口大小为，则经过滑动平均滤波后的输出为：

c.若卫星信号正常，对 GNSS/INS 采用基于 Kalman 的数据融合。

d.若卫星信号失锁或信号质量较差，则切换为 INS 数据融合模式，提供持续、稳定的定位信息：

在 INS 数据融合模式下，主要依靠 INS 的测量值进行位置和速度的推算。但由于 INS 存在累积误差，需要采用一些辅助手段来限制误差的增长。例如，可利用港口内的地标信息（如已知位置的建筑物、固定设施等）进行位置修正。设地标位置为，INS 推算的位置为，当 INS 推算位置与地标位置的偏差超过设定阈值时，对 INS 的位置和速度进行修正，修正量可根据偏差大小和 INS 的误差模型进行计算。

3.2 地图构建

线路地图构建旨在通过对 GNSS、IMU 等多传感器信息的处理，地图构建方案包括数据测量、原始数据预处理、数据约简、线路拟合、线路数据存储五个步骤。

a.数据采集

地图构建所需测量数据为关键点数据采集和线路数据采集，对于线路关键点，采用高精度测量仪长时间静态测量的方式获取关键点位置信息.

b.数据预处理

根据数据预处理流程数据预处理开始后，计算当前时刻及下一时刻的角速度偏移量，求得变化量后，根据角度变化的散点图设定的一个角度的变化范围，判断变化量是否满足条件，如果超出角速度变化范围，认为此点数据错误，删除数据后更新原数据；如果满足角度变化范围，则继续计算下一位置的角度变化量，直到到达最后一点结束数据预处理。具体判断公式可表示为：

c.数据约简

数据预处理后，为满足地图的数据存储条件，用于生成地图的数据要尽量减少，以提高数据存储和应用效率，这就需要在地图精度约束条件下，对大量的实测数据进行约简，得到能够描述线路的特征点集。算法从数据集合的任意点作为起始点出发，通过判别其后数据点到该数据点与后两点之间连线的垂距，根据垂距与设定阈值进行比较后，决定是否保留该点作为特征点，如此对所有数据点进行遍历，实现数据约简，得到能够描述线路的特征点集。设数据点，前一点，后一点，则点到直线的垂距计算公式为：

若，则保留点作为特征点。

d.曲线拟合

为了在高尺度上对线路给出更加精确的描述，就需要以低尺度上的特征点、关键点为通过顶点，按照一定的规则对曲线进行插值。考虑到通过线路插值节点，数学表达式简单、线形光滑、保形特性良好等特点，采用三样条曲线完成线路生成。设特征点序列为，则三样条曲线拟合的基本思想是在每个分段区间上构造一个三次多项式，并满足以下条件：

- 在每个特征点处，曲线通过该点，即。

- 曲线在相邻分段区间的连接处具有一阶和二阶连续导数，即，。

通过求解上述条件所确定的线性方程组，可以得到三样条曲线的系数，从而完成线路的曲线拟合。

e.线路形态判别

利用预处理后的数据，分析两个相邻测量点连线的斜率差，根据的值判断线路类型（直线、前缓和曲线、后缓和曲线和圆曲线），存储后的线路形态标志作为地图匹配算法获取地图曲线类型的依据。设相邻两点，，则两点连线的斜率，斜率差。根据不同的线路设计规范和经验阈值，判断线路类型，例如，若小于某一很小的阈值，则可判定为直线段；若在一定范围内且满足前缓和曲线或后缓和曲线的斜率变化特征，则判定为相应的缓和曲线；若满足圆曲线的曲率特征（可通过计算相邻三点的曲率并判断其稳定性），则判定为圆曲线。

4. 系统应用

4.1 电子围栏定位应用

通过北斗卫星定位功能，实时追踪船舶的位置，确保船舶按照预定航线和时间到达指定泊位。设船舶的目标航线为参数方程（t为时间参数），当前位置为，则船舶偏离航线的距离可计算为：

当超过设定的偏离阈值时，系统发出预警提示。

在船舶接近港口时，系统可以自动发出靠泊指令，并监控船舶的实际靠泊情况。在船舶停靠期间，通过电子围栏技术设定虚拟边界，监控船舶的装卸作业。一旦船舶或货物移动超出预定范围，系统会立即报警，防止非法操作。设电子围栏边界方程为，船舶或货物位置为，若满足超出边界条件（如表示在边界外），则触发报警。船舶离港前，系统同样通过定位技术监控船舶的位置，确保其按照规定路线离港。同时，系统还可以记录船舶的离港时间，为后续的追溯提供数据支持。

4.2 车辆管理

通过车牌识别技术和北斗定位，监控进入港口的车辆。系统可以自动比对车辆信息，确保只有授权车辆才能进入特定区域。对于未经授权的车辆，系统会自动拦截并报警。

在港口内部，通过北斗定位系统监控车辆的行驶路径。系统可以设定固定的行驶路线，一旦车辆偏离预定路线或超速，系统会立即报警，确保车辆在安全范围内行驶。设车辆的预定行驶路线为一系列离散点，车辆当前位置为，则车辆偏离路线的距离可通过计算车辆位置到最近路线点的距离得到，如采用点到线段的距离公式。若大于设定的路线偏离阈值，则触发偏离路线报警。对于超速检测，设车辆当前速度为，路段限速为，当时，触发超速报警。

5. 结束语

本文深入探讨了基于北斗卫星导航系统的智慧港口管理系统，通过分析智慧港口在防疫、安全、环保及指挥调度等方面的高精度定位需求，提出了结合北斗与惯性导航系统（INS）的多数据融合定位策略。该系统不仅能够提供精准可靠的位置信息，还能在复杂环境中实现持续稳定的定位服务。通过对电子围栏定位和车辆管理等应用场景的具体阐述，展示了其在提升运营效率、加强安全保障以及促进环境保护方面的显著优势。本研究旨在为智慧港口建设提供有力的技术支持，推动港口行业向着智能化、绿色化与高效化的方向发展。未来工作将进一步探索更多创新应用，以应对港口发展中面临的挑战，助力构建更加智能、可持续发展的现代化港口体系。

参考文献

[1] 王健， 刘翠芝， 高玉德等. 北斗定位技术在港口物流智能化中的应用研究[J]. 中国航海， 2019， 42（02）： 1 - 5.

[2] 李军， 谢新连， 桑惠云. 北斗卫星导航系统在智慧港口船舶监控中的应用[J]. 交通运输系统工程与信息， 2018， 18（03）： 20 - 25.

[3] 徐国伟， 赵阳， 梁永贤等. 基于北斗高精度定位的智慧港口码头建设[J]. 港口科技， 2022（05）： 1 - 6.

[4] 张磊. 基于北斗定位的港口作业设备智能管理系统研究[D]. 大连海事大学， 2020.

[5] 严恭敏， 捷联惯导算法与组合导航原理 [M].西北工业大学出版社， 2019.

[6] 王霞. 基于北斗卫星的列车定位地图匹配算法研究 [D]. 大连交通大学，2019.
