摘要：软件定义网络（Software-Defined Networking， SDN）通过分离控制平面与转发平面，实现了对网络资源的集中化管理与灵活配置。然而，在实际应用中，控制平面与转发平面之间的配置同步问题仍是影响系统性能的关键挑战。本文针对这一问题，设计并实现了一种高效的SDN控制器配置同步方案。该方案基于动态路径计算和Delta配置传输机制，结合数据完整性校验和错误重传策略，实现了网络状态的实时监控与可靠配置同步。实验结果表明，该方案能够快速响应网络状态变化，并在异常场景下保持稳定，有效提升了系统的可靠性和性能。

关键词：VPLS业务；Excel模板；自动化配置；网络运维

引言

随着网络技术的快速发展，网络管理的复杂性和规模性日益增加。在这一背景下，设计一个高效、可靠的SDN控制器显得尤为重要。其中确保控制平面与转发平面的配置同步是一个至关重要的问题，传统的配置同步方法主要依赖于定时批量更新或静态校验等技术手段。然而，这些方法在实际应用中存在诸多问题：一方面，定时批量更新的方式会导致实时性不足，无法快速响应网络环境的变化；另一方面，静态校验的机制难以覆盖所有异常情况，容易导致配置不一致的问题。此外，传统方法对带宽资源的消耗较大，且自动化程度较低，限制了其在大规模复杂网络中的应用。为了解决这些问题，本文提出了一种基于SDN控制器的网络控制和转发平面配置同步实现方案。该方案通过动态路径规划、增量更新优化以及实时监控机制，实现了控制平面与转发平面之间的高效同步。具体而言，SDN控制器能够根据业务需求和实时网络状态，自动生成并下发最优的转发平面配置信息；同时，该控制器还具备校验功能，确保所有网元配置的完整性和正确性；并且，通过集成异常检测和自动化响应机制，控制器能够在第一时间感知设备故障或链路中断等异常情况，并快速触发路径重新规划和配置更新流程，从而保障了网络的稳定运行。

一、实现方案

SDN控制器通过以下几方面机制实现高效、可靠的配置同步：

（一）路径自动计算与配置生成

根据实时网络状态和业务需求，使用KSP算法在动态网络中找到多条候选路径（如主路径和备用路径），并生成相应的流表规则和配置指令。

（二）增量下发机制

在每次配置更新时，控制器通过对比旧配置和新配置，仅提取出发生变化的部分，只将变化的部分配置打包后通过网络下发到目标设备，既避免了全量配置的重复传输，又能减少带宽消耗并提高配置更新速度。

（三）冲突校验机制

转发设备接收某次Delta包时，会进行数据完整性校验。如果校验失败，转发设备会向控制器返回相应的错误码。根据冲突类型的不同，采取两种处理方式：

1）动态路径配置冲突，这种类型的冲突通常由动态路径的实时调整（如标签值）引起。在检测到此类冲突时，系统会自动触发动态一致性校验。控制器内置的自动化机制能够迅速识别问题，并通过自我修复功能解决冲突，无需人工干预。这种设计提高了系统的响应速度和可靠性。

2）静态配置冲突，这种类型的冲突一般是静态路径、vpls实例、pw实例等。这类配置较为固定，更改时需要谨慎操作。当系统检测到静态配置冲突时，控制器无法自行解决，会将详细的冲突信息上报至网管系统。技术人员收到告警后，需进行深入的排查和确认，最终通过手动一致性校验操作来解决问题。

（四）异常处理机制

主要是应对动态变化的网络环境，比如网络阻塞或设备故障、链路中断等异常情况，具体采取两种方式：

1）由于网络阻塞问题导致配置下发超时，控制器会启动重传机制。若多次重传失败，则控制器将该设备标记为离线状态。在此状态下，控制器停止对该设备进行任何新的配置下发或同步操作。当设备离线状态解除后，控制器检测到其在线状态，随后对该设备启动全量配置同步流程，确保其获得最新的完整配置信息。

2）实时检测网络中的异常情况，并自动触发路径重新规划和配置更新，以维持网络的稳定运行。当检测到设备故障或者链路中断时，系统会立即生成相应告警并触发自愈措施。

通过以上四种机制，不仅提升了配置同步的实时性，还显著提高了系统的可靠性和稳定性。该方案在减少带宽消耗的同时，增强了系统对异常情况的适应能力，为SDN网络的高效管理和优化提供了有力支持。

二、软件设计

（一）路径计算与配置生成

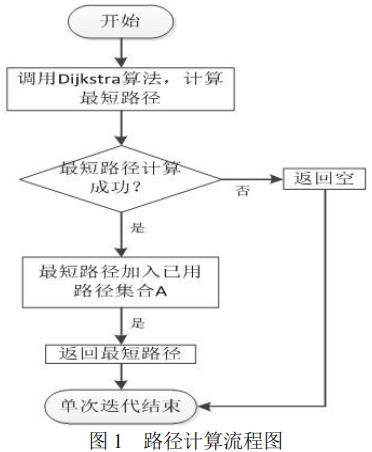

路径的计算核心采用了Dijkstra算法，该算法基于图论原理，能够高效地找到网络中两点之间的最短路径。最短路径计算流程图如下图1所示。通过结合实时网络状态信息（如链路带宽、延迟等），控制器可以快速生成最优的转发路径配置，并将这些配置下发至相关网元设备。

隧道路径规划过程，包括如下步骤：

1、构建存储路径搜索所需信息的数据存储结构。包括：graph结构体、Vertex结构体和ShortestPath结构体；

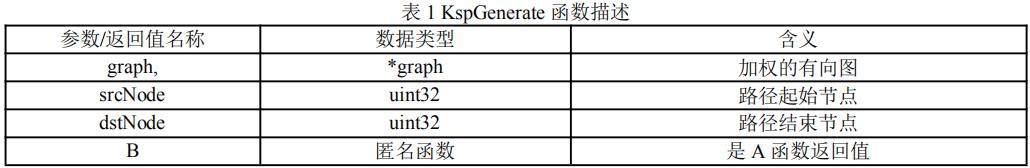

2、创建一个路径生成函数，该函数命名为KspGenerate，定义isFirst和fullSupr标志，分别用于判断是否求解的是第一条最短路径和是否求解的是完全分离路径。KspGenerate的返回值为一个匿名函数，此处为方便描述，将该匿名函数命名为B，主要是调用Dijkstra算法计算最短路径。KspGenerate函数的参数和返回值及其代表的意义如表1所示：

（二）增量下发机制

控制器通过实时监控设备故障和链路中断，一旦检测到网络状态变化后或者接收到链路告警，触发控制器重新计算一条或多条动态路径，根据新的路径计算结果，控制器生成相应的配置指令。新的配置和旧的配置对比后，提取出需要新增、修改或删除的差异部分，这些差异被称为“Delta”，下发给转发设备只传输Delta内容，而不是完整的配置信息，减少传输数据量和提高效率。

控制器将“Delta”内容划分成三个立小包逐个进行传输。这种分包方式可以避免单次大包传输失败导致重传成本过高，并且支持逐包确认。转发设备接收到收Delta后，进行校验（如Hash校验），校验通过后，并向控制器返回确认消息。

（三）冲突校验机制

在遇到配置冲突时，系统能够自动触发一致性校验，并在必要时及时通知相关人员进行人工干预，从而保证整个网络系统的稳定运行。具体设计内容如下：

1）初始配置下发：控制器生成目标配置并将其发送给目标转发设备，转发设备接收配置后尝试应用这些配置。

2）错误检测与报告：如果配置应用失败，转发设备会生成相应的错误码，并将此错误码信息返回给控制器，错误码包括配置格式不正确，资源不可用，标签重复等。

3）触发单点数据一致性校验：控制器收到错误码后，立即触发一次针对该转发设备的单点数据一致性校验。

4）一致性校验结果分析：如果一致性校验通过，说明问题可能出在配置下发的其他环节，比如网络传输问题或临时性的设备故障；如果一致性校验仍然失败，即再次出现错误码，说明设备状态异常，无法恢复到一致状态。

5）停止自动一致性校验：当多次一致性校验均为成功时，控制器停止进一步的一致性校验操作，防止无线循环或资源耗尽。

6）通知网管系统：控制器将该设备状态异常的信息通报给网管系统，信息包括设备标识，失败原因等。网管系统接收到一致性校验失败告警后，需要用户进行排查，进一步分析问题根源，并安排人员进行人工干预。

7）人工干预与强制一致性校验：技术人员介入后，会针对该转发设备进行详细的诊断和修复工作，包括检查设备日志、排查硬件故障、更新软件版本或修正配置参数等。在问题初步解决后，技术人员在网管上执行一次手动的一致性校验操作。强制将设备的的配置状态与控制器的状态保持一致。在人工干预过程中，系统暂时忽略之前的错误码，以便顺利完成一致性校验

8）确认完成与恢复正常：当人工一致性校验成功完成后，转发设备的状态恢复到正常。此时，控制器重新尝试下发新的配置任务。

（四）异常处理机制

控制器在向转发设备下发新的配置或更新后，会进入等待状态，接收来自目标设备的确认信息。如果控制器在设定的等待周期内（例如t秒）未收到确认信息，将启动自动重传机制，重新发送相同的配置指令至该转发设备。重传操作会被执行3次，每次重传之间保持一定的间隔时间（例如1秒），如果连续重传3次后仍未成功，则控制器将该设备标记为“离线”状态。并将配置同步状态设置为“未同步”。在此状态下，控制器不会向该设备增量下发新的配置信息。

控制器会实时监测网络中设备故障或链路中断，一旦出现异常，系统会立即生成相应告警并触发重路由流程。重路由是根据新的网络拓扑状态，使用KSP算法计算新的最佳路径，并生成相应的流表规则和配置指令。将新路径的配置信息通过增量下发机制快速推送到受影响设备，完成网络自愈。

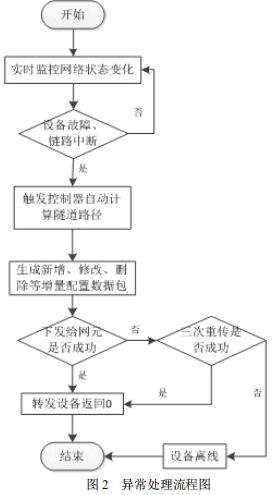

此外，控制器与设备之间建立了同步恢复机制。当设备重新上线或网络状态恢复正常后，控制器通过周期性检测机制（如心跳包）感知到设备在线状态。一旦确认某台设备恢复在线，控制器将与其进行全量配置对账，确保双方的配置一致，并执行相应的配置同步操作，直至完成同步。最终，控制器会将该网元的配置同步状态更新为“同步”。异常处理流程图如图2所示：

三、功能验证

（一）网络状态监控与动态路径计算验证

目标：确保控制器能够实时检测设备故障和链路中断，并在检测到网络状态变化后，自动触发路径计算模块生成正确的Delta配置。

方法：模拟设备故障或链路中断场景，监控控制器是否及时检测到状态变化并启动路径计算，验证生成的Delta配置是否准确反映所需的网络调整。

预期结果：控制器应在预定时间内（如1秒内）检测到变化，并生成正确的Delta配置。

（二）Delta配置传输与校验机制验证

目标：测试Delta配置的分割、传输和校验过程，确保数据完整性和传输可靠性。

方法：分割Delta配置为小包，逐个传输至转发设备。在转发设备端进行Hash校验，检查每个包的完整性。故意引入错误（如数据损坏或丢包），验证控制器是否能自动重传。

预期结果：所有Delta包成功传输并校验通过；检测到错误时，控制器应启动重传机制。

（三）错误处理与离线管理机制验证

目标：确保在转发设备返回错误码或多次重传失败时，控制器能够正确处理并标记设备为“离线”。

方法：模拟转发设备返回错误码（如Hash校验失败）。测试控制器是否能判定下发失败并启动重传机制。连续模拟三次传输失败，验证控制器是否会将设备标记为“离线”，并将配置同步状态设为“未同步”。

预期结果：在检测到错误后，控制器应正确执行重传和状态更新操作。

（四）同步恢复机制验证

目标：验证当设备重新上线时，控制器能否通过心跳包检测并完成全量配置对账及同步。

方法：模拟设备离线后重新上线。监控控制器是否通过心跳包检测到设备在线状态。执行全量配置对账，确保配置同步正确，并更新同步状态为“同步”。

预期结果：设备上线后，控制器成功完成配置对账和同步，确保网络配置的一致性。

通过上述功能验证，全面评估了网络控制器的各项性能和可靠性。测试结果显示，系统能够有效检测和响应网络状态变化，可靠地传输和校验配置数据，在异常场景下保持稳定。这些结果表明，SDN控制器设计合理，性能优越，能够满足控制平面和转发平面配置同步的需求。

四、结束语

软件定义网络（SDN）作为一项创新性的网络架构，通过将控制平面与转发平面分离，实现了对网络资源的集中化管理和灵活配置。本文聚焦于解决网络控制平面与转发平面之间的配置同步问题，设计并实现了一种高效SDN控制器配置同步方案。通过在多种实际应用场景中进行性能和可靠性测试，实验结果表明该系统能够快速检测到网络状态的变化，并做出有效响应。此外，系统还具备出色的数据传输和校验能力，特别是在处理设备离线或异常情况时，其错误处理机制展现了强大的适应性和恢复能力。

参考文献：

[1] Sanjeev Kulkarni， et al. Morgan Kaufma，Software-Defined Networking： A Comprehensive Approach，2014.12.

[2] 乐宗港，黄刘生，徐宏力. 基于AMQP的SDN控制器故障恢复机制，通信技术.2017.03.

[3] 李明， 王强. SDN技术及其在网络管理中的应用研究. 计算机网络， 2022.04

作者简介：陈鹏，工程师，现就职于中国电子科技集团公司第三十四研究所，主要研究方向为光传输技术，控制器软件开发。
