接要：成立于 2022 年3 月，建井初期采用 TBM 快速掘进方法施工，进度较快，而后续支护成为制约了快速掘进，为解决支护滞后的矛盾，采用防爆油机单轨吊机车作为辅助运输方式，效果显著，取得良好效果。关键词：单轨吊在快速掘进系统中的探索与实践应用;徐州徐工基础工程机械有限公司，DC161Y 系列防爆柴油机单轨吊机车

引言：煤炭行业建井初期，各种系统不完善情况下，传统（炮掘）施工工艺下进度慢、职工劳动强度大、进度慢、施工周期长，而采用 TBM 快速掘进方法施工，后巷支护材料运输较为困难，支护速度不能满足 TBM 快速掘进要求，宏远集团高源煤业经多次调研，在原有单轨吊技术比较成熟（单轨吊传统安装方式为单独形成巷道后安装使用）的情况下，大胆采用在 TBM 机后配套皮带机上方安装单轨吊，将单轨吊直接开至 TBM机台车上方，解决了职工靠肩扛人抬的运输方式，有效解决了快速掘进支护滞后的矛盾。

应用背景：高源煤业采用中铁工程装备集团有限公司生产的 EQC5830 型全断面掘进盾构机.（简称 TBM 型盾构机） 在矿井建设时期，由于 TBM 掘进速度较快，支护所需锚杆、锚索、喷浆料等运输成为制约快速掘进的主要矛盾。施工巷道成圆形，传统的轨道运输比较困难，宏源集团高源煤业经多方探索决定在 TBM 后配套皮带机上方安装单轨吊实现材料辅助运输，满足掘进需要。

探索与应用方案：防爆柴油机单轨吊机车是一种煤矿井下辅助运输机车。它行驶于巷道顶部的单轨上，不仅能运送物料、人员和设备，还可以完成井下设备的简单提升、吊装等工作。是一种多功能、高效率、多用途的井下辅助运输方式。

机车采用矿用防爆柴油机为动力源，以闭式液压系统驱动行走、实现行车制动。当紧急制动、停车制动或超速保护时，制动夹紧油缸失压，制动机构压缩着的弹簧紧急释放，使制动闸杆迅速动作，顶住制动闸块实现抱轨，实现机车制动停车。

防爆柴油机单轨吊机车的优点是：能够合理利用巷道顶部空间，受底板条件影响小;具有超强的牵引和爬坡性能，能够适应井下复杂的坡道起伏、转弯半径小，可进出多分支巷道，实现不经转载一站式运输，机动灵活，使用维护人员少;与同功能地轨式运输设备相比，其初期投资少运行维护费用低;该型号机车特增加了齿轮驱动功能，即在湿滑、大坡度路段铺设齿条，采用齿轮驱动行走，大大的提高了牵引性能;标准化设计，可根据各大煤矿的个性化工况需求，随意选择适合实际工况的驱动部数量，达到高效运输的目的。系列防爆柴油机单轨吊机车的缺点是：需有可靠的悬吊单轨的吊挂承力装置，对顶板岩石强度或支护的要求较高。

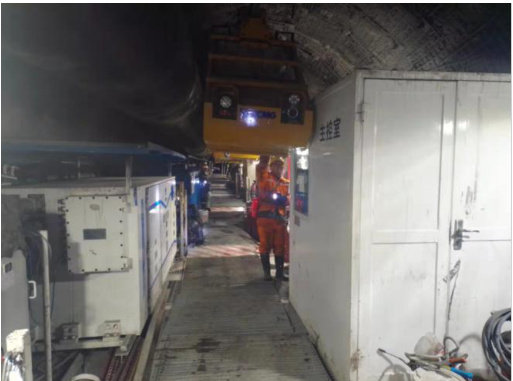

现场应用效果图

具体实现如下：

1、配置两台矿用防爆柴油机，其中一台专为上下人员使用，另一台作为运送材料、设备使用。

2、控制方式：DC161Y 防爆柴油机车设置两种操作方式：一是近距离人为驾驶室操作，二是远距离遥控操作，遥控器可以实现前进后退，起吊，加油门儿，减油门儿，可以根据需要实时切换。

3、保护设置：DC161Y 防爆柴油机车设有启动报警装置和前后照明、报警灯;设有制动系统及超速保护装置;

液压系统有过滤装置，还设有压力、油温、油位显示等保护装置;电控系统设有紧急切断和闭锁装置：

机车安全保护电控系统设计四级控制优先级，其中优先级 1 级为最高：

优先级 1：矿用本安型矿用机车超速保护器，瓦斯超限保护仪器。通过快速释放制动缸中的压力实现紧急制动;通过切断液控开关实现发动机熄火;控制器电脑故障不影响紧急制动动作;

优先级 2：紧急制动，通过快速释放制动缸中的压力实现紧急制动;

优先级 3：矿用本安型传感器测量。通过控制系统影响制动阀启动;提前报警、延时制动灯;

优先级 4：控制系统软件故障诊断。根据不同故障类型采取相应动作;

4、结束语

通过DC161Y 防爆柴油机车与TBM 机合理搭配，有效解决了快速掘进过程中材料、设备辅助运输问题，使得 TBM 机的快速掘进功能得到有效发挥，每天进尺由原来6-10米提升到每天15-20 米，同时降低了职工劳动强度，具有快速性、实用性、可靠性，实现矿井快速掘进最佳组合。
