打开文本图片集

摘要：以涤纶中空纤维和棉纤维为原料，纺制涤棉包芯纱和纯棉纱，对两种纱线进行强力、条干、毛羽测试。然后在针织机上编织全部线圈添纱组织结构，并对两种织物进行后整理，最后对织物进行性能测试。结果表明：涤棉混纺纱的强力，条干均匀度，毛羽均优于原棉纱;经吸湿快干处理后的两种织物，涤棉混纺纱织物吸湿快干性，导水性高于棉织物。

关键词：吸湿快干面料; 涤纶中空纤维; 包芯纱; 后整理

1前言

随着社会的发展与进步，人们各方面的需求也不断在改变，特别对于服装的服用性能要求越来越高，不仅要求穿着舒适而且要对人体健康，这就需要一个干燥舒适的环境。因此对于袜子、运动装、内衣等面料具有优异的吸湿快干性能尤为重要[1]。涤纶纤维的许多物理化学性能均优于天然纤维，因此在化纤行业中占据着重要地位[5]，尤其是异性纤维，中空纤维，超细纤维等改善了涤纶手感，光泽，保暖等性能而受到广大消费者的青睐。

本课题采用棉/涤纶中空长丝和棉纤维纺制成涤棉包芯纱和纯棉纱两种纱线，对两种纱线进行能测试，然后采用全部线圈添纱组织进行编织，面纱分别采用涤棉包芯纱、纯棉纱，地纱采用氨纶包覆纱，使织物的正面和反面具有不同的吸湿性能。对两种织物进行煮练及吸湿快干整理，并进行吸湿快干、导水等性能测试，考察两种面料的吸湿快干性能。

2 实验部分

2.1 实验原料及仪器

实验原料为8.3tex的涤纶中空纤维长丝，500tex的棉粗纱，2tex的氨纶弹性纱。实验所需仪器为：Dssp-01A型数字式小样细纱机，天津市嘉诚机电设备有限公司；YG（B）021DX型电子单纱强力机，温州大荣纺织仪器有限公司表2 实验仪器；YG133B型条干均匀度测试仪，YG173A型纱线毛羽测试仪，苏州长风纺织机电科技有限公司；12GHB-12D红旗马针织横机，福建红旗马股份有限公司；DHG90A系列电热恒温鼓风干燥箱，上海索谱仪器有限公司；YGB871芯吸高度测试仪，温州大荣纺织仪器有限公司。

2.2 纱线制备

纺制纱线支数20tex，捻度330捻/10cm的棉/涤纶中空长丝包芯纱和棉型普通纱。

2.3 织物小样试制

采用全部线圈添纱组织进行编织，以涤棉混纺纱和纯棉作为添纱显露在织物正面，以氨纶包覆纱作为地纱显露在织物反面。

2.4 织物后整理

织物后整理的主要内容有煮炼、吸湿快干整理。煮炼的主要作用是去除织物内的杂质，改善织物的吸湿性及表观特征；吸湿快干整理使织物具有透湿性、透水性、快干性。

2.4.1 煮炼工艺

本实验以涤棉混纺织物与纯棉织物为原料，分别放入浓度为8%NaOH，浴比为1：30的水溶液中，并使织物完全浸没，待水浴锅温度为60℃时进行煮练，60min 后将织物取出洗净，调节烘箱温度至70℃，将两种织物放入烘箱，待 30min 后取出冷却至室温，调节烘箱温度至160℃，将两种织物放入烘箱烘焙 2min 取出。

2.4.2吸湿快干整理

采用吸湿快干整理剂溶液浓度为8g/L，浴比为1：30的水溶液，以二浸二轧的方式，对织物进行功能整理。具体方法为：计算溶液配比并配制吸湿快干整理溶液，将两种织物分别放入配置好的溶液内，并使织物完全浸没，静置30min，然后在轧车上对织物进行两浸两轧处理。调节烘箱温度至70℃，将两种织物放入烘箱，待30min 后取出冷却至室温，调节烘箱温度至160℃，将两种织物放入烘箱焙 2min 取出。

3实验结果及分析

3.1纱线强力分析

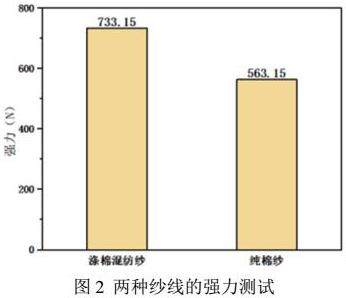

图2可以看出，相同线密度的两种纱线，涤棉包芯纱的强力高于纯棉纱线。这是由于包芯纱采用涤纶中空长丝和棉短纤相互配置，长丝在内部使纱线的强力增大。因此，与纯棉纱相比，涤棉包纱的强力较大，使纱线在进行织造时，能保证较低的断头率，从而保证织物的质量。

3.2 纱线条干分析

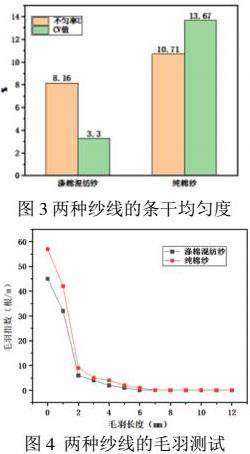

如图3所示，从条干不匀变异系数CV值与条干不匀平均差系数U两个条干均匀度测试指标可以看出，纯棉纱的条干不匀平均差系数与条干不匀变异系数均大于涤棉混纺纱。而CV与U值越大，条干均匀度越差。因此涤纶中空长丝条干均匀性好，在纺制纱线时，长丝与短纤发挥各自的优势，使混纺纱的条干均匀度高于纯棉纱。

3.3 纱线毛羽分析

根据折线图4可知，毛羽长度在1～7mm时纯棉纱的毛羽指数大于涤棉包芯纱的毛羽指数，即纯棉纱的毛羽比涤棉包芯纱的毛羽多，毛羽长度在 7～10mm 时，两种纱线的毛羽逐渐趋于零。总体上来看，涤棉包芯纱的毛羽比纯棉纱的少。由于涤棉包芯纱中的涤纶长丝毛羽少，棉短纤毛羽多，二者结合可以优势互补，使纱线毛羽降低，因此与纯棉纱相比，涤棉包芯纱的毛羽少。

3.4织物吸湿性

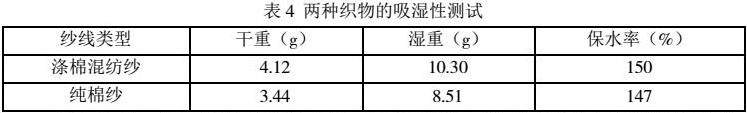

涤棉混纺纱与纯棉纱的吸湿性如表4所示。

由表4可知，涤棉混纺织物的保水率大于棉织物的保水率，即混纺纱织物的吸湿性比棉织物的湿性强。由于涤纶中空长丝的内部有管状空腔，可以使织物保留更多的水分，在人体产生汗液吋，涤纶中空纤维的强吸湿性使汗液迅速进入空腔内部，同时，织物内层为疏水性纤维，汗液会迅速导至织物外层从而扩散蒸发，可使织物达到快干的效果。

3.5 织物快干性测试

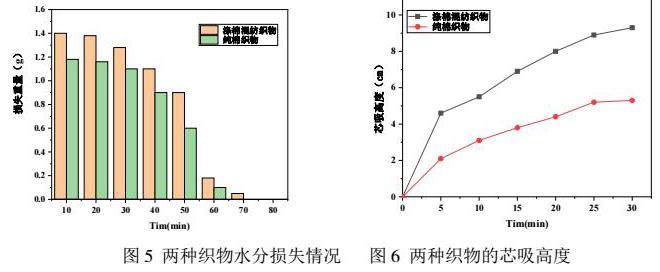

根据图5可知，经后整理的两种织物在每 10min内涤棉混纺织物烘干损失重量大于棉织物，在70min时棉织物仍然有重量损失，而涤棉织物的质量损失为0，即涤棉织物在此时已烘干，而棉织物未烘干。从时间上来说，混纺织物比棉织物快干。

3.6 织物芯吸高度

根据图6分析可知，在30min内的两种织物的芯吸高度几乎成线性上升，且涤棉混纺织物的有吸高度明显高于棉织物的芯吸高度。因此，可得出混纺纱织物的导水性比棉织物的导水性好，即混纺纱的扩散性较好。扩散性好可以增加织物的蒸发面积，使汗液能快速的被蒸发达到快干的目的。经吸湿快干处理后，只能改变纱线表面的性能，因此涤纶中空长丝的中空结构仍然具有快速导湿的效果。而棉织物纱线内部的性能仍然没变。因此，经吸湿快干处理后，涤纶中空纤维的导水性仍比棉织物好。

4 实验结论

本课题对棉及棉/涤纶中空长丝混纺制成纯棉纱和涤棉包芯纱两种纱线，对两种纱线进行强力、条干均匀度、毛羽等性能测试对比，然后通过添纱组织进行编织，对两种织物进行煮练及吸湿快干整理，并对两种织物进行吸湿、快干、导水等性能测试，并取得结论如下。

相同线密度的棉纱和涤棉混纺纱，涤棉混纺纱的强力，条干均匀度，毛羽均优于原棉纱。

（2）经吸湿快干处理后的两种织物，涤棉混纺织物吸湿快干性，导水性仍然比棉织物的性能优异，由于吸湿快干处理只改变了纱线表面的结构，因此，涤纶中空纤维的导湿性强，适合作为吸湿快干面料的原料。
