摘要：缝合过孔和屏蔽过孔在高速PCB设计中起到关键作用，合理的过孔设计能够改善信号完整性、减少干扰和提高电磁兼容性。本文介绍了高速PCB设计中缝合过孔和屏蔽过孔设计需要考虑的因素、参考的相关标准、遵循的原则，以确保设计的性能和可靠性。

关键词：高速PCB；缝合过孔；屏蔽过孔

在高速PCB的设计工作中，过孔是影响信号完整性的一个重要因素，是设计中不可忽视的一个关键点。过孔设计是否合理已成为了影响高速PCB工作性能的关键参数，如设计的时候考虑不当，则有可能会使得整个PCB板子的设计失败。

在PCB设计有两类用于改善信号完整性的过孔设计：缝合过孔（Stitching Vias）和屏蔽过孔（Shielding Vias）。

缝合过孔是一种将不同层上较大的铜区域连接在一起的过孔。它们通常在信号层和地层之间布置，形成垂直连接，减少回路的电阻和电感，以提供低阻抗路径，从而减少电磁噪声和信号干扰。

屏蔽过孔是一种用于电磁屏蔽的过孔。它们被布置在射频电路周围，以减少承载射频信号的路线中的串扰和电磁干扰。屏蔽过孔通过在信号路径上放置一个或多个过孔来实现，从而形成一个屏蔽层，用于减少电磁辐射、抑制电磁干扰和防止电磁波的反射。屏蔽过孔可以降低电磁噪声对其他电路或外部设备的影响，提高电磁兼容性。

一、缝合过孔

当信号线在PCB板上传输时，会产生电磁场。这个电磁场可能会通过空气或周围的导体影响附近的信号线，导致信号间的串扰。串扰会导致信号的失真、干扰和性能下降。使用缝合过孔可以降低信号间的串扰。缝合过孔形成了垂直的连接通路，连接了不同层的地平面，从而提供了低阻抗路径。这样可以形成一个连续的金属屏蔽环绕着特定信号线或区域，通过提供附加的屏蔽路径来减少电磁辐射和敏感信号的干扰。

（一）缝合过孔的作用

在PCB设计中，缝合过孔（Stitching Vias）主要用于提高地平面的连续性和电磁屏蔽。它们的作用可以概括为一下几个方面：

1.提高地平面的连续性：在多层PCB中，地平面是非常重要的，地平面提供电流回路和信号传输的低阻抗路径。通过在不同层之间使用缝合过孔将不同层上较大的铜区域连接在一起，可以增强地平面的连续性，减少地平面之间的电阻和电感，从而改善信号完整性和降低干扰。

2.减少地回路间的电磁干扰：在高速和高频应用中，电磁干扰（EMI）是一个严重的问题。缝合过孔可以形成一个连续的金属屏蔽环绕着特定信号线或区域，通过提供附加的屏蔽路径来减少电磁辐射和敏感信号的干扰。

3.改善地回路的均匀性：在大型PCB或高功率应用中，地平面由于温度上升导致阻抗不均匀。通过使用缝合过孔，可以在多个铜平面（顶部和底部）上提供出色的导热性，从而进一步将热量散发到核心并进一步散发到连接的相对平面，从而降低目标高功率组件周围的温度，进而确保地平面的均匀性，减少地平面之间的电位差，避免地弹的发生，提高电路的性能和稳定性。

综上所述，缝合过孔在PCB设计中起到了提供地平面连续性、减少电磁干扰和改善地回路均匀性的重要作用。

（二）缝合过孔的设计

1.缝合过孔间距设计

缝合过孔的间距根据以下几个因素以及传输信号的参数来确定：

信号频率：缝合过孔的间距应足够小，以提供低阻抗路径，减少电感和电阻对高频信号的影响，所以间距的选择应考虑信号的频率和信号传输的特性阻抗。

布线层：缝合过孔通常布置在信号层和地层之间。布线层的选择和布线结构会影响缝合过孔的间距。较密集的布线层可能需要更小的间距，以确保良好的连接。

电流容量：缝合过孔应具备足够的电流容量，以满足电流要求。过小的间距可能导致电流通过过孔时产生较高的电阻和热量，从而降低了过孔的功率容量。

PCB板厚：PCB板厚度也会影响缝合过孔的间距选择。较厚的板可以容纳更大的间距，而较薄的板则需要更小的间距来提供足够的连接。

布线密度：布线密度高的区域可能需要更小的缝合过孔间距，以确保足够的连接和低阻抗。

综上所述，缝合过孔的间距的确定与信号的频率、特性阻抗、电流容量、PCB板厚度和布线密度等参数有关。根据具体的应用需求和设计要求，工程师需要综合考虑这些因素来选择适当的缝合过孔间距。

2.缝合过孔尺寸设计

确定缝合过孔的尺寸通常需要考虑以下几个因素，并遵循相应的原则：

电流容量：缝合过孔应具备足够的电流容量，以满足电流要求。过孔的尺寸应根据设计中的最大电流来选择，以确保过孔不会过热或损坏。

热传递需要：缝合过孔还用于提供热量分散路径，以帮助散热。过孔的尺寸应足够大，以便有效地分散热量，并避免在过孔附近出现热点。

机械强度：过孔的尺寸应能够提供足够的机械强度，以支撑所需的机械负载和应力。过孔的尺寸选择应考虑板材的厚度、材料和应用环境中的振动和冲击等因素。

特性阻抗：对于高速信号传输和差分信号，缝合过孔的尺寸也会影响特性阻抗的匹配。过孔的尺寸应根据设计要求和特性阻抗计算来选择，以确保信号传输的质量和一致性。

此外，还需要遵循行业标准、PCB制造商建议或设计规范来确定过孔尺寸范围和规格。还可以使用热仿真和机械模拟工具来评估过孔的尺寸对热量分散和机械强度的影响，并进行优化。同时以往的经验和实际测试结果，也是确定过孔尺寸范围的方法。

（三）缝合过孔的放置原则

确定缝合过孔的放置位置需要考虑以下三个方面：板层堆叠、信号完整性和电磁兼容性。

1.板层堆叠

缝合过孔的放置应考虑板层堆叠的布局，以提供良好的电源和地引线，并减少地回路的面积。对于高频信号层，缝合过孔的放置应考虑最短的信号路径，以减少信号的延迟和损耗。

2.信号完整性原则

缝合过孔的放置应考虑信号完整性，以确保信号在不同层间的传输质量和时序性。缩短信号路径，尽量减少信号路径的长度，减少延迟和信号损耗。对于不同信号层之间可能存在的信号耦合，通过适当放置缝合过孔来减少耦合效应。对于时钟信号，确保在整个设计中传输延迟保持一致，避免时钟抖动和时序问题。

3.电磁兼容性原则

缝合过孔的放置应考虑电磁兼容性，以减少辐射和抑制外部干扰。对于高频信号，可能需要更密集的缝合过孔布局来减少信号辐射。对于敏感信号，通过在周围放置缝合过孔来减少外部电磁干扰对信号的影响。

需要注意的是，缝合过孔的放置原则不是单一的准则，而是综合考虑多个因素来进行优化。具体的原则和方法可能会根据实际设计需求和标准的要求而有所不同。因此，在进行设计时，建议参考适用的规范、标准和设计指南，并进行仿真和验证以确保设计的性能和可靠性。

综上所述，缝合过孔的设计与使用需要考虑电流容量、热量分散、机械强度和特性阻抗等因素，并根据相关原则进行确定。在设计过程中，参考标准、仿真工具、经验和测试都是缝合过孔设计的有用方法。

二、屏蔽过孔

（一）屏蔽过孔的作用

屏蔽过孔是指通过在PCB布线周围放置特定设计的过孔，用以增强电磁屏蔽效果。屏蔽过孔的作用包括：

1.抑制电磁辐射：当电子设备工作时，会产生电磁辐射，可能干扰其他电路或外部设备。通过在布线周围放置屏蔽过孔，可以减少电磁辐射的泄漏，从而降低电磁干扰的程度。

2.防止电磁干扰：电子设备周围的外部电磁场可能对设备正常工作造成干扰。屏蔽过孔可以提供对外部电磁干扰的屏蔽，保护PCB上的电路免受外界干扰。

3.防止电磁波反射：屏蔽过孔可以防止电磁波在PCB上的反射。反射的电磁波可能导致信号干扰、幅度衰减或相位失真。屏蔽过孔有助于吸收或耗散这些反射的电磁波，减少信号干扰和衰减。

4.提高电磁兼容性（EMC）：通过使用屏蔽过孔，可以改善PCB的电磁兼容性，减少设备之间的干扰，提高整体系统的可靠性和稳定性。

因此，屏蔽过孔在PCB设计中起到重要的作用，可以帮助控制电磁辐射、抑制干扰、提高电磁兼容性，从而保证电子设备的正常运行和性能。

（二）屏蔽过孔的设计

1.屏蔽过孔间距设计

确定屏蔽过孔的间距通常需要考虑以下几个因素，并与传输信号的参数相关：

传输信号的频率对屏蔽过孔的间距有一定影响。较高的信号频率可能需要更小的间距，以确保屏蔽效果和信号完整性。通常通孔的间距至少为需要屏蔽最高频率信号波长的1/10。在某些实践中，也可使用1/8波长的间距。但需要注意的是通孔间距至少要小于衬底电介质中的波长。总体来说如果需要更好的屏蔽效果，间距可能需要更小，以减少信号泄漏和电磁干扰。

对于差分信号，屏蔽过孔的间距也是重要的。差分信号线之间的间距应足够小，以确保差分信号的匹配和互相屏蔽的效果。屏蔽过孔的间距还与所需的特性阻抗有关。对于高速信号传输，屏蔽过孔的间距应根据特性阻抗的要求进行选择，以确保信号的一致性和匹配。

我们可以看到屏蔽过孔的间距选择不仅取决于传输信号的参数，还取决于所用材料、层间距、屏蔽层的结构等因素。在进行设计时，可以使用仿真工具进行特性阻抗计算和屏蔽效果分析，以优化屏蔽过孔的间距。总的来说，确定屏蔽过孔的间距需要考虑信号频率、屏蔽效果需求、差分信号和特性阻抗等因素，并根据相关参数和设计要求进行选择。

2.屏蔽过孔尺寸设计

确定屏蔽过孔的尺寸通常需要考虑以下几个原则：

屏蔽过孔的尺寸应足够大，以提供有效的电磁屏蔽效果。过小的过孔可能无法有效屏蔽电磁干扰或泄漏信号，但过大的过孔可能会占用过多的空间。

屏蔽过孔的尺寸应考虑机械强度和可靠性要求。过小的过孔可能无法承受机械应力，导致损坏或断裂。

屏蔽过孔的尺寸还应考虑热特性，特别是在高功率或高温环境下。过小的过孔可能无法有效传导热量或导致热点集中，影响性能和可靠性。

屏蔽过孔的尺寸应符合制造工艺的可行性。尺寸过小可能导致难以实现准确的制造和装配，而尺寸过大可能增加制造成本或限制布局设计的自由度。

综上所述，确定屏蔽过孔的尺寸需要考虑功能需求、电磁屏蔽效果、机械强度、热特性和制造可行性等因素。最佳实践是在设计过程中结合仿真和经验，进行综合考虑和优化，以满足设计要求并确保可靠性和性能。

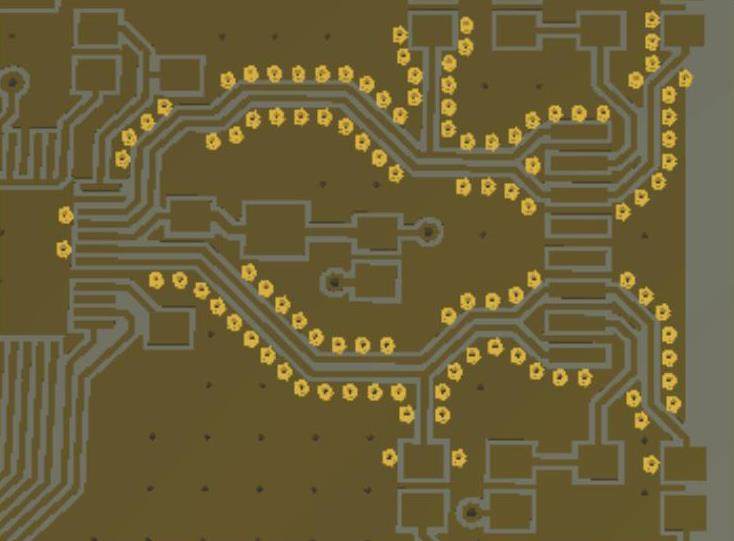

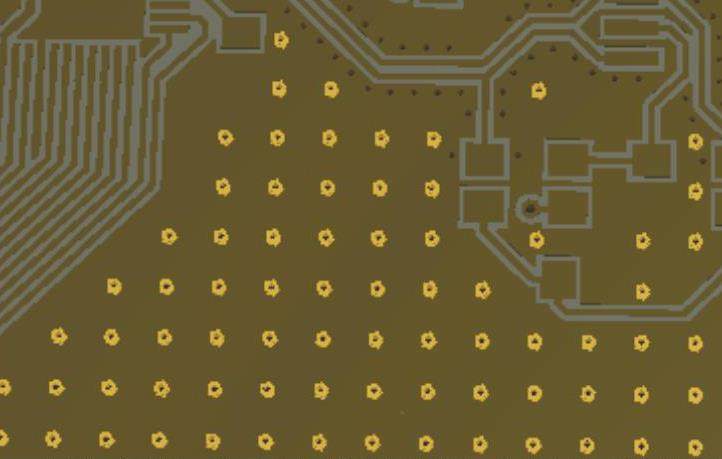

PCB上的缝合孔是指用大量的过孔将不同层的覆铜区连接在一起。屏蔽孔（有时称为栅栏）是指在一些轨道或覆铜区周围用一排或两排过孔将覆铜区连接在一起。关于何时以及怎么在PCB上使用缝合/屏蔽过孔，有许多不同的观点，我们将在这篇文章中总结其中的一些观点。

三、结束语

随着高速器件的使用和高速数字系统设计越来越多，系统数据率、时钟速率和电路密集度都在不断地增加，信号完整性问题变得越来越突出。高速PCB中的各个设计环节都会给信号完整性带来或大或小的影响，过孔的设计就是其中的一环。本文从过孔的间距设计、尺寸设计和放置原则等方面介绍了高速PCB设计中缝合过孔和屏蔽过孔这两类常用过孔设计时需要考虑的因素、参考的相关标准和遵循的原则。遵循这些规范并合理的放置缝合过孔、屏蔽过孔能够改善信号完整性、减少干扰和提高电磁兼容性。
