摘要：赤平投影法能够直观地反映岩质边坡各结构面与坡面的空间关系，从而快速对边坡的稳定性进行评价分析，在实际工程中具有很大的优势。根据现场边坡调查的资料，掌握边坡结构面特征，运用赤平投影法对各分区边坡进行稳定性分析，并预测边坡可能发生的变形破坏情况。

关键词：露天矿边坡;稳定性评价;结构面;赤平投影法

1 工程概况

某露天矿区由倒转背斜和倒转向斜构造组成，区内发育数十条断裂构造。矿区以碳酸盐岩为主，灰岩岩石较完整～较破碎，岩溶裂隙较发育。矿区工程地质条件属中等复杂程度。区内气候温和湿润，年平均气温为16.8℃。年平均降水量为1299.2mm，集中在4月～8月份。矿区侵蚀基准面标高为17.70m，可采矿体均处在侵蚀基准面以上，地下水主要由大气降水入渗补给。该露天矿采场目前开采范围在+295 m～+172 m，已形成高度超过100m的人工边坡。受断层、节理等构造影响，边坡岩体完整性较差，呈层状碎裂或块状散体结构。随着开采深度增加，未治理区域台阶出现了不同规模的崩塌、掉块等变形破坏，需要采取有效防治措施。本文通过某矿山露天边坡现场调查，利用赤平投影法分析判断结构面对边坡稳定性的影响，预测边坡可能发生的变形破坏，为后续矿山的设计、开采和边坡治理提供指导。

2 边坡稳定性分析评价

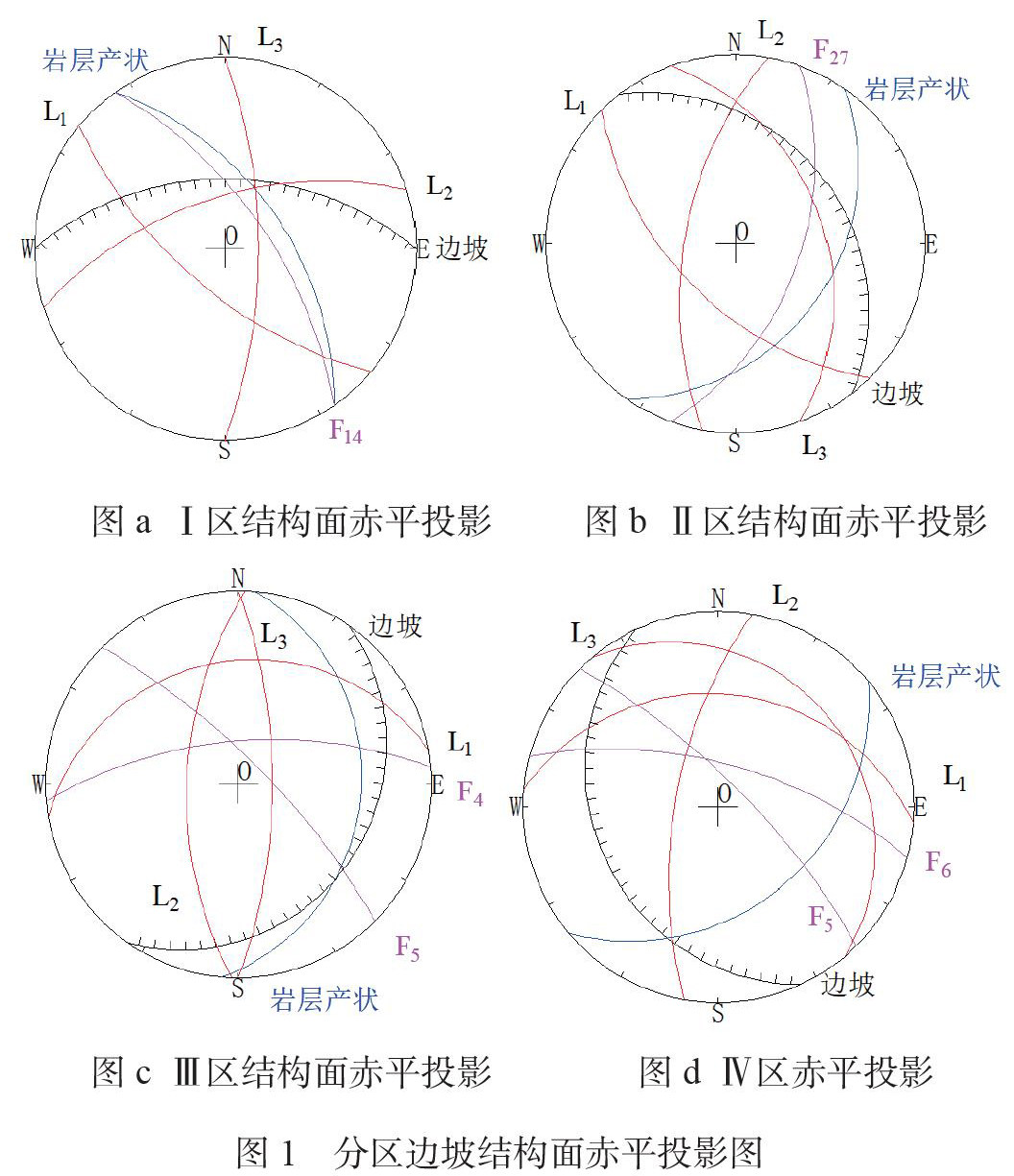

根据露天采场几何形状以及边坡分布情况，将矿区范围内的露天边坡划分为4个分区（Ⅰ区、Ⅱ区、Ⅲ区、Ⅳ区）。结合野外调查获取的边坡岩体的结构面数据，采用赤平投影图对4个分区边坡稳定性进行评价分析。4个分区边坡结构面的赤平投影如图1所示。

由图a分析可知，节理L2与边坡坡面呈小角度相交，且倾向与坡向近于一致，顺层发育节理，为潜在的不利于坡体稳定的结构面。L1与L2、L2与L3、L2与F14、L3与F14组合的交点均位于边坡投影弧的同一侧，其交线与坡面倾向基本一致，属于欠稳定结构，影响边坡稳定性。根据现场调查，Ⅰ分区边坡坡面中上部采用挂网加固和绿化处理，但坡面台阶和平台可见崩落石块，在暴雨或冰冻后易软化或崩解，易发生小型崩塌及掉块等变形破坏。

由图b分析可知，节理面L3、断层F27均与边坡坡面呈小角度相交，且倾向与坡向近于一致，顺层发育，为潜在的不利于坡体稳定的结构面。L2与L3、L3与F27组合的交点均位于边坡投影弧的同一侧，其交线与坡面倾向基本一致，属于欠稳定结构，影响边坡稳定性。根据现场调查，Ⅱ分区边坡坡面上部采用挂网加固和绿化处理，但坡面台阶及坡底可见崩落石块，同时下部边坡未进行任何支护措施，在暴雨或冰冻后易软化或崩解，易发生小型崩塌及掉块等变形破坏。

由图c分析可知，节理L3与边坡坡面呈小角度相交，且倾向与坡向近于一致，顺层发育节理，为潜在的不利于坡体稳定的结构面。L3与F27组合的交点均位于边坡投影弧的同一侧，其交线与坡面倾向基本一致，属于欠稳定结构，影响边坡稳定性。根据现场调查，Ⅲ分区边坡坡面上部采用挂网加固和绿化处理，但坡面台阶及坡底可见崩落石块，同时下部边坡未进行任何支护措施，在暴雨或冰冻后易软化或崩解，易发生小型崩塌及掉块等变形破坏。

由图d分析可知，该区断层、节理面与坡面近乎正交，对坡体稳定性影响小。L1与F5组合的交点位于边坡投影弧的同一侧，但交线与坡面倾向不一致，属于稳定结构;边坡处于稳定状态。根据现场调查，Ⅲ分区边坡坡面上部采用挂网加固和绿化处理，但坡面台阶及坡底可见崩落石块，同时下部边坡未进行任何支护措施，在暴雨或冰冻后易软化或崩解，易发生小型崩塌及掉块等变形破坏。

3 边坡分析结论及建议

通过分区边坡结构面赤平投影分析，4个分区当中Ⅰ分区、Ⅱ分区、Ⅲ分区边坡处于不稳定状态，Ⅳ分区边坡处于稳定状态。边坡破坏形式主要为小型崩塌及掉块。

根据现场调查及稳定性分析结果，建议对所有边坡台阶上堆积的石块和坡面松散岩块进行清理;不稳定的边坡采用喷锚+挂网进行防护;完善露天采场排水系统;及时对终了边坡进行复绿，并开展自动化变形监测;设立警示标志，派专人定期维护，及时清扫滚落的岩石。

参考文献

[1]宋健，亢佳帅，谢延玲. 基于赤平投影分析法的某工程边坡稳定性评价[J]. 山西建筑，2022，48（4）：73-77.

[2]李耀楠，侯克鹏，苗雨心，等.基于综合分析法的露天矿边坡稳定性分析[J].化工矿物与加工，2020，49（2）：4.

[3]罗勇.大冶铁矿露天采场岩质边坡稳定性评价体系与分析方法研究[D].武汉工程大学，2012.

[4]葛绪祯.赤平投影在岩质边坡稳定性分析中的应用探讨[J].市政技术，2021，39（7）：4.

[5]刘志军，周丹，鄂玉强，等.某露天矿边坡稳定性分析[J].采矿技术，2021，21（6）：4.

[6]陈元勇，唐友山，张先.基于赤平极射投影法的岩质边坡稳定性评价[J].土工基础，2021，35（6）：5.

作者简介：邱欣（1990-），男，汉族，湖北省随州市，硕士，湖北省地质灾害防治中心，助理工程师，从事地质灾害防治工作。
