摘要：霍尔传感器是由霍尔元件组成的一种磁传感器，它具有动能性强、灵敏度高、测量范围广等明显特点。霍尔传感器可以在工业生产、交通运输以及日常生活等多方面被广泛运用。本文主要围绕着霍尔传感器的类别、工作原理、优缺点以及在工业生产中的具体应用与特点进行分析讨论，其中有关于霍尔传感器的工作原理以及优缺点，和其目前在工业生产活动中的主要应用是本文所论述的核心主体内容。

关键字：霍尔效应研究;传感器应用;霍尔传感器

一、关于霍尔传感器的简单概述

霍尔传感器是一种对磁场有着高精度感应的霍尔效应磁电传感器。霍尔传感器可以用于精确地测量瞬时磁场、转速差值和瞬时电流值等多种物理量值，也正因如此，霍尔传感器被人们广泛应用于工业产品自动化生产控制技术、产品检测分析试验技术、产品研发以及工业电子信息处理等技术方面。

二、关于霍尔传感器的两大类别

霍尔传感器主要可以分为开关型传感器和线性型感应器这两大类别。霍尔传感器的结构主要性能特点是基本不会产生机械磨损现象;并且霍尔传感器对于轮片之间的有效感应距离和机械的振动程度均无特殊要求。

（一）开关型霍尔传感器

开关型霍尔传感器主要由稳压器与霍尔元件共同组成，开关型霍尔元件能够直接感应磁场强弱，并可以对磁场的机械转数、转速、流速等做出精准测量。当磁场作用在半导体上时，电子会在垂直于电流方向发生侧向偏转，一侧分布电子多，一侧分布电子少，由此产生霍尔电压，指针偏转。如果磁场被中断，电子会重新均匀分布，这时电压表指针不偏转。阈值开关是以数字方式显示霍尔电压的模拟信号，阈值开关在一定电压下闭合，低于某一电压数值时则会断开。

（二）线性型霍尔传感器

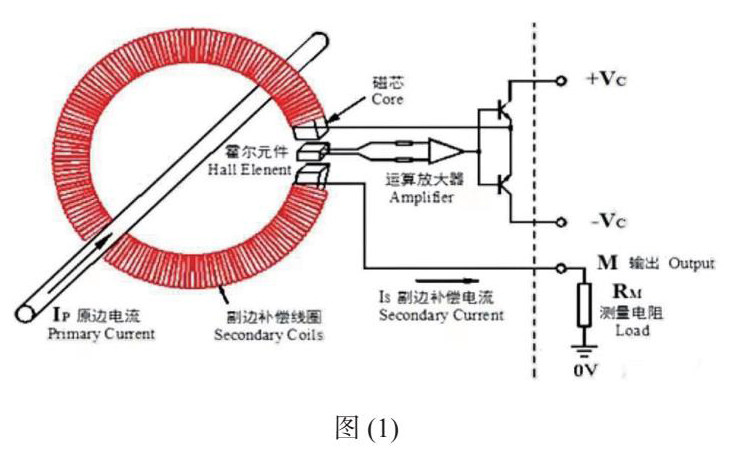

线性型霍尔传感器通常由线性型霍尔传感器元件、线性电阻运算放大器基件板、放射二极型电阻以及缓变器块件组成。线性型霍尔传感器同样可以用来输出线性模拟量，线性型霍尔传感器可以分为单环测量式线性测量系统和线性双闭环测量式线性测量系统两种方式，两者之间的主要分别在于远距离直流电流的监测和动态电压波形的测量方面。如图（1）所示，当在图中通过导线在主回路上产生电流IP，则该补偿导线上电流就会因此感应到电流IP所产生的磁场信号，并会将感应到的电流信号作为补偿磁环电流聚集起来，集中补偿电流到补偿性霍尔传感器器件上，由此而产生的补偿霍尔器件信号的电流输出就被用于驱动另外一个霍尔传感器的功率放大，从而导致电流导通，整个电路就会从中获得一个新的补偿电流IS。补偿电流IS会通过多匝霍尔绕组后而产生补偿磁场，该补偿磁场又与其原电路产生的电流方向完全相反，因而使霍尔器件上的霍尔信号的输出逐渐减小。当其与主回路上电流IP所需产生补偿的补偿磁场电流相等之时，从其身上获得新的补偿电流IS值就将会被暂时锁定不可再继续增加，我们则完全可以再重新通过以上的做法获得新的补偿电流，用电流IS值来再次进行测试主回路上电流磁场所产生的的原有磁电流IP。

三、霍尔传感器的工作原理以及优缺点

霍尔传感器可应用于许多行业，包括智能汽车、个人电子产品技术和智能机器人技术等。根据各行业的应用特点不同，霍尔传感器会产生不同的应用模式。由于霍尔传感器的部件通常可以不需要进行任何物理层面的表面接触就可以进行检测工作，所以相比于其它类型的传感器，霍尔传感器在保证精准测量性能的同时也保证了长期的耐用性能。

（一）霍尔传感器的工作原理

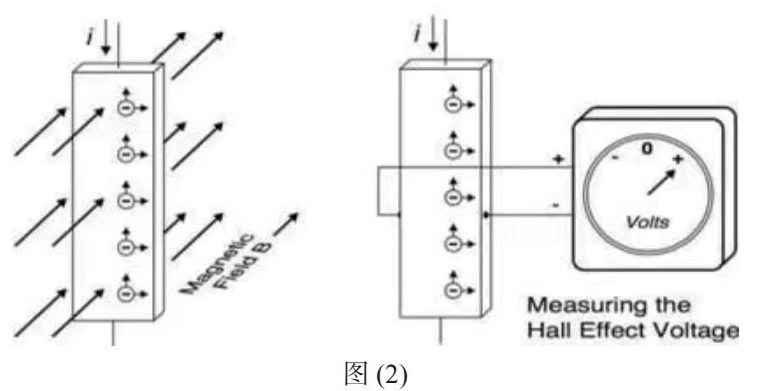

霍尔传感器的基本工作原理是以磁场的信号感应为前提条件产生的。电子在磁场环境介质中所进行的单向自由运动过程，是由于受到洛伦兹力电流电场的直接推动作用影响。如下图（2）中所示，当存在一个电子在向上运动的过程时，其向运动时产生的反向磁场电流即为电子的运动方向。这时需要运用一个在物理学中常用到的“手掌定电法则”，让磁场中的电磁感线（射入屏幕）穿入了我们右手心，也就是将我们得右手掌心向外，并用我们双手的四根掌指交叉并拢来指向电流方向，此时我们右手大拇指的指向方向就是电流的受力方向。在图（2）所示的薄板中，电子的受力方向是由左向右，所以在薄板外侧受磁场的电场作用情况下，薄板中的两个电荷分量也必然会在受力时由左向右倾斜。电压也就会依次出现分布在薄板电子的正负极两边，从而会形成电势差。此时如果在两个电子的左右两侧同时接入霍尔电压表，就会立刻检测得出电压信号强度的高低。综上，就是霍尔电流感应器在电路中的基本工作原理。

（二）霍尔传感器的优点

1.可迅速准确的定位物体位置以及物体运动的方向和速度。

2.耐用性能好，不会轻易出现磨损现象。

3.工作状态稳定，无需经常对其维护修理。

4.抗干扰能力强，不受振动、灰尘、水渍等外界因素影响。

5.可应用于高速测量，无需耗时耗力。

6.成本低，体积小，使用十分便利。

（三）霍尔传感器的缺点

1.线性霍尔传感器的测量距离受限，无法进行远距离的测量。

2.测量值容易受到外界磁场强度变化的影响。

3.受高温影响会使导体电阻受限，受低温影响会使其载流能力的效率和灵敏度下降。

四、霍尔传感器在工业生产中的具体应用

霍尔传感器在工业上的应用十分广泛，由于霍尔传感器的应用领域不同，因此各个市场对它的需求也多有不同。

（一）霍尔传感器在汽车工业上的应用

霍尔控制传感器设备的自动化技术近年来在汽车的工业制造中得到了广泛应用。其中包括车身的稳定性控制、牵引力控制以及车辆电子防抱死制动的辅助系统控制等。为了满足客户的不同需求，霍尔传感器在汽车工业制造中主要进行了开关式霍尔传感、模拟式霍尔传感以及数字化霍尔传感系统三种形式的研制。霍尔传感器的导体，通常采用金属箔带和半导体氧化物带等金属复合材料制成。制造半导体及霍尔元件的导体时，汽车工业企业通常将砷化镓、锑化铟以及砷化铟作为常用材料。在汽车的电路方案配置形式中，霍尔传感器主要通过电流吸收器来与霍尔传感器的电路进行连接。在此过程中，首先需要将NPN的每一个晶体管分别与每个触发器上的霍尔线圈进行连接。然后将电流穿过产生的磁场输出到霍尔元件上，从而使每一个在触发器齿轮体上安装的叶片，都可以直接在输入磁场线圈的霍尔元件之间通过，最后使汽车车身的稳定性以及电子防抱死制动系统等得以有效控制。

（二）洗衣机水位自动控制

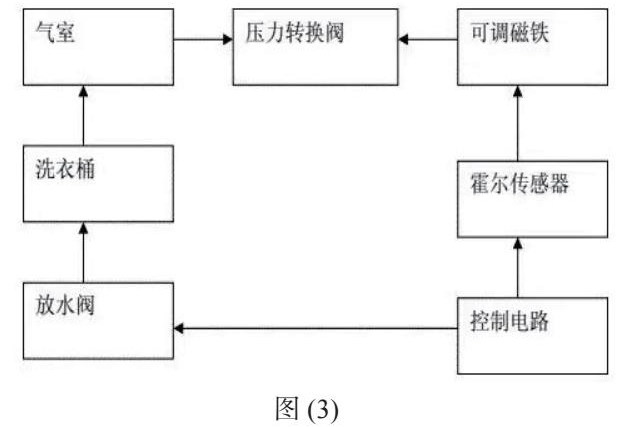

将霍尔传感器技术用于自动水位洗衣机设计中，可以真正实现全自动洗衣机衣桶水位的全程自动智能控制，具体过程如图（3）所示。

1.在洗衣桶无水的情况下

当洗衣桶筒管内空气并没有完全的注入水时，洗衣机的气室、连接管及空气的自动压力转换阀等与外界大气压之间都是能够完全相通的。

2.在洗衣桶注入水的情况下

当水完全注入洗衣机桶筒内以后，洗衣机的气室、连接管口和外界空气压力的自动转换，使阀门内的所有气体处于封闭状态，而且随着阀门水位的逐渐升高，空气阀所承受的压力也随之增加，阀筒内的橡胶模具也开始变形。此时可以将一块绝缘导电膜块与霍尔传感器直接相连，使其芯片上电路在外加磁场作用下，自动的产生电势差，这样芯片也可自动发出霍尔电流信号，从而将水阀自动关闭。

3.在洗衣机完成排水的情况下

当洗衣机完成排水状态后，霍尔传感器也将在反向弹力的作用下，重新回到起始点位置。如此重复上述的工作过程，在每一次注水时都会发出相同的霍尔电流信号，使洗衣机完全自动化完成洗衣操作，给人们的生活带来便利。

（三）机器人气缸技术应用

霍尔效应传感器在智能机器人行业中的使用已十分常见。霍尔感应器不仅可以实时显示机器人的气缸位置，还可以精确的检测生产机器人时各个机械部件之间的匹配程度。气动伸缩气缸利用霍尔传感器能够直接检测机器人内部伸缩气缸的具体运动方向，同时也可以对于机器人的行为进行控制，以便有效的保证机器人在作业过程中不会对在场的工人们存在安全隐患。由此可见，霍尔传感器在机器人制造行业的发展起着至关重要的作用。

五、霍尔传感器在工业生产中的应用特点

（一）任意性

霍尔传感器可以准确的测量任意一个电流波的输出电流峰值信号和峰值输出的电压数值。例如：直流、交流、脉冲波形的输出信号等，霍尔传感器甚至还可以对输入电流瞬间的瞬态峰值以及电流波形进行准确的测量，霍尔传感器比输出的副边电流峰值更容易准确的反应出输出原边电流峰值信号的波形。而其他一些普通的传感器功能则无法与霍尔传感器进行比较。

（二）精准度高

霍尔传感器可以在适宜的工作温度范围区，实现精准度误差优于1%的对于任何频率波形变化的准确测量。而普通的电力互感器，能测量到的一般电压精精准度误差范围只存在在正负3%至正负5%之间，且只适合应用于较低频率段的正弦波形使用。

（三）动能性强

普通传感器的响应跟踪时间通常为每秒10-12ms，而霍尔传感器的响应跟踪时间则小于1us，且霍尔传感器的跟踪脉冲速度也高于每分钟50A/us。正是霍尔传感器的这种极其优异稳定的动态性能，使得各种现代动态控制系统中的动态性能水平有了明显的提高，同时也为我国的社会发展奠定了一个良好的关键性物理基础。

（四）工作频带宽

霍尔传感器的精度在0--100kHz之间的频率范围内，测量精度值一般约为1%;而在0--5kHz的频率范围之间的测量精度通常约为0.5%。所以霍尔感应器的工作频带是十分宽的，这也是霍尔感应器最典型的优点之一。

（五）测量范围广

霍尔传感器属于一种特殊的系统产品，霍尔感应器对于电流的测量可以达到约为50KA左右的程度，对于电压的测量范围可达至6400V的程度。由此可见，霍尔感应器的测量范围相对于一般传感器的测量范围来讲是相对较大的。

（六）过载能力强

当原边电流严重超负荷，霍尔传感器模块也会达到负载饱和状态。此时的霍尔传感器系统将会处于自动停机保护模式，即使过载的电流已约为原额定值电流的20倍左右，霍尔传感器系统也绝对不会发生对系统造成永久性损坏的情况。

（七）便捷性

霍尔传感器模块的尺寸通常比较偏小且重量较轻，对于霍尔传感器的安装与拆卸与问题也较为简易方便。霍尔传感器在整个测量系统电路结构运行过程中的使用，不会对任何测量系统的组件带来实质性的损失。

（八）灵敏度高

霍尔传感器的高灵敏度让一些脉冲信号较弱的磁场也无法遭到忽视。例如：在一个几百安频率的直流分量信号上，霍尔传感器也可以准确辨别出一个只有几亳安伏的微弱交流信号分量。

六、结论

霍尔传感器技术，在我国的应用与发展方面早已存在多时。霍尔传感器技术不仅解决了霍尔元件与其他各种抗EMC（电磁兼容性）的霍尔感应耦合器件系统中的协同及稳定等工作问题，还使霍尔传感器系统的精准度稳定性水平得到了明显提高。让霍尔传感系统拥有更高效、更可靠的灵敏度也是我国在未来科技技术发展的继续前进方向。由于我国目前对于霍尔传感器产品市场应用的开发及成本限制普遍都要求较高，因此我国对其产品所应用到的技术一般都只集中在一些高端消费类为主的中高端市场之中，在对于其它一些需求量较大的用户，对各项技术成本等都严格控制在中低端的消费汽车电子市场开发上，且对其在开发技术成本方面也做出了一些极大的限制。相信随着车载霍尔控制技术市场环境的进一步发展和完善，在将来霍尔传感器一定会走向更好的世界市场，且霍尔传感器也会逐步走进到汽车手柄等普通的消费和汽车电子产品的应用的领域中。在最近几年的研究过程中，人们对于物理兴趣的研究也才开始集中在量子霍尔器件的自旋效应机理上。而电子在量子霍尔磁场体系运动过程中所产生的自旋效应现象，也开始成为研究自旋多粒子领域物理性质的又一个重大性难度课题。相信在不久的将来，我国在这个崭新的领域上，还会不断的出现在其他领域的科学研究成果，我国的科学开发与理论研究发展也会走向一个又一个充满光辉的进程之中，为全世界人类的生活带来更多的幸福与便利。
