摘要：为加强电梯加装IC卡的施工过程管理，保障电梯安全运行，国家市场监督管理总局在各类规范性文件中纳入了电梯IC卡的内容。虽然国家发布的各类文件为电梯IC卡系统施工行为的定性提供了依据，但由于品种繁多的IC卡系统工作原理也各不相同，给监察部门的现场执法和检验机构的现场检验带来了诸多挑战。通过列举不同时期标准、规范对电梯IC卡的要求和公众的疑问，对加装该装置的施工性质进行探讨和总结。

关键词：电梯；IC卡；施工性质

0. 引言

随着现代社会的发展，大家的居住环境与过去相比发生了比较大的改变。居住的楼层逐渐增高，电梯便成为了大家日常生活中不可缺少的设备，电梯加装IC卡的需求也不断增多。特别是在新冠病毒疫情期间，采用IC卡进出电梯，不仅可以有效地避免外来人员进入电梯也可以降低其他人员的电梯使用率，避免早高峰及晚高峰电梯紧张的情况。IC卡进入电梯在实现对外来人员的管控基础上也可以有效地减轻物业管理人员的工作压力。有利于疫情防控，从而更好地实现对外来人员的管控使大家的安全得到保障。不仅如此因为加装IC卡可以避免外来人员使用电梯，从而电梯的损耗便会降低起到了保护电梯的作用，也有利于减少电梯的维护保养成本。由于可以在经济和安全两方面得到收益，从而IC卡在电梯的使用率也逐渐上升。

1. IC卡的结构及组成

电梯IC卡，顾名思义就是电梯上使用的一种IC卡，它是电梯智能化管理必不可少的一种东西。电梯IC卡是电梯门禁管理系统中的重要组成部分。电梯管理系统不仅能够彻底的解决一卡通管理的短处，而且凭借它的强大的功能以及便捷的使用方法受到了很多人的青睐。

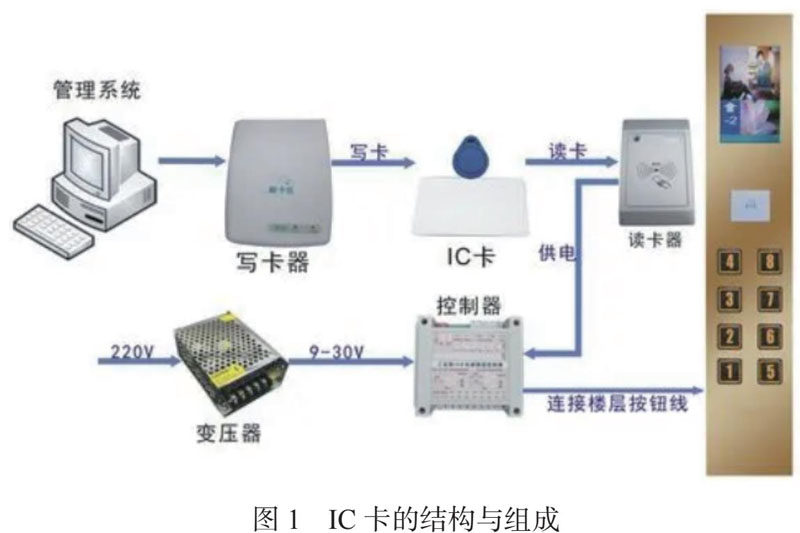

IC卡电梯智能控制管理系统主要由安装在电梯轿厢内或者轿厢外的IC卡电梯读头、轿厢顶的IC卡电梯控制器、安装在管理中心的IC卡发卡器、软件、电梯的使用人员持有的IC卡等组成（如图1所示）。允许指定到达楼层信号存贮在IC卡中，系统通过读卡器对IC卡进行操作；读卡器通过射频信号同IC卡进行近距离通讯，并给IC卡上的芯片提供能量；IC卡响应读卡器的指令，并报告处理的结果。读卡器读取IC卡中存放的信息后，传送给信号控制器，信号控制器根据收到的允许开放或需要登记的楼层信号，控制电梯指令板，开放对应的指令按钮或直接登记对应的楼层指令。

2. 标准、规范对电梯IC卡的要求

不同时期，总局发布的规范和文件，对IC卡提出的不同要求：

（1） 《电梯施工类别划分表》（国质检锅〔2014〕260 号）：

2014 年，国家质检总局发布《电梯施工类别划分表》（国质检锅〔2014〕260 号）：

施工类型属于改造： 加装自动救援操作（停电自动平层）装置、能量回馈节能装置、读卡器（IC卡）等，改变电梯原控制线路；

（2） TSG T7007—2016《电梯型式试验规则》：

原国家质量监督检验检疫总局于2016年6月公布TSG T7007-2016《电梯型式试验规则》，2016年7月1日起实施：

H6.12 电梯 IC 卡系统

如果电梯配置有电梯 IC 卡系统，电梯 IC 卡系统应当认为是电梯的零部件之一，应当不影响电梯正常使用，应当不影响电梯适应火灾、无障碍等特殊情况下的功能和性能。

H6.12.1 供电控制

电梯 IC 卡系统应当由电梯主开关控制。如果 IC 卡系统独立供电，则应当由独立的专用开关控制，并且电梯控制系统的电源与 IC 卡系统的电源应当相互隔离。

H6.12.3 使用和防范操作功能

轿厢内的人员无需通过 IC 卡系统即可到达建筑的出口层。建筑的受限层，需要刷卡进行权限认证后才能乘坐电梯到达。电梯在非乘客指令的自动运行时（如自动分散运行等），如在受限层停层，电梯不开门，并且开门按钮等无效。

（3） TSG T7001-2009（含二号修改单）：

2017年6月12日，TSG T7001-2009第2号修改单批准发布，2017年10月1日施行，其中增加了对新装电梯及改造电梯 中IC 卡的检验：

（4）拟加装的自动救援操作装置、能量回馈节能装置、IC 卡系统的下述资料（属于重大修理时）：

①加装方案（含电气原理图和接线图）；

②产品质量证明文件，标明产品型号、产品编号、主要技术参数，并且有产品制造单位的公章或者检验专用章以及制造日期；

③安装使用维护说明书，包括安装、使用、日常维护保养以及与应急救援操作方面有关的说明。

④加装的 IC 卡系统应当设有铭牌，标明制造单位名称、产品型号、产品编号、主要技术参数，铭牌和该系统的产品质量文件相符；

⑤设有IC卡系统的电梯，轿厢内的出口层选层按钮应当采用凸起的星形图案予以标识，或者采用比其他按钮明显凸起的绿色按钮；

⑥ 对于设有 IC 卡系统的电梯，轿厢内人员无需通过 IC 卡系统即可到达建筑物出口层，并且在电梯退出正常服务时，自动退出 IC 卡功能。

（5）电梯施工类别划分表》（国质检锅〔2019〕64号）：

2019年1月，市场监管总局发布《电梯施工类别划分表》（国质检锅〔2019〕64号）：施工类型属于重大修理：（5）采用在电梯轿厢操纵箱、层站召唤箱或其按钮的外围接线以外的方式加装电梯IC卡系统等身份认证方式。（注3）

一般修理：（5）仅通过在电梯轿厢操纵箱、层站召唤箱或其按钮的外围接线方式加装电梯IC卡系统等身份认证方式。

注3：电梯IC卡系统等身份认证方式包括但不限于密码、磁卡、移动支付、指纹、掌形、面部、虹膜、静脉等。

（6）GB/T 39679-2020《电梯IC卡装置》

2020年12月14日，国家市场监督管理总局和国家标准化管理委员会，发布了标准GB/T 39679-2020《电梯IC卡装置》，2021年07月01日起实施：

标准规定了电梯IC卡装置的技术要求、试验方法、检验规则、标志、标签和随行文件，以及包装、运输和贮存要求。标准适用于乘客电梯和载货电梯使用的电梯IC卡装置。标准不适用于与电梯控制系统无关的身份识别和权限控制系统，例如建筑物出入口的控制系统等。

（7）TSG T7007—2022《电梯型式试验规则》

国家市场监督管理总局于 2022年1月25日发布TSG T7007—2022《电梯型式试验规则》，自2022年7月1日起施。删除IC卡呼梯系统相关内容。

3. 公众对电梯IC卡的相关疑问

自电梯IC卡功能推广以来，国家标准、规范对IC卡的要求也一直处于更新变化中，相关电梯从业人员和公众产生了很多疑问，理解也各不相同，根据国家市场监督管理总局公众留言板对IC卡的相关提问，进行如下总结：

（1） 关于出厂后电梯加装IC卡后提供产品出厂合格证事宜

关于出厂后的电梯，通过改造加装IC卡，是否必须在产品出厂合格证上或在产品改造合格证上标明其相关参数？还是只要提供产品质量证明文件即可？

答：未要求必须在电梯产品出厂合格证上或电梯产品改造合格证上标明IC卡系统相关参数。

（2） 电梯加装IC卡的施工行为

总局关于调整《电梯施工类别划分表》的通知将于2019年6月1日起施行，对于在在该文件实施以前的违规加装IC卡行为，是否需要监督检验；另，一般修理不需要监督检验，未取得制造单位授权或委托的加装行为，是否按照安装未告知进行查处？

答：不追溯；《特设法》第二十二条规定：电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取得相应许可的单位进行，《特设法》第二十三条规定：特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况进行书面告知。

（3） 拆除自动救援操作装置以及IC卡是不是属于重大修理

根据市场监管总局关于调整《电梯施工类别划分表》的通知 国市监特设函〔2019〕64号文中提到加装自动救援操作（停电自动平层）装置、能量回馈节能装置等，改变电梯原控制线路的以及采用在电梯轿厢操纵箱、层站召唤箱或其按钮的外围接线以外的方式加装电梯IC卡系统等身份认证方式属于重大修理，那么请问拆除以上方式安装的自动救援操作装置以及IC卡是不是属于重大修理，如果不属于应该属于什么方式？

答：对于电梯现场施工类别的界定，请依据《电梯施工类别划分表》（国市监特设函﹝2019﹞64号）进行判定；涉及的相关技术问题，可咨询电梯原制造单位。 如果住宅领域电梯等公共设施的改建涉及《物业管理条例》等其他法规要求的，请咨询其行政主管部门。

（4） 电梯施工类别加装IC卡系统如何理解

国家市场监管总局关于调整《电梯施工类别划分表》的通知（2019）64号文件，对于通知中显示：仅通过电梯轿厢操作箱，层站召唤箱货按钮外围接线方式加装方式属于一般修理。请问电梯轿厢操作箱，层站召唤箱货按钮外围接线如何理解？如果检查中发现某小区电梯加装IC卡系统，主要以下三种情况：（1）用读卡器的触点，断开轿厢操纵盘上选层按钮或层站外呼按钮的回路，只有通过刷卡后方可使用相应的楼层的按钮进行相应楼层登记或外呼登记；（2）电梯IC卡系统的读卡器信号仅作为开关 （ 通常所认为的钥匙卡） 或通断信号不被电梯控制系统所采集，乘客刷卡后接通后，电梯仍然按照原呼梯方式运行，任意楼层均可接通；（3）电梯在制造出厂时已预留了IC卡通讯端口和相关图纸，经整机制造单位同意，加装IC卡控制系统，并按照规定的通讯协议，将IC卡系统的信息经该通讯接口传递给电梯控制系统来实现读卡功能。上述三种情况如果根据《国家市场监管总局关于调整《电梯施工类别划分表》的通知》（2019）64号，是否都属于一般修理？

答：依据《市场监管总局关于调整<电梯施工类别划分表>的通知（﹝2019﹞64号） 》规定，第（1）、（2）属于一般修理，（3）属于重大修理。

4. 施工性质总结

（1） IC卡读卡器采用的各种形式，无论磁卡、密码还是指纹等，都只是将一个模拟量信号转换为一个数字信号，本身不能作为是否改变控制方式的依据；

（2） 根据《电梯施工类别划分表》（国质检锅〔2019〕64号），“按钮的外围接线方式”以及总局留言板的回复，个人认为只是改变按钮接线方式，控制按钮通断的，属于一般修理；与按钮接线无关的，大多属于重大修理；

（3） 刷卡后自动响应目的层站或自动呼梯的（无需人为按压选层按钮），属于重大修理；刷卡后，所有楼层按钮短暂点亮的，大多是第二种情况，属于一般修理；刷卡后需要人为按压选层按钮的，还需要背后的接线方式，如果改变按钮的接线方式属于一般修理，如何和按钮接线无关，属于重大修理；

（4） IC卡隐患大多有电源线违规接线，绝缘胶布脱落等原因引起，或者违规并入其他元器件的电源线，使其电压降低，影响电梯自身功能；还有是电磁和信号干扰。

5. 结语

新调整的《电梯施工类别划分表》实施后，对加装IC卡系统施工类别有了明确定义，也给相关部门提供执法依据，彻底解决了使用单位加装IC卡是否需要监督检验的困扰。另外电梯增加刷卡器的优点是可以加强电梯管理和合理使用，这将促使更多使用单位加装IC系统。但是一些不合规加装可能导致安全隐患存在，希望使用单位、检验检测单位和监察单位从自身角度加强对电梯IC卡系统的安全监管，对公众普及加装IC系统的相关知识，保障电梯安全运行。

参考文献

[1]TSGT7001—2009电梯监督检验和定期检验规则—曳引与强制驱动电梯[S]．

[2]GB7588—2003电梯制造与安装安全规范[S].

作者简介：任昭霖（1986年3月5日），男，硕士研究生，中级工程师，从事多年电梯检验检测研究工作。
