【摘要】下侧门自动化生产线属于公司关键设备，承担着公司及兄弟单位的下侧门生产任务，自投入使用以来，因油压机与上下料机械手是两家公司生产的设备，存在程序不兼容和联锁控制不匹配问题，笔者通过对设备程序进行了改造，增加了I/O通讯，建立油压机与机械手的实施通讯和建立联锁控制程序；采用高分辨率、高灵敏度光栅构建防护屏障；增加机械联锁装置，对设备上止点进行串联保护；在示教器中增加并联程序，完善控制系统的多重保护等措施，成功解决了这一问题。

【关键词】I/O通讯；并联程序；机器人；联锁控制

一、设备简介与存在的问题

油压机由天津TD公司生产，主体电气设有专用的电气控制箱以及电气操纵箱，控制箱内置总电源开关、接触器、热继电器等各种电气元件，主要完成对压机各个工作的控制。电气操纵箱的操纵面板上设有多种选择开关、操作按钮和个性化触摸屏等可实现对压机的集中控制和监视。

上下料机械手由广州QF公司生产，为5轴水平多关节机械手，主要由机械手、控制柜、视教编程器、控制线缆等组成，机械手工作负载160KG，最大活动半径2700㎜，重复定位精度±1㎜。

因2台设备安装时未建立即时通讯，存在程序不兼容和联锁控制不匹配问题，偶发出现机械手误动作现象，存在极大安全隐患。

二、系统主要程序修改与参数设置

（一）增加联机设置

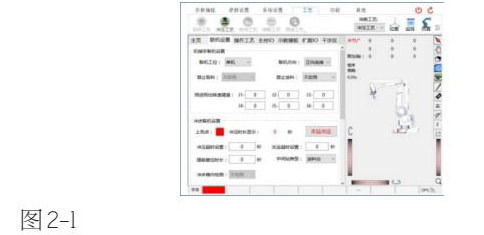

机械手原系统有“单机”“上料”“搬运”“下料”四种设定状态，建立通讯后，增加了“联机设置”功能，设备原来的“单机”可以设置为“联机”状态模式。见图2-1

“联机”状态下上料时，必须有上料机作为连线的起始站，他不与前站发生通讯，而只与后站交互信号。当机械手处于“上料”模式时，程序会自动搜寻下一站是否存在，如果下一站并不存在或者不处于搬运/下料模式，则会产生“联线异常”报警。

“搬运”处于连线的中间，前一站可以是上料机或搬运机，下一站可以是搬运机也可以是下料机，如果前/后站不满足这一设定，机械手会报“联线异常”。

“下料”处于连线的最末端，前一站可以是上料机也可以是搬运机，同样也具有自检测功能。

（二）投料信号

上料机有投料信号给出后，机械手才会过来取料，模式如下：

（1）上升沿：给出投料信号后机械手只取料一次，必须要断开投料信号再给，机械手才能继续取料。

（2）常通信号：只要有投料信号，机械手就过来取料。

（三）压机模内检测

在给出冲压信号前，机械手会检测压机内部的料片位置信号，一般为光栅或者感应器，目的是检查料片是否放置正确，以防冲坏模具。增加保护程序后，有2种模式可供选择。如果选择“高电平”，则表示有信号时异常，如果选择“低电平”，则表示无信号时异常。

（四）压机允许放料

在机械手主控板程序中增加了IN05信号，如果启用该信号，机械手在放料前会等待相应的信号条件满足才进去放料，与压机形成协同操作。

（五）取、放料迟滞信号

在满足一切允许取料的条件后，机械手会等待相应的时间再去取料。同样，在满足一切允许放料的条件后，机械手会等待相应的时间再去放料，以避免产生碰撞等意外。

（六）冲压超时设置

机械手发出冲压信号后，压机下压，其上死点感应信号会相应消失，当冲压完成后，上死点感应器会再次亮起，产生一个上升沿信号，该超时就是计算从发出冲压信号，到上死点感应器再次亮起所需要的时间，如果超出这一时间，表示压机在执行冲压动作时遇到了故障，机械手会报警并发出急停压机的信号。

（七）反应超时设置

该超时是计算发出冲压信号到上死点消失的时间，如果超出这一时间，表示压机在收到冲压信号之后，没有动作，机械手会报警并发出急停压机的信号。

（八）通讯连线基本设置

1.上料台连线信号

取料中信号-----------------------【扩展板】OUT10

取料完成信号--------------------【扩展板】OUT9

送料机上死点--------------------【主控板】IN11

投料信号--------------------------【主控板】IN05

呼叫投料--------------------------【主控板】OUT14

送料冲压--------------------------【主控板】OUT13

2.呼叫投料延时

机械手取完料之后回到取料待机点，在检测吸盘无异常之后，发送呼叫投料信号，也就是输出OUT14，在收到卷料机给的投料信号（或者送料完成信号，统一都接IN5）之后，复位掉OUT14，假设呼叫投料延时为3秒，在OUT14输出3秒后还没有收到IN5，那么就报警。

3.送料冲压延时

在接收到IN5后，控制第一台冲床冲压。如果此处设置为0.5秒，则第一台冲床冲压信号滞后0.5秒。

三、结语
