摘要：随着现代社会对能源需求的日益增长，长输管道作为油气输送的主要方式，其安全性和稳定性问题愈发受到人们的关注，其中，长输管道内部腐蚀现象是导致管道失效和安全事故的重要原因之一。因此，对长输管道内部腐蚀现象进行深入分析，并研究相应的检测技术，对于确保管道的安全运行具有重要意义。本文将对长输管道内部腐蚀现象与检测技术进行剖析。

关键词：长输管道；腐蚀；内检测

1长输管道的内腐蚀

长输管道在长期使用过程中，由于各种因素的影响，会发生不同程度的腐蚀，严重影响管道的寿命和运行安全。内腐蚀主要有化学腐蚀和物理磨蚀两种情况，为了深入研究长输管道内腐蚀的化学腐蚀和物理磨蚀情况，在实验室中搭建了一套模拟管道系统，通过调整油气资源的成分、流速和温度等参数，模拟不同工况下的管道运行环境，同时在模拟管道内壁设置传感器和采集装置，实时监测和记录管道内壁的腐蚀情况。经实验研究和数据分析发现，硫化物、环烷酸等化合物是引起化学腐蚀的主要因素，它们在高温和潮湿环境下更容易与金属管道内壁发生化学反应，而且不同材质的管道对化学腐蚀的抵抗能力也有所不同，一些合金材料具有较好的抗腐蚀性能；物理磨蚀主要受到流体流速、固体杂质含量以及管道内壁的粗糙度等因素的影响，流速越高，固体杂质对管道内壁的冲击和摩擦作用就越强烈，导致物理磨蚀的程度加剧，同时，管道内壁的粗糙度也会增加固体杂质与管道内壁的接触面积和摩擦力，进一步加剧物理磨蚀。

2长输天然气管道内腐蚀事故调查分析

美国管道与危险材料安全管理办公室（PHMSA）近期发布的统计数据显示，1988年至2008年间，北美地区由各种原因导致的管道重大事故频发，其中腐蚀问题尤为突出。根据图1的饼状图，可以清晰地看到腐蚀是导致管道重大事故的主要原因之一，占比达到了18%，这一比例远高于操作失误、设备故障、自然灾害等其他因素，表明腐蚀已经成为威胁管道安全的重要因素，亟待引起行业内外的高度重视。进一步分析腐蚀原因，发现外腐蚀和内腐蚀的比例基本相当，都在3%左右。外腐蚀主要是受到土壤湿度、酸碱度、氧化还原电位等因素的影响，导致管道外壁受到腐蚀，内腐蚀主要是由于输送介质中的腐蚀性物质与管道内壁发生化学反应，也包括物理磨蚀，导致腐蚀的产生。除了腐蚀原因外，未区分原因的事故也占据了相当大的比例，达到了11.7%。

3内防腐技术

3.1内涂层

内涂层防腐技术是通过在管道内壁涂覆一层具有防腐性能的涂层材料，形成一层致密的保护膜，从而隔绝管道内壁与腐蚀介质的直接接触，达到防腐的目的[4]。目前，市场上常见的内涂层材料主要包括环氧型、改进环氧型、环氧酚醛型、聚氨酯型及尼龙等系列，其中，环氧型涂层具有良好的耐腐蚀性和附着力，适用于一般腐蚀性介质的输送；改进环氧型涂层具有更高的耐磨性和耐温性，适用于高流速、高温介质的输送；聚氨酯型涂层具有优异的弹性和耐冲击性，适用于振动和冲击较大的工作环境。针对内涂层防腐技术的应用，首先要通过对不同系列内涂层材料的性能特点进行综合分析，结合长输管道的实际工作环境和介质条件，筛选出合适的涂层材料，确保涂层材料满足防腐要求；其次，针对长输管道的施工特点，对涂层预处理、涂覆方法、固化条件等方面的涂层施工工艺进行改进，以提高涂层的质量和施工效率；最后，通过定期检测管道内壁的腐蚀情况、涂层完整性和附着力等指标，评估涂层的防腐效果，同时对防腐效果不佳的管道进行原因分析，不断完善防腐技术。

3.2缓蚀剂技术

缓蚀剂技术主要基于化学原理，通过向管道输送介质中添加适量缓蚀剂，使缓蚀剂分子与金属表面发生吸附、成膜或化学反应，从而改变金属表面的性质，减少或防止腐蚀的发生，其理论基础主要包括吸附理论、成膜理论和电化学理论等，吸附理论认为，缓蚀剂分子通过物理或化学吸附作用，附着在金属表面上，形成一层保护膜，阻隔腐蚀介质与金属的直接接触，从而起到防腐作用；成膜理论强调缓蚀剂与金属表面发生化学反应，生成一层致密的保护膜，提高金属表面的耐腐蚀性能；电化学理论从电化学腐蚀的角度出发，认为缓蚀剂能够改变金属表面的电位分布，降低金属的腐蚀速率[5]。针对缓蚀剂技术的应用，要根据石油天然气管道的特点和腐蚀环境，筛选出咪唑啉类、胺类、有机磷酸盐类、吗啉类和炔醇类等适用于长输管道的缓蚀剂类型，并通过实验室模拟实验和现场应用测试评价各种缓蚀剂的防腐性能、稳定性、适用性和经济性等指标，然后采用表面分析技术、电化学测试方法等现代化学分析手段，研究缓蚀剂在金属表面的吸附、成膜和电化学行为等过程，还要研究缓蚀剂在管道输送介质中的分散性、稳定性和相容性等问题，优化缓蚀剂的投加方式和投加量，确保缓蚀剂在管道中均匀分布并发挥最佳防腐效果，同时研究缓蚀剂与其他防腐措施的协同作用，以提高管道的整体防腐性能。

3.3内衬技术

内衬技术通过在管道内壁添加一层或多层材料，从而改善管道的耐腐蚀性、耐磨性以及抗渗透性。目前，市场上主要有玻璃钢内衬复合管、双金属复合管和陶瓷内衬复合管道等几种类型，玻璃钢内衬复合管以玻璃纤维增强塑料为内衬材料，具有优异的耐腐蚀性和耐磨性，同时重量轻、安装方便；双金属复合管结合了两种金属的优点，外管负责承压和管道刚性支撑，内管承担耐腐蚀和耐磨损的任务；陶瓷内衬复合管道利用陶瓷的高硬度、高耐磨性和高耐腐蚀性，显著提高了管道的耐久性。针对内衬技术的应用，首先在材料选择方面，对于玻璃钢内衬复合管，应考虑不同玻璃纤维含量、树脂类型对性能的影响，对于双金属复合管应考虑不同金属组合、壁厚比例对性能的影响，对于陶瓷内衬复合管道应考虑陶瓷材料的选择、制备工艺以及其与金属基管的结合方式；其次在制备工艺方面，对于玻璃钢内衬复合管可采用缠绕法、拉挤法等成型工艺，对于双金属复合管可采用爆炸复合、轧制复合等技术，对于陶瓷内衬复合管道可采用喷涂、烧结等方法制备陶瓷内衬层。

4检测手段

4.1漏磁法无损检测手段

漏磁法检测基于铁磁材料的磁导率差异原理，铁磁材料在受到外磁场作用时，其内部磁畴会发生重新排列，形成与外加磁场方向一致的磁化状态。当长输管道受到腐蚀时，缺陷处的磁畴结构发生变化，导致该区域的磁导率远低于正常钢管的磁导率，这种磁导率的变化会使得磁力线在缺陷处发生弯曲，甚至突出管外，形成漏磁场，通过检测这些漏磁场的变化，可以判断管道的腐蚀情况。为实现漏磁法的有效检测，需要设计专门的检测设备，该设备应包含磁化装置、传感器阵列和数据处理系统，磁化装置用于产生稳定的外加磁场，传感器阵列用于捕获由腐蚀缺陷引起的漏磁场信号，数据处理系统负责将传感器采集到的信号进行放大、滤波和数字化处理，以提取出有用的信息。在检测过程中，首先将检测设备安装在长输管道内部，通过磁化装置对管道进行磁化，然后利用传感器阵列沿管道轴线方向进行扫描，记录漏磁场信号的变化，最后通过数据处理系统对采集到的信号进行分析，确定腐蚀缺陷的位置、大小和形状。然而，漏磁法对于深而细的轴向裂纹的检测效果并不理想，这主要是由于轴向裂纹的几何形态和走向使得磁力线在裂纹处不易发生明显的弯曲和突出，导致漏磁场信号较弱，难以被有效捕获。针对这一问题，建议采取以下措施进行改进：一是优化检测设备的设计和制造工艺，提高传感器阵列的灵敏度和分辨率，以便更好地捕获微弱的漏磁场信号；二是结合涡流检测、电磁超声检测等检测方法进行综合应用，以提高对轴向裂纹的检测能力；三是开展深入研究，探索新的信号处理方法和技术，以提高对复杂腐蚀缺陷的识别能力。

4.2超声波法检测

超声波是一种频率高于20kHz的机械波，具有指向性好、能量高、穿透力强等特点，在超声波检测中，当超声波探头向管道内壁发送脉冲信号时，若管壁完整无损，超声波将在管道内外壁之间来回反射，形成特定的脉冲波形，而当管壁发生腐蚀时，超声波在腐蚀区域会发生散射和能量衰减，导致反射回来的脉冲信号发生变化，通过比较腐蚀区域与完整区域的脉冲信号差异，可以判断管道腐蚀的程度和位置。另外，超声波在管道中的传播速度也会受到材料、壁厚等因素的影响，因此，在实际检测中，需要根据管道的材质、壁厚等参数对超声波的传播速度进行校准，以确保检测结果的准确性。为了有效地应用超声波检测法来检测长输管道的内腐蚀情况，首先需要选择合适的超声波探头和检测设备，探头应具有灵敏度高、指向性好、耐磨损等特点，以适应长输管道内部复杂的环境，检测设备应具备高精度、高稳定性、易于操作等特性，以确保检测结果的准确性和可靠性；其次，需要进行清理管道内部的油污、锈迹等杂质的预处理工作，还需要对管道进行标记和定位，在检测过程中需要采用合适的超声波检测方法和参数设置，例如，可以通过调整探头的角度和位置，以及改变超声波的频率和功率，来优化检测效果，还需要对接收到的超声波信号进行实时处理和分析，以提取出有关管道腐蚀的有用信息；最后，通过与射线检测、涡流检测等其他检测方法进行对比实验对检测结果进行验证和评估，可以验证超声波检测法的准确性和可靠性。

4.3Smart—CET在线监测系统

Smart-CET在线监测系统是基于电化学原理的腐蚀检测技术，电化学腐蚀是金属在电解质环境中发生的腐蚀过程，其本质是金属原子失去电子而被氧化的过程，它通过在管道内壁安装传感器，实时监测管道内腐蚀电位和电流密度的变化，从而判断管道内腐蚀的程度和位置。在实际应用中，可选择具有代表性的长输管道段作为试验样品，同时对试验样品进行预处理，去除表面的污垢和涂层，然后在试验样品的管道内壁安装Smart-CET系统的传感器，安装完成后对传感器进行校准，再启动Smart-CET在线监测系统对试验样品进行长时间的实时监测，系统通过传感器收集管道内壁的电位和电流数据，并自动记录和分析数据，同时系统还可以结合环境因素进行综合分析，最后对收集到的数据进行处理和分析，提取出有关管道内腐蚀的关键信息。通过对比不同时间点的数据变化，可以判断腐蚀的速率和趋势，并结合管道的材质、运行环境和使用历史等因素，对腐蚀情况进行综合评估，为管道的维护和修复提供科学依据。

5管道腐蚀内检测技术比较

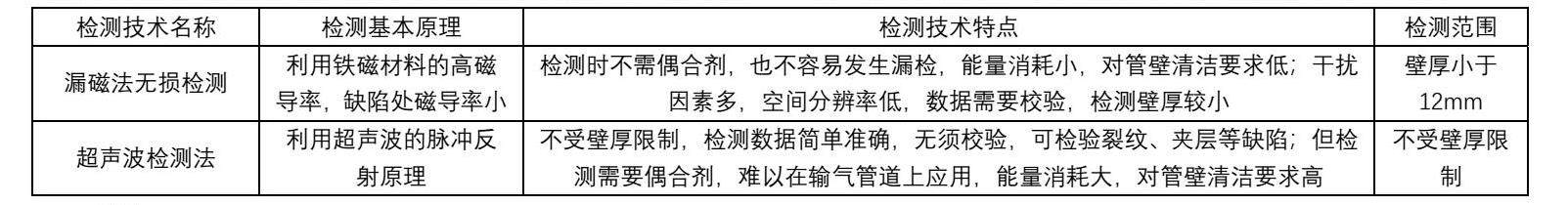

漏磁法与超声波检测法比较见下表。从表中可以看出，漏磁法无损检测在管道腐蚀检测中表现出以下特点：漏磁法检测过程中无需使用偶合剂，简化了检测步骤，降低了检测成本；由于漏磁法能够检测到材料内部的微小缺陷，因此不易发生漏检现象，提高了检测的可靠性；漏磁法检测过程中能量消耗较小，有利于实现长时间、大规模的管道腐蚀检测；漏磁法对管壁表面的清洁度要求相对较低，能够在一定程度上适应复杂的管道环境。然而，漏磁法也存在一些局限性，如干扰因素多、空间分辨率低、数据需要校验以及检测壁厚较小等，这些问题限制了漏磁法在某些特定场合的应用。超声波检测法在管道腐蚀检测中展现出以下优势：超声波检测法能够适用于不同壁厚的管道，具有广泛的适用性；超声波检测法能够获得直观、准确的检测数据，为管道腐蚀评估提供了可靠依据；超声波检测法的检测结果稳定可靠，无需进行复杂的校验过程；超声波检测法能够有效检测出管道中的裂纹、夹层等缺陷，为管道安全运行提供了有力保障。然而，超声波检测法也存在一些不足，如检测需要偶合剂、难以在输气管道上应用、能量消耗大以及对管壁清洁要求高等，这些问题在一定程度上限制了超声波检测法的应用范围。

总结

综上所述，长输管道内部腐蚀主要包括化学腐蚀和物理磨蚀，无论是化学腐蚀还是物理磨蚀，腐蚀会导致管道壁厚的减薄，降低管道的承压能力和使用寿命，腐蚀还会引起管道的泄漏和破裂等安全隐患，对管道的安全运行构成严重威胁。为有效应对这一问题，必须采用先进的内防腐技术，以提高管道的抗腐蚀能力，并借助漏磁法无损检测、超声波法检测等先进的检测技术及时发现管道内部的腐蚀缺陷，这有助于提升管道的安全运行水平，确保能源运输效率。

参考文献：

[1]冯斌，林维伟.长输天然气管道腐蚀的形成与防护措施[J].化学工程与装备，2021，（08）：161-162+172.

[2]乔勇.天然气长输管道腐蚀因素、缺陷检测技术及防护措施探讨[J].云南化工，2021，48（06）：120-122.

[3]张钊.油气长输管道腐蚀预测模型构建及预防方法研究[D].北京化工大学，2020.
