一、停送电操作应用PDA系统的实施背景

目前停送电操作类工作劳动强度较大，需要多次往返设备区、主控室，存在人员精力不足，难以保障工作效率且存在习惯性违章事故发生的可能。为了保障工作效率，减轻工作量，加强现场安全管控，有序完成各类操作任务，基于电力操作辅助系统的移动终端的研发迫在眉睫。

（一）倒闸操作防误管理面临严峻挑战

据统计，2017年至2022年全国通报的各类电力设备事故中误倒闸操作占比接近30%。此数据反映出目前倒闸操作工作管理组织较混乱，现场操作人员与变电站后台、电网调度之间没有有效的管理机制和技术手段，各管控环节无法及时掌握设备操作人员的实时动态和全过程管控，因此亟需管理流程、技术手段等方面加大完善和优化。

（二）因人员、管理机制落后，倒闸操作效率低、容易出错

为了保证设备停送电操作的准确性，设备停送电操作制作完成后应按照管理程序，由变电站技术员、值班长逐级审核签发；大型或重要操作，设备停送电操作还应经过中心以及分管领导审核签发。然而在模拟预演和实际执行操作环节中，由于现场缺少有效地监督控制手段，再加上操作人员各个方面的不确定因素，倒闸操作效率低，致操作中仍存在习惯性违章行为。

（三）安全监督体系全方位监督落实效果依然不明显

为确保安全生产工作稳定开展，公司在生产业务中应用安全风险管控平台、视频监控设备及移动作业APP等手段监督现场作业的同时，实行“双许可”制度。在操作过程中的关键点，现场监护人通过微信视频或电话方式征求值班监控员的许可，得到监控员许可后，方可现场操作。

但“双许可”方式是效率极低，延长操作时间，加大工作强度，无法实现全过程管控，在杜绝违章、防止人身伤害和设备损坏等事件方面起不到有效作用。

（四）智能电网技术对现场作业管理的要求

由于电力系统的复杂性，电力现场作业管理难度大，经常会出现误操作、误进入带电间隔等安全隐患。在新的智能电网技术中，利用物联网技术可以进行身份识别、电子工作票管理、环境信息监测、远程监控等，实现调度指挥中心与现场作业人员的实时互动，进而消除安全隐患。

在运行操作管理方面，通过RFID识别及防误闭锁技术，对现场设备进行防误闭锁，在现场作业时，只能按照智能手持PDA许可的安全操作内容及安全操作顺序来进行正确、快速的设备操作，可以有效的实现“五防”，提高现场作业的安全性和可靠性。

二、应用PDA系统的构想

PDA（PersonalDigitalAssistant）智能化移动系统（以下简称PDA），是指在小型手持可移动数字设备上结合自身业务需求二次开发的标准化巡视系统。PDA作为新的技术手段，目前，电力企业已应用其进行电力设备的巡检以及数据的采集、分析和处理来。受此启发，我们提出了应用PDA系统提高变电设备停送电（倒闸）操作工作效率的构想，从而解决设备停送电操作种暴露出的问题。PDA在电力上的应用。

三、PDA系统介绍

手持PDA移动作业管理使得数据在现场设备及智能终端、控制中心和现场操作人员之间能够及时有效地流动，推进电网运维工作的效率和准确性。现场作业人员能够从各种电压、电流传感器、智能表计、设备状态监测传感器和线路监视传感器中，获得更多准确、及时的数据.通过这些数据，一方面能够预测操作过程中可能出现的故障，另一方面在故障发生时，能够显示故障的位置和可能的故障原因，帮助运行人员迅速地给出详细的故障修复指示，或者给出报警，隔离可能发生危险的区域。也可以通过现场实时照片、视频将现场操作真实情况及时上传到控制中心进行远程指令和监视，给现场操作人员提供有力的流程指南和操作保证。

另外，移动作业管理能够有效降低作业成本，体现操作现场到位人员在操作监督、指导、操作过程危险点、重要环节、时间有效性等方面的把控权。移动作业管理通过减少因为缺少作业相关信息而造成的往返时间浪费，提高现场作业效率。现场作业人员能更容易地获取所需信息，管理人员也更容易了解现场工作的进展实时情况，实现信息互动，提高作业质量和规范。

四、PDA使用流程

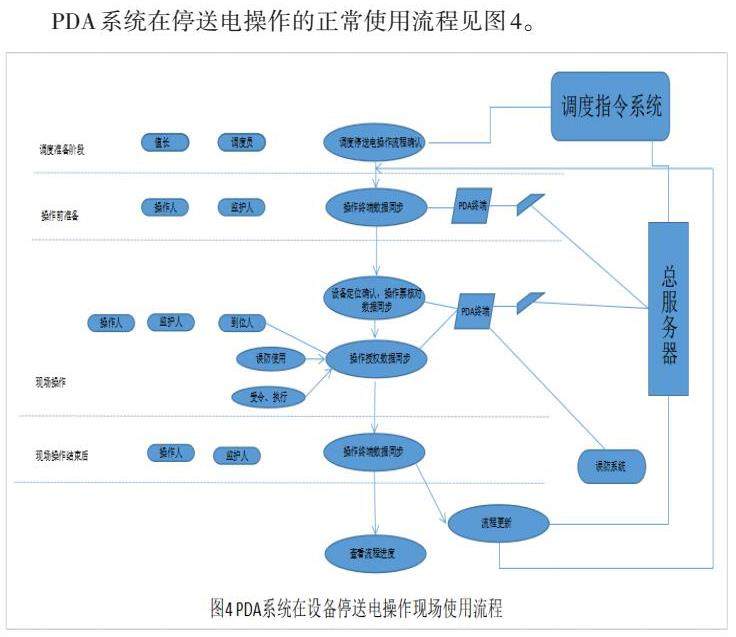

PDA系统在停送电操作的正常使用流程见图4。

调度准备阶段，在各项工作前，针对本次停送电操作任务建立操作工作流程系统，细化工作项目，对设备停送电操作项目进行再确认，根据需要进行流程调整。创建操作人员角色信息。

操作前准备，各操作监护人员和操作人员将个人的操作终端连接到服务器上进行数据同步。首次同步时，自动下载本岗位的所有流程工作项目、检查确认操作票内容及相关的技术文件，将操作终端依次交到所有签署人手中签署。并将操作票导入服务器。以后每次同步时，如服务器端的流程有信息更新，将同步更新到操作终端。

操作现场，到位人员手持PDA终端，对操作点设备进行位置确认，操作授权，并通过PDA终端时时监视设备操作中后台发出的状态信息，后台并根据工作进行情况。操作中遇到问题或改变操作模式时，可经到位人在PDA上身份确认授权后可直接在操作现场时时的与调度沟通、申请、受令。当操作中误防钥匙信息失效时，经到位人在PDA上身份确认后不去主控室的情况下，可直接从到位人手持PDA上授权解锁使用误防。

五、PDA应用效果

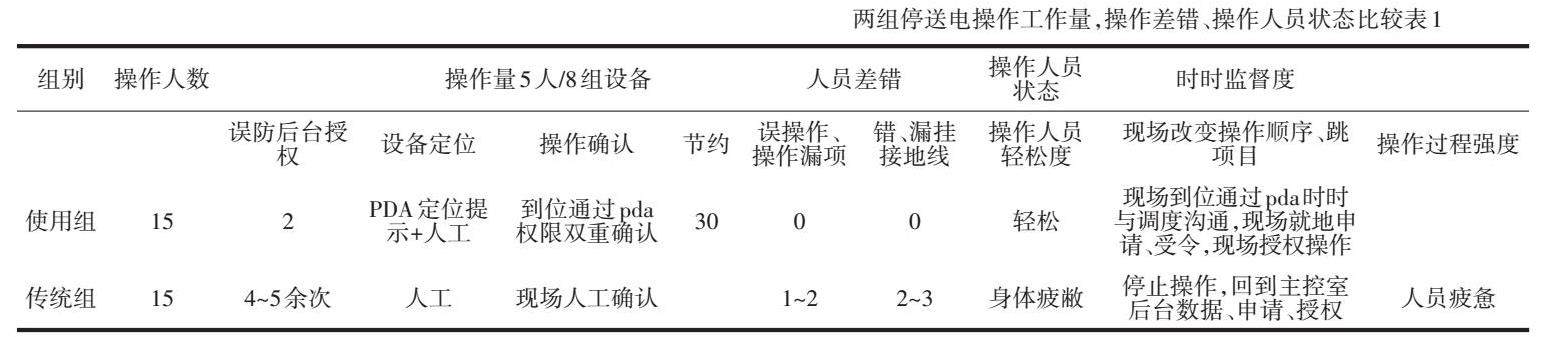

公司所管辖100多所电站变电站中，对5座220千伏站110kV一、二段母线进行停送电操作。操作人员分两组：使用组配有2台PDA操作终端，操作票将PDA与系统关联包括误防系统，PDA上确认操作人员、到位人员身份；传统组采用传统的操作方式。

PDA系统流程管理系统在停送电操作中的实际应用，是调度指令员、五防系统在被操作设备跟前的扩展和延伸，全程监督调度指令流程，彻底实现“在正确的时间，正确的对象，通过正确的指令与途径给予正确的操作指令与指导”，提高操作的工作效率，有效的避免走错、漏项等问题的发生，从而降低事故率，保证设备停送电操作的安全，即将设备操作调控指令延伸到操作现场，将设备操作受领终端转移到具体设备处，由原操作人员受调度令转换为到位人员受调度令模式，由到位人员通过PAD系统给现场具体操作设备操作授权，全过程由到位人员管控，操作过程中运行人员专注设备操作，操作流程由到位人员通过PAD系统来执行，操作过程中的关键点由到位人员通过身份确认方式开锁执行，并与调度时时互通。PDA应用方便、快捷、小巧、便于携带，系统操作性和实用性强，最大限度拉近调度与现场被操作设备间距离，保证监护、操作安全，规范操作行为，增强操作人员的安全、标准化意识，提高一线班组的工作效率。
