摘要：提出了一种便携式互感器测试仪及其测试方法。这种便携式互感器测试仪移动便捷，不需要单独为测试仪提供外部电源，可单人操作，极大地方便了实验人员的现场测试作业，尤其是对于大量的10kV线路测试工作，这款测试仪能极大地提高工作效率。

关键词：便携式、电流互感器、检测仪、研究与应用

0.引言

电流互感器（CT）是输电、供电系统不可或缺的电气组件，也是电力系统继电保护中很重要的一个环节，其性能好坏会直接影响电力系统的稳定运行和继电保护的正确动作。因此，在设备投产运行前、大修后、绕组更换或更换变比等工作后，都必须对所有相关电流互感器进行严格测试。

1.项目背景

对电流互感器的极性检测，传统做法是使用干电池对电流互感器一次回路供电，并使用机械式指针表对互感器二次绕组进行测量，通过指针表偏转情况得到互感器的极性结果。上述检测方法存在以下不足之处：

（1）现场电流互感器二次绕组不在同一个地方，故开展工作时需要通信设备沟通。

（2）电流互感器一二次绕组相关设备不在同一个地方，需要两边的工作成员配合良好。

（3）在检测极性过程，由于疏忽大意，容易将极性表的正负极表笔接反，进而得到相反的结论。

（4）检测过程中换相换线工作量大。大大降低工作效率，既耗时又耗力，效率低且又繁琐。

目前，缺乏对电流互感器极性，内阻、外阻检测的一体化集成设备。基于现状，为了提高现场工作效率，缩短工作时间，本项目通过制作可遥控、三相极性同时检测及结果显示、内阻外阻检测功能集成的一体化设备。

2.互感器极性测定原理

互感器是由电压互感器和电流互感器组成。它是一次回路和二次回路进行交流转换的桥梁，用来向测量仪表、继电器的电压线圈和电流线圈供电，主要作用是反馈电气元件的正常运行情况和故障情况。互感器的作用是将一次侧回流炉的高电压和大电流变为二次回路的标准低电压（100V）和小电流（5A或1A），使测量仪表和保护装置标准化、小型化。将二次设备与高电压部分隔离，并且互感器二次侧均接地，这样的方式能够保证设备和工作人员的安全。

3.直流电源模块研究

便携式的电流互感器极性检测仪采用点电源供应系统 （PUPS）。该模块式结构的优点甚多，因此模块电源广泛用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等。模块电源具有隔离作用，抗干扰能力强，自带保护功能，便于集成。随着半导体工艺、封装技术和高频软开关的大量使用，模块电源功率密度越来越大，转换效率越来越高，应用也越来越简单。

4.装置检测方法

1）三相互感器检测

长按电源键5秒，分别开机检测装置和电流发生装置，通讯正常后绿灯长亮，红灯闪烁表示通讯有误。

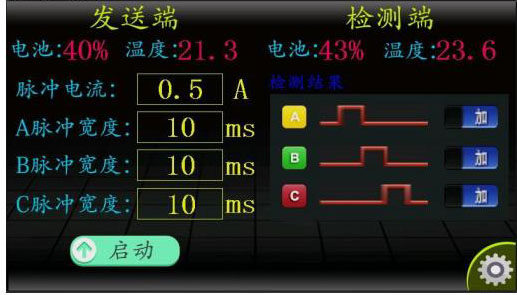

三相互感器一次侧分别接电流发生装置的Pa，Pan、Pb，Pbn、Pc，Pcn，二测测分别接检测装置的Sa，San、Sb，Sbn、Sc，Scn，确认接线无误后，设置触摸屏界面的电流大小参数及脉冲持续时间参数，按启动按键，测试结果显示在屏幕右侧。

2）单个互感器多二次绕组检测

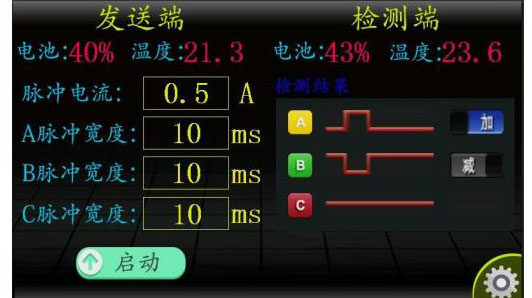

单个互感器一次侧接电流发生装置的Pa，Pan或Pb，Pbn或Pc，Pcn，二测测分别接检测装置的Sa，San、Sb，Sbn、Sc，Scn，确认接线无误后，设置触摸屏界面的电流大小参数及脉冲持续时间参数，按启动按键，测试结果显示在屏幕右侧。

5.主要技术特点

1）电流脉冲输出最高可达5A。

2）同时提供三组互感器的电流脉冲输出及输入，一次接线能否对三相极性同时检测及结果显示。

3）长距离无线通讯能否在站内对互感器进行高效检测，检测端能否直观的显示最终测试结果。

4）采用高集成度双ARM控制核心，高亮度彩色液晶触摸屏和大功率电力电子器件等器件，以及汽车级高容量锂电池。

6.结论

电流互感器的极性直接影响继电保护装置的工作情况，随着数字化的发展，传统的测试方法将会被淘汰，而新型测试仪器体积大、测量过程繁琐，所以便携式电流互感器越来越受欢迎。基于便携式的电流互感器极性测试仪的研究与应用，实现通过遥控一次电流回路的通断控制，实现对三相二次绕组极性同时检测。能够提高现场互感器极性检测工作的效率，缩短工时，省时省力。同时，能够有效的避免极性检测工作过程中由于人为因素的疏忽大意造成检测结果的错误。
