摘要：随着BIM技术的全面推广，在现代建设工程领域得到了广泛应用，尤其是在建筑工程竣工规划验收中，可以充分发挥BIM模型优势，为验收工作提供可靠支持，验收人员通过模型软件的直观对比，恶意进一步提高验收效率和准确性，对建筑工程事业的健康发展具有重要意义。

关键词：BIM技术；建设工程；竣工规划验收；应用研究

引言：随着我国建筑事业的全面推进，对先进技术的应用也越来越多，在工程竣工规划验收中，为了改变传统验收工作存在的弊端，人们积极引入了BIM模型，通过BIM在竣工验收中的应用，也起到了良好的验收效果，同时对BIM技术在验收工作中的展望，探讨BIM技术更多的应用领域。

1BIM技术在建设工程竣工规划验收中的应用

1.1利用BIM技术构建竣工验收流程

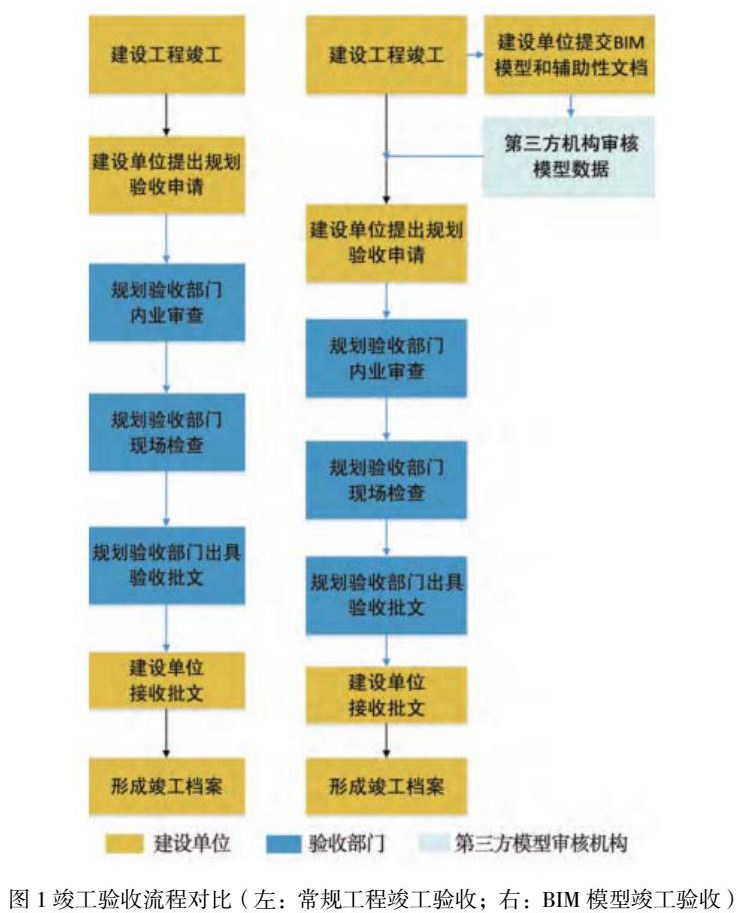

竣工规划验收作为建设工程的重要环节之一，必须重视科学的验收工作开展，而在建设项目的竣工规划验收工作中，可以充分发挥BIM技术的优势，构建BIM验收模型，在实际验收工作中融合现场检查与内业审核工作流程，图1分别对比传统建设工程的竣工规划验收流程以及采用BIM技术构建的全新竣工规划验收流程情况。

结合上图的竣工规划验收流程分析，相比于以往的验收流程来说，通过BIM技术构建的模型进行竣工规划验收可以体现出良好的应用优势，BIM模型开展的竣工规划验收需要在第三方的支持下，提供各类模型和辅助材料，同时在获取第三方审核机构的相关审核材料后，便可以向规划部门申请竣工验收。而第三方模型审核机构主要由政府部门认证并发布资质，在开展正式竣工规划验收前，通过报审检验部门，并且出具BIM模型证明。第三方模型审核机构的主要是任务是对BIM模型的深度与格式进行全面审核，明确测绘报告与施工现场的统一性，同时给出明确的审核意见报告。

1.2 BIM技术在建设工程竣工规划验收中的应用要求

在利用BIM模型开展竣工规划验收工作时，其模型必须包括建筑与结构专业的模型，具体施工图模型与竣工模型如图1所示。此外，BIM模型内还要充分展现出建设工程竣工规划验收的内容清单，其中包括所有的验收条目。为了能够给竣工规划验收人员提供便利，还要基于Re-vit模型中及时获取建设工程中竣工规划验收的核心要素与指标，而且建模人员也要结合实际工程的模型匹配信息，有效完善占地面积和占地范围等要素，并且完成工程绘制。在竣工规划模型验收的提前时，还要结合模型的实际配置情况，对BIM模型进行有效设计，同时竣工规划验收工作人员可以结合Revit的功能，对建筑经济指标以及检查要素进行全面统计审核。BIM模型的竣工审查机构也要结合BIM模型内业审核的具体要求，对整个工程项目的所有施工图纸以及竣工模型进行合规审查，检查数据提起方式的规范性，对于不符合实际要求的建设单位要勒令限期整改。

1.3运用BIM技术模型进行竣工规划验收

（1）内业检查：首先要充分结合建设项目的竣工规划验收规范要求，对工程部分的验收内业进行检查，提起规划要素数据，同时进行对比，竣工验收过程中，还要对建设部门提交的BIM模型与测量报告、图纸等内容的标准进行检验。工程建设机构也要根据BIM模型中的内容提起，对整个工程规划进行验收，做好数据汇总与竣工测绘数据，记录数据详细信息，同时将结果绘制成标准表格，为内业检查提供数据支持；

（2）模型对比：在建设工程竣工内业检查环节中，对相关模型数据进行有效提取，随后便可以对验收的各要素数据进行有效对比，同时验收部门也能够通过BIM模型软件直观地呈现出施工模型和竣工模型之间存在的差异。当前建设工程领域中，能够实现模型对比的软件比较少，常见的包括BIM360Docs软件，在实际对比应用中也可以起到良好的效果。

2 BIM在建设工程竣工规划验收中的展望

2.1消防验收

对于以往的建设项目的消防工程竣工验收时，往往都是采取人为验收的方式，指派验收人员对消防工程的竣工图纸进行验收和评定，其评定标准要根据消防评定规范与建设项目的实际需求，根据一定比例开展抽查验收。在整个验收过程中，这种传统的消防竣工验收方式都要依靠验收人员自身的经验以及验收过程中的测量数据开展验收与现场评定，但是这种验收方式很容易受到实现和场地的局限性，很难对消防工程开展全面验收，经常会存遗漏等现象，从而产生误解等问题。而通过BIM技术在消防验收领域中的发展和应用，建设单位能够通过BIM模型将消防验收要素进行提交审核，在材料审核验收阶段，验收部门就能够直接对比竣工模型和设计模型之间的差别，有利于现场验收的针对性。此外，通过模型的对比，也能够避免以往验收中出现的遗漏现象，这种BIM模型验收的应用，有利于后期存档和查证。

2.2档案验收

在以往的建设工程档案验收工作中，采用传统的资料上报方式无法及时地掌握建设项目的真实情况，所以还要结合现场的项目实体情况，做好实地沟通与指导。并且每个档案资料和项目之间有着紧密的联系，都需要查阅大量的资料以及由项目负责人解释和传达，这种方式也很难全方位地呈现出实际情况，通过BIM技术的应用，还可以发挥可视化特点，在整个建设项目的全周期中融入BIM技术，也能够为档案验收提供支持，完成BIM数据库建设，并且结合现有的模型，对建设项目的所有信息进行查询与定位，便于快速熟悉档案直接的关联性。但是其间的管理工作显得尤为重要，必须将过程中设计变更内容做好及时反馈，并且呈现在BIM模型中，才能达到良好的验收效果。

3结束语

综上所述，建设工程的竣工规划验收工作是一些重要环节，也是保障工程建设质量的关键要素，因此，为了提高竣工规划验收水平，人们也要重视BIM技术的运用，构建完善的BIM验收模型，提高工程竣工验收的可靠性，并且为验收人员提供便利，满足现代建筑工程可持续发展目标。

参考文献：

［1］孙斌．BIM技术的现状和发展趋势［J］．水利规划与设计，2017（3）：13-14．

［2］丹尼斯·威廉姆斯，刘辰．2016年转变BIM产业的三大技术趋势［J］．土木建筑工程信息技术，2017，9（2）：115-118．
