摘要：本文通过对乡镇OTN整体面临问题和承载业务与政企OTN网络对比，从而探讨乡镇OTN未来的发展方向，分别就保留乡镇OTN网络的续存建设、乡镇OTN网络退网以及与政企OTN网络进行融合等3种演进方案进行分析，结合山西移动的实际网络情况，给出合理的融合方案，明确融合方案带来的实际意义。

关键词：存在问题分析；承载业务分析；发展和演进

Abstract：This article explores the future development direction of township OTN by comparing the overall problems faced by township OTN and the carrying business with government enterprise OTN networks. It analyzes three evolution plans， including retaining the continuation and construction of township OTN networks， withdrawing township OTN networks， and integrating with government enterprise OTN networks. Based on the actual network situation of Shanxi Mobile， a reasonable integration plan is proposed to clarify the practical significance of the integration plan。

Key words：Problem analysis；Carrying business analysis；Development and evolution

1 前言

随着“宽带中国”战略的实施，OTN网络已经开始向下延伸至乡镇级别，以满足乡镇地区对高带宽的需求。乡镇OTN网络的建设旨在提供大带宽、业务汇聚灵活、调度能力强且具有较为完善的保护机制等特点的传输网络。在乡镇OTN网络的规划和部署方面，考虑到乡镇地区的特殊性，如地理位置分散、地形复杂等因素，通常会采取因地制宜的组网思路。例如，可以根据实际环境采用不同的组网方案，并研究SR（全业务路由器）下沉至乡镇节点的可行性。此外，乡镇OTN网络的建设还需要考虑到网络边缘层传送能力的提升，以满足乡镇数据业务的发展需求。

乡镇OTN的部署初衷是为了适应日益增长的宽带需求和业务发展，但是乡镇SPN网络的部署可以具备OTN网络能提供的所有能力，尤其是部署小颗粒切片板卡以后，包括小颗粒业务的刚性带宽需求SPN网络都可以满足。SPN网络部署已深入乡镇汇聚层和部分乡镇业务汇聚层，并且随着PTN网络退网的逐步实施，未来SPN将长期与PTN接入层共存，乡镇OTN面临尴尬局面。目前山西移动OTN网络乡镇层面的建设和部署已经停滞。

2 乡镇OTN面临的问题分析

乡镇OTN（Optical Transport Network，光传送网络）在实施宽带中国战略的过程中逐渐下沉至乡镇，以满足日益增长的家宽需求。然而，乡镇OTN在建设和组网方面面临一些问题。

1、网络覆盖和扩展问题：乡镇地区的地理位置和人口密度可能导致网络覆盖不均匀，特别是在偏远地区，光缆资源可能不足，影响网络的稳定性和扩展性。

2、技术和设备选择问题：乡镇OTN的建设需要考虑当地的实际环境和业务需求，选择合适的技术和设备。例如，是否需要将全业务路由器下沉至乡镇节点，以及如何选择合适的OTN设备，这些都需要根据具体情况进行评估。

3、网络维护和管理问题：乡镇OTN的维护和管理可能面临人力和技术资源不足的问题，需要建立有效的维护和管理机制，确保网络的稳定运行。

4、成本控制问题：乡镇OTN的建设成本较高，如何在保证网络质量的前提下控制成本，是乡镇OTN建设需要考虑的问题。

5、业务需求变化问题：随着业务需求的不断变化，乡镇OTN需要具备一定的灵活性和可扩展性，以适应未来的发展需求。

3 承载业务分析

3.1 乡镇OTN业务分析

随着宽带提速和大带宽移动业务的推进，县乡波分环路上将同时存在 GE、10GE 的业务需求，主要业务需求如下。

1.IP数据电路：其需求为 GE、10GE电路，电路指向为乡镇 L2、0LT 至区县汇聚节点。

2.IP网络自行保护业务：OTN传输网不提供电路保护，根据IP 网负荷分担的组网模式将电路配置在2个路径上，IP业务是OTN网络最主要的业务需求来源，县乡层面网络60%以上具备10GE承载能力。随着数据网结构调整，将逐步取消L2汇聚交换机.OLT上行10GE链路将直连区县汇聚节点MSE，OTN网络的10GE电路扩容需求较大。

3.SPN组网电路：随着SPN的部署，长距离 A-B 设备上行电路需要 OTN 系统承载，电路形式为 GE、10GE。SPN组网有自行保护业务，因此OTN传输网不考虑提供电路保护。

4.政企电路：随着政企行业专线业务带宽需求不断提升，现有 SDH/MSTP网络已不能满足其IP化、海量化带宽的传输需求，针对500M以上的政企业务需求，考虑直接采用 OTN 进行承载。

3.2 政企OTN业务分析

政企OTN（Optical Transport Network）是一种高性能的光纤传输网络，它能够提供高速率、长距离、大容量的数据传输服务，非常适合用于政府和企业之间的数据通信。在乡镇区域，政企OTN可以支持各种业务，包括但不限于政务、教育、医疗、农业、工业控制等领域。乡镇区域的网络基础设施不如城市地区发达，这可能限制了OTN技术的应用和扩展。另外，乡镇区域的用户群体可能对OTN技术不够熟悉，需要更多的宣传和培训来提高其接受度。乡镇区域的政企OTN业务有望继续扩大覆盖范围，提高服务质量。随着技术的进步和成本的降低，OTN技术将更加普及，为乡镇区域带来更多的信息化机遇。同时，政府和企业也将加大投入，推动乡镇区域的信息化建设，以促进当地经济的发展和社会的进步，这有助于促进乡村振兴和提高农村地区的信息化水平。

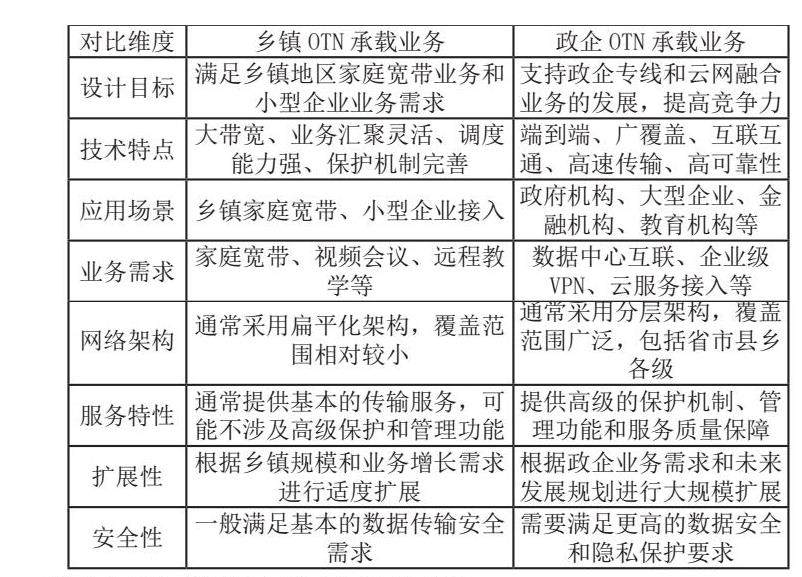

3.3 承载业务对比

乡镇OTN承载业务和政企OTN承载业务是两种不同的光纤传输网络技术应用场景，它们在设计目标、技术特点、应用场景和业务需求等方面有所区别。

4 乡镇OTN未来发展和网络演进

4.1 乡镇OTN续存期演进方向

乡镇OTN短期不考虑与政企OTN融合或者退网的话，应保持现有规模和网络结构，继续服务OLT上联传输工作。续存期OTN演进方向如下：

1、下沉补充完善至乡镇层级：随着乡镇和农村家庭宽带业务的快速发展，现网OTN网络已经逐渐下沉至乡镇层级，部分乡镇尚未部署，后续建设需补充完善未覆盖区域，以满足这些地区对于大容量业务发展的需求。

2、适应不同场景的组网方案：针对乡镇OTN组网的特殊场景，需要制定能够因地制宜的组网方案。例如，可以根据实际环境采用不同的组网思路，以满足不同区域的具体需求。

3、扩容解决方案：现有的OTN网络在县乡层面已经得到广泛部署和应用，但为了满足未来不断增长的大带宽需求，需要对县乡层面的OTN组网模式和业务需求进行分析，并提出相应的扩容解决方案。

4、提升网络性能和服务质量：乡镇OTN网络的建设和优化将注重提升网络性能和服务质量，确保能够提供稳定、高效的数据传输服务。

5、智能化和自动化：未来的乡镇OTN网络将趋向于更加智能化和自动化，利用先进的技术提高网络管理的效率和可靠性。

乡镇OTN继续完成下沉和盲点区域覆盖，会产生大量的投资、并且与SPN乡镇汇聚环、业务汇聚环部署产生重叠覆盖，对投资和网络利用造成浪费。

4.2 乡镇OTN退网

乡镇OTN存在原因是为了满足乡镇地区日益增长的宽带需求，为乡镇层级提供足够的带宽和灵活的业务汇聚能力。乡镇OTN网络可以实现大容量业务传送，支持多种业务类型，如4G基站业务和乡镇大客户FE/GE专线业务，确保了业务的高效率接入和高可靠性传送保障。

此外，乡镇地域分布广泛，地形复杂，且距离县城较远，传统的光缆网维护困难，容易出现断纤情况。乡镇部署OTN网络可以通过智能光放大器扩大传输距离，满足县乡之间长距离传送的需求。同时，OTN网络的部署有助于节约光纤资源，因为它可以通过波分复用技术在一根光纤中传输多个业务信号。乡镇OTN网络的建设是为了适应乡镇地区的特定需求，提供高效、可靠的宽带服务，并优化资源利用。

目前山西移动已经开展了两年的乡镇SPN部署工作。乡镇部署SPN（Slice Packet Network）设备对于5G网络的建设具有重要意义。SPN是一种先进的传输网络技术，它能够提供大带宽、超低时延、超高精度同步、灵活管控和网络切片等优势，这些特性使得SPN成为5G业务主流传送承载网的技术之一。

SPN网络的部署可以提高网络覆盖和服务质量，通过在乡镇部署SPN设备，可以实现5G网络的深度覆盖，特别是在农村地区，这有助于缩小城乡数字鸿沟，提高农村地区的网络服务质量和覆盖率。SPN网络支持多样化的5G业务，SPN技术能够支持多样化的5G业务，包括物联网、工业互联网、智慧城市等，这对于促进乡镇经济社会发展和数字化转型具有积极作用。SPN网络可以促进5G网络的快速发展乡镇SPN设备的部署有助于加快5G网络的建设步伐，为乡镇5G快速发展提供坚强后盾，从而推动整个国家5G网络的快速发展。SPN网络可以增强网络的稳定性和可靠性，SPN技术具有较高的稳定性和可靠性，能够保证乡镇地区5G网络的稳定运行，为当地居民和企业提供优质的网络服务。

乡镇部署SPN网络部署小颗粒切片板卡以后，可以完全覆盖OTN网络的网络能力。相对OTN网络来说，SPN网络更具备组网简便，投资成本较低，接口丰富，演进平滑等优点，SPN乡镇网络替代OTN乡镇网络不可避免。

4.3 乡镇OTN与政企VC-OTN融合

乡镇OTN（Optical Transport Network）与政企VC-OTN（Virtual Concatenated Optical Transport Network）融合是指将传统的乡镇级OTN网络与专门针对政府和企业客户设计的VC-OTN网络相结合，以提高网络的传输效率和服务质量。这种融合可以帮助运营商更好地满足政企客户对于高速、稳定、安全的网络连接需求，同时也能促进乡镇地区的信息化发展。

乡镇OTN与政企VC-OTN通过以下实施步骤或方法进行融合：

1、网络评估与规划：首先要对现有的乡镇OTN网络进行评估，了解其性能和覆盖范围，然后根据政企客户的具体需求进行网络规划。

2、设备升级与改造：根据规划结果，对乡镇OTN网络的硬件设备进行必要的升级或改造，以支持VC-OTN技术。

3、网络部署：在乡镇ONT未覆盖区域部署VC-OTN设备，确保网络覆盖达到预期效果。

4、服务开通与优化：完成网络部署后，开始为政企客户提供VC-OTN服务，并根据反馈不断优化网络性能。

乡镇OTN与政企VC-OTN融合可以扩大乡镇OTN网络的覆盖范围，更好地服务于乡镇地区，增强网络覆盖，有助于推动乡镇地区的信息化进程，促进当地经济社会的发展。

5 结束语

随着国家“十四五”规划和“新基建”政策的推进，预计会有更多的运营商加速布局VC-OTN网络至乡镇、工业园区等地，以快速响应客户需求。VC-OTN技术的进一步发展和应用将有助于构建更加高效、智能的政企网络，满足未来不断增长的网络服务需求。VC-OTN网络融合乡镇OTN网络，对于提升乡镇地区的网络服务水平、支持5G业务发展、促进地方经济社会发展等方面都具有重要的意义。通过融合，可以将VC-OTN网络的覆盖范围扩大到乡镇级别，提高网络的服务质量和覆盖深度，满足政企客户对于高速、稳定网络连接的需求；VC-OTN技术允许网络资源的动态配置和快速调整，这意味着可以根据政企客户的具体需求提供定制化的网络服务，实现带宽按需可调、快速开通等功能，可以增强网络的灵活性和可扩展性；融合后的网络可以提供更高水平的可靠性和安全性，确保政企客户的数据传输安全，减少网络故障对业务的影响。随着云计算和大数据服务的普及，政企客户对数据中心之间的高速互联需求日益增加，乡镇OTN与政企VC-OTN的融合可以提供更好的数据中心互联服务，支持云服务的快速部署和扩展，促进云计算和大数据服务的发展，通过提供高性能的网络基础设施，支持各类数字化应用的运行和发展，有助于推动政府和企业的数字化转型。

乡镇OTN与政企VC-OTN的融合对于提升网络服务质量、增强网络灵活性、提高网络可靠性和安全性、促进云计算和大数据服务的发展以及支持数字化转型具有重要意义。

参考文献：

[1] 黄欢OTN与PTN混合组网研究 广东南方电信规划咨询设计院有限公司，广东惠州516003）。

[2] 张黎明.县乡OTN波分承载OLT组网分析与研究。

[3] 于亮：OTN及WDM技术培训广州杰赛规划设计院2010.7。

[4] 胡卫，沈成彬，陈文.（中国电信股份有限公司上海研究院 上海200122）。

[5] 原创力文档 基于不同场景的县乡OTN网络扩容解决方案研究 2020.2.26。

作者简介：

侯栋（1991-），男，中级工程师，本科，主要从事光通信网络规划咨询及设计工作。
