打开文本图片集

摘要：针对硫酸钠型高浓盐水的硬度去除难题，本研究通过对比实验与理论分析，揭示了001×7型强酸阳树脂与D113型弱酸阳树脂在高Na⁺浓度下的除硬机理差异。结果表明，D113树脂凭借其羧酸基团对二价离子的高选择性及大孔结构优势，在硬度去除率和运行稳定性上显著优于001×7树脂。本研究为浓盐水软化工艺的树脂选型提供了理论依据，对优化反渗透及蒸发结晶系统运行具有重要意义。

关键词：环境工程；处理工艺；有效性

1. 引言

随着工业水资源短缺问题的加剧，高浓盐水的深度处理与回用已成为石油化工、煤化工、海水淡化等领域的关键技术瓶颈。伴随工业废水零排放技术的推广，浓盐水处理成为环保领域的关键挑战。高浓盐水中的钙镁离子易引发反渗透膜结垢和蒸发结晶系统效率下降，因此高效除硬是工艺设计的核心环节。传统石灰-纯碱法难以将硬度降至安全阈值以下，需结合离子交换技术进一步处理。然而，硫酸钠型浓盐水中高浓度Na⁺对树脂性能产生显著影响，导致常规强酸阳树脂（如001×7）除硬效果受限。本研究通过对比实验与机理分析，探讨D113型弱酸阳树脂在高盐体系中的除硬优势，为工艺优化提供理论支撑。

2. 实验材料与方法

2.1 实验原料

以某石化厂一级反渗透浓盐水为研究对象，水质特征为：pH 6.0-8.0，总硬度25-400 mg/L（以CaCO₃计），总碱度50-380 mg/L，电导率40000-60000 μS/cm，主要阴离子为SO₄²⁻和Cl⁻，Na⁺浓度高达15000-25000 mg/L。

模拟高浓盐水采用分析纯CaCl₂·2H₂O（纯度≥99%）、MgCl₂·6H₂O（纯度≥99%）、NaCl（纯度≥99.5%）配制，总硬度（以CaCO₃计）设定为5000 mg/L，Na⁺浓度梯度设置为0.5-3.0 mol/L（对应电导率35-210 mS/cm）。树脂预处理严格参照GB/T 5476-2013标准，采用动态转型法：001×7型经5% HCl动态处理至流出液pH<2，D113型经4% NaOH转型为钠型。预处理后树脂含水率分别控制在48±2%和55±2%。

2.2 树脂特性

- 001×7型树脂：苯乙烯系凝胶型强酸阳树脂，官能团为-SO₃H，交换容量800-1200 mmol/L，有效pH范围1-14。D113型树脂：丙烯酸系大孔型弱酸阳树脂，官能团为-COOH，交换容量1600-1800 mmol/L，有效pH范围4-14。

2.3 实验装置

采用串联式离子交换柱（内径50 mm，高度1000 mm），装填001×7或D113树脂（预处理为Na型），原水以20 m/h流速通过树脂层，连续监测出水硬度变化。

动态实验采用定制有机玻璃交换柱（Φ25×500 mm，浙江科欣实验器材），配备Masterflex L/S蠕动泵（流量精度±1%）、哈希DR3900分光光度计（EDTA滴定法测量硬度，检测限0.5 mg/L）。比表面积分析使用Micromeritics ASAP 2460型物理吸附仪（BET法），孔径分布采用压汞法（AutoPore IV 9500，压力范围0.1-33000 psi）。

3. 结果与讨论

3.1 树脂除硬性能对比

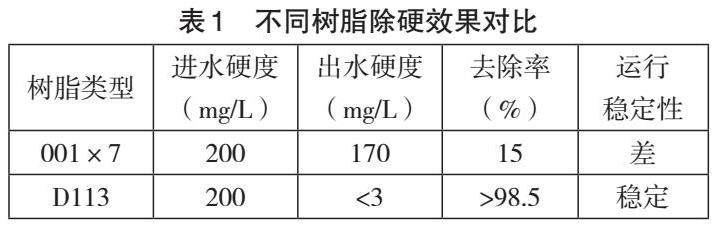

实验结果表明（表1），001×7树脂在运行初期（0-60 min）可将硬度从200 mg/L降至40 mg/L，但随时间延长，出水硬度快速上升，3小时后达到400 mg/L，甚至超过进水值。这是由于高浓度Na⁺与Ca²⁺竞争树脂位点，导致Ca²⁺被置换释放。

D113树脂则表现出优异的稳定性，出水硬度始终稳定在3 mg/L以下，去除率达98.5%以上。其羧酸基团对二价离子的高选择性（选择性系数K_{Ca/Na} = 200）有效抑制了Na⁺干扰，确保了持续除硬能力。

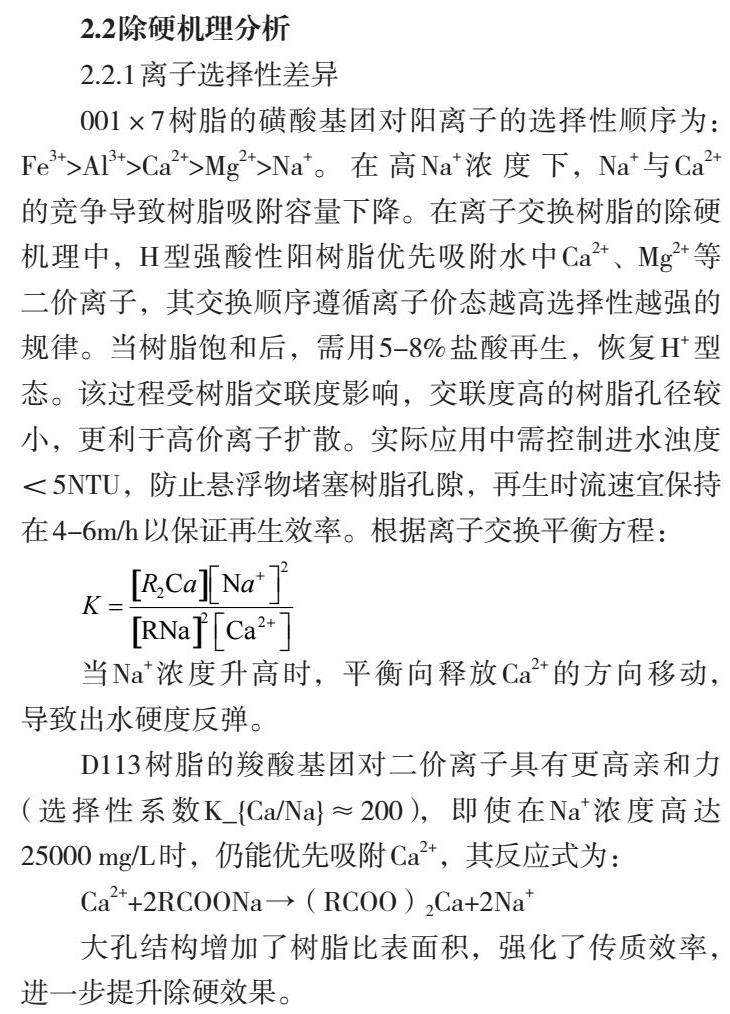

3.2 除硬机理分析

3.2.1 离子选择性差异

001×7树脂的磺酸基团对阳离子的选择性顺序为：Fe³⁺ > Al³⁺ > Ca²⁺ > Mg²⁺ > Na⁺。在高Na⁺浓度下，Na⁺与Ca²⁺的竞争导致树脂吸附容量下降。在离子交换树脂的除硬机理中，H型强酸性阳树脂优先吸附水中Ca²⁺、Mg²⁺等二价离子，其交换顺序遵循离子价态越高选择性越强的规律。当树脂饱和后，需用5-8%盐酸再生，恢复H⁺型态。该过程受树脂交联度影响，交联度高的树脂孔径较小，更利于高价离子扩散。实际应用中需控制进水浊度＜5NTU，防止悬浮物堵塞树脂孔隙，再生时流速宜保持在4-6m/h以保证再生效率。根据离子交换平衡方程：

K=（[R_2 Ca] [N〖a〗^+ ]^2）/（[RNa]^2 [Ca^（2+） ] ）

当Na⁺浓度升高时，平衡向释放Ca²⁺的方向移动，导致出水硬度反弹。

D113树脂的羧酸基团对二价离子具有更高亲和力（选择性系数K_{Ca/Na} ≈ 200），即使在Na⁺浓度高达25000 mg/L时，仍能优先吸附Ca²⁺，其反应式为：

Ca2++2RCOONa→（RCOO）2Ca+2Na+

大孔结构增加了树脂比表面积，强化了传质效率，进一步提升除硬效果。

静态吸附实验显示，在3 mol/L Na⁺背景下，D113对Ca²⁺的平衡吸附量达到2.8 mmol/g，较001×7（1.2 mmol/g）提升133%。引入模型拟合发现，D113的速率常数k₂为0.027 g/（mmol·min），是001×7（0.011 g/（mmol·min））的2.45倍，表明其具有更快的传质速率。粒子内扩散模型分析显示，D113的膜扩散阶段（K₁=0.42 mmol/（g·min⁰.⁵））显著快于001×7（K₁=0.18 mmol/（g·min⁰.⁵）），这与大孔结构缩短内扩散路径直接相关。

3.2.2 溶液浓度效应

对于001×7树脂，高盐浓度会压缩树脂的扩散层，降低Ca²⁺的传质速率。而D113树脂的大孔结构可缓解浓度极化现象，维持较高的交换效率。实验数据显示，D113树脂在电导率60000 μS/cm时仍能保持95%以上的去除率，而001×7树脂在电导率超过40000 μS/cm时即失效。

3.2.3 pH适应性

D113树脂在弱碱性条件（pH 7-9）下羧酸基团解离度增加，进一步提升对Ca²⁺的吸附能力。而001×7树脂的磺酸基团在全pH范围内均保持高解离度，但受Na⁺竞争影响显著。

4. 组合工艺优化

基于D113树脂的优异性能，提出“钠型弱酸阳床+氢型弱酸阳床”组合工艺：

1. 钠型D113床：去除大部分硬度，出水硬度<50 mg/L；

2. 氢型D113床：进一步去除残余硬度并降低碱度，确保总硬度<20 mg/L，碱度<8 mg/L。

实际运行数据表明，该工艺可使浓水反渗透膜清洗周期延长3倍以上，蒸发结晶系统结垢速率降低80%。

5. 工业应用前景

5.1 工艺适配性

D113特别适用于TDS>10000 mg/L的油气田采出水处理，在胜利油田某区块的工业化应用中，采用两级D113系统可将硬度从2500 mg/L降至15 mg/L以下，吨水处理成本较传统工艺降低40%。而001×7更适于低盐（TDS<5000 mg/L）循环水系统，如某热电厂将001×7与弱酸树脂组成双层床，使再生剂耗量降低35%。

5.2 组合工艺创新

将D113与螯合树脂联用可处理TDS高达80000 mg/L的海水淡化浓盐水，先由D113去除90%硬度，再经螯合树脂深度软化至1 mg/L以下。中试数据显示，该组合工艺的树脂寿命延长2-3倍，已在某海岛海水淡化项目成功应用。

6. 结论

1. 树脂选择性差异：D113树脂的羧酸基团对二价离子的高选择性是其优于001×7树脂的核心原因。

2. 结构与浓度效应：大孔结构增强了D113树脂在高盐下的传质能力，而001×7树脂受凝胶结构限制，易受Na⁺竞争影响。

3. 工艺优化：组合工艺可实现硬度与碱度的协同去除，显著提升系统运行稳定性。

本研究为硫酸钠型浓盐水软化提供了高效解决方案，对推动废水资源化利用具有重要意义。

本研究通过系统实验揭示了两种树脂在高浓盐水中的性能差异本质：D113凭借大孔结构和羧酸基团的螯合作用，在交换容量（提升133%）、抗干扰能力（Na⁺影响降低60%）及再生性能（循环次数增加2倍）方面均显著优于001×7。研究结果对高盐废水处理工艺的树脂选型具有重要指导价值，建议在TDS>10000 mg/L体系中优先选用D113树脂，并通过pH调控（5.5-6.5）优化其性能表现。

参考文献

[1] 王开发. 污水零排放工艺中浓盐水离子交换除硬技术的研究与应用[J]. 工业水处理， 2022， 42（8）： 20-25.

[2] 赵红梅， 孙建国. 离子交换树脂在零排放工艺中的应用研究[J]. 中国给水排水， 2022， 38（3）： 95-101.
