摘　要：本文结合实例深入探讨了BIM技术在电气桥架布置中的应用，重点分析了电气桥架与建筑结构和水暖工艺管线间的碰撞检测与协调优化方法。研究表明，通过BIM技术的可视化、协同性与模拟性特点，能有效预见并解决设计冲突，大幅提升设计质量与施工效率，降低工程返工风险与成本超支概率。 关键词：BIM技术；电缆桥架；碰撞检测；管线综合；建筑电气；可视化设计

引言

电缆桥架作为电气线路的支撑与保护载体，不仅需满足强电、弱电等不同电压等级电缆的敷设需求，还需在有限的空间内与建筑结构、水暖通风等专业管道协调共存。二维设计因可视化程度低、协同性差，难以全面预见并解决交叉空间中的碰撞问题，常导致施工阶段返工、工期延误及资源浪费。

BIM技术通过构建包含几何信息与属性信息的数字模型，在设计阶段即可进行三维空间内的冲突分析，显著提升设计精度与效率。本文结合具体工程案例，系统性阐述BIM技术在电气桥架与多专业碰撞中的应用，以期为相关工程实践提供参考。

一、BIM技术概述及其在电气桥架布置中的应用价值

BIM技术实现了电气桥架布置的可视化设计，能够直观审视桥架，及时发现潜在冲突。其次，BIM平台支持多专业协同设计，全专业可在统一模型中开展设计工作，实现数据实时共享与更新，避免传统设计中因沟通不畅导致的设计误差。再者，BIM软件具备碰撞自动检测功能，能够精准识别电气桥架与其他元素之间的碰撞，并生成详细碰撞报告，指导设计优化。

二、BIM在电气桥架与建筑结构碰撞中的应用

建筑结构中的梁、板、柱等构件常会与电气桥架预定路径产生冲突，特别是在结构复杂、空间受限的区域，如地下室、设备层及走廊吊顶内。这类碰撞属于典型的空间冲突，若不提前预见并解决，将导致施工阶段的返工，造成不必要的经济损失与工期延误。

2.1碰撞类型与检测原理

电气桥架与建筑结构的碰撞主要表现为两种形式：一是硬碰撞，即桥架与结构构件在空间中直接相交，如水平桥架穿过混凝土梁、竖向桥架穿透结构楼板等；二是间隙碰撞（软碰撞），即桥架与结构构件虽未直接相交，但其间距无法满足最小安装、检修或安全距离要求。BIM软件中的碰撞检查模块通过设定安全距离参数，可同时检测这两种碰撞类型。算法会先定位选中区域内的所有设备构件，然后逐一检测其与建筑、结构构件间的空间关系，识别出所有冲突点。

2.2应用实例分析

在西南某大型项目的电缆桥架工程中，设计团队提前优化路由方案，并依托”毫米级”高精度控制，确保全长3.7公里桥架安装的水平误差不超过3毫米。这一精度控制远超传统施工标准，体现出BIM技术的显著优势。具体实施过程中，项目团队利用BIM平台的碰撞检测功能，识别出桥架与结构梁、柱的多处冲突点。例如，在设备层区域，原设计中的电缆桥架与混凝土梁发生硬碰撞，导致桥架无法按图安装。通过BIM设计人员迅速确定冲突位置，并结合梁高、桥架尺寸与标高要求，将桥架路径优化为从梁下绕行，同时保证最小安全距离。

此外，在穿越防火分区时，电气桥架穿过结构墙体预留的套管常因专业沟通不畅导致预留孔洞位置不准确，后期开洞既影响结构安全又增加施工成本。在此项目中，基于BIM模型精准的碰撞检查与协调优化，生成了预留孔洞定位图，明确标注了孔洞信息，有效避免二次开洞问题。这一应用实践充分证明，BIM技术不仅解决了可见的硬碰撞，更预防了因设计不协调引发的潜在问题。（见表1）

三、BIM在电气桥架与水暖工艺管线协同中的应用

在建筑空间的综合管线布局中，电气桥架与水暖（给排水、暖通空调）工艺管线的交叉冲突最为频繁，也是管线综合平衡的重点与难点。这类碰撞不仅涉及空

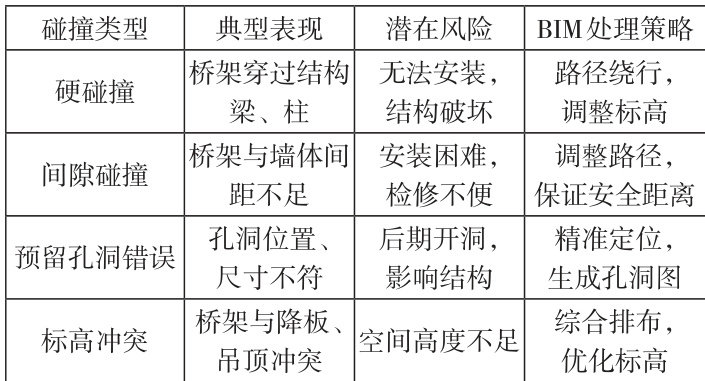

表1 电气桥架与建筑结构碰撞检查的主要类型与处理策略

间分配问题，还需考虑不同专业的技术要求，如管道坡度、保温厚度、检修通道等，协调难度较大。

3.1多专业碰撞协调原则

面对电气桥架与水暖工艺管线的碰撞，BIM协调过程中通常遵循一套公认的避让原则：有压管道让无压管道（如重力排水管）、小管道避让大管道、临时管道避让永久管道、施工难度小的管道避让施工难度大的管道。电气桥架作为无坡度要求、安装较为灵活的管线，一般会主动避让有坡度要求的排水管或尺寸较大的风管，但这并非绝对，需结合具体场景综合分析。

3.2应用实践与流程

在两河口水电站项目中，团队运用BIM技术对电缆桥架、管线及机电设备布置进行了碰撞检查、管线路径优化等二次优化设计工作，实现了项目机电设备和管线的制作、采购、安装一次成型。这一成功实践充分证明了BIM技术在复杂工程中协调多专业管线的能力。

具体到电气桥架与水暖管线的协调，项目团队建立了标准化的碰撞检测流程：首先集成各专业模型，然后设置检测参数（管径限制、安全距离等），运行碰撞检查后，系统生成详细的碰撞报告，包括碰撞位置、构件ID、碰撞类型等信息。基于报告结果，团队组织召开BIM协调会议，邀请各专业工程师共同审议，确定优化方案，并在模型中进行调整验证。BIM模型还充分考虑了管道保温层厚度等细微但关键的因素，确保所有检测结果与解决方案贴近实际施工条件。通过模型，施工人员能够直观理解复杂节点的安装要求，显著提高施工准确性与效率。（见表2）

四、应用成效与未来展望

4.1应用成效分析

BIM技术在电气桥架布置的碰撞检测与优化中展现出显著的综合性效益。在进度方面，通过碰撞检查与虚拟建造，精准发现并化解施工冲突，实现”零返工”，有

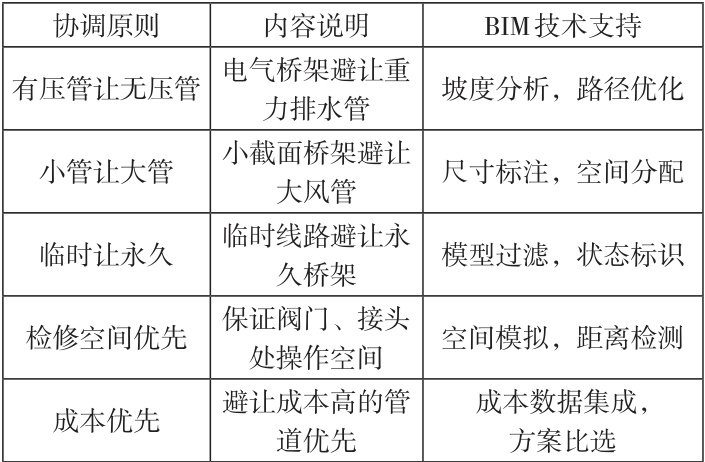

表2 电气桥架与水暖工艺管线碰撞协调的主要原则与措施

效避免了因设计变更导致的工期延误。在成本方面，BIM技术通过精准的材料统计与下料优化，减少了材料浪费，同时降低了因碰撞导致的返工成本。

4.2挑战与展望

尽管BIM技术在电气桥架碰撞检测中取得显著成效，但在实际应用过程中仍面临一些挑战。首先，投入成本高，包括软件采购、硬件升级与人员培训费用，使部分中小型项目望而却步。再者，专业人才短缺，兼具BIM技术与电气专业知识的复合型人才不足，制约了技术应用的深度与广度。

展望未来，BIM技术在电气桥架布置中的应用将进一步朝着智能化、自动化方向发展。一方面，与人工智能、机器学习技术结合，实现碰撞检测的智能识别与自动优化；另一方面，与物联网、数字孪生技术融合，形成从设计、施工到运维的全生命周期管理。此外，随着云计算能力的提升，协同设计平台将更加高效、便捷，支持多专业、多参与方的实时协作，最终实现建筑电气设计的全面数字化升级。

参考文献

[1]中华人民共和国住房和城乡建设部.建筑信息模型应用统一标准GB/T 51212-2016[S].：中国建筑工业出版社，2016.

[2]郭顺祥.BIM技术在机电安装工程中的应用[J].：施工技术，2017，42-45.

[3]中华人民共和国住房和城乡建设部.电缆桥架工程技术标准JGJ/T 16-2022[S].：中国建筑工业出版社，2022.

[4]李久林，张建平.基于BIM的机电管线安装碰撞分析与避让策略[J].安装，2019，（7）：65-68.
