摘要：本文通过对一起成功发现的悬式绝缘子缺陷案例，分析了两类绝缘子检零方法的特点，为提升悬式绝缘子的运维检修质效提供了工作意见及维护思路。

关键词：悬式绝缘子;红外精确测温;电位差法;输电线路

一、电位差法检零

电位差或火化间隙法是传统的绝缘子检零方法。其利用了每串绝缘子中相邻绝缘子存在电位差，通过带电登检检测绝缘子之间的电位差或利用间隙短接绝缘子并记录放电间隙长度的方法，判断绝缘子的绝缘性能。

二、红外精确测温检零

红外精确测温检零是近年来发展较快的绝缘子检零方法。它通过检测绝缘子钢帽及瓷盘的温度分布，检测绝缘子的电压分布状况，进而对绝缘子的性能进行分析，能够有效发现低零值绝缘子、瓷盘脏污等缺陷。

三、典型案例应用

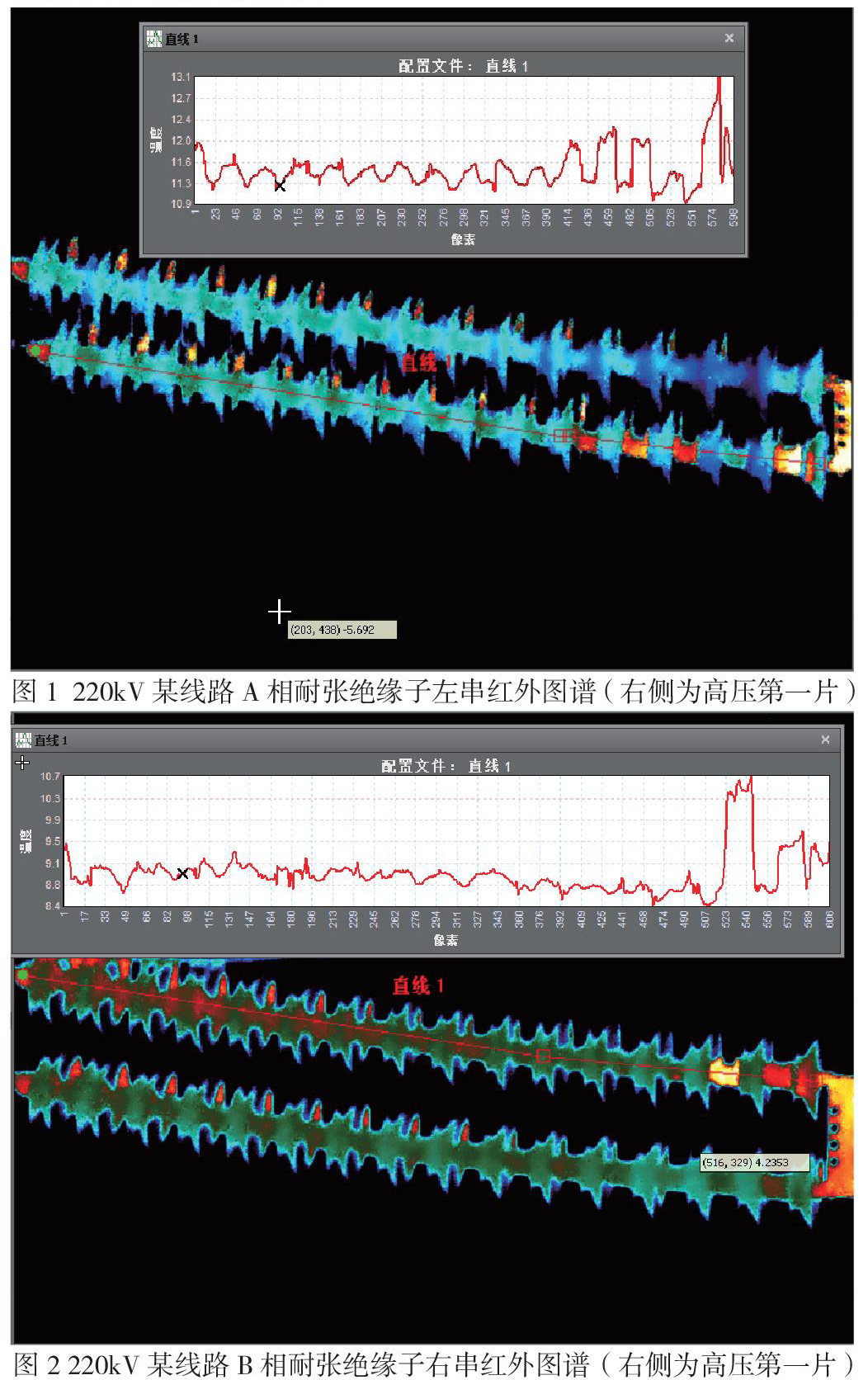

2020年3月8日，某公司对220kV某线路耐张绝缘子进行了红外精确检零，检测图谱如下：

对图谱进行分析：A相耐张绝缘子左串及B相耐张绝缘子右串图谱均不符合绝缘子温度不对称的“马鞍形”特征，A相左串中，第二片绝缘子铁帽温度明显较低，与相邻绝缘子温差达到1.6k，而第三、四、五片绝缘子铁帽温度又明显偏高，尤其是第四片绝缘子铁帽温度最高，怀疑第二片为零值绝缘子，第三、四、五片为低值绝缘子;B相右串中，第二片绝缘子温度明显较高，与相邻绝缘子温差达到1.5k，怀疑其为低值绝缘子，同时，注意到第三、四、五片绝缘子温度较第六片要低，虽温差未达到规程规定，但其不符合“马鞍形”分布的特征，疑似为异常，建议进一步检测。

综上，依据《带电设备红外诊断应用规范DL/T 664-2016》，初步判断220kV某线路耐张绝缘子A相左串存在4片低、零值绝缘子，B相右串中存在1片低值绝缘子、3片疑似异常绝缘子。

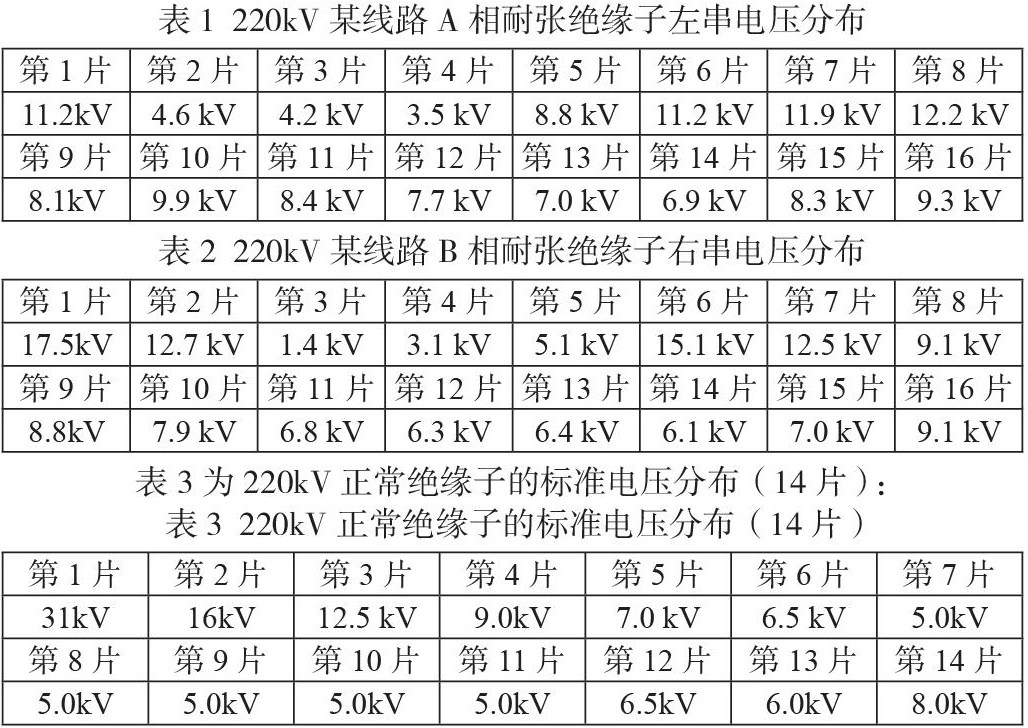

为验证红外检测结果，对连串绝缘子进行了带电电压分布法检测，检测结果如表1、表2所示（编号方向为从高压侧至接地侧）：

从电压分布法检测结果中能够发现，220kV某线路耐张绝缘子A相左串中第2、3、4、5片绝缘子电压明显异常，第6片绝缘子电压略低;B相右串中第3、4、5片绝缘子明显异常，第2片绝缘子电压略低。

在两种方法均确认了缺陷后，该公司安排了停电更换异常绝缘子。

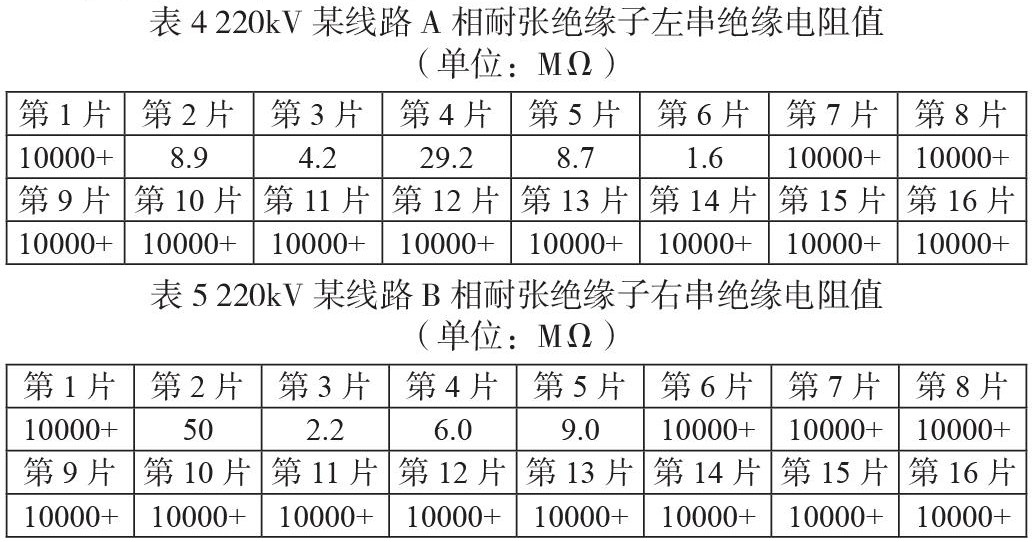

6月9日，220kV某线路停电，使用5000V档位绝缘电阻测试仪对两串绝缘子进行了绝缘电阻测试，测试结果如下：

依据《输变电设备状态检修试验规程 Q/GDW1168-2013》及《带电设备红外诊断应用规范DL/T 664-2016》之规定，确认220kV某线路A相耐张绝缘子左串中第2、3、5、6片为零值绝缘子，第4片为低值绝缘子;220kV某线路B相耐张绝缘子右串中第3、4、5片为零值绝缘子，第2片为低值绝缘子。

该结果与红外精确检零、电压分布法检测的结果基本是相符的，存在的小部分差异对检测的有效性影响不大，其原因推测应为连续分布的缺陷绝缘子数量较多，导致电位的重新分布，对分析产生了一定的干扰。

四、结束语

依据此次案例的经验，对绝缘子带电检测工作提出以下建议：

1.红外精确检零应重点分析温度分布规律，即使温差未达到规定值，但温度分布明显异常的，也应当密切关注，进行综合分析;

2.绝缘子红外精确检零在夜间检测效果最佳，即使没有阳光直射的白天，依然会对检测产生较大影响;

3.综合利用多种绝缘子检零技术能够有效提高检测的准确性，减少遗漏。
