摘要：配电网自动化控制通过实时监测电网状态、负荷情况和设备运行状况，系统可以快速识别并响应故障，实现智能化的自愈能力。此外，配电网自动化控制还可以有效降低系统运行成本，提高电网利用率和可靠性。通过智能调度和管理电力负荷，实现系统的动态平衡和优化运行。本文针对配电调度自动化系统中的馈线终端进行了设计与研究，介绍了配电网自动化控制的概述，然后详细阐述了馈线终端的硬件结构设计和软件设计。接着通过实验分析验证了设计方案的有效性，并对实验结果进行了详细的分析。最后总结了本文研究的成果，并展望了未来的研究方向。

关键词：配电调度自动化；馈线终端；硬件结构设计；软件设计；实验分析

配电网自动化控制是将先进的传感器、通信和控制技术应用于电力配电系统中，实现对配电网的远程监测、控制和智能运行管理。通过配电网自动化控制，可以实现更高效、安全和可靠的电力配送操作，提高系统的运行效率和性能。配电网自动化控制包括智能电能计量、远程故障检测和恢复、协同控制、智能分布式发电和存储管理等。配电网自动化控制也能在电力系统故障、灾害和其他突发事件中快速响应，保障用电安全和供电可靠性。随着社会经济的发展和电力需求的增加，配电系统的安全稳定运行变得越来越重要。配电网络中的馈线终端是实现配电调度自动化的关键组成部分，对其设计与研究具有重要意义。

1 配电网自动化控制概述

1.1 基于FTU本体的自动化

配电网自动化控制是指通过先进的通信技术和智能化设备，实现对配电网系统的监测、控制、保护和管理。其中，基于FTU（终端单元）本体的自动化是配电网自动化的重要组成部分之一[1]。FTU是配电网自动化系统的关键设备，通过收集电网数据、实时监测设备状态，并根据预设的控制策略对电力系统进行控制和保护。基于FTU本体的自动化控制系统可以实现对电网系统的远程监控和操作，实现对电网设备的实时监测和故障诊断，减少人为干预，提升电网运行效率和可靠性。通过FTU本体，可以实现电网的智能化控制，提高供电可靠性，降低运行成本，提高电网的可持续发展能力。总的来说，基于FTU本体的自动化控制是配电网自动化的基础，可以帮助配电网系统实现智能化运行和管理，提高供电质量，提升系统操作效率，为电网的发展和提升提供强有力的支持。

1.2 基于调度的远程自动化

基于调度的远程自动化是指通过电力调度中心对配电网进行远程监控和控制的一种技术手段。在配电网自动化控制系统中，电力调度中心可以通过远程通信技术实时地监测配电网的运行状态，包括线路负载、电压、电流等参数[2]。一旦发现配电网出现故障或异常情况，调度中心可以迅速做出相应的控制决策，例如切换开关、调节电压等，以保障电网的安全稳定运行。基于调度的远程自动化技术可以提高配电网运行的智能化水平，实现对配电网的实时监测和智能化控制。通过远程自动化技术，可以减少人工干预，提高运行效率，减少故障发生的可能性，确保配电网的安全性和可靠性。此外，基于调度的远程自动化还能够实现配电网的智能化管理和优化调度，提高电网的运行效率，为配电网的发展提供有力支撑。

2 硬件结构设计

配电调度自动化系统中的馈线终端是系统中的关键组成部分，其硬件结构设计至关重要。通常，馈线终端应包括以下几个主要部分：一是通信模块，通信模块主要用于与上级配电调度中心进行数据通信，通常采用无线通信技术，如GPRS、4G等。通过通信模块，可以实现实时数据传输和监控功能，确保配电系统的稳定运行和及时响应调度中心的指令[3]。在设计上，通信模块需要具备高可靠性、稳定性和安全性，以满足配电系统对数据通信的要求。通过不断优化和改进通信模块的设计，可以提升配电系统的智能化水平和运行效率。二是数据采集模块，该模块的主要功能是采集馈线终端所在电网节点的电流、电压、功率等参数数据，以及馈线终端本身的运行状态等信息。通过准确地获取这些数据，能够实时监测馈线终端的运行情况，及时发现并解决潜在的问题，保障电网的安全稳定运行。数据采集模块通常由传感器、数据采集器和通信模块组成。传感器用于检测电网节点的电流、电压等参数，将这些参数转变为电信号；数据采集器负责将电信号转换为数字信号，并进行数据处理和存储；通信模块则通过无线或有线方式将采集到的数据传输至配电调度中心，以便监控和分析。设计合理的数据采集模块能够提高馈线终端的监测精度和反应速度，帮助调度员及时做出决策，保障电网的安全运行。因此，在配电调度自动化馈线终端的设计中，数据采集模块的稳定性、准确性和可靠性是至关重要的。通过不断优化和改进数据采集模块的技术，可以更好地满足电网调度的需求，提高电能的利用效率和供电质量。三是控制模块，控制模块是馈线终端的核心部件之一，它具有远程控制操作的功能，可以对线路的开关进行操作，并对设备进行重启等操作。控制模块的设计和研究是为了实现配电调度自动化系统的智能化和便捷化管理。通过控制模块，运维人员可以远程监控和操作馈线终端，在发生故障或需要调整时，可以快速响应和进行处理，提高系统的可靠性和运行效率。同时，控制模块的设计也应考虑安全性和稳定性，确保远程控制操作的准确性和可靠性，为供电系统的稳定运行提供保障。因此，在设计和研究控制模块时，需要综合考虑硬件结构、通信技术、远程控制算法等因素，以实现馈线终端的高效管理和运行。四是电源模块，电源模块是配电调度自动化馈线终端中至关重要的部件，其设计必须保证为馈线终端提供稳定可靠的电源供应。通常情况下，电源模块采用电池供电或备用电源供电的方式，以应对突发电源故障或断电情况，确保系统的持续稳定运行。在设计电源模块时，需考虑电池容量、充电管理、过载保护等因素，以确保配电调度系统能够在任何情况下都能够正常工作。只有保证电源模块的稳定可靠，才能保证整个系统的稳定性和可靠性。在配电调度自动化馈线终端的硬件结构设计中，除了基本部分外，还需要考虑防雷防火设计、防水防尘设计和抗干扰设计等因素。这些设计要素能够保证馈线终端在恶劣环境中能够正常运行，并确保系统的稳定性和可靠性。另外，馈线终端的硬件结构设计还应具有一定的扩展性和可升级性，以便在系统发展和升级时能够进行相应的硬件升级和改造，以满足不断变化的需求和技术发展。

3 软件设计

在配电调度自动化系统中，馈线终端起着重要的作用，能够实时监测电网信息，并根据调度指令对电网进行控制。软件设计是馈线终端功能实现的关键，需要考虑系统的稳定性、实时性和可靠性。在软件设计方面，首先需要确定馈线终端的功能需求，包括实时数据采集、状态监测、远程控制等功能。然后根据需求设计软件架构，包括数据传输模块、远程控制模块、数据处理模块等。软件设计还需要考虑与配电调度中心的通信接口，确保数据的及时传输和准确性。在软件实现过程中，需要考虑软件的编程语言、算法和数据结构的选择，以及系统的可扩展性和可维护性。在软件测试阶段，需要进行功能测试、性能测试和稳定性测试，确保软件的正常运行和可靠性。总的来说，配电调度自动化系统中的馈线终端软件设计是一个复杂的工程，需要综合考虑多方面因素，确保系统的稳定性和性能达到要求。通过合理的软件设计和实施，可以提高系统的运行效率和可靠性，为电网运行提供有力支持。

4 实验分析

4.1 程序调试

在进行实验分析时，程序调试是一个至关重要的环节。通过程序调试，可以发现并纠正程序中的错误和问题，确保系统正常运行。在进行程序调试时，需要充分了解系统的设计和功能要求，明确每个模块的作用和交互方式。在调试过程中，可以通过逐步调试、模块测试、数据验证等方法，逐步完善系统。同时，对于程序中出现的bug和错误，需要及时定位和修复，确保系统的稳定性和可靠性。此外，在进行程序调试时，需要注意数据的准确性和一致性。通过反复测试和验证，可以确保系统输出的数据符合实际情况，并且在不同情况下能够正确运行。通过程序调试，可以提高系统的可靠性和性能，为配电调度自动化系统的正常运行提供保障。

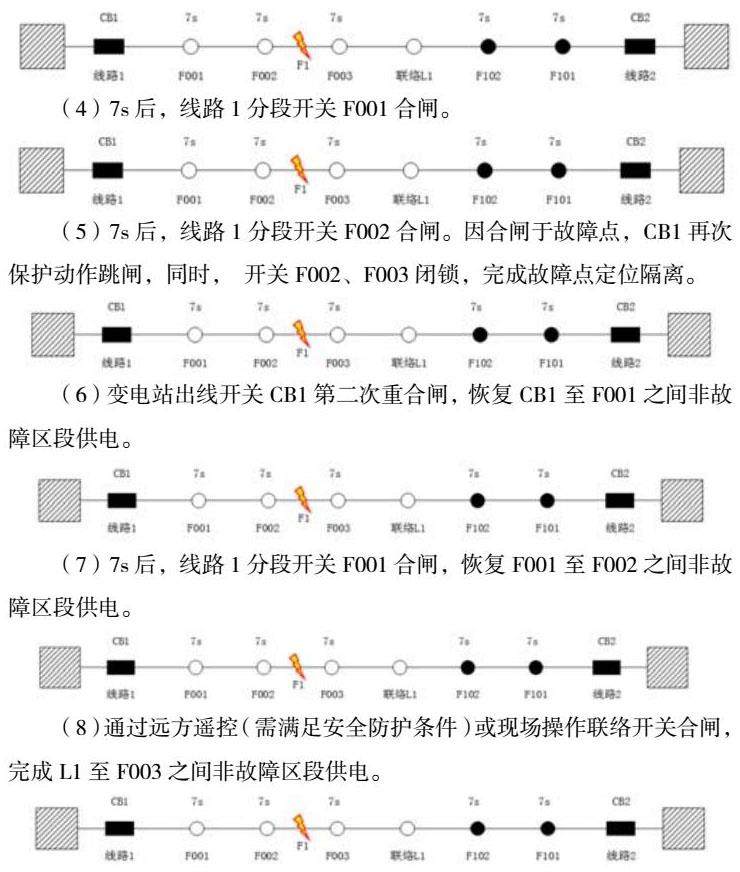

以“电压-时间型”馈线自动化为例，其通过开关“无压分闸、来电延时合闸”的工作特性配合变电站出线开关二次合闸来实现，一次合闸隔离故障区间，二次合闸恢复非故障段供电。以下通过实例说明电压-时间型馈线自动化处理故障的逻辑。

注：CB1、CB2为带时限保护和二次重合闸功能的10KV馈线出线断路器

F001、F002、F003、F101、F102：UIT型智能负荷分段开关，L1为智能联络开关

整定各分段开关X时间为7秒，Y时间为5秒。

（1）线路正常供电。

（2） F1点发生故障，变电站出线断路器CB1检测到线路故障，保护动作跳闸，线路1所有电压型开关均因失压而分闸，同时联络开关L1因单侧失压而启动X时间倒计时。

（3）1s后，变电站出线开关CB1第一次重合闸。

（4）7s后，线路1分段开关F001合闸。

（5）7s后，线路1分段开关F002合闸。因合闸于故障点，CB1再次保护动作跳闸，同时， 开关F002、F003闭锁，完成故障点定位隔离。

（6）变电站出线开关CB1第二次重合闸，恢复CB1至F001之间非故障区段供电。

（7）7s后，线路1分段开关F001合闸，恢复F001至F002之间非故障区段供电。

（8）通过远方遥控（需满足安全防护条件）或现场操作联络开关合闸，完成L1至F003之间非故障区段供电。

通过程序调试，可以设置上述时间定值，以保证在配电系统正常运行时，终端能够正确进行失压分闸及来电合闸动作。因此，在配电调度自动化系统中，程序调试是非常重要的一步，通过合理的公式和数据分析，可以确保系统设计的准确性和可靠性，从而保障系统的稳定运行。

4.2 测试结果分析

在配电调度自动化系统的实验测试中，通过对馈线终端的设计与研究进行测试分析，测试结果显示，设计的自动化馈线终端能够有效地监测和控制电力系统的运行状态，实现对馈线的实时监测和智能调度。其次，自动化馈线终端的响应速度较快，可以快速处理电力系统的异常情况，提高了系统的响应能力和稳定性。此外，测试还表明，自动化馈线终端在实际运行中具有良好的稳定性和可靠性，能够有效地减少人为操作的错误和风险，提高了系统运行的安全性和可靠性。通过对配电调度自动化馈线终端的设计与研究进行测试分析，验证了其在提高电力系统运行效率、稳定性和安全性方面的优势，为配电调度系统的智能化发展提供了有力支持。

5 结语

综上所述，配电网自动化控制是电力系统智能化和数字化发展的重要方向，能够为电力行业提供更加智能、高效和可靠的配电解决方案，推动电力系统向智能能源互联网的发展。本文设计与研究了配电调度自动化系统中的馈线终端，并通过硬件结构、软件设计等进行详细分析，结合实验结果分析验证了该系统的有效性，为提高配电系统的安全性和稳定性提供了重要的技术支持。未来的研究将进一步优化设计方案，并探索更多的智能化控制策略。
