摘  要：本文旨在探讨净水厂制水工艺流程的优化策略与自动化运行系统的构建方法。通过详细分析传统制水工艺的不足，结合现代自动化控制技术，提出了优化工艺流程的具体方案。系统阐述了自动化运行系统的架构设计、关键设备选型、监控与控制系统实现等内容，旨在提高净水厂的生产效率、降低能耗与成本，确保水质安全。本文的研究成果对净水厂的现代化改造与智能化管理具有重要的参考价值。

关键词：制水工艺；优化；自动化运行系统；净水厂

引言

随着城市化进程的加快和人口的增长，对水资源的需求日益增加，净水厂作为城市供水的重要基础设施，其运行效率与水质安全直接关系到居民的生活质量和城市的发展。然而，传统净水厂在制水工艺与运行管理上存在诸多不足，如工艺流程复杂、能耗高、自动化程度低等问题，严重制约了净水厂的发展。因此，优化制水工艺流程，构建自动化运行系统，成为净水厂现代化改造的迫切需求。

1 净水厂制水工艺流程现状分析

1.1 传统制水工艺流程概述

净水厂的传统制水工艺流程，尽管在理论上环环相扣，但在实际操作中却面临着诸多挑战。取水作为起点，直接关系到水源的质量，而水源的优劣直接影响着最终的水质。在混凝过程，通过聚合氯化铝、硫酸铝、三氯化铁等水处理剂的使用，可以促进水中悬浮颗粒的絮凝沉淀。但这一过程也暴露出过量使用混凝剂的问题，不仅增加了成本，还可能对环境造成负担。在沉淀环节，本应通过重力作用有效分离杂质，但沉淀池设计往往未能充分考虑水质变化，导致处理效果不稳定；在过滤环节，需进一步去除水中的细小颗粒和微生物，但往往缺乏自动化控制的过滤系统，需要人工频繁干预，这不仅增加了人力成本，也影响了整个工艺流程的稳定性和可靠性；而在消毒环节，作为确保水质安全的最后防线，传统上采用氯消毒，但这种方法可能会产生有害的消毒副作用。因此，消毒工艺的安全性和效率也亟需改进。整体而言，传统工艺流程的局限性在于各环节之间缺乏有效协同，资源浪费和效率不高，亟需通过技术创新和工艺优化来提升净水厂的整体性能和水质安全。

1.2 工艺流程中存在的问题

在传统净水工艺流程中，能耗问题尤为显著。混凝和过滤这两个环节不仅消耗大量化学药品，而且对能源的需求也极高，这种高能耗不仅增加了净水厂的运营成本，而且对环境也产生了不小的负担。随着社会对环境保护意识的提高，这种高能耗的工艺流程亟需改进。原水水质的不稳定性，加上工艺流程中的不连贯性，使得最终产出的水质难以保持在一个恒定的标准。水质的不稳定不仅影响了供水的安全性，也给居民的日常生活带来了不确定性。居民对水质的担忧，可能会对净水厂的信任度产生负面影响。同时，在许多净水厂中，人工操作仍然是不可或缺的一部分。这种依赖性不仅增加了人力成本，而且由于人为因素的不可控性，使得整个工艺流程的稳定性和可靠性大打折扣。例如，混凝剂的投加量和时机往往依赖于操作员的经验判断，这在一定程度上增加了水质波动的风险。另外随着时间的推移，设备的磨损和性能下降在所难免，如果没有得到及时的维护和更新，将直接影响到整个净水工艺的效果和效率。这些问题的存在，不仅限制了净水厂的发展潜力，也对居民的日常生活造成了潜在的威胁。

1.3 优化需求与方向

面对传统制水工艺流程的种种不足，优化的需求日益迫切。一方面，通过引入先进的自动化控制系统，可以减少人工干预，提高工艺的稳定性和可靠性；另一方面，通过优化混凝剂的使用，改进沉淀和过滤技术，可以有效减少能源和化学药品的消耗以及通过优化工艺流程，可以有效的提高水质监测和控制能力，确保供水的安全性和稳定性。优化的方向应该聚焦于提高效率、降低成本和保障水质安全。这不仅需要技术上的创新，也需要管理上的革新。通过综合考虑工艺、设备和管理等多方面因素，制定出一套切实可行的优化方案，以实现净水厂的可持续发展。

2 制水工艺流程优化策略

2.1 高效混凝与沉淀技术

在净水厂的制水工艺中，混凝和沉淀是两个至关重要的环节。混凝技术通过添加混凝剂，使水中的悬浮颗粒和胶体物质聚集成较大的絮体，便于沉淀；沉淀则是通过重力作用，使这些絮体沉降到池底，从而实现水的净化。然而，传统混凝剂的使用往往存在效率不高、成本较高等问题，而沉淀池的设计也常常不能满足水质变化的需求。为了提高混凝效果与沉淀效率，研究者们开始探索更为高效的混凝剂和沉淀技术。例如，通过精确控制混凝剂的投加量和投加方式，可以显著提高混凝效果，减少化学药品的使用。同时，采用新型的沉淀池设计，如斜板沉淀池，可以增加沉淀面积，提高沉淀效率，缩短沉淀时间以及通过优化絮体的形成和沉降过程，可以减少絮体破碎和再悬浮，进一步提高沉淀效果。这些优化措施不仅能够提高净水厂的生产效率，降低运营成本，还能够减少化学药品对环境的影响，实现更为绿色和可持续的净水工艺。

2.2 自动化过滤系统构建

传统过滤系统往往依赖人工操作，不仅效率低下，而且容易受到人为因素的影响；而自动化过滤系统的构建，可以通过精确控制滤料的选择、反冲洗策略和控制系统的实现，来提高过滤效率和水质稳定性。根据不同的水质条件和处理需求，选择合适的滤料，如石英砂、活性炭等，可以提高过滤效果。反冲洗策略的优化，可以确保滤料的清洁度和过滤效率，延长滤料的使用寿命；控制系统的实现，则可以通过实时监测水质和过滤状态，自动调整过滤参数，实现智能化管理。通过构建自动化过滤系统，净水厂可以实现更高效的过滤过程，减少人工干预，提高水质的稳定性和可靠性。

2.3 消毒工艺创新

传统消毒方法，如氯消毒，虽然在杀灭水中微生物方面效果显著，但也可能产生有害的消毒副产品，对环境和人体健康造成潜在风险。因此，研究者们一直在探索更为安全、高效的消毒技术，如紫外线消毒和臭氧消毒，以期减少对环境的影响，同时提高水质的安全性。紫外线消毒技术利用适当波长的紫外线破坏微生物机体细胞中的DNA或RNA分子结构，造成细胞死亡，从而达到杀菌消毒的效果。这种技术容易操作和管理，可以实现自动化，且基本没有使用、运输和储存其他化学品可能带来的安全隐患。然而，紫外线消毒也存在一些局限性，例如孢子、孢囊和病毒的耐受性较高，处理空间内不易做到辐射均匀，存在照射的阴影区，且没有容易检测的残余性质，处理效果不易迅速确定，难以监测处理强度。臭氧消毒则利用臭氧的强氧化性，不仅能有效杀灭微生物，还能去除水中的有机污染物。臭氧消毒灭菌有三种形式：氧化分解细菌内部葡萄糖所需的酶，使细菌灭活死亡；直接与细菌、病毒作用，破坏它们的细胞器和DNA、RNA；透过细胞膜组织，侵入细胞内，作用于外膜的脂蛋白和内部的脂多糖，使细菌发生通透性畸变而溶解死亡。臭氧消毒的优点包括易扩散、无残留、设备可实现完全自动运行、在线监控、故障报警，并且可实现残留臭氧自动消除或排风消除，消除成本低。在实际应用中，例如在北京市的再生水系统中，臭氧氧化对有机物的转化作用可以提升20-30%紫外线透射率，并且可以显著降低次氯酸钠的投加量。通过臭氧、紫外与次氯酸钠的优化组合，能够充分发挥各单元技术特点与优势，实现病原微生物控制目标的同时，降低消毒副产物的形成。此外，浙江某供水量为20万立方米/日的水厂采用了UV+次氯酸钠的联合消毒工艺，充分利用了UV消毒技术的优势，同时具备持续消毒能力，UV剂量设定为40.00 mJ/cm²，实际UV剂量为48.99 mJ/cm²，经过UV消毒后，总大肠杆菌数未检出，补氯量相比常规剂量下降了30%。通过这些案例可以看出，紫外线消毒和臭氧消毒技术在提高水质安全、降低消毒副产物生成方面具有显著的优势。图示1 净水厂消毒技术综合比较

3 自动化运行系统的架构设计

3.1 系统总体架构

自动化运行系统是净水厂现代化管理的核心，其总体架构通常由三个层次构成：设备层、控制层和管理层。设备层是整个系统的基石，包括了取水、混凝、沉淀、过滤和消毒等工艺所需的各种物理设备；控制层则是系统的大脑，负责接收设备层的信号，进行处理和决策，并通过执行机构对设备层进行精确控制；管理层则是系统的神经中枢，通过人机界面与操作人员交互，实现对整个系统的监控和管理。这种分层的架构设计，不仅使得系统更加模块化，便于维护和升级，而且提高了系统的稳定性和可靠性。在设备层，通过采用标准化和模块化的设备，可以快速响应工艺需求的变化；在控制层，通过先进的PLC控制器和智能算法，可以实现更加精确和灵活的控制策略；在管理层，通过集成的信息系统和决策支持工具，可以提供更加全面和深入的数据分析和决策依据。

3.2 关键设备选型与配置

在自动化运行系统中，关键设备的选型和配置直接关系到系统的效能和稳定性。PLC控制器作为控制层的核心，需要具备强大的数据处理能力和稳定的运行性能。传感器是系统的耳目，需要能够准确快速地获取设备状态和水质参数；执行机构则是系统的手足，需要响应控制层的指令，精确地调节设备的运行状态。在选型时，需要考虑设备的兼容性、可靠性和可维护性。例如，PLC控制器应选择与现有系统兼容且易于扩展的型号。传感器应选择精度高、稳定性好、抗干扰能力强的产品。执行机构应选择响应速度快、调节精度高、寿命长的设备。在配置时，需要根据工艺流程的特点和需求，合理布局设备，优化信号传输和控制逻辑，确保系统的高效运行。

3.3 监控与控制系统实现

监控与控制系统是自动化运行系统的重要组成部分，它通过数据采集、状态监控、故障报警和远程遥控等功能，实现了对整个净水厂的实时监控和管理。数据采集是系统的基础，通过安装在各个关键点的传感器，可以实时获取水质参数、设备状态和工艺参数等信息。状态监控则是通过分析这些数据，实时了解系统的运行状况，及时发现异常；故障报警系统可以基于预设的阈值和逻辑，当检测到异常情况时，立即发出报警，提醒操作人员采取措施；远程遥控功能则允许操作人员在控制室内，通过人机界面对设备进行远程操作和调整，提高了操作的便捷性和安全性。系统还可以通过历史数据分析和预测模型，为操作人员提供决策支持，优化工艺参数和运行策略。

4 自动化运行系统的应用效果与前景

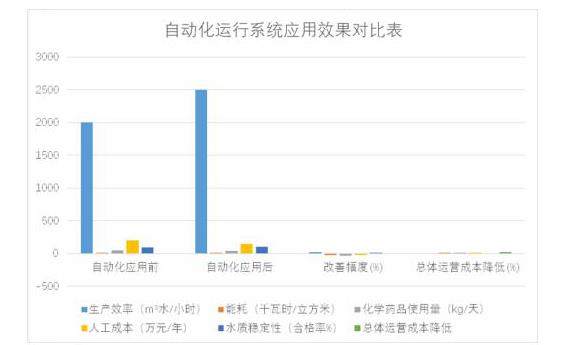

4.1 应用效果分析

自动化运行系统在净水厂的应用已经取得了显著的成效。首先通过自动化系统对各个工艺环节的精确控制，减少了人为操作的不确定性，使得整个制水过程更加流畅和高效。例如，自动化混凝和沉淀系统能够根据实时水质数据自动调整混凝剂的投加量，既确保了沉淀效果，又减少了化学药品的使用。同时，自动化控制系统能够根据实际需求调节设备的运行状态，避免了不必要的能源浪费。例如，自动化过滤系统可以根据水流量和水质自动调整反冲洗的频率和强度，有效降低能耗。自动化系统还可以通过实时监测和控制，快速响应水质变化，及时调整处理策略，以确保供水的安全性和稳定性。这种稳定性对于居民的日常生活和城市的可持续发展都是至关重要的。

4.2 经济效益与社会效益

自动化运行系统在净水厂的应用，不仅显著提升了生产效率，还带来了可观的经济效益。其成本降低主要体现在两方面：一是化学药品和能源消耗的减少；二是自动化减少了对人工操作的依赖，从而降低了人力成本并减少了人为失误导致的额外开支；三是自动化系统通过提高水质的稳定性和安全性，确保了居民饮水的健康，其节能和减排效果也对环境保护产生了积极影响，如减少化学药品使用，降低了水体污染风险。同时，自动化系统的引入，有效提升了净水厂的公众形象，展现了其现代化和智能化的管理水平，从而增强了公众对供水安全的信任。

4.3 未来发展前景

未来，自动化运行系统在净水厂的应用前景广阔。随着物联网、大数据、人工智能等技术的发展，未来的自动化系统将更加智能和高效。例如，通过大数据分析，系统可以更准确地预测水质变化趋势，提前调整处理策略。同时，未来的净水厂将实现全面的智能化管理，从水质监测到设备维护，从工艺控制到决策支持，都将实现自动化和智能化。这不仅将进一步提高生产效率和水质稳定性，还将为净水厂带来新的商业模式和服务模式。

结束语

随着科技的不断进步，净水厂的自动化运行系统已成为提升水质、降低能耗、提高运行效率的关键技术。本文深入探讨了自动化系统在净水厂中的应用，从工艺流程的优化到消毒技术的创新，再到自动化系统的架构设计，以及其在实际应用中的显著效果。通过这些创新和改进，净水厂不仅能够满足日益增长的用水需求，更能在保护环境、实现可持续发展方面发挥重要作用。未来，随着智能化技术的进一步发展，净水厂的自动化运行系统将更加高效、智能，为构建绿色、环保的现代城市供水体系提供坚实的技术基础。

参考文献

[1]张浩轩. 东北某市净水厂深度处理技术及工程应用研究[D]. 黑龙江：哈尔滨工业大学，2021.

[2]陈卓然. 引江水净水工艺优化研究[D]. 天津：天津科技大学，2022.

[3]刘珊珊. 某净水厂不同工艺单元净化效果分析及其细菌群落结构研究[D]. 重庆：重庆大学，2021.

[4]杨建文. 净水厂自动控制方案的研究与应用[J]. 城镇供水，2021（1）：78-85.

[5]杨雪，何幸. 基于自动化技术的水厂设备改造[J]. 设备管理与维修，2023（7）：117-119.
