摘要：焊接机器人是一种自动化的焊接设备，已经广泛应用于各个领域。本文对焊接机器人的技术研究现状及趋势进行了系统阐述，分析了国内外该技术的发展现状及趋势，并对相应的发展技术的优缺点进行了分析，提出了自己的有独创性的见解。结论表明，焊接机器人的发展趋势是在提高自动化水平、提高焊接质量和效率方面不断发展，并且在未来将会越来越广泛地应用于各个行业。同时，本文也指出了焊接机器人在应用过程中存在的一些问题，如安全性、可靠性、灵活性等，需要进一步研究和解决。

关键词：焊接机器人；自动化；焊接质量

1.国内外焊接机器人技术研究现状

在国外，焊接机器人技术已经得到了广泛的应用。目前，日本、德国、美国等发达国家已经成为焊接机器人技术的领先者。日本是焊接机器人技术的发源地，其焊接机器人的技术水平和应用范围已经达到了世界领先水平。德国和美国的焊接机器人技术也十分发达，其技术水平和应用范围也不断提高。这些国家的焊接机器人技术主要应用于汽车、电子、机械等领域，在提高产品质量和生产效率方面发挥了重要作用。目前，国外焊接机器人技术的发展趋势主要集中在以下几个方面：提高自动化水平：通过进一步提高焊接机器人的智能化水平，实现焊接过程的自动化控制，提高生产效率和产品质量。提高焊接质量：通过优化焊接机器人的控制系统和焊接工艺，提高焊接质量和稳定性，减少焊接缺陷和质量问题。提高焊接效率：通过提高焊接机器人的速度和精度，减少焊接时间和成本，提高生产效率。开发新型焊接机器人：研发新型的焊接机器人，如柔性焊接机器人、协作式焊接机器人等，以满足不同领域的需求。

在国内，焊接机器人技术的发展也取得了较大的进展。目前，国内焊接机器人的应用范围已经涉及到汽车、船舶、电子、机械等多个领域。尤其是在汽车制造领域，焊接机器人已经成为生产线上的重要设备。国内焊接机器人技术的发展趋势主要集中在以下几个方面：提高自主创新能力：通过加强技术研发和自主创新，提高国内焊接机器人的技术水平和市场竞争力。加强标准化建设：加强焊接机器人的标准化建设，提高焊接机器人的质量和稳定性。提高自动化水平：通过提高焊接机器人的自动化水平，实现焊接过程的自动化控制，提高生产效率和产品质量。开发新型焊接机器人：研发新型的焊接机器人，如柔性焊接机器人、协作式焊接机器人等，以满足不同领域的需求。加强行业应用：加强焊接机器人在各个行业的应用，推动焊接机器人技术的广泛应用。

2.焊接机器人的控制技术

焊接机器人是一种自动化设备，用于在制造过程中进行焊接操作。为了实现高质量的焊接，需要对焊接机器人和外围设备进行协调控制。

焊接机器人的控制技术主要包括运动控制和焊接控制两个方面。

（1）运动控制

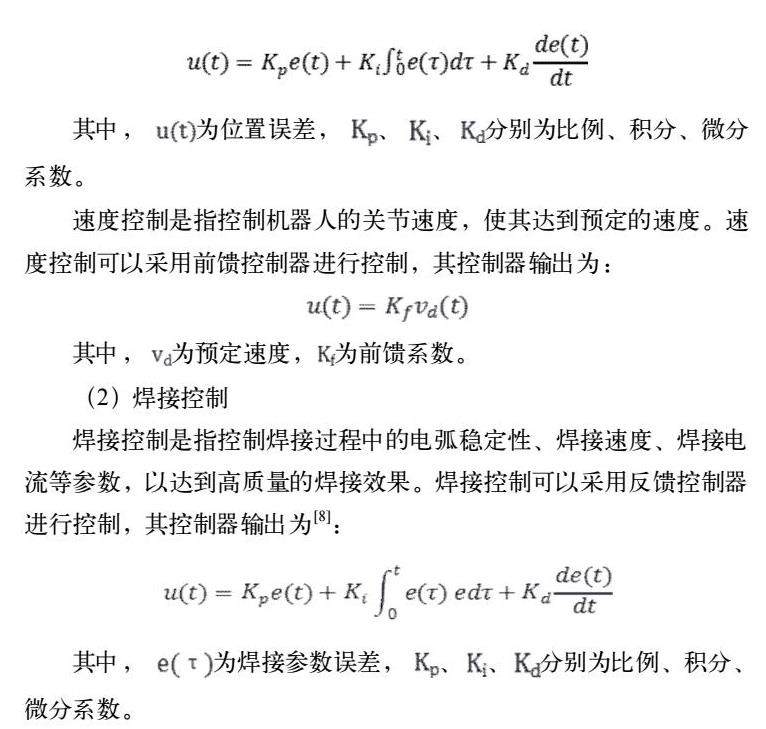

焊接机器人的运动控制是指控制机器人的关节运动，使其能够完成预定的焊接路径。运动控制可以分为位置控制和速度控制两个方面。位置控制是指控制机器人的关节角度，使其达到预定的位置。位置控制可以采用PID控制器进行控制，其控制器输出为：

3.焊接机器人和外围设备的协调控制技术

焊接机器人与外围设备之间的协调控制技术，主要包括机器人的运动控制和焊接参数的控制。运动控制方面，机器人需要根据焊接任务的要求，控制机械臂的运动轨迹和速度，使其沿着预设的轨迹移动，同时需要避开障碍物，确保安全性和准确性。焊接参数控制方面，包括焊接电流、电压、焊接速度、电极压力、焊接角度等参数的控制。这些参数直接影响焊接质量，因此需要根据焊接工件的材料、结构、厚度等因素，进行合理设置和控制。对于协调控制技术的实现，一些常用的算法和方法包括：（1）基于传感器的反馈控制算法，通过机器人的视觉或力传感器获取实时反馈信息，实现机器人姿态和位置的控制。（2）基于PID控制算法，通过构建解耦控制模型，对机器人姿态和位置进行精确控制。（3）基于人工智能（AI）的控制算法，如模糊控制、神经网络控制等，通过学习和优化算法，实现机器人的智能化控制和自适应控制。在具体实现中，通常需要应用特定软件和编程语言，如SolidWorks、Robotics Studio、C++等，实现机器人与外围设备的集成和控制。

机器人的运动控制也需要基于运动学模型，通过机械臂的关节角度或位移来计算机器人末端执行器的位置和姿态。常用的运动学模型包括正逆解模型、欧拉角模型等。逆时针右手定则，该定则是机器人运动学计算中的基本原理之一。它表示正方向为右手握向+Z轴方向，通过右手握向可以得到外部力矩所产生的方向和大小。焊接热输入公式，在焊接参数控制中，可以根据焊接热输入公式计算焊接热输入量，以控制焊缝熔合区的大小和变形情况。该公式为 ，其中Q为热输入量，V为焊接电压，I为焊接电流，t为焊接时间。

焊接电流密度公式。在焊接电流控制中，可以使用电流密度公式计算出需要的焊接电流密度，以控制焊接深度和焊接强度。该公式为 ，其中J为焊接电流密度，I为焊接电流，d为焊接宽度。以上公式都是协调控制技术中的重要内容，对于机器人的精确控制和焊接质量的保障具有重要意义。

4.焊缝跟踪技术的研究

焊缝跟踪技术是指在焊接过程中，通过对焊缝位置的跟踪和控制，实现焊接质量的保证。其中，焊缝跟踪是关键的一环，其主要目的是实现焊接过程中焊枪或焊头的自动跟踪焊缝位置，以确保焊接质量。在焊缝跟踪技术中，常用的公式包括：（1）焊缝位置误差计算公式： 。其中，e为焊缝位置误差，yd为焊缝理论位置，ym为焊缝实际位置。（2）焊缝位置控制公式： 。其中，u为焊枪或焊头的控制信号，Kp、Ki、Kd分别为比例、积分、微分系数，e为焊缝位置误差，de/dt为误差变化率。（3）焊缝跟踪速度计算公式： 其中，v为焊枪或焊头的跟踪速度，K为比例系数，e为焊缝位置误差。以上公式是焊缝跟踪技术中常用的公式，通过这些公式的计算和控制，可以实现焊缝位置的精准跟踪和控制，从而提高焊接质量和效率。

4.1传感器技术

焊接机器人的传感器技术是指在焊接机器人中应用各种传感器，以实现对焊接过程中各种参数的监测和控制。常用的焊接机器人传感器技术包括：（1）视觉传感器：通过安装在焊接机器人上的摄像头或激光传感器等，实现对焊缝位置、焊缝形状、焊接质量等参数的实时监测和控制。（2）力传感器：通过安装在焊接机器人末端的力传感器，实现对焊接力度、焊接速度等参数的实时监测和控制。（3）温度传感器：通过安装在焊接机器人上的温度传感器，实现对焊接过程中的温度变化进行实时监测和控制。（4）气体传感器：通过安装在焊接机器人上的气体传感器，实现对焊接过程中的气体浓度、氧气含量等参数的实时监测和控制。（5）声波传感器：通过安装在焊接机器人上的声波传感器，实现对焊接过程中的声波变化进行实时监测和控制。以上传感器技术可以结合焊接机器人的控制系统，实现对焊接过程中各种参数的实时监测和控制，从而提高焊接质量和效率。

4.2焊缝跟踪控制理论与方法

焊缝跟踪控制理论与方法是指在焊接过程中，通过对焊缝位置的跟踪和控制，实现焊接质量的保证。其主要理论和方法包括：（1）PID控制理论：PID控制是一种经典的控制方法，通过比例、积分和微分三个部分的组合，实现对焊缝位置的精准控制。其中，比例控制部分实现对误差的直接控制，积分控制部分实现对误差的累积控制，微分控制部分实现对误差变化率的控制。（2）自适应控制理论：自适应控制是一种能够自动调整控制参数的控制方法，通过对焊接过程中的参数进行实时监测和分析，自动调整控制参数，实现对焊缝位置的精准控制。（3）神经网络控制理论：神经网络控制是一种基于人工神经网络的控制方法，通过对焊接过程中的数据进行学习和分析，实现对焊缝位置的精准控制。（4）视觉跟踪控制方法：视觉跟踪控制是一种基于视觉传感器的控制方法，通过对焊缝位置的实时监测和分析，实现对焊缝位置的精准控制。（5）力控制方法：力控制是一种基于力传感器的控制方法，通过对焊接过程中的力度进行实时监测和分析，实现对焊缝位置的精准控制。以上理论和方法可以结合焊接机器人的控制系统，实现对焊接过程中焊缝位置的精准跟踪和控制，从而提高焊接质量和效率。

5.焊接机器人技术的发展趋势

随着自动化技术和智能化技术的不断发展，焊接机器人技术也在不断发展和完善。未来焊接机器人技术的发展趋势将有以下几个方面：（1）智能化趋势。随着人工智能和机器学习等技术的应用，焊接机器人将实现更高级别的自主决策能力和智能控制能力，实现更全面的高效生产。（2）现场监控技术的普及。随着传感器、计算机视觉、无线通信等技术的逐步成熟和普及，焊接机器人将具备更强的数据采集和处理能力，实现更高效的生产监测和管理。

（3）机器视觉技术的应用。机器视觉技术的应用将使焊接机器人更精准、可靠地识别和追踪焊接轨迹，增强仿真预测的能力。软件应用层的完善。焊接机器人的完善需要不断优化和提升相关软件的性能，建立自动化生产合理的数据接口和插件应用开发生态环境。（4）新材料和新工艺的开发。焊接机器人需要不断应对现代工业材料和工艺的变化和升级，在工艺世界经常出现的新型材料和新的制造工艺中带来更高效和更稳定的焊接效果。综合来看，随着现代制造业的持续发展，焊接机器人技术将在智能化、高灵敏度、自适应化方面不断推进，为制造业高效、优质和可持续发展注入动力。

6.总结

焊接机器人在先进制造业中被广泛使用，其焊缝跟踪的准确性和实时性是评估焊接质量的重要指标。焊缝跟踪是基于传感器技术的应用，传感器在机器人焊接过程中发挥着重要作用。，对于未来的焊缝跟踪技术，可以基于以下几个研究方向。（1）在焊缝跟踪研究中可以考虑应用多传感器信息融合技术，解决单一传感器信号的可靠性和稳定性问题。（2）通过传感器测量熔池的形状来跟踪和检测焊缝，可以对焊缝强度、焊缝深度、焊缝形状和尺寸、长距离的焊缝均匀性、气孔和裂纹进行进一步研究，以提高机器人焊接的质量。（3）将神经网络和深度学习等人工智能技术应用于焊接过程控制和焊接质量检测，例如，通过结合多信息融合神经网络的焊接参数和焊池的形态特征预测焊缝的几何特性，深度学习和通过整合计算机图像处理方法对焊接条件进行量化，以及使用卷积神经网络对焊接条件进行语义分割。这将使得优化传感器参数、焊接参数和机器人参数成为可能。

参考文献：

[1]党杰，李杰，史洪源，周鹏.基于机器人焊接大赛复杂组合件的焊接工艺分析[J].焊接技术，2022，51（09）：53-57.

[2]陈国雄，曹阳，张大斌，吴家雄，陈苗苗.角钢法兰焊接机器人龙门架结构静动态特性与轻量化研究[J].现代制造工程，2022（09）：62-71.

[3]潘龙胜，周瑞杰，孙淦，何甜，王晓煜.焊接机器人在桥梁预制工厂的应用[J].今日制造与升级，2022（09）：50-52.

[4]王云飞；孟庆勇；琚爱云；徐玉涛.焊接机器人智能寻位技术研究[J].设备管理与维修，2023，（05）：97-98.

[5]徐丽红.焊接机器人直流电机控制系统的设计和实现[J].焊接技术，2023，52（05）：133-6.
