摘要：本文以电站一次设备为研究目标进行分析，变电站是电力系统的重要组成部分，变电站一次设备检修是指在电力系统正常运行情况下，对变电站一次设备进行检查、维护和检修的过程。通过对一次设备进行定期的检测和维护，以保证变电站一次设备运行的安全性和可靠性，对保证电力系统安全、稳定、可靠运行具有重要意义。基于此，本文首先对变电站一次设备状态检修工作的重要性进行阐述，并且对变电站一次设备状态检修工作内容和主要检修技术方法进行研究，保证变电站各项工作的顺利进行，以期为相关工作开展提供参考。

关键词：变电站；一次设备；故障；状态检修

随着我国电力系统的快速发展，设备检修工作越来越重要，但是由于变电站一次设备的种类、结构和运行条件等都是不同的，传统的检修方式已不能满足现代电网运行的要求。因此，需要不断探索新型、科学的检修方式。变电站一次设备状态检修技术是在以设备状态监测、状态评价为基础，采用先进的计算机技术和现代仪器分析技术等新技术对变电站一次设备进行综合监测，并根据设备故障、异常及检修管理情况，对一次设备进行定期维护和检修，在此基础上形成科学的、动态的、完整的数据和信息资料，为进一步对电网运行情况进行分析和研究提供可靠依据。

1变电站一次设备状态检修工作的重要性

在变电站进行一次设备的状态检修，可以保证电网系统的稳定运行。首先，通过对电网运行中存在的各种问题进行分析，确定出电力系统的薄弱环节，然后再有针对性地进行设备检修和维护，保证电力系统的稳定运行。其次，可以减少设备停电的时间，降低生产成本。通过对设备进行状态检修，可以提高设备在运行过程中的可靠性和安全性，从而减少因停电带来的损失。最后，通过对设备状态监测结果进行分析，能够及时发现设备存在的缺陷和隐患，从而采取有效措施对其进行处理和修复，避免造成更大损失[1]。由此可见，变电站一次设备状态检修工作是一项非常重要的工作，变电站一次设备状态检修可以提高电力系统运行的可靠性和安全性，降低事故发生率，同时，可以通过状态检修手段来减少停电次数和停电时间，使用户尽快恢复供电，因此变电站一次设备状态检修工作具有重要意义和价值，可以保障电网系统的正常运行，确保人们正常用电需求。

2变电站一次设备状态检修方法

2.1设备缺陷和故障问题判断

变电站一次设备发生故障后，故障现象会在短时间内表现出来，但由于其持续时间很短，所以不容易被发现，当设备内部发生故障时才会表现出来。变电站一次设备缺陷和故障问题的判断是变电站运行管理中的一个重要问题，如果不及时发现和处理这些问题，会造成设备运行中出现很多安全隐患，给电网运行带来严重的后果，因此，对变电站一次设备缺陷和故障问题进行准确的判断是十分必要的。通常情况下，一次设备缺陷和故障问题主要表现在以下几个方面：1）变电站一次设备发生故障后，往往会伴随着异常声音、气味、烟雾等现象，这些异常现象可以作为判断变电站一次设备缺陷和故障问题的重要依据；2）当变电站一次设备发生故障后，往往会引起变电站一次设备绝缘下降[2]。绝缘下降会导致变压器油分解产生大量气体，同时也会产生一些危险的现象，如爆炸、喷油等，如果对这些异常现象不及时处理，则可能导致严重的后果；3）变电站一次设备发生故障后，可能会引起继电保护动作跳闸或断路器跳闸。通过对变电站一次设备缺陷和故障问题进行准确判断可以及时发现电力系统中存在的缺陷和隐患，并且采取相应措施及时处理这些缺陷和隐患。

2.2设备状态检修基础信息采集

状态检修需要采集设备运行状况、状态监测数据、故障历史记录和设备状态信息等基础信息。设备运行状况包括设备的基本运行数据、故障信息、缺陷信息等。设备状态监测数据是设备状态检修的基础，主要包括以下内容：1）变压器油温、油位以及油温的变化情况；2）变压器的温度变化情况；3）变压器油中溶解气体分析结果；其中，变压器油中溶解气体分析是利用色谱分析来确定设备状态，从而进行检修决策。

2.3设备状态评价与诊断

传统的设备状态评价主要是对设备的运行情况进行分析，采用故障分析的方法进行诊断，但是这种方法只能对设备当前运行状况进行评价，无法判断设备未来可能发生故障的时间。因此，采用智能诊断技术能够实现对设备状态的实时诊断。智能诊断系统是通过收集、整理、分析设备运行状态和数据，进而实现对设备状态的评价与诊断，智能诊断系统在电力系统中有着广泛的应用前景。目前，我国一些电力企业已经建立了智能化的电力故障预测与状态检修平台。智能故障预测与状态检修平台主要是以变电站一次设备为研究对象，运用各种智能诊断技术对变电站一次设备进行状态评价和诊断，从而实现对电力系统运行状况的预测和决策。智能故障预测与状态检修平台主要包括两个功能模块：设备智能评价模块和故障诊断模块。在设备智能评价模块中，可以根据变电站一次设备不同类型、不同故障类型以及不同运行状态等特点，选择合理的评价指标和评价模型；在故障诊断模块中，可以根据设备发生故障时产生的各种征兆及其特征量，运用各种智能诊断技术进行分析和判断，从而实现对电力系统运行状况的预测和决策，通过智能故障预测与状态检修平台，可以满足对电力系统运行状况进行监测和评估的要求[3]。

2.4设备在线监测系统应用

在国家电网公司输变电设备状态检修信息管理系统中，对设备的在线监测系统进行了设计，主要包括：状态监测子系统、故障诊断子系统、缺陷管理子系统以及数据管理子系统等。状态监测子系统主要是对变电站一次设备的运行状态进行实时监测，根据设备的运行状况，判断出设备可能发生故障的时间和地点，为电力检修人员提供有效的指导和帮助；故障诊断子系统则是利用在线监测系统对各种故障进行诊断，对设备的运行状况进行实时分析，及时发现设备潜在的故障隐患，并提出科学合理的检修方案；缺陷管理子系统则是对变电站一次设备运行状态进行评估，为电力检修人员提供决策支持。

3变电站一次设备状态检修工作的主要内容

3.1变压器的检修

变压器的检修一般是指对变压器进行日常维护和检修，以及在大型电力变压器发生故障时的紧急抢修，而对大型电力变压器进行状态检修主要是指在变压器运行状态良好时，对其进行定期检测和维护，以及时发现其故障并进行处理，避免因故障引起的事故。变电站变压器的日常维护主要包括两方面内容：一是对变压器内部进行日常维护和检修，以保证其正常运行；二是定期检查变压器的温度、油位以及泄漏等情况。具体而言，变电站变压器的日常维护和检修主要包括以下内容：

第一，对变压器进行全面的检查。在对变压器进行检查时，应重点检查其电气设备的绝缘情况、油位、油量等；此外，还应重点检查其是否存在漏油、闪络以及放电等现象。需要注意的是，在对变压器进行检修时，应将其与其他设备（如断路器、熔断器等）同时进行检修，并做好相关记录。

第二，在对变电站变压器进行维护时，应重点对其温度、油位以及泄漏等情况进行检测和检查。一般来讲，变电站的变压器在正常情况下运行温度不会超过65℃。但当气温超过65℃时，应及时采取措施对其进行降温处理；此外，当油位超过油标上限时，应及时添加相应的润滑油；当泄漏达到一定程度时，应及时采取相应措施对其进行处理[4]。

第三，定期检查油的绝缘性能。油的绝缘性能不仅与油位有关，还与温度、电压、环境等因素有关。具体而言，当温度超过80℃时，应及时采取降温处理；当电压超过额定值时，应及时采取减压措施；当环境温度较低时，应及时采取保温措施；当泄漏严重时，应及时采取绝缘套管放电处理措施。

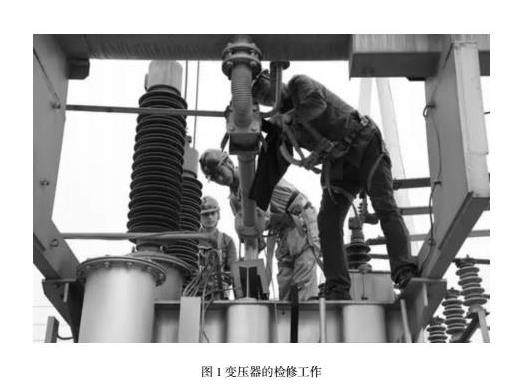

第四，定期检查变压器的温度和油位情况。在对变电站变压器进行维护和检修时，应将温度控制在一定范围内；对于油位情况的检查应结合油温、油位等情况来确定是否需要对其进行调节；此外，还需重点检查其温度控制系统是否正常、冷却器是否运行正常、冷却效果是否良好等。如图1：

3.2断路器的检修

断路器作为变电站的重要电气设备，其健康状态直接影响到变电站的安全稳定运行，在电力系统中，断路器作为一种高压开关设备，主要用来切断、接通和保护用电设备的交流和直流电源。在变电站正常运行过程中，断路器能够有效地控制电力系统中的电路，保障电力系统正常、安全运行。然而，由于断路器在工作过程中不可避免地会出现故障，导致断路器不能正常运行，因此变电站的工作人员要定期对断路器进行检查和维护，以确保其正常运行。断路器的检查与维护工作包括：一是定期测量绝缘电阻和泄漏电流；二是定期检查断路器的机械特性；三是对断路器进行电气试验和在线监测；四是对断路器进行预防性试验。

3.3隔离开关的检修

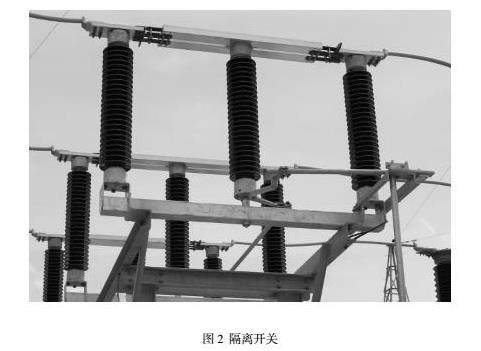

隔离开关是变电站中一种重要的电气设备，它主要用于接通和断开电流，保护电网运行安全，保障电气设备正常运行，如图2。隔离开关的检修分为日常检修和定期检修。日常检修是指在隔离开关处于正常状态下进行的检查维护工作，一般由运行人员进行；定期检修是指在隔离开关处于非正常状态下进行的检查维护工作，由运行人员和维修人员共同完成。隔离开关的日常检修主要包括以下几个方面：1）检查隔离开关触头是否有损伤，触头的金具是否完好。如果发现金具损坏或松动等异常情况，应及时处理，以确保电气设备的安全运行；2）检查隔离开关是否有异物或金属磨擦痕迹，如果发现有异物或金属磨擦痕迹时，应及时清理异物或磨擦痕迹，以免造成电气设备损坏；3）检查隔离开关的油位是否正常。如果发现油位低于规定的上限值时，应及时补充油位；4）检查隔离开关传动机构的转动部位是否灵活可靠。如果发现转动部位不灵活时，应及时调整；5）如果发现操作机构的操作不灵活或有异常声音时，应及时处理，如有缺陷或异常现象严重时，应立即停用该设备并进行检修；6）检查隔离开关的瓷质部分是否有烧损或闪络放电现象，如有闪络放电现象时应及时进行检修，以避免设备损坏或人身事故的发生；7）检查隔离开关安装位置是否合理、牢固可靠，特别要注意与其他电气设备的安全距离是否符合规范要求[5]。

3.4熔断器的检修

第一，检查熔断器的安装情况。检查熔断器安装位置是否符合要求，引线是否压紧，引线长度是否合适。熔断器的接线是否牢固，导线有无断股、折断、磨损、受潮等现象；第二，检查熔断器的机械强度和机械接触性能是否正常，检查熔断器的分合状态及转动方向是否正确，如有问题应及时处理，避免发生意外事故；第三，测量熔断器的额定电流和分断能力。测量熔断器的额定电流和分断能力是否符合要求，熔断器应按其额定电流值选择型号。对装有灭弧室或灭弧装置的熔断器，应检测其灭弧能力，主要检查灭弧室和灭弧装置是否完好、正常运行。第四，测试熔断器的绝缘电阻。试验方法是将高压交流电压220kV及以上，试验时应在负荷电流下进行；试验电压为额定电压的75%～100%；试验持续时间不得少于5 min；若发现绝缘电阻值低于20MΩ，应更换熔断器；若更换后仍存在绝缘电阻值低于20MΩ的情况时，则应进行绝缘电阻测试，必要时可采取措施恢复绝缘性能。

4结语

综上所述，在电力系统中变电站一次设备状态检修的应用是十分必要的，其不但可以保障电力系统正常运行，而且还可以提高电力企业经济效益，对促进我国电力行业的发展有着积极作用，需要引起电力工作单位的高度重视。

参考文献

[1]黄杰.变电站一次设备运行问题分析及状态检修[J].现代工业经济和信息化，2022，12（10）：243-244+247.

[2]王亮.变电站一次设备运行中存在的问题与状态检修分析[J].现代制造技术与装备，2021，57（08）：130-131.

[3]徐翔.电气一次设备状态检修的应用分析[J].电力设备管理，2021（08）：87-88+102.

[4]蒋阳.变电站一次设备检修及试验技术[J].电子测试，2020（23）：105-106.

[5]庄国强.变电站一次设备运行中状态检修问题[J].科技风，2019（07）：181.

作者简介：聂玉山（1974-）男，河北省涞源县人，本科，工程师，主要从事水电等工作。
