摘要：随着我国特高压电网建设快速发展，输电线路电压等级持续攀升，对铁塔的结构和稳定性提出了更高标准。双摇臂落地抱杆在特高压线路铁塔组立中表现出优于传统抱杆的安全性和施工效率；然而，其在使用和管理过程中出现的问题也应引起关注。

关键字：双摇臂落地抱杆、管理、标准节、使用高度、拉线

近年来，随着我国特高压电网的发展，输电线路的电压等级不断提高，对铁塔的结构要求也日益严格。特高压输电线路的铁塔通常较高且重，铁塔呈现出“呼称高、横担长、根开大”等特征，导致大吨位、大跨越铁塔的组立难度增加，用常规内悬浮外拉线抱杆组立铁塔在安全上存在较大风险。至此，市场上出现许多如双平臂落地抱杆、双摇臂落地抱杆、智能组塔装备等新型电力技术装备。双摇臂落地抱杆在安全性、质量等方面，优于传统内悬浮抱杆；又因其最大单件尺寸轻于双平臂落地抱杆，便于山地搬运和组装等优势在山区地形的组塔施工中使用越来越广泛。

在铁塔组立施工过程中，各项目部在施工现场管理水平参差不齐；落地双摇臂抱杆的组装人员、机动绞磨操作人员等施工人员的操作水平良莠不齐；双摇臂落地抱杆的使用培训效果不尽如人意。不同型号和规格的落地双摇臂抱杆在使用和管理过程中存在的问题基本一致。结合现场实际情况，针对落地双平臂抱杆的使用与管理，提出以下几点思考。

一、双摇臂落地抱杆的优势

特高压工程的建设，特别是在地形复杂的山区，对施工技术提出了更高的要求。在这种背景下，双摇臂落地抱杆的应用显得尤为重要。该抱杆具有单件重量轻，可以仅利用单抱杆进行组装，抱杆的回转部件通过套架自行顶升组装等优点；以其高稳定性、大起重量和操作简便性，在特高压铁塔组立的施工中展现出显著的优势。

双摇臂落地抱杆通过其对称的双侧摇臂同时起吊，相互平衡，不仅提高了施工效率，还显著提升了施工过程的安全性。双摇臂落地抱杆的使用，减少了对外部条件如承托绳、外拉线等的依赖，将安全要素集中于抱杆占地内部，简化了监测和控制流程。在起吊过程中，由于采用直上直下的方式，钢丝绳系统垂直受力，从而增强了系统的稳定性。

在四川省雅安市的某特高压工程中，面对铁塔横担长而重，山区地形难以布置拉线的挑战，800mm截面、20m吊臂落地双摇臂抱杆的引入，有效解决了这些问题，提高了施工的效率和安全性。

二、双摇臂落地抱杆组装和使用过程中存在的常见问题

1、普通标准节和加强型标准节混用

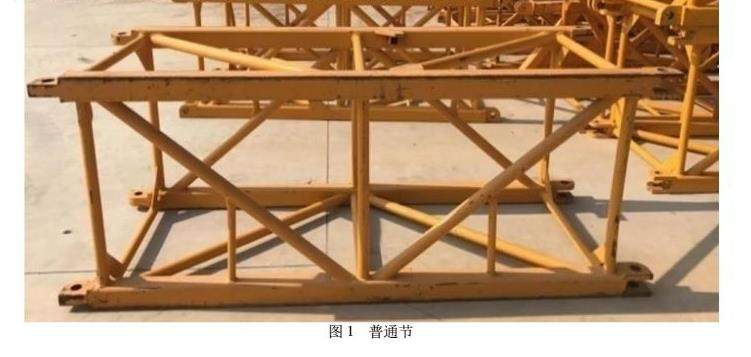

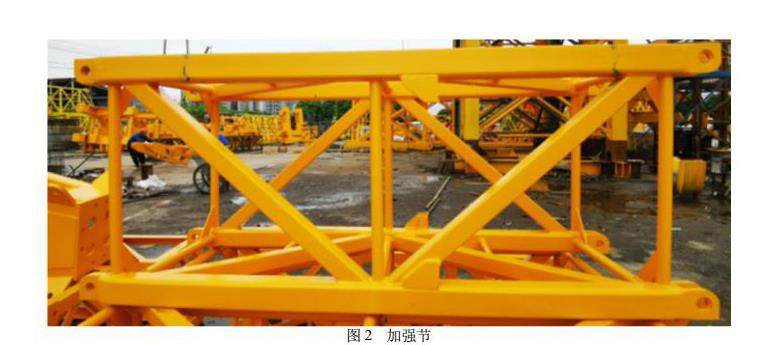

在抱杆的组立施工中，普通标准节（简称普通节）和加强型标准节（简称加强节）的错误使用是一个需要特别注意的问题。在施工现场，由于现场施工人员的疏忽大意，常常出现利用普通节替代加强节的现象发生。以某型号的双摇臂落地抱杆为例，标准节的斜腹杆为圆钢管，如图1所示；加强节的斜腹杆为方钢管，如图2所示。由于出厂时普通节和加强节的刷涂的油漆颜色是相同的，尽管有标识的铭牌或记号作为区分，但是现场使用时，往往不便于去查找标识来辨别。经验丰富的施工人员，可以很快辨别出来；但是对于新手或者培训不到位的施工人员，往往会忽视这个细节，造成普通节替代加强节进行使用。

标准节是组成落地抱杆主体结构的基本单元，而加强节主要用于提高塔顶（桅杆）、塔身上半段等部位的强度。抱杆的组装、验收、使用应遵循严格的技术要求，以确保施工安全。标准节和加强节在结构和用途上存在差异，错误使用可能会影响抱杆的稳定性和承载能力。

施工团队应接受专门的培训，以了解不同类型标准节的特点和正确的使用方法；生产厂家在出厂时，应喷涂不同颜色的油漆对于普通节和加强节进行区分；现场施工作业负责人在安装时，应做好检查；以减少此类问题的发生。

总之，抱杆的普通节和加强节在使用时要谨慎进行，并遵循使用说明书、作业指导书、标准等要求，以确保施工的顺利和安全进行。

2、抱杆组装的独立高度超出使用限制

在抱杆的组装过程中，施工人员有时会抱杆在未附着的情况下将其组装到超出抱杆允许的独立高度。以某型号双摇臂落地抱杆为例，在未附着的情况下，抱杆的允许独立高度（即回转下部距离地面的高度距离）为12米；然而，在实际组装时达到了18米。现场负责人发现后，立即让其整改。抱杆组装的独立高度受到长细比的限制，如果超出了抱杆的设计限制，会导致抱杆无法承受预期的载荷，造成结构不稳定，从而影响施工安全。

3、拉线角度和受力问题

在安装使用过程中，双摇臂落地抱杆与双平臂落地抱杆在拉线的使用上有区别。双摇臂落地抱杆的套架的拉线是要长期拉紧，回转下支座的内拉线是要随着顶升过程松开、拉紧的；双平臂落地抱杆的回转下支座无拉线。这就造成了部分施工人员套用双平臂落地抱杆的使用经验，在使用双摇臂抱杆吊重物时常常未将下支座的内拉线拉紧使用，存在安全风险。

双摇臂落地抱杆的套架结构顶部拉线在抱杆的安装、使用以及拆卸的过程中需始终打设；该拉线与地面夹角不大于60度。下支座处内拉线无论在工作工况或非工作工况都需打设；拉线对地夹角不大于65度。开始顶升前，确保抱杆悬臂高度低于其独立高度，并放松下支座内拉线。在顶升完成后，必须将下支座处内拉线拉紧。

三、小结

特高压工程的重要性体现在其对国家能源结构优化和能源安全保障的促进作用，而双摇臂落地抱杆在特高压工程中的应用，特别是在复杂地形条件下，为施工安全和效率提供了有力保障。随着特高压技术的不断发展和创新，双摇臂落地抱杆等先进技术装备将在未来电网建设中发挥更加重要的作用。

在双摇臂落地抱杆的使用与管理过程中，细节管理的重要性不可忽视。首先，工作人员应定期对抱杆进行检查维护，确保其在使用过程中的安全性与可靠性。其次，操作人员应接受专业的培训，以确保他们对抱杆的使用方法、合理负载及安全注意事项有清晰的了解；这不仅能提高使用效率，还能有效减少由于操作不当导致的损失。再次，制定详细的使用规范和管理流程，在实际操作中提供指导，确保每一步骤都符合安全标准。通过这些措施，全面提升抱杆的使用与管理水平，将有助于实现长远的经济和安全效益。
