【摘  要】

本文探讨了在实际工程中应用变电电气辅助设计软件，实现变电站电气二次原理接线图的数字化设计。通过端子排设计优化工具，提升设计效率，总结数字化设计经验，并提出二次设备厂家将屏柜内部接线图数字化移交给设计院，由设计院完成系统原理图和接线图设计，形成统一的二次系统数据库。软件具备快速绘图、智能设计、自动报表等功能，提高设计质量。数字化设计不仅提高了设计效率，还能满足业主和用户对电气回路信息的需求，推进“数字国网”建设。

1  二次系统数字化设计概述

电气二次系统设计因原理复杂、线路灵活而工作量大。过去，设计依赖手工绘图，效率低下。计算机普及后，CAD技术提高了绘图速度和精度。但随着数字化技术发展，传统CAD已无法满足需求。现代数字化设计软件通过数据库管理，能自动生成多种设计成果，提高设计质量，满足国家电网对数字化设计的要求。

2  基于变电电气辅助设计软件的数字化设计

二次电气辅助设计软件是数字化设计的核心，以数据库和逻辑关系为基础，支持多标准，提升设计效率和质量。它具备快速绘图、智能设计、智能纠错和接口开放等功能，实现电气设计的自动化和准确性。

2.1  二次原理图绘制

绘制电气二次原理图的步骤包括：创建工程并定义属性，如名称、电压等级等；对端子排、电气线和元件符号进行定义和关联，保存于数据库；确保所有电气元件附有属性以实现智能关联。这些步骤确保了设计的正确性和数据库的有效利用。

2.2  自动生成端子排

原理图定义端子电缆接线，自动生成端子接线图，指导施工单位接线，但厂家内部接线信息缺失。

2.3  自动生成电缆清册

传统电缆清册制作繁琐易错，软件自动生成，包含电缆长度、编号、来向去向等属性，提高施工效率。

2.4  二次设计软件优缺点

二次电气设计软件优势：以数据库为核心，便于集成设计和协同工作；快速绘制原理图，自动生成配置接线图、布置图、接线图、端子安装接线图和电缆接线图；自动生成工程报表，减少重复工作。缺点：原理图定义复杂，需详细定义电气元件；无法存入厂家内部接线信息，需还原厂家图；生成端子排不美观，需手动调整；电缆清册生成不够灵活，无法按需分类。

3  端子排设计优化软件

端子排设计优化软件：读取厂家图纸，自动生成端子排图和电缆清册，提升设计效率。

3.1  工程设置

工程设置涵盖接线方式、文本样式和表格样式。接线方式固定，如回路号连接。文本样式统一工程内文本格式，包括字体、行高、字高、字宽。表格样式规范端子排表格，区分接线方向，如未接线、有接线右、左。设置窗口可选定所需表格样式。

3.2  端子排定义

端子排定义涉及读取厂家端子排信息，录入设备名称、端子排名称、数量和编码，并定义回路和电缆编号。端子号可通过读取或自动生成联动点列表获得。完成外部接线设计后，设备编码可用于电缆清册自动敷设。端子排拷贝功能允许将一个端子排复制到另一个设备中。插入端子排至DGN文件时，若已定义连接关系，会自动绘制连接片、线和接地关系，格式根据工程设置中的表格样式生成。

3.3  插入联动点

插入联动点用于在端子排信息不完整时建立设备间的连接。在厂家资料不全的情况下，可先插入本侧联动点和端子排，待资料齐全后再确定连接关系。通过填写设备名称、端子排号、回路号，可查找并选择下拉提示，完成连接。回路号可插入DGN图纸，并支持一键更新，实现联动更改。

3.4  管理端子排

端子排管理工具集中管理端子排，支持填写设备信息，列出端子排号，方便核对调整。

接线管理功能包括：1）查看特定电缆的所有芯线和对应端子；2）显示对侧电缆连接；3）移动电缆连接关系；4）互换芯线位置；5）解除连接关系，删除电缆编号和联动点名称；6）重新设置连接关系；7）更改回路号，影响相同端子号的回路号；8）更改内部元件，影响对侧端子排；9）变更主端子排号，调整回路连接；10）拆分端子排号，合并外接电缆到特定端子排。这些操作便于管理和调整电缆连接，确保接线准确性。

通过电缆信息定义工具，自动查找并显示选定设备下所有电缆，需定义型号、芯数、截面。未完整定义的电缆（无终点设备名，芯数截面不可操作）将被软件提示检查并清除，确保生成的电缆清册准确无误。

3.5  生成EXCEL表电缆清册

电缆清册可以插入到DGN图纸中，也可以导出到EXCEL表格中。生成电缆清册工具会读取端子设计定义工具所定义的联动点信息，根据定义的联动点信息，自动识别电缆的起点和终点以及对应的电缆编号，生成EXCEL文件形式的电缆清册。

如果电缆数量比较多，可以在查找按钮右侧填写需要查找的信息关键词。

4  二次系统数字化设计深化研究

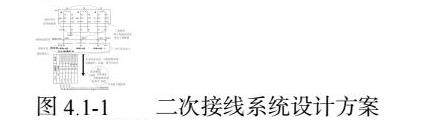

4.1  厂家与设计共同数字化设计方案

在绘制端子排接线图时，厂家软件无法存入内部接线信息，需还原原理图。端子排设计优化软件仅能读取厂家内部接线信息，无法关联内部原理图。为提高设计效率和准确性，建议二次设备内部接线数字化设计，厂家数字化移交，设计单位对接，完成设计，并建立统一数据库，推进数字化设计建设。

4.2  可行性

数字化设计是实现“数字国网”的关键，涉及标准化研究和数据中心建设。二次设备厂家采用数字化设计成为趋势，多数厂家绘图软件具备数据库功能，能自动生成接线图，实现数字化移交。不同厂家软件功能相似，遵循统一标准可实现数据库兼容和读取。

5  结论

本文研究了电气绘图软件、端子排设计优化软件如何实现变电站二次系统接线的数字化设计。

数字化设计软件借助强大数据库管理、逻辑数据关联功能，能快速绘制电气原理图，实现自动生成端子排图、电缆清册，提高电气原理图的对侧链接信息的正确性，保证端子排图及各类报表与数据库信息的一致性，提高设计成品质量。

参考文献

[1]周若冰.探析数字化变电站电气二次设计[J].商品与质量， 2016.

[2]郭俊健.数字化变电站电气二次设计探究[J].中文科技期刊数据库（全文版）工程技术， 2021（10）：2.
