摘要：针对某电厂#4机组循环水泵B停机后绝缘不合格的问题，从绝缘不合格的危害，可能原因，处理结果等方面分析，认为循泵房环境潮湿是造成该现象的主要原因

关键词：绝缘降低；危害；绝缘老化

一、事件经过

6月份停机后，运行人员在对停用循泵电动机测量绝缘时发现绝缘不合格（三相对地均为1MΩ左右）。6月27日联系检修检查处理后绝缘仍不合格，6月29日检修将高低速电动机更换为原备用的高速电动机，测量绝缘合格。

二、危害

电动机绝缘损坏后，将会引起匝间短路、相间短路、对地短路等现象使绕组烧毁，严重时将影响机组安全运行。

电厂6KV采用电阻接地，单相接地情况下可运行两小时，如循泵电动机发生单相接地及时启动备用循泵停运故障电动机，对系统安全运行基本无影响。

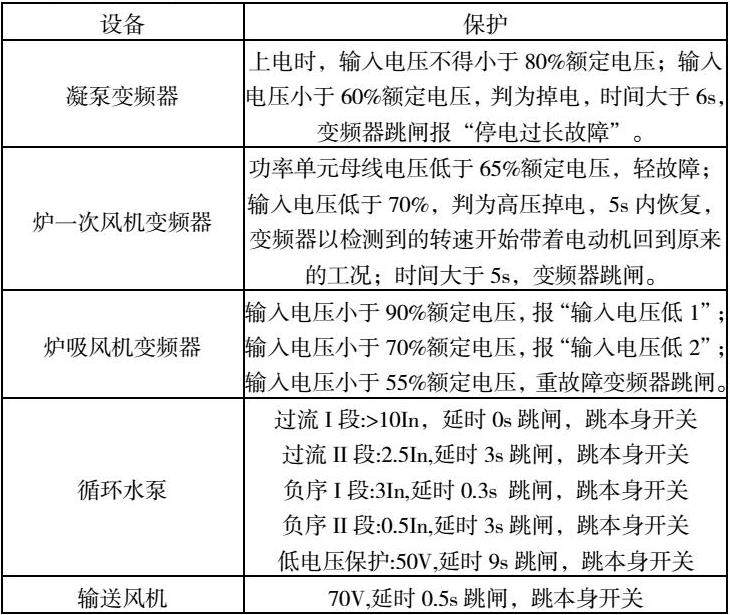

电厂变频器和电动机相关保护如下表

相关保护如下表：

三、处理

2020年11月份，运行人员测量循泵B电动机绝缘不合格（绝缘值：A相对地2.2M、ΩB相对地1.5MΩ、C相对地6MΩ），联系检修后，检修将电动机与循泵脱开，利用其它电动机盘动#4机组循泵B电动机，烘干内部潮气，之后测量绝缘合格（绝缘值：A相对地41MΩ、B相对地43MΩ、C相对地45MΩ）。

2021年6月份停机后运行人员测量#4机组循泵B电动机绝缘不合格，27日检修首先对#4机组循泵电动机进行了跟去年同样的处理，但经长时间盘动循泵电动机后，测量绝缘仍不合格；29日检修将循泵B电动机更换为原备用高速电动机，测量绝缘合格（绝缘值：A相对地700MΩ、B相对地720MΩ、C相对地750MΩ）。

检修交待后续将联系厂家对#4机组循泵B高低速电动机做进一步检查维修。

四、原因分析

电动机绝缘电阻值不符合规程要求，表明该电动机的绝缘不良。其原因一般有以下几种：

1、 电动机受潮。由于环境潮湿，水滴落入电动机内部，或者室外通风道冷空气侵入电动机，使绝缘受潮，绝缘电阻降低。

2、 电动机绕组老化。主要出现在运行时间较长的电机，绕组老化需及时返厂重新浸漆或重新绕制，必要时更换新电机。

3、 绕组上灰尘过多，或者轴承严重漏油，绕组上油污沾尘，造成绝缘电阻降低。

4、 引出线和接线盒内绝缘不良。要重新包扎、接线。

5、 绝缘受机械损伤或化学腐蚀，导致绕组接地。

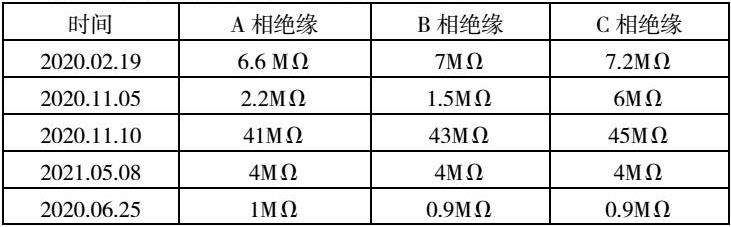

现整理出循环水泵B近一年的绝缘值如下表：

结合电厂实际情况可以推测循泵B电动机绝缘较低的原因如下：

循环水滤网取水口取自循环水泵B出水口，机组运行期间要求保持循环水泵B运行，循环水泵B长时间运行加剧了绝缘老化。

由表中可以看出循环水泵B经过长时间运行后绝缘已老化严重。2020年11月5日停机后循泵B绝缘不合格，检修对电动机进行了检修后，11月10 日测量绝缘合格。此后半年时间，循泵B长时间运行，机组两次停运，测量的绝缘值逐步降低。

电厂循环水泵位于长江边，循泵电动机运行环境较为潮湿，对电动机绝缘不合格也有一定的影响。

对比同样工况下的电厂另一台机组循泵B电动机绝缘，近几年的绝缘值都在750MΩ左右，远远大于合格水平，可以认为该机组循泵B更换的高低速国产电机质量与原进口电机有较大差距。

五、预防措施

1.电动机停运后，及时启动加热器，如潮湿环境及时联系检修做防潮措施，防止潮气冷凝，如加装额外加热器。

2.备用中的电动机应随时能启动，运行人员定期启动电动机。

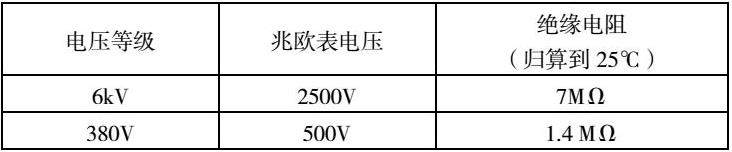

3.运行人员对无法定期启动或不设防潮加热器的电动机应每月测量绝缘电阻不少于一次，保证绝缘合格。合格值如下表。

4.运行人员做好绝缘台账，跟踪各电动机绝缘变化情况。

5.运行人员加强电机温度运行监视，对温度偏高的电机及时采取降温措施，防止绕组因温度高加快老化。

6.检修人员优化吸风机变频器保护逻辑，输入低电压低于55%重故障跳变频器增加延时功能。

7.检修人员做好电动机检修台账，在合理检修周期内对电机绕组进行检修维护。

参考文献

[1]《华能南通电厂电气运行规程》
