摘要：结合新建上海经苏州至湖州铁路东苕溪特大桥跨湖嘉申线（90+180+90）m连续梁拱施工实践，分析了大跨径悬灌连续梁0号块混凝土施工质量控制难点，重点介绍了0号块混凝土施工质量控制关键技术，从混凝土浇筑顺序、下料孔布设、振捣和大体积混凝土温控等方面进行详细阐述，有效避免了0号块混凝土施工质量缺陷，可供类似工程借鉴。

关键词：大跨径连续梁；0号块；混凝土浇筑；振捣

0 引言

大跨径悬灌连续梁0号块（后文简称“0号块”）具有截面尺寸高、混凝土方量大、预应力管道多等特点，0号块混凝土施工难度大，蜂窝麻面、支座板上方脱空、混凝土不密实等质量缺陷频发。采取有效的混凝土浇筑措施是保证0号块施工质量的关键，本文依托沪苏湖铁路东苕溪特大桥跨湖嘉申线（90+180+90）m连续梁拱0号块施工实践，重点阐述了混凝土施工质量控制的关键技术。

1 工程概况

沪苏湖铁路东苕溪特大桥跨湖嘉申线连续梁，主梁全长361.6m，采用预应力混凝土单箱双室箱梁截面形式。箱梁0号块节段长17m，梁面宽度16.3m，中支点处箱梁中心梁高11m。0号块混凝土共1575m3（含拱脚），采用支架法施工，于2021年7月底浇筑完成。

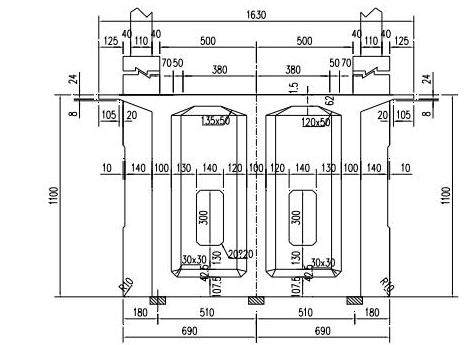

0号块中支点横断面图

2 0号块混凝土施工质量控制难点

0号块位于连续梁中支点处，具有截面高、混凝土方量大、普通钢筋及预应力筋密集等特点，混凝土施工质量控制难度大：（1）0号块波纹管、钢筋密集，混凝土下料高度大，易产生离析。（2）浇筑方量大，施工时间长，新旧混凝土界面易出现冷缝。（3）受密集钢筋及预应力管道影响，混凝土振捣不到位，从而产生蜂窝麻面、脱空等现象。（4）大体积混凝土施工，水泥水化热引起混凝土内部温度和温度应力剧烈变化，加上局部养护不及时易出现温度裂缝。

3 0号块混凝土施工质量控制关键技术

3.1 混凝土性能控制。0号块采用C55混凝土，针对钢筋密集、视觉盲区处采用不同的混凝土塌落度是解决脱空、不密实的有效措施。浇筑时，横隔墙范围混凝土坍落度为200mm，底板、腹板及顶板宜控制在180～195mm之间。

3.2 混凝土浇筑顺序。为避免产生不均匀沉降裂缝和界面冷缝，0号块分两次现浇成型，第一次浇筑高度为8.7m，第二次浇筑高度为2.3m。从悬臂端开始向桥墩位置方向浇筑，并按照水平分层（每层厚度30cm），纵、横向对称连续浇筑，上下按照底板、腹板、顶板的顺序浇筑。

3.3 下料孔的布置。0号块截面高度大，钢筋、波纹管等比较密集，为保证混凝土的浇筑质量，在腹板及横隔墙布设下料筒，间距为1.5m，下料筒底口距离浇筑面小于2m。

3.4混凝土振捣。0号块为大体积混凝土施工，混凝土振捣是影响结构质量的关键因素之一，质量控制措施如下：

（1）横隔墙构造复杂，在倒角处易出现视觉盲区，振动棒操作困难，侧面设置临时孔洞，以便作业人员进入横隔墙内部进行振捣作业。（2）浇筑时，振捣棒移动间距不宜大于作用半径的1.5倍，且插入下层混凝土内的深度宜为5cm～10cm，与侧模应保持5cm～10cm的距离；每一振点的振捣时间宜为20～30s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为宜，防止过振、漏振。（3）在支座、倒角及横隔墙处加密振点，但不得破坏锚垫板、波纹管等预埋件。

4 大体积混凝土的温控措施

4.1温控标准。混凝土的入模温度不宜超过30℃，养护期间芯部温度不宜超过60℃，不得超过65℃；砼芯部与表面温度、表面温度与环境温度之差均不应大于15℃。

4.2混凝土拌和物温度及出机温度计算

（1）混凝土拌和物温度T0

T0=[0.92（MceTce+MsTs+MsaTsa+MgTg）+4.2Tw（Mw-ωsaMsa-ωgMg）+Cw（ωsaMsaTsa+ωgMgTg）-Ci（ωsaMsa+ωgMg）]/[4.2Mw+0.92（Mce+Ms+Msa+Mg）]

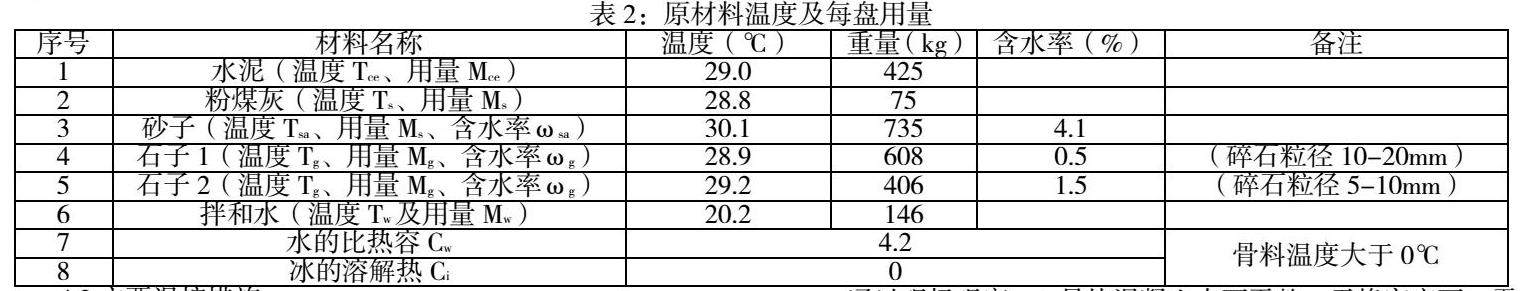

带入表2数值，T0=27.8℃

（2）混凝土拌和物出机温度T

搅拌机棚内温度：Tp=31.5℃，则混凝土拌和物出机温度：T=T0-0.16（T0-Tp）=28.4℃＜30℃，符合施工要求。

4.3主要温控措施

（1）原材料降温。石子存放阴凉处，用高压冷水喷淋石子，但使用中要严格控制含水量；拌和用水必要时加冰块降温；水泥罐用篷布包裹，防止暴晒。

（2）浇筑前对0号块钢筋及模板进行洒水降温，但不得积水。

（3）砼温度监测：在底板、腹板、顶板及横隔墙内分别埋设2根测温元件，用于监测混凝土芯部及表面温度。

（4）0号块混凝土方量大、浇筑时间较长，底板混凝土浇筑完成后应立即覆盖清洁的塑料膜，初凝后撤去塑料膜并覆盖土工布洒水养护；浇筑腹板混凝土时随时监测芯部温度变化情况，当温度较高时对外侧模喷水降温。

（5）混凝土的养护：混凝土浇筑完成后，顶板采用蓄水养护；底板则覆盖土工布和薄膜并洒水，养护期不应少于14d。

5 结语

通过现场观察，0号块混凝土表面平整，无蜂窝麻面、露筋、空洞、剥落掉块等现象；通过人工敲击0号块支座附近混凝土，声音清脆、无回响；通过雷达检测图像无明显反射界面，无异常反射。因此，0号块混凝土外观质量良好，实体密实、无空洞等质量缺陷，观感及实体质量合格。本文基于工程实例，阐述了大跨径悬灌连续梁0号块混凝土施工质量控制技术要点，解决了0号块混凝土常见质量问题，对类似工程具有一定的借鉴作用。

参考文献

[1]陈 林.连续梁0号块混凝土浇筑质量控制的关键技术[J].山西建筑，2018（04）

[2]卜东兴.多孔多点振捣技术在高铁连续梁0号块施工中的应用[J].城市住宅，2020（05）
