摘要：本文综合性地审视了基于霍尔原理的非接触式位置传感器的研究与应用。文中追溯了霍尔效应的发现历程及其物理学基础，包括电荷载流子在磁场作用下偏移产生电势差的过程。对非接触式位置传感技术进行了系统阐释，揭示该类传感器在无需物理接触条件下检测目标位置的机理。讨论了非接触式霍尔位置传感器当前的关键技术创新，突出稳定性与精度提升的新策略，以及这些方法在工业自动化和车辆系统中的具体应用。最后通过案例分析与评估，表明这些技术及应用的有效性和先进性。

关键词：霍尔效应；非接触式传感器；位置检测；工业自动化；车辆系统

一、引言：

霍尔效应是现代传感技术的核心之一，自其发现以来不断推动着传感领域的前沿展开。尤其是在非接触式测量需求日益增加的当下，探究如何借助霍尔效应来实现精确且牢靠的位置检测成为了学术研究与工程实践的双重兴趣所在。从微小的集成电路到大型的制造设备，别出心裁的解决方案层出不穷，展现了技术上的多样化与适应性。

二、霍尔效应基础及非接触式位置传感器原理

（一）霍尔效应的发现与基本原理

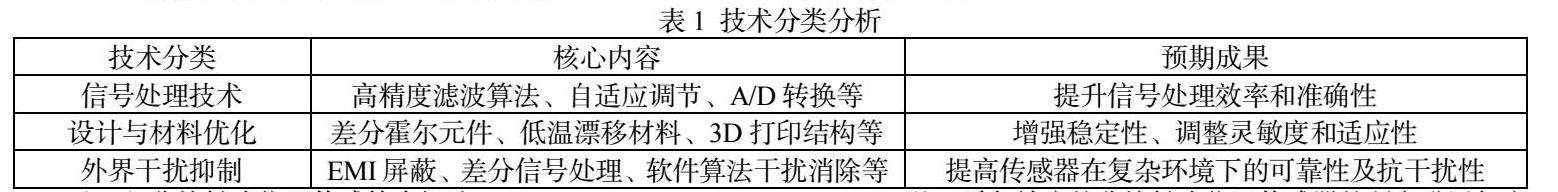

霍尔效应的发现与其所依赖的物理原则，构成了非接触式位置传感器技术研究的基石。霍尔效应是在19世纪末由美国物理学家爱德温·赫伯特·霍尔提出的一项科学发现，揭示了当电荷载体（通常是电子）在导体或半导体材料中流动，且存在垂直于电流方向的磁场时，电荷载体受到洛伦兹力作用发生偏移，最终在导体的横向两侧形成横向电压，即霍尔电压。技术分类分析见表1.

（二）非接触式位置传感技术概述

非接触式位置传感技术的核心在于能够在无需物理接触目标对象的前提下，准确捕获与之相关的空间位置信息。该方法论依靠的是一种独特机制：转换位移或角度变化为可测量的电气信号而不直接触及被测物体，解决了传统机械式传感器由于接触磨损、污染和介质介入等因素限制其精度和寿命的难题。霍尔效应作为实现此类传感技术的基础原理之一，通过其对磁场敏感性来追踪和定位[1]。在这类传感器的配置中，霍尔元件被精巧地放置在一个设计有指向性的磁环境中，一旦检测目标改变其位置，磁场分布性质随之发生波动，霍尔元件上的输出电压随之改变能被用作位置信息的代表。

当然，要保持非接触式位置传感器的高性能，对系统的设计要求严格，不仅包括选用具备高磁敏感度的材料，亦须对电子电路设计进行优化以降低噪声，提升系统的信噪比。同时考虑嵌入智能算法以弥补环境因素的干扰，例如温差、湿度、电磁兼容性等，以确保传感器输出的稳健性。非接触式霍尔位置传感器的研发并未止步，正向小型化、低成本、更广环境适用性方向发展。利用微机电系统技术制造的霍尔传感器、集成多传感功能的晶片、运用先进材料如石墨烯等增强传感特性，这些探索都显示出非接触式传感技术的进展与应用前景。

（三）非接触式霍尔位置传感的关键技术和创新点

在对空间位置进行精确捕获的过程中，霍尔传感器的性能优化呈现多个创新维度。鉴于此，创新之一是传感器灵敏度和准确度的提升，这依赖于材料科学的进展以及铷铁氧体磁芯等高磁导率材料的应用。另一方面，为了弥合环境变异带来的测量误差，智能算法的融入尤显关键，动态调整传感器参数以适应温度波动、机械震动等外部影响成为创新亮点。与此同时，新一代霍尔传感器在结构上采用微机电系统（MEMS）技术，在微小化的空间里集成更多功能单元，不仅实现了体积的大幅缩减，还促进了其在特殊环境中的应用，如可穿戴设备和生物医疗监控。

数字信号处理（DSP）技术与传感器输出间的结合也成为技术创新之一，通常配合模拟-数字转换器（ADC）对霍尔电压进行高速采样和处理，极大提升了信号的可读性与抗干扰素力。针对位移测量的动态范围，新型传感器通过改进设计，例如引入差分测量技术，有效拓宽了测量范围，进一步增强了传感器适用场景的广泛性。

三、基于霍尔效应的非接触式位置传感器的研究进展与应用实例

（一）增强稳定性与精度的新方法

在近年来的科研探索与技术革新中，众多策略被提出以提升基于霍尔效应的非接触式位置传感器的稳定性与精度。对此类传感器而言，其精确测量的能力至关重要，体现在对外部环境变化的适应性以及对内部杂散信号的抑制上。其中，优化传感器的温度漂移特性是确保稳定性的基础创新之一。这通常通过引入温度补偿电路来实现，其中采用高精度、低温漂系数的元件，并结合微处理器进行实时调整和补偿。这些方法使得传感器输出更为稳定，适应性更强。信号处理技术的发展则为精度提供了重要助力，例如，采用差分放大技术增强信号的动态范围以及克服共模干扰。此技术利用两个相同的霍尔元件放置于目标磁场的对称位置，通过测量两者之间的电压差异来提高信号的净化度。

针对自身结构上的优化，微机电系统（MEMS）技术的应用引领了一场微型化与集成化的风暴。将集成电路与微型霍尔传感器组合，压缩了设备体积的同时，显著提升了传感器对微小变化的响应性，这也就意味着对传感精度的极大增强。

在材料层面，研究人员致力于探索具有更高磁敏感度的材料，如稀土合金或磁性纳米复合材料。它们对微弱磁场的响应性更出色，为精度的进步奠定了物质基础。

（二）工业自动化与车辆系统

在工业自动化和车辆系统领域，基于霍尔效应的非接触式位置传感器正扮演着革命性的角色。这类传感器由于其非接触测量的特点，在确保零物理磨损的同时提供更高的响应速度和重复精度，因此在精密定位、速度监测以及角度检测等任务中赋予了系统以前所未有的稳健性与效率。以工业领域为例，随着信息化浪潮的渐进，数控机床、机器人臂等需要精准位移与路径规划的自动化装备广泛集成霍尔传感器[2]。其不受油污、粉尘干扰的优势，结合高频率输出能力，使工业过程控制实现了无亚健的稳态运行与微米级别的加工精度。

汽车领域，尤指电动与智能化车辆，对于位置传感需求尤为明显。门窗闭合监测、转向角度检测、发动机转速测定乃至电子稳定程序（ESP）中的关键数据获取，霍尔传感器都能提供关键信号。

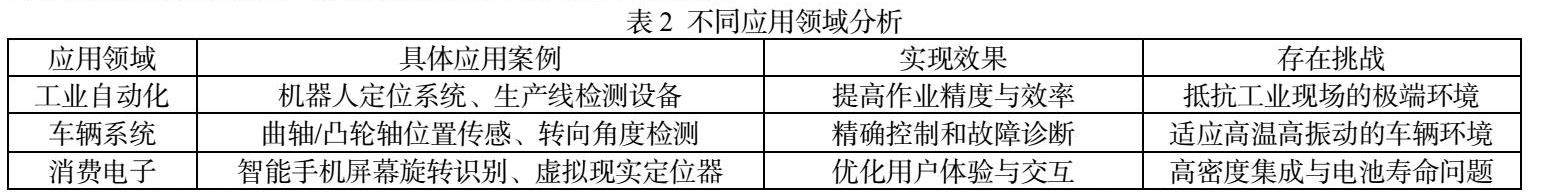

值得一提的是，随着传感器功能的拓展与网络技术的融合，多个霍尔传感器的协同工作成为了可能。系统通过分析来自各传感器的综合数据，实施更加精细的运动控制策略。例如，在自动化仓库中，运用多个传感器的配合实现货物的高速精准分类与搬运。不同应用领域分析见表2。

（三）案例分析与评估

非接触式霍尔位置传感器在现实应用中有着广泛的案例，本案例分析旨在深入探讨其具体应用过程及成效评估。考量一个特定案例：汽车行业中的节气门位置传感器。该传感器负责监测并传递节气门开度信息至电子控制单元（ECU），ECU据此调整燃油喷射量，确保动力系统的优化运行。传感器的选型与应用，首要考虑其精确捕获微小位置变化的能力。传统的机械或电位器式传感器因接触式测量导致磨损、信号波动，而基于霍尔效应的解决方案由于其固有的无接触特性避免了这一问题[3]。然而，自动化汽车系统对传感器的信号稳定性和抗电磁干扰（EMI）能力提出了更高要求。

在此案例中，采用的是一种带有集成电路的霍尔传感器，它不但能够持续稳定地检测磁场变化并产生相关的电压输出，还能通过内置算法实现自适应调节，以弥补由温度变化等因素引起的误差。通过全面性的环境应激测试与长期运行评估，传感器展现了出色的环境适应性与耐久性，表明其在迎合汽车制造业的高安全标准方面具备显著优势。

综上所述，基于霍尔原理的非接触式位置传感器正以其特有的灵敏度和适应多变环境的能力，在各行各业中扮演着越发关键的角色。而在此过程中不断涌现的创新思路和稳健技术，使得这一领域的未来布满希望。值得骄傲的是，技术持续进步背后是国内外科学家和工程师们共同倾注的智慧与汗水，他们共同构建的网络化、高精度的非接触式检测新纪元，必将在智能制造与自动驾驶等诸多领域发挥更大的潜力和价值。

参考文献

[1]李茂盛.摩托车ABS系统霍尔轮速传感器结构原理及检修[J].今日制造与升级，2022，（07）：36-38.

[2]郜世杰，陈颖，江壮贤.基于霍尔效应原理的船用大电流高过载直流传感器初步设计[J].船电技术，2020，40（10）：14-18.

[3]李志鹏，赵伊齐，邵宪友，等.基于霍尔原理的非接触式位置传感器的研究现状与发展趋势[J].安徽农业科学，2015，43（11）： 357-359+361.
