摘要：随着能源资源的日益稀缺和环境保护意识的增强，煤化工合成氨工艺的节能优化已成为当前研究的焦点之一。然而，传统的煤化工合成氨工艺存在能源消耗高、排放多等问题，不利于社会的可持续发展。本文通过对煤化工合成氨工艺中存在的能耗问题进行分析，提出了一系列节能优化措施，以期为相关研究人员提供参考。

关键词：煤化工；合成氨；优化措施

0  引言

合成氨在农业、化肥和医药等领域的广泛应用使其成为化工领域不可或缺的重要原料。然而，传统的合成氨工艺面临能源消耗高和排放大等严重问题，对可持续发展构成威胁。此问题的核心在于合成氨生产依赖于有限的化石能源，如煤炭和天然气，而这些资源的开采和使用对环境产生了负面影响。同时，传统工艺产生的大量温室气体排放也加剧了全球气候变化的风险。针对这一问题，煤化工合成氨工艺的节能优化显得尤为重要。

1 操作原理及流程

1.1工艺原理

氨合成反应以下面的反应式在合成塔内进行：N₂+3H₂ ⇌ 2NH₃+Q （催化剂、高温高压条件下）即：三体积的氢与一体积的氮反应生成两个体积的氨，该反应是一个可逆放热反应，由化学平衡理论可见，低温高压对反应的正向进行有利，加之为选取适合工业生产的速度，故选择在高温高压以及活性催化剂条件下反应。

氨合成是一个部分生成反应，为了得到所需氨产品，并使未反应的原料气重复使用，在合成反应后采取一系列的降温（包括蒸汽余热回收、水冷、氨冷），使生成的气氨以液态的形式分离出来，未分离出的气氨随未反应的合成气循环回压缩回路再利用，液氨作为产品送出。

1.2氨合成装置能效提升改造原理

增加新鲜气氨冷器，利用冰机富裕能力，将新鲜气温度降至5℃，从而减小气体体积，增大合成气压缩机打气量。同时，进一步提高合成气压缩机运行负荷。在一、二级氨冷器后串联三级氨冷器。利用氨压机的富裕能力，降低回路最终氨冷温度，从而降低入塔氨浓度，提高反应转化率。

1.3流程简述（含能效系统提升改造）

自液氮洗（707工号）送来的压力5.1MPa，温度30℃，氢氮比约为3：1的新鲜合成气，进入新鲜气氨冷器（E1821），将温度降低至5℃，与来自中压氨分离器V1809的压力为5.2MPa、-12℃的闪蒸气汇合，进入合成气压缩机C1801低压缸，在一段压缩后经级间冷却器（E1851）和级间分离器（V1850）后再经高压缸升压与冷气-气换热器（E1805）来的13.45MPa、32℃循环气在缸内混合后在循环段增压到14.65MPa，55.1℃后离开合成气压缩机，然后经过热气-气换热器（E1803）被来自中压给水预热器（E1802）的高温气体加热到206℃，气体分三路进入合成塔（R1801）。

合成气主要部分经HV-18002通过合成塔底部的入口被引入，并且向上通过触媒筐（内筒）和压力壳层（外筒）之间的环隙。然后通过第一床间换热器与一床出口气换热，将一床出口气冷却至二床入口温度。合成气的另一部分流经HV-18003被引入底部中心入口，并通过输送管向上进入第二床间换热器与二床出口气换热，将二床出口气冷却至三床入口温度。气体其余部分，即冷的旁路气流经TV-18011被引入合成塔顶部。在合成塔管上部，与离开两个床间换热器管程的气体混合。冷的旁路气量控制了一床的入口温度。

混合后，气体流经催化剂筐盖以下的空间，到达一床周围塔板的环形部位。从塔板开始气体向内经过一床，然后流到一床和第一床间换热器之间的环形部位。气体在催化剂床层中的均匀分布通过塔板上适当的开口来保证。从一床流出的气体通过第一床间换热器的壳程，通过与HV-18002来气体进行换热，使其冷却至二床适当的入口温度。来自第一床间换热器壳程的气体通过床层周围的塔板进入二床，从二床流出的气体通过第二床间换热器的壳程，与第二床间换热器管程自HV-18003引入合成塔中心管的气体进行换热，使其冷却至适当的三床入口温度。离开三床的气体通过中心管出合成塔。在氨合成塔R1801中，合成气经反应生成浓度为18.90%的氨，气体离开合成塔的温度为440℃。

离开合成塔气体中相当大一部分热量在中压蒸汽过热器（E1809）、中压蒸汽发生器（E1801）、中压给水预热器（E1802）中被回收生成中压蒸汽。而反应生成气经过中压蒸汽过热器（E1809）由457.1℃冷却到422.9℃，在中压蒸汽发生器（E1801）由422.9℃冷却到279.3℃，最后在中压给水预热器（E1802）由279.3℃冷却到236.9℃。

在经过中压给水预热器（E1802）后，气体进入热气-气换热器（E1803）管程与压缩机（C1801）来循环气换热，被冷却至75.7℃后进入水冷器（E1804）壳程被冷却至40.5℃。

气体之后进入冷气-气换热器（E1805）管程，与来自高压氨分离器（V1801）的循环气进行换热，气体被冷却到29.6℃后进入一级氨冷器（E1806）、二级氨冷器（E1808）及三级氨冷器（E1822），温度被降到-14℃进入高压氨分离器（V1801）分离液态氨。由高压氨分离器（V1801）顶部出的循环气送到冷气-气换热器（E1805）加热，然后送到压缩机（C1801）循环段的入口。来自V1801的液态氨在中压氨分离器（V1809）中卸压至5.2MPa，被分离气体返回到合成气压缩机（C1801）的入口端，用来回收气体中的氢组分。

随新鲜合成气进入到回路中的少量惰性气体（氩和甲烷）会在回路中积累，直到惰性气溶解到中压氨分离器（V1809）出口液态氨中的量与进入回路的惰性气量相同为止。当需要时，可通过塔后放空阀HV-18013间歇驰放少量回路中的惰性气体。

液氨从中压氨分离器（V1809）送至低压氨分离器（V1802）压力卸到2.8MPa，闪蒸出来的气体送至驰放气加热器（E1813）。

来自V1802的液态氨在氨加热器（E1812）中预热至20℃，送至下游尿素装置。如果产品氨是送到储罐，氨将被送至氨分离器（V1803），闪蒸冷却至约-34℃，之后冷态氨用氨产品泵P1801A/B打入储罐。

来自热回收工段的5.30MPG，132℃锅炉给水，经中压给水预热器（E1802）加热至244℃加入药品后进入蒸汽缓冲罐（V1810）后进入中压蒸汽发生器（E1801）与反应气体换热产生4.2MPa，255℃的饱和蒸汽，产生的饱和蒸汽通过蒸汽缓冲罐（V1810）分离液滴后再经中压蒸汽过热器（E1809）加热至395℃送入中压过热蒸汽（S 2 ）管网。工段F1801为开工加热炉，用于开工时催化剂的升温还原或当塔温降低到某温度以下时，用于升温。

2 工艺分析

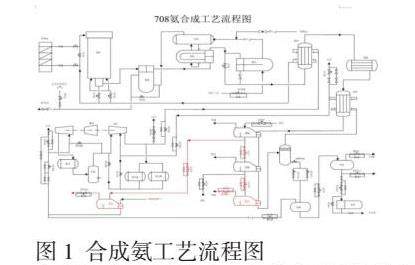

煤化工合成氨工艺是一个非常复杂的过程，主要包括气体净化、合成气制备、合成反应和产品分离等关键步骤[1]，化工氨的合成过程如图1所示。在这些步骤中，能源消耗是一个非常重要的问题，需要通过一些优化措施来降低能源消耗、提高能源利用效率，从而实现氨工艺的节能和可持续发展。

在气体净化过程中，原料气体需要经过多道净化工序，如脱硫、脱苯、脱氨等，以保证合成氨反应的高效进行。然而，这些净化过程通常需要消耗大量的能源，特别是在高温高压条件下进行气体处理和提纯，能耗较高。因此，如何优化气体净化工艺，降低能耗成为一个迫切需要解决的问题。

在合成气制备阶段，需要对原料气体进行压缩、冷却和再加热等处理，以达到合成反应所需的工艺条件。这些过程中的能耗较高，尤其是气体的压缩过程需要耗费大量的能源。因此，如何通过技术手段降低气体压缩过程的能耗，提高能源利用效率，成为合成氨工艺优化的关键问题之一。

在合成反应过程中，高温高压条件是保证反应进行的必要条件，但同时也导致了能源的大量消耗。合成氨反应需要在400摄氏度以上的高温和100-200大气压之间的高压条件下进行，这将消耗大量的热能和压缩能。因此，如何降低合成氨反应的工艺条件，减少能耗，提高反应效率，是研究的重点之一。

在产品分离阶段，合成氨反应生成的氨气需要从反应后的气体混合物中分离出来，其目标是获取高纯度的氨气产品。常用的分离方法包括冷凝法、吸收法和吸附法等。其中，冷凝法是最常用的方法之一，它利用氨气在低温下易于冷凝的特性，通过降低温度使氨气液化，从而实现与其他气体的分离。吸收法则是利用特定的吸收剂来吸收氨气，然后再通过加热或其他方式将氨气从吸收剂中解吸出来。吸附法则利用吸附剂对氨气的选择性吸附能力，将氨气从混合气体中分离出来。

3 节能优化措施

采用节能优化措施来提升煤化工合成氨工艺的效率，有助于减少能量损耗问题，并降低生产过程中的不必要损失。通过这些措施，可以提高合成氨生产的效率，进一步提高工艺的节能水平，最大程度地减少能源消耗。

3.1  优化催化剂的选择

在合成氨工艺中，催化剂的选择对反应效率和能耗具有至关重要的影响。研究表明，催化剂的活性和稳定性直接影响着合成氨反应的进行，表1是有无催化剂的情况下，对合成氨反应速率的影响。传统的铁基催化剂存在着活性低、易失活等问题，导致了反应条件需求较高，从而增加了能源消耗。为了解决这些问题，近年来，科学家们开始着重研究和开发新型的高活性和稳定性催化剂[2]。例如，钼钛铝催化剂和铁钛铝催化剂因其结构独特、活性高、稳定性好等特点，被认为是替代传统铁基催化剂的有力候选。这些新型催化剂的研发旨在降低合成氨反应的温度和压力要求，从而减少能量输入，提高反应效率。通过不断改进催化剂的性能和结构，可以进一步优化合成氨工艺，实现节能减排的目标，推动合成氨生产向更加环保和可持续的方向发展。

3.2  改进反应器的设计

合成氨反应是一种放热反应，为了维持反应的稳定性和高效性，必须精确控制反应温度和热量的传递。因此，改进反应器的设计至关重要。采用先进的传热技术和高效的换热设备，如管式反应器或换热器，能够实现高效的热量传递，减少能量损失，从而提高反应的能效。此外，通过优化反应器的结构和布局，降低内部压降，可以提高反应器的利用率，进一步降低能源消耗，延长设备寿命，从而实现合成氨工艺的经济性和环保性提升[3]。

3.3  优化原料气体的预处理工艺

原料气体的预处理在合成氨工艺中扮演着至关重要的角色，其能耗直接关系到整个工艺的能源效益。为了有效降低预处理过程的能耗，可采用一系列低能耗的分离和提纯技术。例如，引入膜分离、吸附分离或低温分馏等先进技术，可以实现对原料气体的高效分离和提纯，有效降低能源消耗。这些技术的应用不仅有助于提高原料气体的利用效率，还能减轻对有限资源的依赖，符合可持续发展的理念。

此外，通过对工艺参数和操作条件的精心优化，也能够减少预处理过程中的能量损失，从而进一步提高整个工艺的能源利用效率。优化包括但不限于温度、压力、流速等因素的调整，以确保在保障分离和提纯效果的前提下，最大程度地减少不必要的能耗[4]。这种综合考虑工艺参数和操作条件的优化策略，旨在通过技术手段降低预处理阶段的能源投入，为合成氨工艺的节能降耗提供有力支持。通过这一系列的措施，合成氨工艺将更为经济高效，同时对能源资源的利用也更为环保可持续。

3.4  引入新型的分离和纯化技术

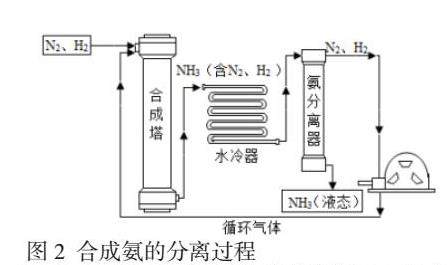

产品分离和纯化环节在合成氨工艺中具有至关重要的地位，直接影响着氨产品的纯度和质量，合成氨的分离过程如图2所示。为了在提高氨产品纯度的同时降低能耗，引入新型的分离和纯化技术成为一项关键举措。举例而言，采用超临界萃取、膜分离或吸附分离等技术能够实现对氨的高效分离和纯化，从而降低整体工艺的能源消耗。

这些新型技术相较于传统的蒸馏法具有多方面的优势。首先，超临界萃取技术能够在超临界流体状态下进行，操作条件相对温和，有利于提高能源利用效率。其次，膜分离技术通过选择合适的膜材料，实现对氨分子的选择性透过，具备操作简便、占地面积小等优势，有望降低分离过程中的能源耗用[5]。同时，吸附分离技术通过调控吸附剂表面的亲、疏水性，可以实现对氨的高效吸附和脱附，具有更低的能耗成本。

总体而言，引入这些新型分离和纯化技术有望在提高氨产品纯度的同时，显著减少工艺的能源消耗。这一技术创新不仅有助于提高工艺的经济性，同时也推动了合成氨生产向更为环保和可持续的方向迈进。通过优化产品分离和纯化环节，合成氨工艺将更加高效、经济，为可持续发展目标贡献积极力量。

4 展望

通过实施上述节能优化措施，煤化工合成氨工艺的能耗和生产效率将得到显著改善。优化催化剂选择、改进反应器设计以及采用低能耗的原料气体预处理和新型的分离和纯化技术等措施，有望降低能源消耗、提高生产效率，并减少污染物排放，实现资源的可持续利用和环境的可持续发展。这些措施的综合实施将促进合成氨工艺向更加环保、高效、可持续的方向发展，为行业的持续发展注入新的活力。

5 结论

煤化工合成氨工艺的节能优化是一个复杂而重要的课题，需要从催化剂选择、反应器设计、原料气体处理、产品分离等方面综合考虑。通过上述措施的实施，可以有效降低能耗，提高生产效率，促进煤化工合成氨工艺的可持续发展。

参考文献

[1] 陈庚.煤化工合成氨工艺分析及节能改造措施[J].化学工程与装备，2022（06）：27-28+6.

[2] 潘越. 煤化工合成氨工艺及节能优化对策及经济效益探讨[J].中国化工贸易，2022，29（29）：61-63.

[3] 解洪伟.煤化工合成氨工艺分析及节能优化措施[J].化工管理，2023（17）：142-144.

[4] 化工合成氨工艺分析及节能优化对策[J].中国石油和化工标准与质量，2023，43（03）：146-148.

[5] 邱迪. 煤化工合成氨工艺分析及节能优化措施研究[J]. 魅力中国，2021（49）：452-453.
