摘要：本研究开发了一种高尺寸稳定性高刚性聚氨酯复合板材（简称超纤PU板），通过创新的材料改性与工艺设计，显著提升了其力学性能、尺寸稳定性及NVH性能。采用高树脂比3D毡、低熔点PP纤维树脂和微孔胶膜等材料，解决了传统复合材料在轻量化、环保和噪声控制方面的不足。该复合板材广泛应用于汽车顶棚、天窗滑盖等部件，具有良好的市场前景，预计可替代约15%的湿法工艺PU材料，带来可观的经济效益。

关键词：聚氨酯复合板材；尺寸稳定性；高刚性；NVH性能；轻量化；汽车应用

1. 引言

随着全球汽车工业的不断发展，轻量化和环保技术已成为提升汽车性能和节能减排的重要方向。汽车内饰材料，特别是聚氨酯复合板材，作为汽车轻量化和舒适性的关键组成部分，广泛应用于汽车顶棚、天窗滑盖、备胎盖及衣帽架等零部件。这些复合板材不仅需要具备较强的机械性能，如高强度和刚性，还需满足较为严格的尺寸稳定性、噪声与振动控制（NVH性能）和环保要求。传统的聚氨酯复合板材，尽管在汽车行业中得到了广泛应用，但其在尺寸稳定性、重量、NVH性能等方面存在一定的不足。尤其是在高温和低温环境下，传统材料容易出现较大的尺寸变形，影响使用寿命和性能稳定性。此外，随着消费者对汽车内饰舒适性和环保性能要求的提升，传统干法PU复合板在轻量化和噪音控制方面逐渐暴露出不足，导致市场需求日益向更高性能的材料转变。因此，开发一种兼具高刚性、优异尺寸稳定性和NVH性能的新型聚氨酯复合板材，已成为当前行业中的迫切需求。本研究聚焦于通过材料创新和工艺优化，开发一种新型的高尺寸稳定性高刚性聚氨酯复合板材，旨在解决传统PU复合板材在这些方面的技术瓶颈，提升其在汽车领域中的应用价值。本论文的主要目标是通过采用创新的材料改性和先进的复合工艺，研究并实现高尺寸稳定性和高刚性的聚氨酯复合板材的制造技术。通过对该材料性能的系统分析，包括力学性能、尺寸稳定性、NVH性能等方面的考察，评估其在实际应用中的优势与前景。本研究的成果不仅能够为汽车轻量化和节能环保贡献技术支持，也为相关复合材料的研发提供理论依据和技术参考。

2. 材料与方法

2.1 高尺寸稳定性高刚性聚氨酯复合板材的材料组成

高尺寸稳定性高刚性聚氨酯复合板材的关键在于材料的合理组合与优化。该复合板材的主要原材料包括高树脂比3D毡、微孔胶膜和聚氨酯泡沫，三者通过精细的工艺设计相互结合，形成高性能复合材料。

高树脂比3D毡作为复合板材的核心增强层，主要由玻璃纤维和丙纶两种纤维组成。在复合板材的设计中，玻纤与丙纶的最佳配比为3：7。这一比例能够兼顾强度和柔韧性，确保板材的高刚性和稳定性。玻纤的高强度特性和丙纶的较好加工性，使得高树脂比3D毡具备了优异的力学性能。为了进一步提高板材的耐高温性和强度，本复合板材选用了低熔点PP纤维树脂，熔点约为165℃，这种树脂的使用不仅增强了板材的高温耐受能力，还有效提升了其整体刚性。相较于传统的聚乙烯树脂，低熔点PP纤维树脂的引入使得板材在热压成型过程中能更好地实现材料的均匀浸润，进一步提升了复合板材的力学性能。

微孔胶膜则作为复合材料的粘合剂，具有重要作用。微孔热熔胶膜被应用于不同材质的复合层之间，其主要功能是改善材料层之间的浸润性，提升层间的剥离强度。通过微孔胶膜的复合技术，复合板材的层间粘合力得到显著增强，进一步提升了板材的抗冲击性能。此外，微孔胶膜的独特结构在改善层间强度的同时，也优化了NVH性能。微孔胶膜所带来的细密孔隙结构，有效地降低了板材的振动传递，从而显著提升了材料的噪声与振动控制效果。

聚氨酯泡沫作为复合板材的芯材，主要起到减轻重量和提升隔音效果的作用。聚氨酯泡沫具有良好的韧性和压缩性能，同时在成型过程中能够有效填充板材内部的空隙，增加材料的结构稳定性。此外，聚氨酯泡沫在吸声和隔音方面表现优异，有助于降低车内噪音，提高乘车舒适性。

2.2 制造工艺

高尺寸稳定性高刚性聚氨酯复合板材的生产工艺主要包括复合线作业、复合技术和加热辊压复合等几个关键步骤。

复合线作业首先是将无纺布铺放至复合线的工作台上，作为复合板材的基底层。无纺布上依次铺放热熔胶膜、高树脂比3D毡（经过无纺梳理和针刺加固的增强层）、热熔胶膜和聚氨酯泡沫。该工艺确保每一层材料的完美结合，形成高强度、稳定性和轻量化的复合结构。在这一过程中，每一层材料的铺设顺序和张力控制至关重要，需要严格的操作规范来保证材料的均匀分布和层间的紧密粘合。

复合技术的关键在于针刺加固技术和高树脂比3D毡的平板复合技术的结合。针刺加固工艺通过高速旋转的针刺设备，将纤维层打入并加固，从而形成具有三维结构的表皮层。这一结构不仅提高了板材的刚性，还增加了其抗冲击性和耐用性。此外，高树脂比3D毡的使用，在传统二维结构的基础上，采用了高树脂比的增强层，这不仅提高了板材的机械性能，还改善了其在高温环境下的稳定性和形变控制。

最后，加热辊压复合工艺将所有材料层加热至合适的温度，并通过辊压使各层材料紧密结合。该过程通过热塑性复合技术实现不同材质之间的高效结合，确保复合材料具有均匀的厚度和稳定的性能。在冷却过程中，材料逐步定型，形成最终的平板状复合材料片材。冷却后的材料具备了所需的尺寸稳定性、良好的表面平整度以及卓越的力学性能。

3. 性能分析

3.1 力学性能

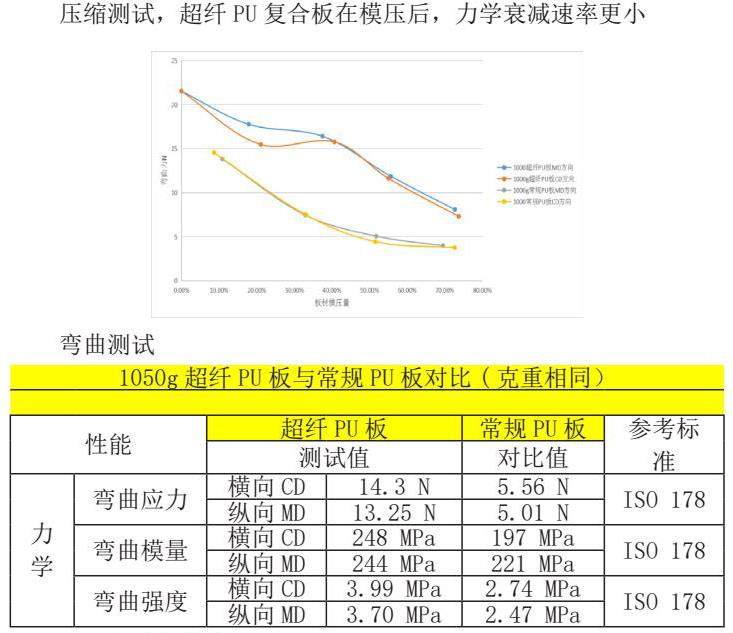

高尺寸稳定性高刚性聚氨酯复合板材表现出了优异的力学性能，特别是在剥离强度、弯曲强度和弯曲模量等方面。剥离强度是衡量复合材料层间粘结强度的一个重要指标，该材料的纵横向剥离强度均达到或超过3N/30mm，表明其层间粘结力强，能够有效防止各层材料在使用过程中发生脱层现象。弯曲强度方面，该材料在纵横向的弯曲强度均达到或超过1.5MPa，这一数据显示出该材料具有优异的刚性，能够在外部载荷作用下维持其结构的完整性，并且能够承受较大的弯曲应力而不发生断裂或破损。这使得该复合板材在需要承受高强度应力的应用环境中，如汽车顶棚、天窗滑盖等领域，具有显著优势。弯曲模量也是评估复合材料刚性的重要参数，该材料在纵横向的弯曲模量均达到或超过180MPa，确保了材料在受到外部力作用时能够保持稳定的形态，不会发生过度的变形，进一步提升了其在结构性应用中的可靠性。

3.2 尺寸稳定性

高尺寸稳定性高刚性聚氨酯复合板材在不同温度条件下展现了出色的尺寸稳定性，这一性能对于汽车内饰材料至关重要，因为汽车在不同环境条件下的温度波动较大，材料的尺寸变化可能影响其使用寿命和装配质量。高温尺寸变化率测试结果显示，在100℃环境下，板材的尺寸变化率≤0.5%且≥-0.5%（24小时），表明该材料在高温环境下能够维持其尺寸的稳定性，极大地减少了因热膨胀引起的变形问题。低温尺寸变化率测试结果显示，在-40℃环境下，材料的尺寸变化率同样为≤0.5%且≥-0.5%（24小时），表明该复合板材能够在极低温度下仍保持稳定的尺寸特性，适应了汽车在寒冷环境中的使用需求。这一优秀的尺寸稳定性，使得该材料能够在不同气候条件下广泛应用，并且减少了因温度变化导致的材料疲劳或损坏。

3.3 NVH性能

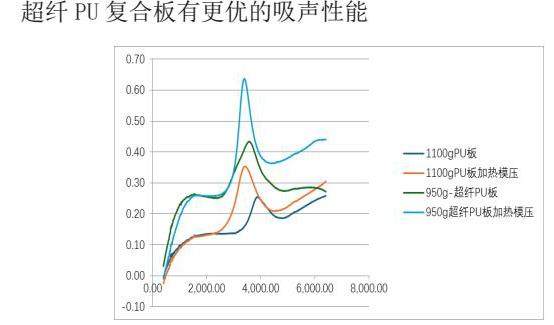

NVH性能（噪声、振动与声学特性）是衡量汽车内饰材料舒适性的一个重要指标。高尺寸稳定性高刚性聚氨酯复合板材在这方面也表现出了显著的优势。该复合板材的表皮层采用了超纤表皮毡，其独特的纤维开孔结构有效提升了板材的吸音性能。纤维开孔结构不仅增加了材料的孔隙率，还使得材料具有较好的声波吸收能力，有效降低了车内的噪声水平。与传统的PU复合板相比，超纤表皮毡的这种结构能够有效减少噪声的传递，改善车内的声学环境，从而提升乘坐的舒适性。此外，这种结构还对振动具有较强的抑制作用，有助于减少车内因振动引起的共振现象，进一步增强了汽车的静音效果。综合来看，该复合板材的NVH性能优于传统的PU复合板，尤其在噪声控制方面，表现出了显著的改善。

3.4 燃烧特性与环保性

在安全性和环保性方面，高尺寸稳定性高刚性聚氨酯复合板材也符合严格的标准。燃烧速度测试结果显示，该复合板材的燃烧速度≤100mm/min，符合相关的安全标准。这意味着在火灾情况下，材料不会快速传播火势，能够有效降低火灾风险，并提高汽车内饰材料的安全性。此外，该材料在环保方面也表现突出，符合当前国际环保标准。所有的均质材料中，Pb、Hg、Cr6+、PBBs、PBDEs的质量百分比均≤0.1%，Cd的质量百分比≤0.01%，这些数据表明该材料在生产过程中不使用或使用极少的有害物质，符合绿色环保要求，减少了对环境和人体健康的危害。这一环保特性使得该复合板材符合现代汽车行业对环保材料的需求，有助于推动汽车内饰材料的绿色化发展。

4. 创新点与技术突破

4.1 材料创新

高尺寸稳定性高刚性聚氨酯复合板材的材料创新是其优异性能的关键所在。在传统复合材料设计中，通常采用较高的玻纤含量来提升板材的强度，但这会导致材料变得较为刚硬且难以加工。为了突破这一瓶颈，本研究引入了高树脂比3D毡，将玻纤和丙纶的配比优化至3：7，既保证了足够的强度，又能提升材料的加工性能。高树脂比3D毡的设计能够提高板材的刚性，使得材料在承受外部应力时更加稳定。同时，采用低熔点的PP纤维树脂（熔点165℃）替代传统的聚乙烯树脂，使得材料在热压过程中能实现更均匀的浸润，改善了板材的强度和耐温性。低熔点PP纤维树脂在高温环境下仍能保持良好的结构稳定性，从而使得复合板材在车内高温环境下不会因变形而影响整体性能。

此外，采用微孔胶膜的创新也极大地提升了板材的性能。微孔胶膜不仅增强了不同材质之间的层间粘接强度，还通过细小孔隙的分布优化了板材的NVH性能，减少了噪音的传递。因此，材料的创新不仅提升了板材的力学性能和耐温性，还在环保、噪音控制等方面表现出色。

4.2 工艺创新

本产品的工艺创新也是其显著优势之一。首先，针刺工艺的应用使得表皮毡层更加牢固。针刺工艺通过高速旋转的针刺设备将纤维层打入并加固，形成具有三维结构的表皮层。与传统的二维复合材料相比，三维结构能够有效提升板材的强度和抗冲击性能。此外，三维结构的形成使得材料的孔隙率增大，增强了板材的吸音性能，从而提升了NVH性能。微孔胶膜复合工艺也是该复合板材的一大创新。通过微孔胶膜的使用，不仅改善了层间的浸润性，还提高了各层材料的粘结强度，避免了在长期使用过程中出现层间脱离的问题。此外，微孔结构有助于减少噪音的传播，进一步提高了复合板的吸声性能和隔音效果。

此外，本产品采用的平板复合技术和聚氨酯泡沫复合工艺也为提升力学性能、提高强度和刚性提供了技术支撑。复合工艺中的高树脂比3D毡在平板复合时，不仅提升了材料的整体强度和耐温性，还解决了传统工艺中由于玻纤含量过高导致的厚度难以控制的问题。聚氨酯泡沫的引入使得复合板材不仅轻量化，还提高了其抗冲击性和隔音效果。

4.3 与传统工艺的对比

本产品与传统干法PU复合板及湿法工艺PU相比，在多个方面具有显著优势。首先，在轻量化方面，该高尺寸稳定性高刚性聚氨酯复合板材相比传统的干法PU复合板，采用了微孔胶膜技术和聚氨酯泡沫芯材，成功实现了材料的轻量化，达到100-300g/m²的减重效果。这使得在保证强度和刚性的同时，能够大幅降低材料的质量，从而有助于汽车的整体轻量化，减少能耗，提升燃油效率。其次，在尺寸稳定性方面，传统干法PU复合板在高温或低温环境下容易发生较大的尺寸变化，导致材料变形或不适配。而本产品在高温和低温下的尺寸变化率均控制在±0.5%以内，这一优秀的尺寸稳定性使得材料能够适应更为苛刻的环境条件，保证其长期使用中的稳定性和耐久性。最后，在NVH性能方面，传统复合板材由于结构较为简单，难以有效抑制噪音和振动。通过创新的纤维开孔结构和微孔胶膜复合工艺，本产品在噪音控制和振动隔离方面表现出了极大的优势，提供了更加舒适的驾乘体验，尤其适用于对噪音有严格要求的汽车内饰应用。

5. 应用领域与市场前景

5.1 应用领域

高尺寸稳定性高刚性聚氨酯复合板材由于其卓越的性能，广泛应用于汽车行业，尤其是在汽车内饰和结构件中具有重要的作用。该复合板材的主要应用领域包括汽车顶棚、天窗滑盖、备胎盖、衣帽架等部件，这些部件通常要求材料具备高强度、低重量、优异的尺寸稳定性以及良好的噪声和振动控制性能。

在汽车顶棚领域，该材料的高刚性和尺寸稳定性使得其能够在承受较大负载的同时，保持车顶的形状和稳定性，防止长期使用后出现变形。相比传统材料，这种复合板材具有更好的抗压能力和耐温性能，能够适应车内外环境的温度变化，减少因热胀冷缩而导致的材料损坏。

对于天窗滑盖和备胎盖，高尺寸稳定性高刚性聚氨酯复合板材的轻量化特性使其成为理想选择。通过采用聚氨酯泡沫芯材和微孔胶膜复合技术，这些材料不仅大大减轻了车体重量，还提高了零部件的隔音和吸震效果，减少了车内噪声污染。此外，复合板材的优异力学性能和尺寸稳定性使其在天窗滑盖和备胎盖等长期受外界应力作用的部件中表现出色，增强了汽车的整体耐用性和安全性。

该材料不仅满足了汽车行业对强度和耐久性的需求，还通过其轻量化和优异的噪声控制性能，推动了汽车在轻量化、环保和节能方面的技术进步。随着全球对汽车排放标准和能源效率要求的提高，采用轻量化、高效能材料成为汽车制造商优化设计和提升市场竞争力的重要手段。

5.2 市场前景与经济效益

随着汽车行业对环保、轻量化和节能的需求日益增长，高尺寸稳定性高刚性聚氨酯复合板材在市场上的需求呈现出快速增长的趋势。该材料通过减少车辆自重，降低能耗，同时提高汽车的结构稳定性和舒适性，顺应了全球汽车轻量化的潮流。预计该复合板材将在未来几年内获得广泛应用，并逐步替代传统材料，成为主流的汽车内饰材料之一。

从市场需求来看，随着汽车行业逐步向绿色、环保、节能方向发展，高尺寸稳定性高刚性聚氨酯复合板材具有巨大的市场潜力。尤其是在轻量化和节能环保方面，汽车制造商对于高性能复合材料的需求持续上升，这为该复合板材的市场拓展提供了坚实的基础。预计该材料将替代现有的湿法工艺PU材料，大约占据15%的市场份额，推动汽车内饰材料的技术革新。

在经济效益方面，随着市场需求的不断扩大，该材料的年销售收入有望达到8000万元以上。其成本效益也十分显著，通过优化生产工艺和材料配置，复合板材的生产成本得以控制，且由于其优异的性能和高附加值，能够为企业带来较高的利润空间。此外，随着生产规模的扩大，产品的单价有可能进一步下降，从而提升市场竞争力。

从长远来看，高尺寸稳定性高刚性聚氨酯复合板材的广泛应用不仅能推动汽车轻量化和节能环保的发展，还能促进材料科学与工艺技术的不断进步，为整个汽车产业链的可持续发展贡献力量。这一材料的推广应用将为企业带来持续的经济效益，也将促进全球汽车产业的绿色转型。

6. 结语

高尺寸稳定性高刚性聚氨酯复合板材通过创新的材料和工艺设计，显著提升了力学性能、尺寸稳定性及NVH性能，满足了汽车轻量化和节能环保的需求。其在汽车顶棚、天窗滑盖等领域具有广泛应用前景，预计可替代15%的湿法工艺PU材料，带来约8000万元的年销售收入。该材料的推广将为汽车行业的绿色转型和可持续发展提供有力支持。

参考文献：

[1]赵珊，郭学彬，杨晓芳，等.聚氨酯泡沫的改性及其在臭气治理中的应用[J].环境工程学报，2020，14（9）：2436-2442.

[2]陈丰，孙宇.可变纤维增强反应注射成型技术研究现状[J].玻璃钢/复合材料，2010（5）：71-77.
