摘要：本文首先介绍了温度效应的基本原理和温度场分析方法，包括数值模拟和实验方法。然后，探讨了温度效应对大跨度钢结构的影响，包括结构变形与位移、应力与强度以及动力特性。接着，介绍了敏感性分析的基本原理和方法选择，包括参数敏感性分析和变量敏感性分析。随后，阐述了敏感性分析的数值模拟方法和实验方法，包括有限元方法和哈密顿变分原理以及模型试验和大型试验台架。最后，通过案例分析，旨在提高大跨度钢结构的设计和施工水平。

关键词：大跨度钢结构;温度效应;敏感性分析

前言

大跨度钢结构是指跨度较大的钢结构，其在现代建筑中得到了广泛应用。相比传统的混凝土结构，大跨度钢结构具有结构轻巧、施工周期短、抗震性能好等优点。然而，由于大跨度钢结构的特殊性，其受温度变化的影响较为显著。温度变化会引起钢结构的热膨胀和热应力，进而影响结构的稳定性和安全性。当钢结构受热膨胀时，会产生内部应力，如果这些应力超过了材料的承载能力，就会导致结构的变形、破坏甚至倒塌。因此，对大跨度钢结构的温度效应进行研究和分析具有重要的理论和实际意义。

一、大跨度钢结构温度效应分析

1.1 温度效应的基本原理

大跨度钢结构在使用过程中会受到温度变化的影响。温度效应是指结构在温度变化下产生的应力、变形和位移等效应。这是由于温度变化引起结构内部材料的热膨胀或收缩所导致的。当结构受到温度变化时，结构内部的材料会因为热膨胀或收缩而发生体积变化，从而引起结构的变形。这种变形会导致结构内部产生应力，使结构产生应力效应。同时，由于结构的几何形状和材料性质的不同，不同部位的温度变化会导致不同程度的变形和应力效应。因此，在设计和施工过程中，需要考虑温度效应对结构的影响，采取相应的措施来减小温度效应带来的不利影响。这可以包括选择合适的材料、采用适当的结构形式和施工方法，以及设置补偿装置等。通过这些措施，可以有效地控制温度效应，确保结构的安全性和稳定性。

1.2 温度场分析方法

（一）数值模拟方法：数值模拟方法是一种通过建立数学模型，并利用计算机进行模拟计算的方法，用于研究结构在不同温度下的应力、变形和位移等参数。常用的数值模拟方法包括有限元法、有限差分法和边界元法等。这些方法可以考虑结构的几何形状、材料性质、边界条件和温度变化等因素，对结构的温度效应进行全面分析。通过调整模型参数和边界条件，数值模拟方法可以预测结构在不同温度下的响应，并优化结构设计，提高结构的温度适应性。

（二）实验方法：实验方法是一种通过搭建实验平台，对大跨度钢结构进行实际的温度加载和测量的方法，以获取结构在不同温度下的应力、变形和位移等参数。常用的实验方法包括热模拟试验、热应变测量和位移测量等。热模拟试验是通过在实验室中模拟结构受到温度变化的情况，观测结构的响应。热应变测量是通过在结构表面安装应变计，测量结构在不同温度下的应变变化，从而推导出结构的应力变化。位移测量是通过在结构上安装位移传感器，测量结构在不同温度下的位移变化。这些实验方法可以直接观测和记录结构的温度效应，对数值模拟结果进行验证和修正，提高分析结果的准确性和可靠性。通过实验方法，可以更加直观地了解结构在不同温度下的行为，为结构设计和改进提供参考依据[1]。

1.3温度效应对大跨度钢结构的影响

（一）结构变形与位移：温度变化会对大跨度钢结构产生影响，导致结构发生热膨胀或热收缩，进而引起结构的变形和位移。当温度升高时，钢结构的长度会增加。这是因为温度升高会增加钢材分子内部的热运动，使钢材膨胀。这种膨胀会导致结构发生伸长变形和位移，可能导致构件之间的连接失效或产生过大的应力。相反，当温度降低时，钢结构的长度会缩短。这是因为温度降低会减小钢材分子内部的热运动，使钢材收缩。这种收缩会导致结构发生收缩变形和位移，可能导致构件之间的间隙增大或产生过大的应力。因此，在设计和施工过程中，需要考虑温度变化对钢结构的影响，采取相应的措施来控制结构的变形和位移。

（二）应力与强度：温度变化会引起大跨度钢结构内部应力的变化。当温度升高时，钢结构会膨胀，导致内部应力增加。如果结构的强度不足以承受这些增加的应力，就可能导致结构的破坏。例如，在高温环境下，钢结构可能会发生塑性变形或热膨胀，导致结构失去稳定性。相反，当温度降低时，钢结构会收缩，导致内部应力减小。如果结构的强度过高，可能会导致结构过度刚性，使得结构在受到外部荷载时无法发挥其应有的变形能力，从而影响结构的整体稳定性。

（三）动力特性：温度变化还会对大跨度钢结构的动力特性产生影响。当温度升高时，钢结构的刚度会减小，这是因为钢材的热膨胀系数大于混凝土或其他结构材料，导致钢结构在热胀冷缩过程中发生形变。这种形变会降低结构的刚度，使得结构更容易发生共振。共振是指结构的自振频率与外部激励频率相等，从而引起结构振动幅度增大的现象。在高温环境下，钢结构可能会出现共振现象，导致结构的振动幅度增大，从而影响结构的安全性。此外，温度升高还会减小结构的阻尼特性。阻尼是指结构在振动过程中消耗能量的能力，它可以减小结构的振动响应。当温度升高时，钢结构的阻尼特性会减弱，使得结构的振动响应更加明显。这意味着在高温环境下，结构受到外部激励时，振动幅度会增大，从而影响结构的稳定性和安全性。相反，当温度降低时，钢结构的刚度会增加，自振频率会增大，而阻尼特性会增强。这可以降低结构受到外部激励的影响，提高结构的稳定性和安全性[2]。

二、大跨度钢结构温度效应的敏感性分析方法

2.1 敏感性分析的基本原理

敏感性分析是一种评估系统输入参数或变量对系统输出结果影响程度的分析方法。在大跨度钢结构温度效应的敏感性分析中，我们可以通过对温度参数和结构变量进行分析，来评估它们对结构响应的敏感程度。敏感性分析的基本原理是通过对系统的输入参数或变量进行变化和调整，观察系统输出结果的变化情况，从而确定输入参数或变量对输出结果的敏感程度。具体而言，我们可以通过改变温度参数的数值或调整结构变量的取值，来观察结构响应的变化情况。通过分析不同参数或变量对输出结果的影响程度，我们可以识别出对系统输出结果影响最大的参数或变量。敏感性分析的结果可以为系统设计和优化提供参考。通过确定对系统输出结果影响最大的参数或变量，我们可以针对这些参数或变量进行优化，以提高系统的性能或满足特定的设计要求。同时，敏感性分析还可以帮助我们理解系统的行为和特性，从而更好地进行系统设计和优化。

2.2 敏感性分析方法的选择

在大跨度钢结构温度效应的敏感性分析中，可以选择参数敏感性分析和变量敏感性分析两种方法。参数敏感性分析是通过对系统的输入参数进行变化和调整，评估其对系统输出结果的影响程度。在大跨度钢结构温度效应的敏感性分析中，可以选择对温度参数进行敏感性分析，如环境温度、材料热膨胀系数等。通过对这些参数进行变化和调整，可以评估它们对结构温度响应的敏感程度，从而为结构设计和优化提供参考。变量敏感性分析是通过对系统的变量进行变化和调整，评估其对系统输出结果的影响程度。在大跨度钢结构温度效应的敏感性分析中，可以选择对结构变量进行敏感性分析，如结构尺寸、材料参数等。通过对这些变量进行变化和调整，可以评估它们对结构温度响应的敏感程度，从而为结构设计和优化提供参考。综合使用参数敏感性分析和变量敏感性分析方法，可以全面评估大跨度钢结构温度效应的敏感程度，为结构设计和优化提供准确的参考[3]。

2.3敏感性分析的数值模拟方法

（一）有限元方法：有限元方法是一种常用的数值模拟方法，用于分析大跨度钢结构的温度效应敏感性。有限元方法将结构划分为许多小单元，如三角形或四边形等，每个单元内的温度变化和应力分布可以通过求解一组偏微分方程来得到。这些方程描述了温度场和应力场之间的关系，以及材料的热传导和热膨胀行为。通过对这些方程进行离散化和求解，可以得到结构在不同温度下的响应和性能，从而评估温度效应的敏感性。

（二）哈密顿变分原理：哈密顿变分原理是一种基于变分原理的数值模拟方法，用于求解结构的温度效应敏感性。哈密顿变分原理将结构的能量泛函表示为温度和应力的函数，并通过对泛函进行变分，得到结构的温度变化和应力分布的微分方程。这些微分方程描述了结构的热传导和热膨胀行为，以及温度和应力之间的耦合关系。通过求解这些微分方程，可以得到结构在不同温度下的响应和性能，从而评估温度效应的敏感性。总之，有限元方法和哈密顿变分原理都是常用的数值模拟方法，用于分析结构的温度效应敏感性。它们通过求解温度变化和应力分布的方程，得到结构在不同温度下的响应和性能，从而评估温度效应的敏感性。

2.4敏感性分析的实验方法

（一）模型试验：模型试验是一种常用的实验方法，用于模拟实际结构的行为。在温度效应敏感性分析中，可以通过构建小尺寸的结构模型来模拟实际结构的行为。这些模型可以是缩小比例的模型，也可以是具有相似几何形状和材料性质的模型。在模型试验中，可以通过在模型上施加温度加载来模拟实际结构在不同温度下的行为。温度加载可以通过加热或冷却模型来实现，可以控制温度变化的速率和幅度。通过测量结构的温度变化和应力分布，可以评估温度效应对结构的敏感程度。在模型试验中，可以通过改变温度加载的方式、温度变化的速率等参数，观察结构响应的变化。例如，可以比较不同温度加载方式下结构的应力分布情况，或者比较不同温度变化速率下结构的温度变化情况。通过这些比较，可以评估温度效应对结构的敏感程度，并为实际结构的设计和分析提供参考[4]。

（二）大型试验台架：大型试验台架是一种用于进行大尺寸结构试验的设备，可以模拟实际结构的行为。在温度效应敏感性分析中，可以在大型试验台架上搭建实际尺寸的钢结构，并施加温度加载。大型试验台架可以提供更真实的试验环境，可以模拟实际结构的几何形状、材料性质和加载条件。通过在试验台架上搭建实际尺寸的钢结构，并施加温度加载，可以模拟实际结构在不同温度下的行为。通过测量结构的温度变化和应力分布，可以评估温度效应对结构的敏感程度。大型试验台架还可以模拟不同的工况和加载条件，进一步研究温度效应在不同情况下的敏感性。例如，可以模拟结构在不同环境温度下的行为，或者模拟结构在火灾等极端情况下的响应。通过这些模拟，可以更全面地评估温度效应对结构的敏感程度，并为实际结构的设计和分析提供更准确的参考。

三、案例分析

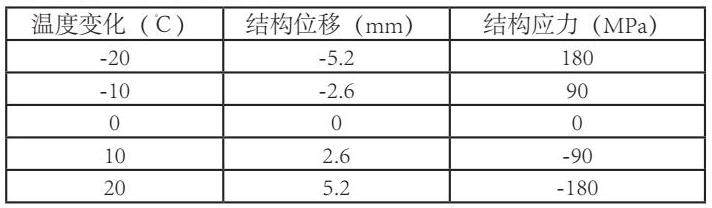

某城市规划建设了一座大型体育馆，该体育馆采用大跨度钢结构。为了确保结构的安全性和稳定性，需要进行温度效应与敏感性分析。温度效应是指温度变化对钢结构产生的影响。钢结构在受到温度变化时，会发生热胀冷缩现象，导致结构的位移和应力发生变化。为了评估结构对温度变化的敏感程度，需要进行温度效应与敏感性分析。（一）数据表格：

（二）分析：（1）根据数据表格中的温度变化和结构位移数据，可以观察到温度变化对结构位移产生了影响。当温度下降时，结构位移呈现负值，表示结构收缩；当温度上升时，结构位移呈现正值，表示结构膨胀。通过数据表格可以得出结论：温度变化每增加10℃，结构位移增加2.6mm。（2）根据数据表格中的温度变化和结构应力数据，可以观察到温度变化对结构应力产生了影响。当温度下降时，结构应力呈现负值，表示结构受压；当温度上升时，结构应力呈现正值，表示结构受拉。（三）结论：该体育馆的大跨度钢结构对温度变化非常敏感，温度每增加10℃，结构位移增加2.6mm，结构应力变化180MPa[5]。

四、结束语

综上所述，温度效应对大跨度钢结构的变形、位移、应力和强度以及动力特性都有影响。温度变化会导致钢结构的热膨胀和收缩，从而引起结构的变形和位移。同时，温度变化还会改变钢材的力学性质，导致应力和强度的变化。此外，温度变化还会影响结构的动力特性，如自振频率和阻尼比。为了理解和预测这些影响，可以采用数值模拟和实验方法进行温度场分析。数值模拟方法常用的有限元方法和哈密顿变分原理。实验方法可以通过模型试验和大型试验台架提供数据支持。通过以上研究，可以更好地了解大跨度钢结构在温度变化下的行为，并为设计和施工提供参考依据。这些研究成果可以用于优化结构设计、改进施工工艺，并提高结构的安全性和可靠性。

参考文献：

[1]刘俊;刘彦生;李果;经杰;刘培祥.上海国家会展中心大跨钢结构屋盖温度应力分析与对策[J].建筑结构，2020：6.

[2]韩童.大跨度连续钢构桥施工监控及温度效应分析[J].城市建设理论研究，2021：2（87-88）.

[3]孙延文;胡兆强;郝韶辉;张新超;朱有涛.银川火车站跨线钢结构天桥温度效应分析[J].中国建材科技，2021：4.

[4]姜洪伟，同亚运.大跨度矮塔斜拉桥结构参数敏感性分析[J].建筑工程技术与设计，2020：1646.

[5]孙峣;李建军;孟祥良.钢桁架在大悬挑大跨度结构中的应用与分析[J].绿色建筑，2022：4.

蒋玉燕，1984.9，女，汉，湖北黄梅，硕士，讲师
