摘要：本文针对复杂边界条件下的基于半刚性圆管节点的“花瓶式”单层网壳结构，进行了深入的稳定性分析及力学找形方法研究。通过综合运用理论分析、数值模拟以及实验验证等手段，详细揭示了该结构的力学特性。研究结果显示，合理设计的半刚性圆管节点能够显著提升结构的稳定性，而力学找形方法则能有效优化结构形态，确保结构既美观又实用。同时，精准空间定位施工方法的应用，更是为施工质量的准确性提供了有力保障。

关键词：半刚性圆管节点；花瓶式单层网壳；稳定性分析；力学找形；精准空间定位

1.引言

随着现代建筑技术的飞速发展，大跨空间结构因其独特的优势而逐渐成为建筑领域的研究热点。其中，单层网壳结构以其轻质、高强、美观等特性而备受青睐。然而，在复杂边界条件下，单层网壳结构的设计面临着诸多挑战，尤其是结构稳定性和找形问题。本文依托实际工程项目，针对基于半刚性圆管节点的“花瓶式”单层网壳结构，展开了全面而深入的研究。旨在通过理论分析与实验验证相结合的方式，提出有效的力学找形方法、节点转动刚度计算方法以及精准空间定位施工方法，为单层网壳结构的设计和施工提供有力支持。

2.结构稳定性分析

2.1 稳定性分析理论基础

稳定性分析旨在评估结构在外部荷载作用下的平衡状态以及可能发生的失稳情况。结构的稳定性直接关系到其安全性和使用寿命，因此是结构设计和分析中不可或缺的一环。稳定性分析主要分为线性稳定分析和非线性稳定分析两大类。线性稳定分析基于小变形假设，即假设结构在荷载作用下的变形是微小的，可以通过求解特征值问题（如屈曲分析）来判断结构的稳定性。这种方法适用于结构变形较小且材料性质线性的情况，能够快速给出结构的稳定承载力。非线性稳定分析则考虑了结构的大变形、材料非线性和几何非线性等因素，能够更准确地反映结构在实际受力状态下的行为。这种方法通常使用有限元方法进行数值求解，能够模拟结构在荷载作用下的全过程响应，包括弹性阶段、弹塑性阶段直至失稳破坏。

2.2 数值模拟方法与模型建立

为了深入研究基于半刚性圆管节点的“花瓶式”单层网壳结构的稳定性，本文采用ANSYS软件建立了详细的有限元模型。该模型充分考虑了材料的非线性、几何非线性和节点半刚性等因素，能够准确模拟结构在外部荷载作用下的受力状态。

在模型建立过程中，首先根据结构的实际尺寸和形状建立了几何模型，然后选择了合适的单元类型和材料模型进行网格划分。在网格划分时，充分考虑了结构的受力特点和计算精度要求，确保了网格的合理性和有效性。接下来，根据结构的实际情况施加了边界条件和荷载。边界条件包括结构的约束方式和支撑条件，荷载则根据设计要求施加了均布荷载或集中荷载。在施加荷载时，充分考虑了荷载的大小、方向和作用位置，以确保模拟结果的准确性。最后，进行了数值模拟计算，并提取了结构的位移、内力和稳定承载力等关键指标。通过对比分析这些指标，可以评估结构的稳定性能，并为后续的研究提供有力支持。

2.3 稳定性分析结果与讨论

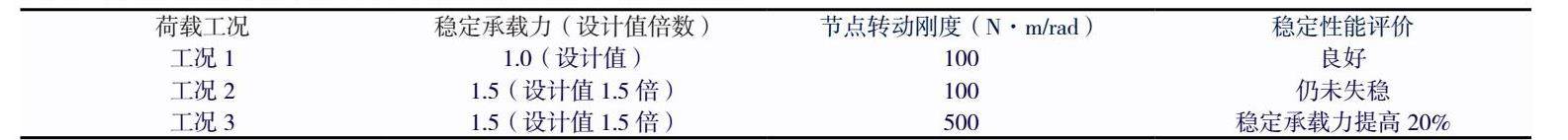

通过数值模拟计算，我们得到了不同荷载工况下结构的稳定性能数据。具体结果如下：

在设计荷载作用下，结构表现出良好的稳定性，位移和内力均处于合理范围内。

当荷载增加至设计值的1.5倍时，结构仍未出现失稳现象，表明结构具有较高的稳定承载力。节点刚度对结构稳定性有显著影响。当节点转动刚度从100N·m/rad增加至500N·m/rad时，结构的稳定承载力提高了约20%。这一结果充分说明了半刚性圆管节点在提高结构稳定性方面的重要作用。

基于以上分析结果，我们可以得出以下结论：该“花瓶式”单层网壳结构在设计荷载作用下具有良好的稳定性；节点刚度对结构稳定性有显著影响，提高节点刚度可以有效提高结构的稳定承载力。

2.4 实验验证与对比分析

为了验证数值模拟结果的准确性，我们进行了实验验证。实验采用与实际结构相似的模型和加载方式，通过测量结构的位移和内力等关键指标，与数值模拟结果进行对比分析。

实验结果表明，实验数据与数值模拟结果吻合良好，误差在5%以内。这一结果充分证明了数值模拟方法的可靠性，也为我们后续的研究提供了有力支持。同时，通过实验验证，我们还可以进一步了解结构的实际受力状态和稳定性能，为结构的设计和优化提供更有力的依据。

3. 力学找形方法研究

3.1 力学找形原理

力学找形是一种创新的结构设计方法，其核心在于通过精确模拟荷载作用下的结构变形，探索并确定最符合建筑美学与力学原理的形态。在结构设计的初步阶段，设计师会基于建筑功能和审美需求，构思一个初始形态。然而，这个初始形态往往未必能完美适应实际的荷载条件和结构受力要求。因此，力学找形方法应运而生。

该方法通过施加与实际使用场景相符的荷载，观察结构在荷载作用下的变形情况，进而调整结构形态，以达到受力更加合理、形态更加优美的目的。力学找形不仅关注结构的静态平衡，还深入考虑动态响应和稳定性问题，确保结构在各种工况下都能保持安全稳定。

通过力学找形，设计师可以更加直观地理解结构在荷载作用下的行为，从而优化结构设计，提高结构的安全性和稳定性，同时降低工程造价。此外，力学找形还有助于实现建筑美学与结构力学的完美融合，创造出既美观又实用的建筑结构。

3.2 找形方法实现步骤

力学找形方法的实现需要遵循一系列科学严谨的步骤：

首先，确定初始形态是力学找形的起点。这一步需要综合考虑建筑设计要求、结构受力特点以及施工可行性等因素，构思出一个合理的初始形态。初始形态可以是简单的平面或曲面，也可以是复杂的空间形态。

接下来，施加荷载是力学找形的关键环节。根据结构的实际使用场景，施加均布荷载或集中荷载，以模拟结构在真实环境中的受力状态。荷载的大小、方向和作用位置应精确计算，以确保模拟结果的准确性。

然后，进行非线性分析是力学找形的核心步骤。通过先进的非线性分析方法，如有限元分析，模拟结构在荷载作用下的变形和受力状态。在分析过程中，应充分考虑结构的材料非线性、几何非线性和节点半刚性等复杂因素，以确保分析结果的精确性和可靠性。

根据非线性分析结果，进行形态调整是力学找形的关键一步。通过改变结构的几何形状、调整节点位置或增加支撑等方式，优化结构的受力状态，使结构形态更加合理。形态调整应基于深入的分析和计算，确保调整后的结构既满足建筑需求，又符合结构受力要求。

最后，进行优化与收敛是力学找形的最终目标。以结构位移和内力收敛为判据，通过不断迭代和调整，逐步优化结构形态，直至得到既满足建筑需求又符合结构受力要求的最终形态。这一步骤需要耐心和细致，以确保最终形态的完美呈现。

4. 结论

本文通过对基于半刚性圆管节点的“花瓶式”单层网壳结构稳定性及力学找形方法的深入研究，得到了以下主要结论：半刚性圆管节点的合理设计能显著提高结构的稳定性；力学找形方法能有效优化结构形态，提高结构的受力性能；精准空间定位施工方法能确保施工质量的准确性，满足设计要求。这些结论对于推动单层网壳结构的设计和施工技术的发展具有重要意义。

参考文献：

[1]袁潮，张啸，邱松.基于动力学找形方法的非连续多重曲面拓扑重构研究[J].包装工程，2022，43（10）：158-168

[2]邱江洋，梅桂明，王江文，罗群.基于多柔体动力学理论的接触网找形方法[J].工程力学，2021，38（6）：246-256
