摘要：桥式起重机和门式起重机作为重要的工业设备，在工业生产中扮演着至关重要的角色。为确保其安全运行和工作效率，电气保护措施和用电安全显得尤为重要。本论文将对桥式起重机和门式起重机的电气保护措施进行浅析，探讨其在用电安全方面的重要性。

关键词：桥式起重机；门式起重机；电气保护；用电安全

引言：

桥式、门式起重机是工业生产中常见的起重设备，使用范围广、功能强大，但也容易存在安全隐患。电气保护措施和用电安全是确保起重机安全运行的关键因素。本文将围绕桥式、门式起重机的电气保护措施和用电安全展开探讨。

正文：

一、桥式、门式起重机的电气保护措施

1.1过载保护：起重机在工作中可能承受不同程度的过载负荷（尤其是用于冶炼、熔融金属液体），过载保护装置可及时切断电源，防止设备受损或发生事故。为了确保设备和操作人员的安全，必须采取安全、可靠的过载保护措施。电气保护系统必须能监测起重机的电流和负载情况，一旦检测到超过额定负载的情况，系统会自动采取措施来停止机器的运行，避免损坏设备或造成事故。常见的过载保护措施包括设置压力传感器来监测电流值，当电流超过设定的阈值时，系统会发出警报并停止起重机的运行。此外，还可以采用过载维持器或熔断器等装置来保护设备免受过载的影响。这些措施不仅可以保护起重机的安全运行，还可以延长设备的使用寿命，确保生产工作的顺利进行。

1.2漏电保护 ：安装漏电保护器可有效防止电气漏电引发触电事故，保障操作人员的安全。漏电保护是一种重要的电气保护措施，用于防止因电气设备漏电而导致的安全事故发生。在桥式、门式起重机的电气系统中，漏电保护装置通常是通过安装漏电断路器来实现的。漏电断路器是一种自动开关装置，它能够监测电路中的漏电电流，并在检测到漏电时迅速切断电源，以保护人员和设备的安全。漏电断路器的额定漏电动作电流一般为30mA，一旦检测到漏电电流超过这个数值，断路器就会自动跳闸，切断电源。在起重机的电气系统中，漏电保护装置通常设置在主电路中，以确保整个电气系统都受到有效的漏电保护。此外，在安装和使用漏电保护装置时，还需要定期进行检测和维护，以确保其正常工作，提高电气系统的安全性和可靠性。总的来说，漏电保护是桥式、门式起重机电气系统中至关重要的一环，它能够有效地防止漏电导致的安全隐患，保障人员和设备的安全运行。因此，在起重机的电气保护措施中，漏电保护的设置和维护是非常重要的一项工作。

1.3短路保护 ：合理设置短路保护装置，可在发生短路时迅速切断电源，避免设备损坏和人员伤害。当涉及到桥式和门式起重机的电气保护措施时，短路保护是至关重要的一环。短路是指电路中不正常的电流路径，可能会导致设备损坏甚至火灾等严重后果。因此，必须采取有效的措施来防止短路发生。

1.4接地保护 ：保证起重机的接地良好，防止因接地不良导致的电击伤害。

接地保护是起重机电气保护措施中至关重要的一环。在使用桥式、门式起重机时，接地保护能够有效地防止电气设备因漏电而导致的意外事故。起重机的接地保护需要严格遵守相关标准和规定，以确保起重机的安全性能。在实际操作中，起重机的接地保护主要包括以下几个方面的措施：首先是要确保起重机的接地系统能够正常工作，接地电阻应符合规定的要求。其次是要定期检查起重机的接地线路和接地装置，确保其连接牢固可靠。此外，还需要定期对接地系统进行检测和测试，以确保其工作正常。另外，在起重机的电气保护中，接地保护还需要与其他保护措施相结合，形成一个完整的保护系统。

二、桥式、门式起重机的用电安全

2.1. 定期检查：定期对起重机的电气系统进行检查和维护，确保各保护装置正常运行。定期检查对于桥式和门式起重机的用电安全至关重要。在使用这些起重机的过程中，定期的电气系统检查是必不可少的。工作人员应该定期检查起重机的电缆、插头和插座，确保它们没有受损或磨损。任何发现的问题都应该及时修复，以避免电气故障发生。此外，定期检查也包括对起重机的接地系统进行检查。起重机的接地系统必须良好接地，以确保电流能够顺利流回地面，避免电击等安全事故的发生。工作人员应该定期检查接地线是否完好无损，并确保接地系统的连接牢固可靠。

2.2人员培训：对操作人员进行电气安全知识培训，提高他们的安全意识和应急处理能力。在使用桥式和门式起重机时，人员培训是确保用电安全的重要环节。所有操作起重机的人员必须接受专业的培训，了解起重机的操作规程以及相关安全注意事项。培训内容包括但不限于：起重机的基本原理和结构、操作方法、安全操作规程、紧急情况处理等。培训课程应该由经验丰富、资质认可的专业人员或机构提供，确保培训内容全面、专业。在培训过程中，操作人员需要重点学习起重机的电气部分知识，包括电源接线、电气控制系统、安全保护装置等内容。操作人员应该了解如何正确接入电源、检查电气连接是否正常、如何避免电气故障引发的安全事故。此外，人员培训还应包括起重机的日常检查和维护知识，确保起重机在正常工作状态下运行。只有经过专业培训并取得相关资质证书的人员才能操作起重机，以确保用电安全和工作效率的同时，保障人员的生命财产安全。

2.3禁止私拉乱接 ：严禁私拉乱接电缆或修改电气接线，避免引发电气事故。禁止私拉乱接是起重机的用电安全中非常重要的一项规定。私拉乱接指的是未经专业人员审核和批准，擅自在起重机的用电系统中进行电线的连接和延长。这种行为可能造成电路短路、过载、漏电等严重安全隐患，甚至会导致起重机发生火灾或其他事故。因此，禁止私拉乱接是为了保障起重机的正常运行和使用安全。为了避免私拉乱接带来的安全风险，使用起重机时应严格按照规定的电气连接方式进行操作。任何对电气系统的改动和接线都必须由专业电力工程师进行，确保符合国家标准和安全规范。另外，在使用过程中要定期检查电气线路的连接是否牢固，有无破损或老化现象，及时进行维护和更换，确保电气系统的正常运行。总之，禁止私拉乱接是起重机用电安全中的一项基本原则，只有严格遵守相关规定和标准，才能确保起重机在工作中不发生电气故障，保障人员和设备的安全。

三、实际应用案例

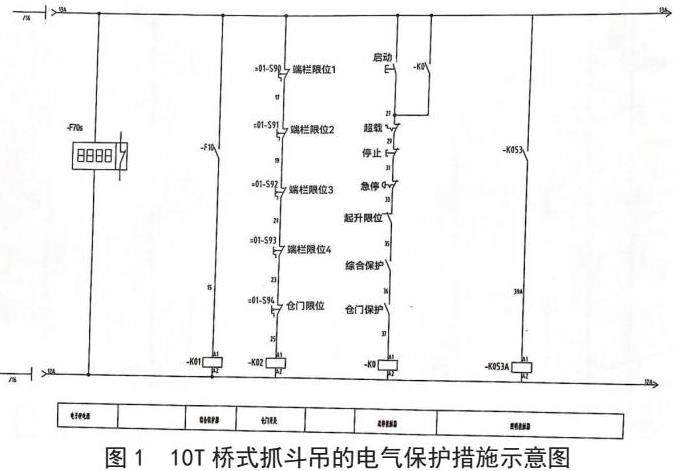

例如：10T桥式抓斗吊的电气保护措施的设置，见图1所示。在电气线路中，设置综合电机综合保护K01（包含失压保护、欠压保护、过压保护、错断相保护）、荷重保护F70s、仓门限位保护、起升限位保护、急停保护等保护措施，以确保抓斗吊安全运行。

四、结论：

桥式起重机和门式起重机的电气保护措施和用电安全是确保设备安全运行的重要环节。只有加强电气保护措施的设置和用电安全的培训，才能有效预防电气事故的发生，保障人员和设备的安全。

参考文献：

[1]刘小越.门式和桥式起重机电气保护系统的检验技术研 究 [J]. 机 电 信 息 ，2015 （15）：2.DOI：10.3969/j.issn.1671 - 0797.2015.15.012.

[2]张国宏，张世平，宫文学.门式与桥式起重机电气保护系统的检验技术阐述与探讨[J].中文科技期刊数据库（文摘版）工程技术，2022（12）：3.
