摘要：随着世界范围内对于可再生能源以及环保技术要求的不断提高，地源热泵技术已经逐渐被广泛地应用于暖通空调系统当中，成为了一种有效且环保的能源使用方式。地源热泵技术是利用地球表面的浅层地热资源来实现能量转换并向建筑物供暖、制冷的一种技术，它不但显著提高能源的利用效率，并大幅度降低对化石燃料依赖程度，进而减少温室气体的排放量，对促进绿色建筑与可持续发展有重大意义。本文对地源热泵技术在暖通空调系统中的应用进行了深入分析与实施研究。首先概述了地源热泵技术的原理及其特点，进而详细探讨了该技术在冷冻水、冷却水及热交换系统，通风及空气调节系统，以及中央空调变流量系统中的应用。文章还进一步阐述了地源热泵技术的具体实施方式，包括垂直埋管、水平埋管和地表水等应用方法。通过全面系统地研究地源热泵技术在暖通空调系统中的应用与实施，旨在为相关领域提供有价值的理论与实践指导。

关键词：暖通空调系统；地源热泵技术；应用分析

引言

随着社会经济突飞猛进的发展，大众对于生活空间要求也与日俱增。暖通空调的普及，让人们生活的环境更加舒适。但同时也提出了一系列新问题，如能源消耗大和能源供应紧张。在这种情况下，怎样有效地利用和尽量节约能源就成了摆在我们面前的一个亟待解决的课题。我国正在积极推进可持续发展战略，同时不断改善能源的使用结构。正因为如此，地源热泵技术以节能，环保及可再生的显著特点在世界范围内受到普遍重视。

1 地源热泵技术原理及特点

1.1 原理

地源热泵是一种高效节能技术，它利用了地下浅层地热资源，实现了供热与制冷。这种技术是利用深入地下换热管路系统和土壤之间的热交换来达到为建筑物供暖和制冷的目的。在这一过程当中，地下土壤作为一种自然的冷热源，其温度维持在15-20°C的相对稳定范围内，从而为热泵系统创造了优越的运行环境。热泵是以循环工质的方式吸收冬季土壤的热量来向室内供热的；夏季再向土壤放热以达到制冷效果。这项技术具有较高的能效比（EER）和性能系数（COP），通常可以达到3.0或更高，这意味着每消耗1单位的电能，就可以产生3单位或更多的热能或冷能。另外，地下土壤具有良好热稳定性，使地源热泵运行更稳定、更可靠、对环境影响最小，属于可持续绿色能源利用模式。为了更加直观地描述这种能量转换效率，可以使用以下公式表示：

式中：（P） 为地源热泵的制热或制冷功率，单位为千瓦（kW）。（Q） 为地源热泵热量负荷，单位为万千焦（kJ）。（＼Delta T） 为地源热泵工作的温差，单位为℃。（COP） 为地源热泵的制冷或制热系数，表示每消耗1单位的电能所能产生的热能或冷能的倍数。

1.2 特点

地源热泵技术具有高效节能，环保可再生，稳定和使用寿命长的优点，在当代暖通空调系统的设计中具有举足轻重的作用。该项技术利用井下浅层地热资源进行高效的能量转换与使用，大大降低能源消耗。与此同时，地源热泵作为可再生能源技术之一，既环境友好又降低对化石燃料依赖程度，有利于减缓全球气候变化。它的稳定性体现为不论春、夏、秋、冬四季地下土壤温度均比较稳定，以确保热泵系统工作的平稳性、可靠性。另外地源热泵系统使用寿命较长是因为它设计牢固耐用、选材质量好、降低维修更换次数、给用户节约大量费用。总之，地源热泵技术高效环保，稳定性好，坚固耐用的优点使得地源热泵技术在当代暖通空调系统有着广阔的应用前景。

2 地源热泵技术在暖通空调系统中的应用分析

2.1 冷冻水、冷却水及热交换系统

地源热泵和暖通空调系统相结合，主要表现为冷冻水、冷却水和热交换系统等。冷冻水系统中地源热泵利用蒸发器从地下浅层吸收地热并产生冷冻水并将此水经管道输送至空调末端设备对房间进行制冷。该工艺将蒸发器中制冷剂以低压低温蒸发并从土壤中吸热后由压缩机压缩为高温高压气体后由冷凝器释放到室内达到制冷目的。有关参数，蒸发器工作温度一般都保持在-5°C～5°C等较低温度，保证制冷剂能完全吸收地下热量。

同时利用冷却水系统带走凝汽器输出的热维持热泵系统稳定工作。地源热泵与暖通空调系统之间的热交换系统起到了至关重要的连接作用，它可以高效地传递热量，并确保室内温度得到稳定的管理。该组合方式在提高空调系统能效的同时也减少了环境影响，达到节能和环保目的。总体来说，将地源热泵和暖通空调系统紧密地结合在一起，通过有效地热交换、准确地温度控制等技术，给使用者一个舒适、环保的室内环境。

2.2 通风及空气调节系统

通风与空气调节系统地源热泵技术具有举足轻重的地位。该项技术是利用井下稳定热能资源经热泵循环抽取或放热来实现对室内温度准确调节。冬季地源热泵抽取土壤热量并经空气处理器对室内空气进行加热，为室内带来舒适暖风。而且夏天时，热泵逆向工作，把房间热量传递给土壤，给房间带来清凉空气。在这个过程当中，热泵的工作效率一般能够达到300%到500%的范围，也就是说，每消耗1千瓦时的电力，就能生成3到5千瓦时的热能或者冷能。另外，地源热泵技术通过对送风温度与湿度的准确控制，也可以有效地改善室内空气质量，给使用者提供一个更健康舒适的居住环境。

2.3 中央空调变流量系统

中央空调变流量系统，采用地源热泵，建立高效节能和环保的新基准。地源热泵是利用井下浅层地热资源并将其与中央空调系统进行完美融合以达到能量有效利用的目的。就中央空调系统而言，地源热泵可以根据实际的需要对制冷剂的流量进行调节，在降低能耗的前提下维持房间的温度不变。本实用新型的优点是可以根据室内外的温度和湿度来智能的调节制冷剂的流量以保证系统一直处于最优的工作状态。与传统的空调系统相比，地源热泵在中央空调系统中的使用能够减少能源消耗30%-50%，从而显著地降低对环境的负面影响。另外，地源热泵稳定、长寿命的特点，为中央空调系统可靠工作提供强有力的保证。

3 地源热泵技术的实施方式

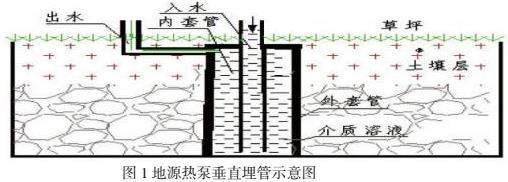

3.1 垂直埋管

垂直埋管作为地源热泵技术深层土壤热量获得的一种重要途径。其特征在于：该方法采用深入地下垂直管道与周边土壤进行热交换来有效抽取或散发热能。实施垂直埋管的过程包括在地下进行深孔钻掘，随后将高性能的换热管道嵌入其中，这些管道通常是由导热性能出色的材料制成的，例如高密度聚乙烯或铝塑复合管。

其关键是垂直埋管能接触到地下更深层的稳定热源，此处土壤温度几乎不受地面气候的影响，从而可以向热泵系统源源不断地提供稳定热能。另外通过准确的管道布局及热交换设计可使土壤内热能得到最大限度的利用，从而提高了系统整体能效。这种从深层土壤中取热的方法不仅效率高，而且由于没有排放，全靠自然热能循环而受环境影响较少。

实际工作中垂直埋管深度及管道配置将依据地质条件，土壤热传导性能及系统需求等因素准确设计。如在热传导性能良好的土壤上埋管深度可浅一些；而且在热传导性能差的土壤上，为了保证热交换效率，埋管深度或者管数可能会加大。这样，垂直埋管技术就为地源热泵系统深层土壤热量采集提供可靠而有效的途径，继而为建筑物供暖与制冷提供可持续解决途径。

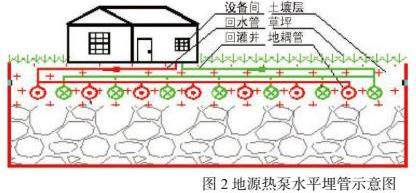

3.2 水平埋管

水平埋管是地源热泵技术中获取大地表层热量的一种方式。与垂直埋管不同，水平埋管是在接近地表的土壤中水平铺设换热管道，通常埋设深度在1.5至3米之间。该方法主要是利用地表层土壤的热，在管内循环介质和土壤之间进行热交换来提供地源热泵系统需要的热或者冷。水平埋管布置一般依据地形，土壤条件及系统设计要求，并对管道间距，管道直径及循环介质流速进行精心设计与优化，从而保证热交换效率高。此法优点是安装成本比较低廉，适合地表层土壤温度比较稳定和土壤热传导性能较好的区域。但是水平埋管受到地表气候变化影响比较大，所以换热效率有可能略低于垂直埋管。即便如此，通过精心设计的系统和合适的运行策略，水平埋管依然有能力为地源热泵系统提供一个稳定和可靠的热能交换解决方案。

3.3 地表水

地表水是地源热泵技术中获取热源的途径之一，有其自身的独特性质及应用场景。该方法主要从江河湖海等自然水源取热来供给地源热泵系统。这些水源中包含的热量在实践中得到了有效利用，并通过热泵系统循环工质将水的热能传递给室内以满足建筑供暖与制冷的需要。

以地表水为热源，具有可用性广，可持续性强等优点。江河湖海水源分布广，给热泵系统带来大量热能资源。同时这些水源温度比较稳定，且受季节变化的影响不大，以确保热泵系统稳定工作。另外，以地表水为热源因其减少对化石燃料依赖、减少温室气体的排放、有助于减缓全球气候变化等特点而具有环保意义。

实现时需综合考虑水源水质，水量及热泵系统设计运行参数。如水源水质好坏直接影响热泵系统换热效率及寿命等，所以需经过合适水处理；水量是否稳定，也是保证热泵系统能否持续工作的一个关键。同时热泵系统设计还需结合特定水源条件及建筑需求加以优化，才能提升系统能效及可靠性。

总体来看，以地表水为热源获得地源热泵技术应用前景广阔，环保价值高。这些自然资源能够得到有效利用，并通过系统的合理设计与运行策略为建筑物提供一个舒适，节能，环保的供暖与制冷解决方案。

4 结论与建议

本次研究就对暖通空调系统地源热泵技术的运用和实现进行了简要探究。地源热泵由于具有高效节能，环保安全等优点，在暖通空调领域正在逐步成为一项重要的技术。通过分析发现地源热泵对冷冻水，冷却水与热交换系统、通风与空气调节系统、中央空调变流量系统等都具有明显的应用效果，可以有效地提高能效和减少能耗。从实现途径来看，垂直埋管，水平埋管和地表水利用都有其自身的特点，可以结合实际情况进行灵活的选择。总之，地源热泵技术在暖通空调系统节能环保方面起到了强有力的支撑作用，具有进一步推广应用的价值。提出了在实际项目中应充分考虑地质，气候等条件，对地源热泵的型式及埋管方式进行合理选择，才能在促进暖通空调行业绿色发展的同时取得最佳的节能效果。

参考文献

[1]崔振彬.地源热泵技术在暖通空调节能中的应用[J].居舍，2019（35）：52-52.

[2]韩煜.分析建筑环境与暖通空调节能[J].绿色环保建材，2020（1）：38-38+41.

[3]张春雨.地源热泵技术在暖通空调节能中的运用分析[J].智能城市，2018（11）：159-160.

[4]本社.地源热泵系统工程技术规范[M].中国建筑工业出版社，2009.
