1、工程概况

本工程的设备安装，是将设备整体或其组合件依据设计与生产工艺的要求，按照安装平面布置与施工组织设计等有关技术文件的具体指导及设备进货的不同时间，有条不紊地运送到安装地点，然后将设备本体或其组合件按照设备说明书的技术要求和安装施工技术规范的规定进行清洗、组装、调整和试运转，以形成一个完整的生产工艺系统，具备投产或使用条件，并确保整个工程符合设计要求和工艺标准。

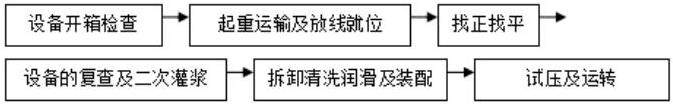

2、施工工艺流程

3、施工程序

3.1 施工准备

3.1.1 组织专业人员熟悉图纸技术资料，了解设计意图，参加施工图的技术交底。

3.1.2 熟悉有关规定，分清不同种类、不同型号设备安装工艺及质量要求。

3.1.3 制定设备运输和安装程序

⑴根据设备外形、尺寸、重量和数量以及在厂房的位置，确定运输路线，清除运输道路上的障碍物。

⑵设备的安装程序，原则上是：先上（高层）后下（低层），先大后小（体积而言），先里（离吊装孔较远），后外（离吊装孔较近）。

4、通用设备安装

4.1 设备开箱检查

4.1.1 开箱前，应会同各有关单位进行联合开箱，包括业主、监理、供货方。特别是某些国外进口设备的开箱，必须由供货方人员参加，或由外方供货单位委托业主方到场。

4.1.2 开箱时应查明设备名称、规格、型号，查对箱号及包装情况，防止开错箱。

4.1.3 开箱后按装箱单清查零部件、工具、附件、附属材料、技术文件是否齐全，并做好记录。如发现设备有缺陷、损伤及锈蚀等，应及时提出，并会同有关人员共同分析，明确责任，及时处理。检查完毕，做好记录，并办理移交手续。

4.2.3.2 基础放线

设备在基础上就位，必须依据一定的基准线，包括纵横中心线及标高。这些线主要是根据施工图并依据有关建筑的轴线、边缘线或标高线确定的。放线时根据两点决定一条直线的原则，用墨线或拉钢丝等在基础上标识起来。

4.2.4 设备就位

设备就位时，一方面要依据基础上的安装基准线，另一方面还要根据设备本身的中心线，移动设备使二线重合，最终把设备安放在正确的位置上。

设备就位后，应放置平稳，防止变形。对重心较高的设备，应采取措施防止其摇动或倾倒。

4.3 找正、找平

设备就位后，应把其调整成水平或垂直状态，另外设备的某些零件和相关零部件之间还有其他不同的要求，设备最终固定时，其标高、水平线及其他不同的标志线应调整到规范和设计规定的质量标准。

4.3.1 找平、找正的目的

①保证稳定及其重心的作用力平衡；

②减少设备的磨损动力损耗，延长设备使用寿命；

③保证设备的正常调速和运转；

④保证产品质量检验的标准；

⑤达到规范要求下的设计标准。

4.3.2 测点的选择

设备找正找平需要有相应的基准点和测点，测点的一般选择位置：

① 设备的主要工作面；

② 支承滑动部件的导向面；

③ 保持转动部件的导向面或轴线；

④ 部件上加工精度较高的表面；

⑤ 设备上应为水平或铅垂的主要轮廓面等。

4.3.3 找平找正的工具、量具

为了能够保证设备找正找平的精度，应配备足够的工、量具，一般有钢丝线、直尺、角尺、塞尺、平尺、平板、百分表、游标卡尺、内径千分尺、外径千分尺、水平仪、准直仪、水准仪等。工量具的分度值应小于或等于被测量对象的允差，以保证测量的精度。

4.3.4 设备安装精度和偏差方向

设备安装精度总是有限的，但其偏差方向应遵循一定的原则：

① 能补充受力或温度所引起的偏差。

② 能补偿使用过程中磨损所引起的偏差。

③ 不增加动力消耗。

4.3.5 设备的初平和精平

设备的找正找平可分两个步骤进行，既初平和精平，一般包括下列内容：

4.3.5.1 垫铁的配置

① 基础上放垫铁处应铲平，垫铁与基础间接触应良好；

② 每一组垫铁的块数一般不超过3 块，即一块平垫铁和两块成对的斜垫铁；

③ 垫铁组的总高度一般在30--100mm 之间，不可过厚或过薄，以影响设备的运行；

④ 垫铁放置应排列整齐，斜垫铁在设备找平后，应还有再调高的余量。设备找平后，垫铁应露出设备底座外缘10--50mm；

⑤ 在拧紧地脚螺栓后，每组垫铁的压紧程度应一致。

5、设备安装方案

5.1 设备就位、找正、找平

⑴按施工图并依据有关建筑物的轴线、边缘线的标高放出安装基准线。

⑵平面位置安装基准线对基础实际轴线（如无基础时则与厂房立柱的实际轴线或边缘线）距离的允许偏差为±20mm。

⑶设备就位前，必须将设备底座的油污、泥土等脏物和地脚螺栓预留孔中的杂物除去，灌浆处的基础应凿成麻面，被油沾污的混凝土凿除，以保证灌浆质量。

6、安装技术要求

6.1 泵

⑴解体安装的泵，以泵体加工面为基准，泵的纵、横向水平度允许偏差为0.05mm/m。

⑵整体安装的泵，应选择进出口法兰或其他水平加工基准面为基准进行找平，水平度允许偏差∶纵向为0.05mm/m，横向为0.10mm/m。

6.2 风机

⑴以转子中心为准，其标高偏差±10mm，纵、横中心线偏差不大于±10mm。

⑵机壳本体应垂直，出入口的方位和角度正确。

⑶机壳进风斗与叶轮进风口的间隙应均匀，其轴向间隙偏差不大于2 mm，径向间隙符合设备技术文件的规定。

⑷轴与机壳的密封间隙应符合设备技术文件的规定，一般可为2～3mm（应考虑机壳受热后向上膨胀的位移），轴封填料与轴接触均匀，紧度适宜，严密不漏。

6.3 运转设备

a.现场组装的成套设备，对配合零件某些表面的质量、形状和尺寸精度，必须进行复检；对过盈配合或选配、单配的零部件，拆卸后还应作好配套标记。

b.对部件装配的质量要求，检验项目及精度标准应严格控制。

7、设备试运转

所有设备安装完毕后，对设备进行试运转前检查，然后汇同甲方，在电气等专业的配合下，按规定要求进行试运转，检查运行情况和安装中存在的问题并及时纠正。

8、设备安装检查

设备安装完毕后，要进行检查、测量并提出记录资料∶

a.设备开箱检查记录

b.基础检查记录

总结
