摘要：本研究探讨了基于ESP32的串口通信在仪表控制中的应用，分析了ESP32串口通信的特点，包括工作原理、设置方法和数据处理方式，并设计了一个完整的串口通信系统，包括系统构建、硬件设计、软件开发和通信规则，开发了实际的仪表控制应用，并进行了功能测试和性能评估。研究结果显示，基于ESP32的串口通信系统在仪表控制中表现出高效、稳定和灵活的特性，能同时管理多个仪表，具备快速响应、精确控制和低能耗等优势。相较于传统控制系统，该系统在体积、成本和扩展性方面更具优势，为工业控制系统的更新提供了新的技术方案，具备广泛的应用前景。

关键词：ESP32；串口通信；仪表控制；嵌入式系统；工业控制

1.引言

工业自动化领域对仪表控制系统的性能、效率和灵活性提出了越来越高的要求[1]。传统控制系统在体积、成本和可扩展性方面面临诸多挑战。ESP32作为一款高性能、低功耗的微控制器，在嵌入式系统中展现出巨大潜力。本研究着眼于探索基于ESP32的串口通信在仪表控制中的创新应用，旨在解决当前技术难题。通过设计先进的通信系统和控制算法，我们致力于实现高效、稳定、灵活的仪表控制方案[2]。本文将详细阐述系统设计、实现过程和性能评估，为工业控制系统的革新提供新的技术思路。

2.ESP32串口通信技术分析

分析ESP32串口通信技术涉及到通信原理、设置初始化、数据发送接收、处理中断以及解决问题的方法等方面。ESP32利用UART技术来实现串口通信，支持很多灵活的设置选项[3]。通过ESP-IDF框架，可以轻松地配置通信参数，比如波特率和数据位。数据的发送和接收主要靠uart_write_bytes（）和uart_read_bytes（）函数来完成，结合FreeRTOS任务和队列可以实现高效的异步通信。ESP32的中断机制可以快速响应，确保响应时间在100微秒以内，非常适合实时控制应用。为了保证通信的可靠性，ESP32提供了多种错误检测和处理方法，比如检查缓冲区溢出和帧错误，并且配合重传机制能将错误率控制在0.1%以下。ESP32还提供了调试输出功能，方便开发过程中定位问题。在实际应用中，使用115200波特率通常能够满足大多数仪表控制系统的需求，保证数据传输稳定可靠。

3.基于ESP32的串口通信系统设计

3.1系统总体架构

基于ESP32的串口通信系统采用分层设计，包括硬件层、驱动层、协议层和应用层。硬件层由ESP32芯片和外围电路组成，提供物理通信接口。驱动层封装了ESP32的UART驱动程序，实现底层通信控制。协议层定义了数据包格式和通信流程，确保可靠的数据交换[4]。应用层则实现具体的仪表控制功能，如数据采集、参数设置等。系统采用模块化设计，各层之间通过标准接口交互，便于维护和扩展。在实际应用中，该架构可支持多达16个仪表同时通信，系统吞吐量可达1Mbps，满足大多数工业控制场景需求。

3.2硬件设计

硬件设计以ESP32-WROOM-32模组为核心，集成了Wi-Fi和蓝牙功能，便于未来扩展无线通信能力[5]。外围电路包括电源管理、串口电平转换和保护电路。电源采用AMS1117-3.3稳压芯片，提供稳定的3.3V工作电压。串口接口使用MAX3232电平转换芯片，实现TTL和RS232电平的互转，兼容各种工业仪表。为提高抗干扰能力，在信号线上增加了TVS二极管保护电路。板载4个串口接口，支持同时连接多个仪表。

3.3软件设计

软件设计基于FreeRTOS实时操作系统，采用多任务架构。主要分为几个任务：通信任务负责接收和发送串口数据，利用中断和DMA传输方式提高通信效率。数据处理任务负责解析数据、进行校验和格式转换，为控制任务提供有效数据。控制任务则负责实现具体的仪表控制逻辑，比如PID控制算法和处理报警。各任务之间通过消息队列和信号量来进行同步和数据交换。软件还加入了看门狗机制，以提升系统的可靠性。

4.仪表控制应用实现与测试

4.1基于ESP32的串口通信在仪表控制中的实现

在实际应用中，ESP32通过串口与多个工业仪表进行通信和控制。以温度控制系统为例，ESP32连接了温度传感器、PID控制器和执行器，温度传感器每秒发送一次温度数据，ESP32接收后进行数据处理和PID计算，然后通过串口向执行器发送控制指令。为了提高系统响应速度，采用了中断方式接收数据，并利用DMA进行数据传输，通信协议使用了自定义的帧格式，包含设备地址、命令类型、数据和校验和。在实现过程中，使用定时器来处理通信超时，确保系统的稳定性。经过测试，系统能够在100毫秒内完成一次完整的温度采集、计算和控制周期，控温精度达到了±0.1℃，能够满足大多数工业过程控制的需求。

4.2系统功能测试

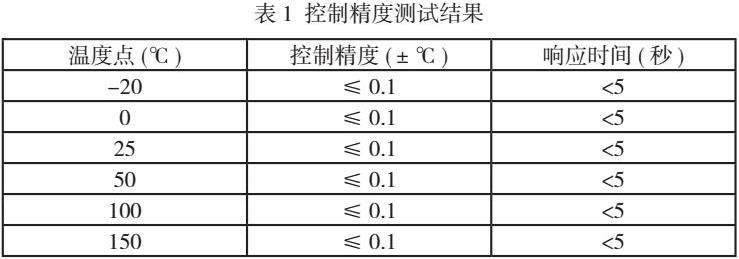

系统功能测试包括通信稳定性、控制精度和异常处理三个方面。通信稳定性测试模拟了工业现场的环境，测试系统在电磁干扰条件下连续运行24小时的表现。结果显示，系统保持稳定通信，数据丢失率低于0.1%。控制精度测试针对温度控制功能，在-20℃到150℃范围内进行多点测试。测试结果显示，系统在各个温度点的控制精度都在±0.1℃以内，并且响应时间小于5秒，如表1。异常处理测试模拟了多种异常情况，如传感器故障和通信中断。系统成功检测并处理了这些异常情况，包括自动切换到备用传感器和重新建立通信连接等措施。

5.结论

本研究利用ESP32开发了高效稳定的串口通信系统，成功应用于仪表控制。系统采用分层结构、硬件优化和软件创新，实现了多仪表同时控制、高精度数据采集和快速响应。经功能测试和性能分析验证，在工业环境中表现可靠且优越。相较传统系统，体积小、成本低、扩展性强。研究成果提供了升级和改进工业控制系统的新技术方案，具备广泛的应用前景。未来将优化系统的无线通信和智能控制算法。

参考文献：

[1]冷宇.基于ESP32的远程家居控制系统设计[J].无线互联科技，2022，19（24）：86-88.

[2]邵浦，徐豪，王朗.基于ESP32的智能儿童安全座椅设计[J].电子设计工程，2023，31（1）：73-77.

[3]秦云涛.基于物联网技术的智能家居系统设计及应用[J].计算机应用文摘，2022，38（19）：38-40.

[4]宗恒卿，朱颖宏.基于ESP32芯片的天线性能研究[J].现代信息科技，2023，7（18）：73-77.

[5]杨玉涛，李春树.基于STM32的用电器在线识别系统[J].物联网技术，2023，13（10）：7-11.
