摘要：工业固体废物是指在工业生产活动中产生的固体废物，简称工业废物，是工业生产过程中排入环境的各种废渣、粉尘及其他废物，如果直接丢弃，不仅浪费资源，还会污染环境，所以处理后再利用是比较理想的方式。工业固体废物收集处理装置，属于废物处理设备技术领域，对灰尘溶解后的废液不便收集处理的问题，实现资源节约、环境友好、生态平衡，人、自然、社会和谐发展。

关键词：绿色转型；循化利用；收集处理

一、研究背景

（一）绿色发展是国家高质量发展的重要组成部分

1.绿色转型实现国家可持续发展。《关于印发国务院2023年度立法工作计划的通知》（国办发〔2023〕18号）指出，在推动绿色发展、促进人与自然和谐共生。近年来，先后制定、修订矿产资源法、能源法、生态保护补偿条例、节约用水条例、国家公园法、碳排放权交易管理暂行条例等绿色转型的各项条例，就是要以生态文明建设为主导，循环经济为基础，绿色管理为保障，推动发展模式向可持续发展转变。

2.绿色转型实现资源节约。绿色发展在促进经济增长与资源节约、排放减少和环境改善之间的相互促进关系，减少对高消耗、高排放和环境损害的依赖，其核心内容是实现资源节约、环境友好和生态平衡，以及人与自然、社会和谐发展。

（二）工业固体废物处理面临难题

1.固体废物带来环境和健康方面的严重危害。一是如果固体废物未经妥善处理，会导致土壤、水体和空气的污染。有些废物含有毒性物质，如重金属、有机化合物等，它们可能渗入土壤或被风吹散，对环境造成污染；二是不正确处理固体废物可能导致废物渗入地下水或河流，污染饮用水源；三是固体废物的堆积和倾倒对当地的生态系统造成破坏，对动植物的生存环境产生不利影响，破坏物种多样性，扰乱生态平衡；四是一些固体废物中的有毒物质对人类健康非常危险。

2.工业固体废物处理技术有限。工业固体废物是指在工业生产活动中产生的固体废物，是固体废物的一类，简称工业废物，是工业生产过程中排入环境的各种废渣、粉尘及其他废物。传统工业废物处理中，大多仍采用直接进行焚烧、填埋等原始的处理方法，甚至随意丢弃，会对环境造成一定的污染。

3.工业固体废物收集处理设备更新刻不容缓。现有技术中是将工业固体废物进行破碎后作为一些建筑工程原料进行回收利用，但是对于固体废物在破碎过程中容易产生较多的灰尘杂质，使得整个加工环境较差，且一些工业固体废物中通常含有大量有毒有害物质，在破碎过程中需要对灰尘进行覆盖溶解，但溶解后的废液同样需要收集处理。有鉴于此，针对现有的结构及缺失予以研究改良，提供一种工业固体废物收集处理装置，以期达到更具有更加实用价值性的目的。

二、新型工业固体废物收集处理装置结构优化

（一）新型工业固体废物收集处理装置结构创新

1.处理箱主体外部连接。处理箱主体顶端通过入料通道与进料漏斗连接，处理箱主体底部设置有排液口，且其侧部开设有出料口。

2.处理箱主体上设置滑落板。在出料口相对应安装固体滑落板，固体滑落板与过滤板倾斜度一致。

3.设置提升机构。处理箱主体上设置有支座，提升机构包括丝杆，丝杆转动设置在支座内，门板上设置连接座，丝杆穿设在所述连接座内，与其内部螺纹连接，丝杆顶部与手轮连接。在处理箱两侧增加导轨块，固体滑落板上设置有封住出料口的门板，门板两边通过滑条分别与导轨块滑动连接，门板可以升降。

4.处理箱主体侧方的齿轮外部安装纽扣式防护罩。

5.处理箱主体底部阵列设置有支撑柱，排液口呈倒锥形向中部收缩。

6.处理箱主体内部设置搅碎机构。搅碎机构包括两个并排穿设在处理箱主体内的搅碎筒，两个搅碎筒同一边的轴穿过处理箱主体分别与两个相啮合的齿轮连接，其中一个齿轮的轴与电机连接。搅碎机构上方设置有除尘机构，除尘机构中的水管，在处理箱主体上方并沿入料通道的外周绕设一圈。水管上连接有与入料通道每个面相对应的分流管，分流管上设置有阀门入料通道四周内壁中部均设置有斜导体。斜导体内卡设倾斜设置的喷雾花洒，分流管通过入料通道与对应的喷雾花洒连接。搅碎机构下方设置有用于分离水与固体废物的过滤板。

（二）新型工业固体废物收集处理装置优势

与现有技术相比，改进后的收集处理装置具有明显优势：通过除尘机构的设置，根据需要将水管与外界水或试剂溶液连通，在固体废物丢入处理箱主体内后，打开阀门后启动电机对固体废物进行破碎处理，破碎过程中喷雾花洒对破碎时飞起的灰尘溶解，溶解后经过过滤板，固体颗粒可通过出料口排出收集，而溶液则通过排液口收集，这种处理方式改善了加工环境，同时便于对固体颗粒以及废液进行收集。

三、新型工业固体废物收集处理装置结构展示

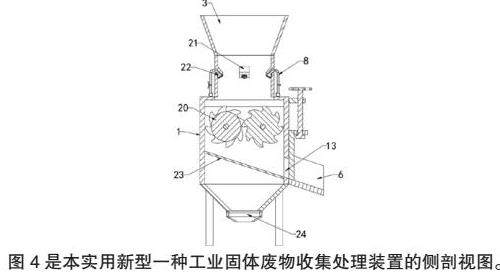

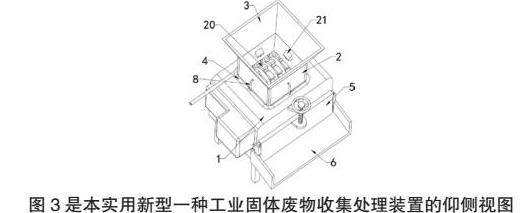

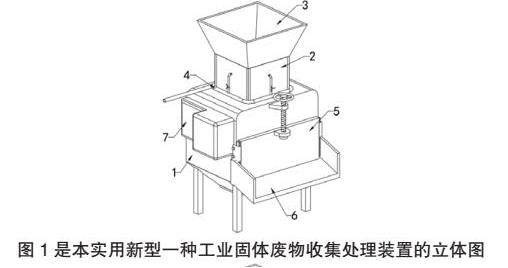

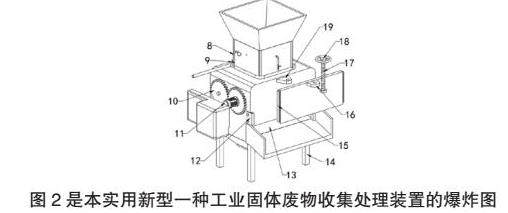

如附图1至附图4所示。工业固体废物收集处理装置，包括处理箱主体1，处理箱主体1顶端通过入料通道2与进料漏斗3连接，进料漏斗3由内向外口径逐渐增加，便于投放固体废物，处理箱主体1底部设置有排液口24，且其侧部开设有出料口13，出料口13用于收集固体颗粒，排液口24则用于收集废水溶液；

（一）处理箱主体1内部设置有搅碎机构；搅碎机构包括两个并排穿设在处理箱主体1内的搅碎筒20，两个搅碎筒20同一边的轴穿过处理箱主体1分别与两个相啮合的齿轮10连接，其中一个齿轮10的轴与电机11连接，电机11带动其中一个齿轮10转动，则两个相啮合的齿轮10带动两个搅碎筒20向内反向转动，从进料漏斗3落入到处理箱主体1内的固体废物则会通过两个相互向内转动的搅碎筒20破碎。

（二）搅碎机构上方设置有除尘机构，除尘机构包括水管4，水管4设置在处理箱主体1上方并沿入料通道2的外周绕设一圈，水管4上连接有与入料通道2每个面相对应的分流管8，入料通道2四周内壁中部均设置有斜导体21，斜导体21内卡设有倾斜设置的喷雾花洒22，分流管8穿入入料通道2与对应的喷雾花洒22连接，分流管8上设置有阀门9，将水管4与外界水或者试剂连通后，通过阀门9控制单个喷雾花洒22喷洒液体，根据尘埃量可打开多个喷雾花洒22，避免破碎时尘埃飞溅，改善了加工环境；搅碎机构下方设置有用于分离水与固体废物的过滤板23，过滤板23可将破碎后的固体颗粒与水溶液分离，使得固体颗粒与水能够被分开收集。

（三）处理箱主体1侧方设置有扣设在齿轮10外的防护罩7，防护罩7可避免外界人员接触到齿轮10，增加了安全性。

（四）处理箱主体1上设置有与出料口13相对应的固体滑落板6，固体滑落板6与过滤板23倾斜度一致，固体滑落板6上设置有封住出料口13的门板5，处理箱主体1两侧设置有位于固体滑落板6上方的导轨块12，门板5两边通过滑条15分别与导轨块12滑动连接，门板5可在两个导轨块12之间上下滑动，从而可控制出料口13的开与闭，倾斜的过滤板23便于固体颗粒滑落收集。

（五）门板5上设置有提升机构，提升机构包括丝杆17，处理箱主体1上设置有支座19，丝杆17转动设置在支座19内，门板5上设置有连接座16，丝杆17穿设在连接座16内，与其内部螺纹连接，丝杆17顶部与手轮18连接，转动丝杆17即可通过连接座16带动门板5上下移动，从而控制出料口13的开合，在其他实施例中，提升机构也可为电动伸缩杆，通过电动伸缩杆带动门板5进行上下移动，从而控制固体颗粒从出料口13处排出收集。

（六）处理箱主体1底部阵列设置有支撑柱14，排液口24呈倒锥形向中部收缩，支撑柱14能够对处理箱主体1进行稳定支撑，将排液口24与外界收集管道连接，排液口24能够引导废水溶液流出使其不粘壁。

参考文献：

[1]国务院办公厅《关于印发国务院2023年度立法工作计划的通知》国办发〔2023〕18号

[2]工业和信息化部办公厅 生态环境部办公厅《关于征集2023年国家鼓励发展的重大环保技术装备的通知》工信厅联节函〔2023〕142号

[3]冶金固废资源化利用现状及发展    潘晓旭，王洪，周之光---《城市建设理论研究（电子版）》

[4]碳中和与固废资源化利用 ——“固废与生态材料”专题（第二辑）序     王栋民 ---《硅酸盐通报》
