摘要：本文围绕高强度管线钢在输氢管线中的适用性展开全面深入的研究。详细阐述了当前输氢管线常用的 L360 钢级和正在试制的 L415 钢级高强度管线钢的特点。从焊材选择、焊接工艺参数以及焊接接头理化性能等关键方面进行剖析，结合实际试验数据和生产流程，探讨高强度管线钢在输氢管线应用中的可行性和潜在问题，旨在为输氢管线建设中高强度管线钢的合理应用提供全面的理论和实践指导。

关键词：高强度管线钢；输氢管线；焊材选择；焊接工艺

一、引言

随着全球向清洁能源的转型，氢能作为一种高效、清洁的能源载体，其开发和利用受到广泛关注。输氢管线作为氢能输送的关键基础设施，其性能和安全性对氢能产业的可持续发展至关重要。高强度管线钢因其高压承受能力、良好韧性和耐腐蚀性，成为输氢管线建设的关键材料。但氢气的高渗透性和氢脆问题对输氢管线材料和焊接质量提出了严格要求。因此，深入研究高强度管线钢在输氢管线中的适用性，包括焊接过程中的关键因素，对确保输氢管线长期安全稳定运行至关重要。

二、高强度管线钢概述

（一）L360 钢级

L360 钢级是目前输氢管线在建项目中广泛使用的材料。在力学性能方面，L360 钢级具有合适的屈服强度和抗拉强度，能够承受输氢过程中的压力并有效预防氢脆。目前，针对L360钢级的焊接工艺成熟，有丰富的经验和标准可供参考。

（二）L415 钢级

L415 钢级是当前几大国企石油天然气管线制造商重点关注和试制的输氢管线用钢。与 L360 钢级相比，L415 钢级具有更高的强度等级，这意味着它可以在更高的压力条件下输送氢气，对于大口径、长距离的输氢管线建设具有显著优势。然而，L415 钢级高强度管线钢的应用也面临一些挑战。由于其强度更高，更容易发生氢脆现象尤其在焊缝接头位置，对焊接工艺参数的准确性和稳定性要求更高。而且，其热影响区的性能变化需要更加严格地控制，以防止因焊接热输入导致的性能恶化，如韧性降低等问题。

三、高强度输氢管线焊材的选择

（一）焊丝的选择依据

对于高强度输氢管线，特别是 L415 钢级管线，焊丝的选择至关重要。首先，焊丝的化学成分必须与母材相匹配。以 H08C、H10Mn2焊丝为例，它们的合金元素含量经过精心设计。其中，碳含量较低，可降低焊缝的淬硬性，减少裂纹产生的可能性。同时，适量的锰、硅以及降低磷、硫元素能够提高焊缝的强度和韧性，使其与 L415M 母材的力学性能相协调并减少氢脆现象。

焊丝的脱氧能力也是一个关键因素。在焊接过程中，焊缝金属容易受到氧化，影响其质量。H08C、H10Mn2 焊丝具有良好的脱氧能力，能够有效去除焊缝中的氧，防止氧化物夹杂的形成，提高焊缝的纯净度。这对于保证焊缝在输氢环境下的抗腐蚀性和抗氢致裂纹性能非常重要。此外，焊丝的直径选择也需根据焊接工艺和焊缝要求来确定，不同直径的焊丝适用于不同的焊接电流和焊接位置，如在某些焊接工艺中，内焊和外焊使用不同直径的 H08C、H10Mn2 焊丝，以实现最佳的焊接效果。

（二）焊剂的作用与选择

焊剂在焊接过程中起着保护焊缝金属、稳定电弧和参与冶金反应等重要作用。对于高强度输氢管线焊接，如 NBSJ102SH 焊剂，其与 H08C、H10Mn2 焊丝配合使用时表现出卓越的性能。在电弧稳定性方面，NBSJ102SH 焊剂能够确保焊接电弧在焊接过程中稳定燃烧，避免因电弧不稳定导致的焊缝成型不良和焊接缺陷。

在冶金反应方面，焊剂参与焊缝金属的熔合过程，通过与焊丝和母材的相互作用，调整焊缝的化学成分。例如，它可以控制焊缝中硫、磷等有害杂质的含量，提高焊缝的质量。

四、高强度输氢管线的焊接工艺参数

（一）焊接方法的多样性

在高强度输氢管线的焊接中，多种焊接方法被采用，每种方法都有其独特的优势和适用范围。埋弧焊是常用的方法之一，它具有焊接效率高、焊缝质量好等优点。在埋弧焊过程中，电弧在焊剂层下燃烧，焊剂对焊缝金属起到良好的保护作用，减少了外界环境对焊缝的影响。而且，埋弧焊可以实现较大的焊接电流，从而提高焊接速度，适用于长距离、大口径输氢管线的焊接。

气体保护焊也是重要的焊接方法，特别是在预焊阶段。例如，在某些工艺中，采用 Ar + CO₂混合气体作为保护气体的气体保护焊。氩气（Ar）具有良好的惰性，能够有效防止焊缝金属被氧化，而二氧化碳（CO₂）的加入可以改善电弧特性和焊缝成型。这种混合气体保护焊在焊接薄板或对焊缝质量要求较高的部位具有明显优势，可以精确控制焊缝的成型和质量。

（二）焊接位置与方向对参数的影响

对于输氢管线的焊接，常见的焊接位置在平焊位置，由于焊缝处于水平面上，熔池容易控制，焊接参数可以相对稳定。例如，焊接电流、电压和焊接速度可以在一定范围内调整，以获得良好的焊缝成型。

（三）关键焊接参数的确定与调整

1. 电流

焊接电流是影响焊接质量的关键参数之一。在高强度输氢管线焊接中，不同的焊接方法和焊丝直径对应不同的电流范围。例如，在预焊阶段使用气体保护焊，H10Mn2 焊丝（Φ3.2）时，电流为 550±55 安培。合适的电流能够保证焊丝的熔化速度和熔深，电流过大可能导致焊缝过热、晶粒粗大，从而降低焊缝的韧性；电流过小则可能导致焊缝未熔合、夹渣等缺陷。在埋弧焊过程中，如内焊和外焊阶段，使用不同直径的焊丝（H08C、H10Mn2），电流范围也相应变化，以满足不同的焊接要求。

2. 电压

电压与电流密切相关，共同影响着电弧的特性和焊缝的成型。在焊接过程中，电压的大小决定了电弧的长度。例如，在预焊气体保护焊时，电压为 23±1 伏特，合适的电压可以保证电弧稳定燃烧，使焊缝金属得到良好的保护。在埋弧焊中，不同焊层的电压范围也有所不同，通过调整电压可以控制焊缝的宽度和熔深，确保焊缝的质量和成型符合要求。

3. 焊接速度

焊接速度直接影响焊接效率和焊缝质量。在高强度输氢管线焊接中，需要根据焊接方法、焊丝直径和电流等参数来确定合适的焊接速度。如在预焊时，焊接速度为 1.7±0.17 米/分钟。过快的焊接速度可能导致焊缝未填满、咬边等缺陷，而过慢的焊接速度则可能使焊缝过热，增加热影响区的宽度，影响焊缝的性能。同时，焊接速度还与线能量密切相关，合理的焊接速度可以控制线能量在合适的范围内，保证焊缝和热影响区的性能。

4. 线能量

线能量是焊接过程中一个综合的参数，它反映了单位长度焊缝所吸收的热量。在高强度输氢管线焊接中，不同焊层的线能量需要严格控制。例如，内焊和外焊阶段的线能量不同，通过调整焊接电流、电压和焊接速度来控制线能量。合适的线能量可以保证焊缝金属和热影响区的性能，避免因热量过高导致的晶粒长大、韧性降低等问题，同时也能防止因热量不足引起的未熔合等缺陷。

五、高强度输氢管线焊接接头理化性能

（一）化学成分分析及其意义

对高强度输氢管线焊接接头进行化学成分分析具有重要意义。通过对管体和焊缝中各种元素含量的测定，可以了解焊接接头的质量和性能。例如，在化学成分分析结果中，碳（C）含量在管体中为 0.032%，处于较低水平，这有助于减少焊接接头的淬硬倾向，提高其抗裂性能。硅（Si）含量为 0.11%，锰（Mn）含量为 0.96%，这些元素的含量对焊接接头的强度和韧性有重要影响。适量的硅和锰可以提高钢材的强度，同时通过合理的配比，可以保证韧性不会因强度的提高而降低。

此外，硫（S）和磷（P）等杂质元素的含量也受到严格控制，在管体中硫含量仅为 0.0015%，磷含量为 0.010%。低硫、低磷含量可以防止在焊接接头中形成热脆性和冷脆性，提高焊接接头在不同温度环境下的稳定性。其他合金元素如铬（Cr）、镍（Ni）、钼（Mo）、钒（V）、钛（Ti）、铌（Nb）等的含量也在特定范围内，它们各自发挥着提高强度、改善韧性、增强抗腐蚀性等作用，共同保证焊接接头在输氢环境下的长期稳定性能。

（二）力学性能测试与评估

1. 拉伸性能试验

在试验中，对管体横向和焊缝横向试样进行拉伸测试。管体横向试样的屈服强度为 480MPa，抗拉强度为 580MPa，伸长率为 40%，屈强比为 0.83。这些数据表明管体材料具有良好的强度和一定的塑性变形能力。焊缝横向试样的抗拉强度为 565MPa，虽然略低于管体抗拉强度，但也满足输氢管线的强度要求。同时，断裂位置在母材，说明焊缝与母材的结合强度较高，焊缝质量可靠。

2. 导向弯曲试验

导向弯曲试验用于检测焊接接头在弯曲过程中的性能。在正弯和反弯试验中，试样尺寸为 14.3×38mm，弯曲直径为 71mm，弯曲角度为 180°。试验结果显示试样完好无损，这表明焊接接头具有良好的柔韧性和抗弯曲能力，在输氢管线可能遇到的弯曲受力情况下，能够保持结构的完整性，不会因弯曲而产生裂纹或断裂。

3. 夏比冲击试验

夏比冲击试验在 - 10℃的试验温度下进行，采用 V 型缺口试样。试验结果显示管体横向试样（T90）的冲击功平均值为 397J，剪切面积为 100%；焊缝横向试样（W）的冲击功平均值为 186J；热影响区横向试样（HAZ）的冲击功平均值为 321J。这些结果表明管体材料在低温下具有优异的抗冲击性能，焊缝和热影响区的抗冲击性能也满足输氢管线在低温环境下的运行要求，能够有效防止因冲击载荷导致的焊接接头破坏。

4. 落锤撕裂试验

落锤撕裂试验在 - 5℃下进行，试样尺寸为 305×76.2mm。试验结果显示试样的剪切面积百分数为 100%，这表明钢管在低温环境下具有良好的韧性和抗撕裂能力，能够承受输氢管线在运行过程中可能遇到的拉伸和撕裂载荷，保证管线的安全性。

5. 硬度试验

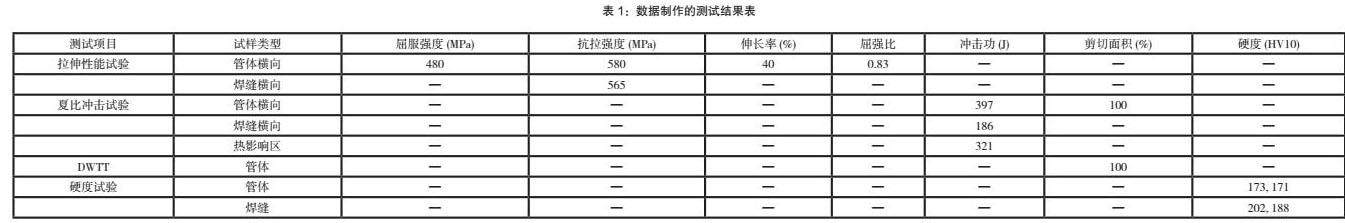

硬度试验通过测量焊接接头不同位置的硬度值来评估其性能。在试验中，测量了管体（T）和焊缝（W）位置的硬度。管体位置硬度值（HV10）为 173、171焊缝位置硬度值（HV10）为 202、188。这些硬度值在合理范围内，表明焊接接头的耐磨性和强度均匀性良好，不会出现局部过硬或过软的情况，保证了焊接接头在长期运行中的稳定性。见表1

六、高强度管线钢在输氢管线中的适用性总结

（一）优势方面

综合考虑高强度管线钢的材料特性、焊材选择、焊接工艺参数和焊接接头理化性能等多方面因素，高强度管线钢在输氢管线中有诸多优势。首先，从材料强度角度来看，L415 等高强度钢级能够满足大口径、长距离输氢管线的高压输送要求，相比低强度钢级，可以减少管线壁厚，降低建设成本。在焊接方面，通过合理选择焊材，如 H08C、H10Mn2 焊丝和 NBSJ102SH 焊剂的组合，能够有效保证焊缝质量。其化学成分和性能与母材良好匹配，减少了焊接缺陷的产生。

在焊接工艺参数优化的基础上，焊接接头的理化性能表现出色。良好的化学成分控制使得焊接接头具有抗氢致裂纹、抗腐蚀等性能，力学性能试验结果表明焊接接头在强度、韧性、抗冲击、抗撕裂和硬度等方面都能满足输氢管线在复杂工况下的运行要求。这意味着高强度管线钢在正常运行条件下能够保证输氢管线的长期安全稳定，为氢能的高效输送提供可靠保障。

（二）挑战与应对措施

然而，高强度管线钢在输氢管线中的应用也面临一些挑战。一方面，高强度钢级的焊接难度较大，对焊接工艺参数的精度要求高。如焊接电流、电压、焊接速度等参数的微小变化都可能导致焊接缺陷的产生。因此，需要采用先进的焊接设备和精确的控制技术，确保焊接参数的稳定性。另一方面，氢气的特殊性质对焊接接头的长期性能存在潜在影响。虽然目前的试验和应用表明焊接接头在短期内性能良好，但在长期的氢气渗透和作用下，可能会出现氢脆等问题。

为应对这些挑战，需要进一步加强焊接质量控制和监测。在焊接过程中，实时监测焊接参数和焊缝质量，如采用焊缝无损检测技术，及时发现和处理焊接缺陷。同时，开展长期的模拟试验和实际运行监测，研究氢气对焊接接头性能的长期影响规律，以便制定相应的维护和预防措施。此外，不断完善焊接工艺和材料体系，研发更适合高强度输氢管线焊接的新材料和新工艺，提高焊接接头的抗氢性能和长期稳定性。

参考文献：

[1]章传国，孙磊磊.输氢管线钢的断裂韧性评价方法探讨[J].焊管，2024， 47（10）：10-15.

[2]汪兵，李拔，贾书君，刘清友.输氢管线钢氢脆敏感性影响因素综述[J].焊管，2024，47（10）：49-56.

[3]刘香军，马忠桥，杨昌桥.稀土夹杂物对X100管线钢腐蚀性能影响的机理研究[A]第十二届中国金属学会青年学术年会暨首届〝碳中和〞冶金青年科学家沙龙论文集（二）[C].中国金属学会、中国金属学会青年工作委员会，中国金属学会，2024：1.

[4]张帅，史显波，任毅，单以银，严伟.基于应变设计高强度管线钢板塑变机制及工艺技术研究[A]第十二届中国金属学会青年学术年会暨首届〝碳中和〞冶金青年科学家沙龙论文集（一）[C].中国金属学会、中国金属学会青年工作委员会，中国金属学会，2024：1.

[5]李天怡，陈义冕，马国强，刘文月，吴桂林，安涛，薛峰.Nb、V微合金化对高强管线钢相析出及强度的影响[J].鞍钢技术，2023，（06）：64-70+83.

作者简介：姓名：程衍江；出生年月：1987年12月；性别：男；民族：汉；籍贯：山东省郓城县；学历：本科；职称：中级工程师；研究方向：管线钢的焊接
